SEZNÁMENÍ S VOZEM95
1DVEŘE
CENTRÁLNÍ ZAMKNUTÍ/ODEMKNUTÍ DVEŘÍ
Zamknutí dveří zvenku
Zavřete dveře. Stiskněte tlačítko Ána dálkovém ovládání nebo
do zámku ve dveřích řidiče zasuňte kovovou vložku (nacházejí-
cí se v rukojeti dálkového ovládání) a otočte jí v zámku.
Zamknutí dveří je signalizováno rozsvícením kontrolky v tlačítku
A-obr. 56.
Podmínky pro zamknutí dveří:
❍při všech zavřených dveřích;
❍při všech zavřených dveřích a otevřených dveřích zavazadlo-
vého prostoru.
Obr. 56A0J0030m
Odemknutí dveří zvenku
Stiskněte tlačítko Ëna dálkovém ovládání nebo do zámku ve
dveřích řidiče zasuňte kovovou vložku (nacházející se v rukojeti
dálkového ovládání) a otočte jí v zámku.
Odemknutí/zamknutí dveří zevnitř
Stiskněte tlačítko A. V tlačítku je kontrolka LED indikující stav
dveří (zamknuté nebo odemknuté dveře).
LED svítí: dveře jsou zamknuty. Opětným stiskem tlačítka
A se centrálně odemknou všechny dveře a kontrolka LED zhasne.
LED nesvítí: dveře jsou odemknuty. Opětným stiskem tlačítka
A se centrálně zamknou všechny dveře. Uzamčení dveří je aktivo-
váno pouze tehdy, jestliže budou všechny dveře řádně uzavřené.
Po zamknutí dveří dálkovým ovládáním nebo západkou zámku
nebude možné dveře odemknout tlačítkem A.
UPOZORNĚNÍ Se zapnutým centrálním zamykáním se zatažením
za vnitřní kliku jedněch dveří zruší zamknutí daných dveří
(v případě dveří spolucestujícího zůstane kontrola v tlačítku
A-obr. 56 svítit).
Při výpadku elektrického napájení (spálená pojistka, odpojený
akumulátor, apod.) je možné dveře zamknout ručně.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 95

V NOUZI187
4

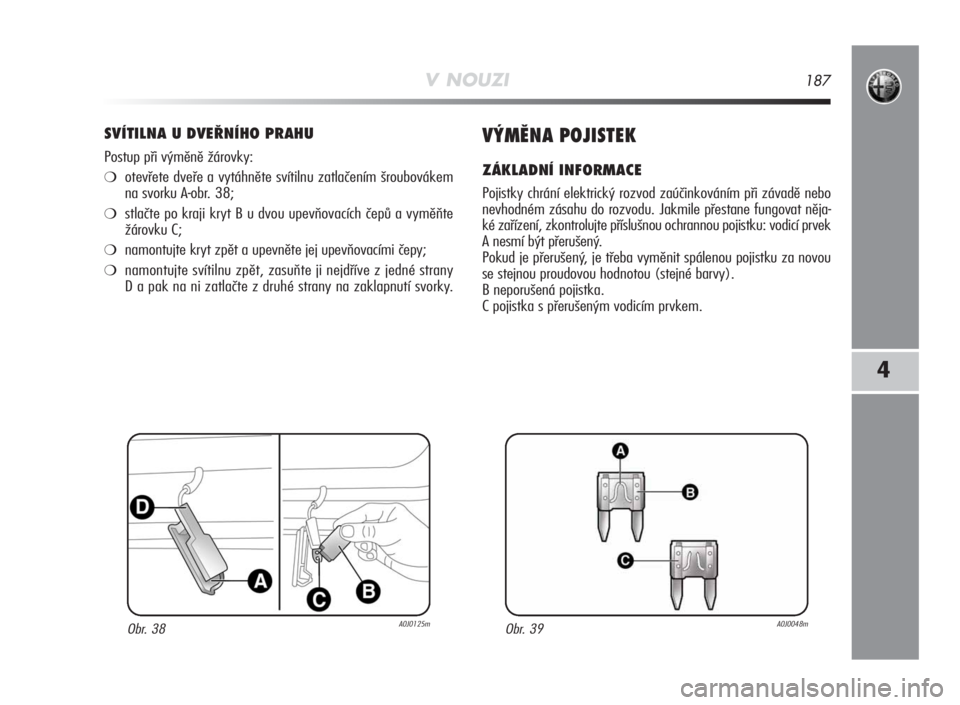

SVÍTILNA U DVEŘNÍHO PRAHU
Postup při výměně žárovky:
❍otevřete dveře a vytáhněte svítilnu zatlačením šroubovákem
na svorku A-obr. 38;
❍stlačte po kraji kryt B u dvou upevňovacích čepů a vyměňte
žárovku C;
❍namontujte kryt zpět a upevněte jej upevňovacími čepy;
❍namontujte svítilnu zpět, zasuňte ji nejdříve z jedné strany
D a pak na ni zatlačte z druhé strany na zaklapnutí svorky.
VÝMĚNA POJISTEK
ZÁKLADNÍ INFORMACE
Pojistky chrání elektrický rozvod zaúčinkováním při závadě nebo
nevhodném zásahu do rozvodu. Jakmile přestane fungovat něja-
ké zařízení, zkontrolujte příslušnou ochrannou pojistku: vodicí prvek
Anesmíbýtpřerušený.
Pokud je přerušený, je třeba vyměnit spálenou pojistku za novou
se stejnou proudovou hodnotou (stejné barvy).
B neporušená pojistka.
C pojistka s přerušeným vodicím prvkem.
Obr. 39A0J0048mObr. 38A0J0125m
163-200 Alfa MiTo CS 2ed 1-02-2010 11:29 Pagina 187

188V NOUZI

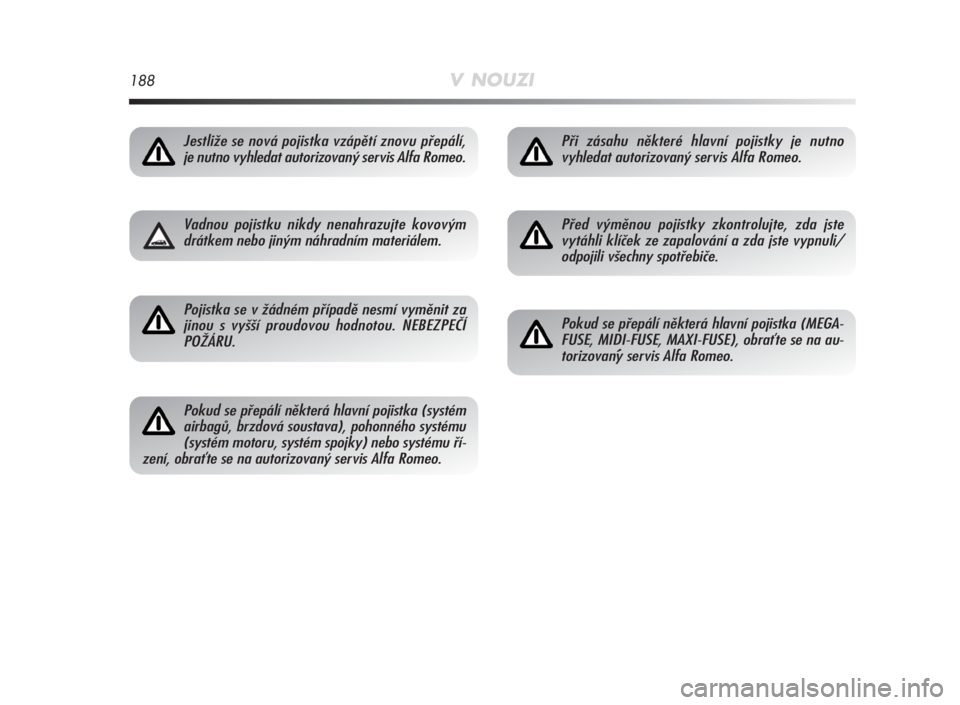

Jestliže se nová pojistka vzápětí znovu přepálí,
je nutno vyhledat autorizovaný servis Alfa Romeo.
Vadnou pojistku nikdy nenahrazujte kovovým
drátkem nebo jiným náhradním materiálem.
Pojistka se v žádném případě nesmí vyměnit za
jinou s vyšší proudovou hodnotou. NEBEZPEČÍ
POŽÁRU.
Pokud se přepálí některá hlavní pojistka (systém
airbagů, brzdová soustava), pohonného systému
(systém motoru, systém spojky) nebo systému ří-
zení, obraťte se na autorizovaný servis Alfa Romeo.
Při zásahu některé hlavní pojistky je nutno
vyhledat autorizovaný servis Alfa Romeo.
Před výměnou pojistky zkontrolujte, zda jste
vytáhli klíček ze zapalování a zda jste vypnuli/
odpojili všechny spotřebiče.
Pokud se přepálí některá hlavní pojistka (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE), obraťte se na au-
torizovanyservis Alfa Romeo.
163-200 Alfa MiTo CS 2ed 1-02-2010 11:29 Pagina 188

V NOUZI189
4
Obr. 41A0J0204m
Při mytí motorového prostoru nesmí proud vody
zasáhnout pojistkovou skříňku ani motor stírače.PŘÍSTUP K POJISTKÁM
Pojistky jsou umístěny ve třech pojistkových skříňkách, jedna je
v motorovém prostoru, druhá pod palubní deskou a třetí v zava-
zadlovém prostoru.
Pojistková skříňka v motorovém prostoru
Nachází se vedle baterie: pro přístup k pojistkám vyšroubujte šrouby
A-obr. 40 a sejměte víko B.
Elektrické spotřebiče jištěné příslušnou pojistkou jsou uvedeny
na vnitřní straně víka.
Po výměně pojistky zkontrolujte, zda je řádně zavřené víko B poji-
stkové skříňky.
Obr. 40A0J0126m
163-200 Alfa MiTo CS 2ed 1-02-2010 11:29 Pagina 189

190V NOUZI
Pojistková skříňka v přístrojové desce
Pro přístup k pojistkám vyklopte víko A-obr. 42 a jednou rukou vypáčte kryt B do oblasti C a po uvolnějí zajištění vnitřních úchytů C a ná-
sledně jazýčku D.
Obr. 43A0J0205mObr.42A0J0334m
163-200 Alfa MiTo CS 2ed 1-02-2010 11:29 Pagina 190

F14
F12
F13
F12
F13
F30
F37
F51
F3241
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5
192V NOUZI
PŘEHLED POJISTEK
SVĚTLA POJISTKA AMPÉRY OBRÁZEK
Dálkové světlomety
Pravé potkávací světlo
Levé potkávací světlo
Výbojkový systém na světlometu (pravá strana)
Výbojkový systém na světlometu (levá strana)
Přední světlomety do mlhy
Třetí brzdové světlo
Zpětný chod
Přední stropní svítidlo,
svítidlo v zavazadlovém prostoru,
svítidlo u sluneční clony,
svítidlo u dveřního prahu,
svítidlo v odkládací skříňce
163-200 Alfa MiTo CS 2ed 1-02-2010 11:29 Pagina 192

41
41
41
43
41
41
41
41
41
41
43
43
4315
20
15
7,5
30
7,5
30
15
15
20
5
10
5F08
F09
F10
F13
F15
F19
F20
F21
F22
F22
F31
F36
F37
V NOUZI193
4
SPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEK
Vyhřívaní čelního skla
Čerpadlo ostřikovačů světlometů
Dvojtónový klakson
Nastavovač sklonu světlometů
Přídavné topení (PTC 1)
Systém “Dynamic Suspension”
Kompresor klimatizace
Vyhřívané zadní sklo, systém odmlžení
Elektrické palivové čerpadlo na nádrži
Primární spotřebiče řízení motoru (modely 1.4)
Primární spotřebiče řízení motoru (modely 1.6 JTDM)
Cívky stykače vybití klíčku INT/A
na pojistkové skříňce v motoru
Autorádio, řídicí jednotka Blue&Me
TM, řídicí jednotka
klimatizace, řídicí jednotka sirény alarmu,
řídicí jednotka systému spínačů prostorové ochrany,
Externí diagnostická zásuvka EOBD, řídicí jednotka
sledování tlaku v pneumatikách
Přístrojová deska, spínač zapnutí brzdových světel,
řídicí jednotka výbojkových světlometů
163-200 Alfa MiTo CS 2ed 1-02-2010 11:30 Pagina 193

43
43
43
43
4315
20
20
20
5F38
F43
F47
F48
F49
194V NOUZI
SPOTŘEBIČE POJISTKA AMPÉRY OBRÁZEK
Motor dveřních zámků,
motor provádění funkce Safe Lock na dveřích,
Motor odemknutí víka zavazadlového prostoru
Elektrické čerpadlo ostřikovače čelního/zadního skla
Motor elektrického ovládání oken
řídicí jednotky (dveře na straně řidiče)
Motor elektrického ovládání oken
řídicí jednotky (dveře na straně spolujezdce)
Řídicí jednotka snímačů parkování, řídicí jednotka detekce
tlaku v pneumatikách, dešťový/světelný senzor
na vnitřním zpětném zrcátku, elektrochromatický snímač
na vnitřním zpětném zrcátku, displej kontrolky zapnutí
bezpečnostních pásů na vnitřním zpětném zrcátku,
osvětlení ovládacích panelů (panel prostředních ovládačů,
ovládací panel na straně řidiče, ovládací panel na volantu,
ovládací panel Blue&Me
TM), spínač zapnutí vyhřívání
předních sedadel, řídicí jednotka snímačů prostorové
ochrany alarmu, řídicí jednotka elektrického střešního okna,
zásuvka PND na palubní desce
