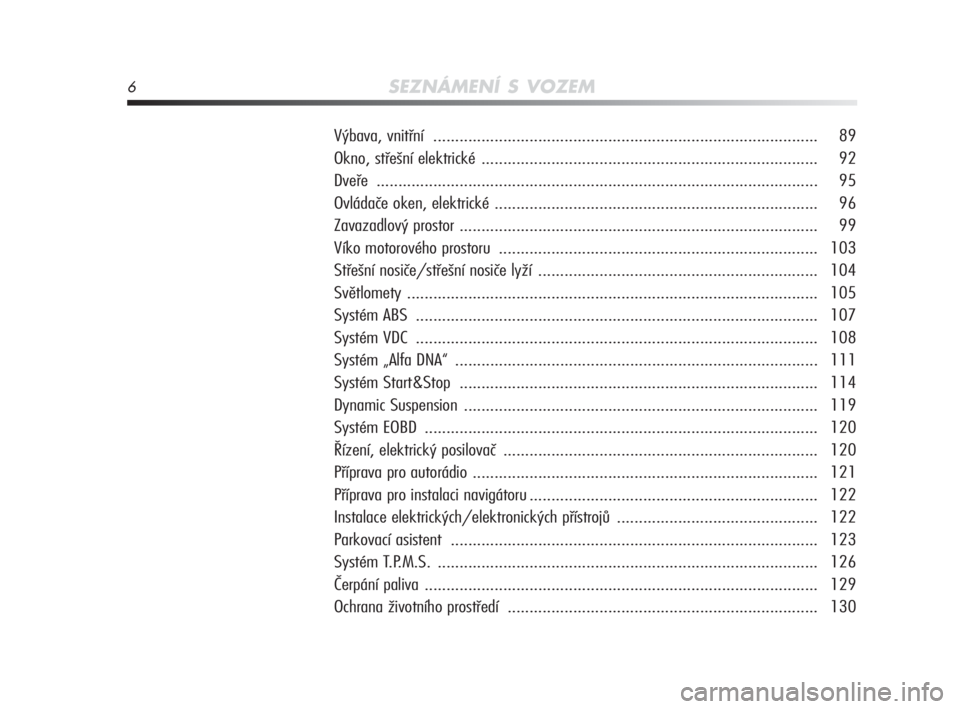

6SEZNÁMENÍ S VOZEM
Výbava, vnitřní ........................................................................................ 89
Okno, střešní elektrické ............................................................................. 92
Dveře ..................................................................................................... 95
Ovládače oken, elektrické .......................................................................... 96
Zavazadlový prostor .................................................................................. 99
Víko motorového prostoru ......................................................................... 103
Střešní nosiče/střešní nosiče lyží ................................................................ 104
Světlomety .............................................................................................. 105
Systém ABS ............................................................................................ 107
Systém VDC ............................................................................................ 108
Systém
„Alfa DNA“................................................................................... 111
Systém Start&Stop .................................................................................. 114
Dynamic Suspension ................................................................................. 119
Systém EOBD .......................................................................................... 120
Řízení, elektrický posilovač ........................................................................ 120
Příprava pro autorádio ............................................................................... 121
Příprava pro instalaci navigátoru .................................................................. 122
Instalace elektrických/elektronických přístrojů .............................................. 122
Parkovací asistent .................................................................................... 123
Systém T.P.M.S. ....................................................................................... 126
Čerpání paliva .......................................................................................... 129
Ochrana životního prostředí ....................................................................... 130
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 6

SEZNÁMENÍ S VOZEM7
1PALUBNÍ DESKA
Přítomnost a umístění ovládačů, přístrojů a kontrolek se může lišit podle příslušné verze vozidla.
1. Vývody vzduchu na postranní skla – 2. Natáčivý nastavitelný vývod vzduchu – 3. Pákový přepínač vnějších světel – 4. Přístrojová
deska – 5. Pákový přepínač pro ovládání stírače/čelního a zadního okna/trip computer – 6. Autorádio (pro příslušné modely/trhy)
– 7. Natáčivé nastavitelné vývody – 8. Spínač výstražných světel, zamykací/odemykací tlačítko dveří – 9. Čelní airbag spolucestu-
jícího – 10. Skříňka v palubní desce – 11. Ovládače topení/ventilace/klimatizace – 12. Řadící páka – 13. Systém
„Alfa DNA“–
14. Spínací skříňka zapalování – 15. Čelní kolení airbag řidiče (pro příslušné modely/trhy) – 16. Čelní airbag na straně řidiče
– 17. Zajišťovací Cruise Control (pro příslušné modely/trhy) – 18. Víko pojistkové skříňky – 19. Ovládací panel.
A0J0330mObr. 1
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 7

SEZNÁMENÍ S VOZEM31
1
Menu se skládá z následujících položek:
– MENU
– ZVUKOVÉ UPOZORNĚNÍ NA RYCHLOST
– SNÍMAČ SVĚTLOMETŮ (pro příslušné modely/trhy)
– DEŠŤOVÝ SNÍMAČ (pro příslušné modely/trhy)
– ÚDAJE TRIP B
– NASTAVENÍ ČASU
– NASTAVENÍ DATA
– PRVNÍ STRANA (pro příslušné modely/trhy)
– VIZ AUTORÁDIO
– AUTOCLOSE
– MĚRNÁ JEDNOTKA
– JAZYK
– HLASITOST UPOZORNĚNÍ
– HLASITOST PŘI STISKU TLAČÍTEK
– ZVUKOVÉ UPOZORNĚNÍ NA ZAPNUTÍ BEZPEČNOSTNÍCH PÁSŮ
– SERVIS
– AIRBAG SPOLUCESTUJÍCÍHO
– DENNÍ SVĚTLOMETY
– SVÍTIDLA VE VOZIDLE
– VÝSTUP Z MENU
POZN.: U vozidel s radionavigačním systémem(pro příslušné
modely/trhy) se údaje zobrazují na displeji tohoto systému.Navolení položky hlavního menu bez podmenu:
– krátkým stiskem tlačítka MENU ESC lze navolit nastavení
hlavního menu, které chcete změnit;
– tlačítky + nebo – (postupným stiskem) je možné zvolit nové
nastavení;
– krátkým stiskem tlačítka MENU ESC lze nastavení uložit do
paměti a současně se vrátit na původně zvolenou položku
hlavního menu.
Navolení jedné položky hlavního menu obsahujícího
i podmenu:
– krátkým stiskem tlačítka MENU ESC lze zobrazit první polož-
ku podmenu;
– tlačítky + nebo – (postupným stiskem) je možné procházet
položkami podmenu;
– krátkým stiskem tlačítka MENU ESC lze nastavení zvolit
položku podmenu a vstoupit do příslušného nastavovacího
menu;
– tlačítky + nebo – (postupným stiskem) je možné zvolit nové
nastavení této položky podmenu;
– krátkým stiskem tlačítka MENU ESC lze nastavení uložit do
paměti a současně se vrátit na původně zvolenou položku
hlavního menu.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 31

36SEZNÁMENÍ S VOZEM
První stránka (zobrazování informací na hlavní
obrazovce)
(pro příslušné modely/trhy)
Tato funkce umožňuje zvolit, jaké informace chcete zobrazovat
na hlavní obrazovce. Je možné zobrazit datum nebo dílčí vzdá-
lenost.
Postup při nastavení:
– stiskněte krátce tlačítko SET, na displeji se rozbliká „první
stránka“;
– dalším krátkým stiskem tlačítka MENU ESC se zobrazí volby
„datum“ a „info o motoru“;
– stiskem tlačítka + nebo – se nastaví typ zobrazení, které
chcete na hlavní obrazovce displeje;
– krátkým stiskem tlačítka MENU ESC se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na standardní obra-
zovku bez uložení dat.
Otočením klíče ve spínací skříňce do polohy MAR se na displeji -
po počátečním testu - zobrazí informace nastavené funkcí menu
„První stránka“.
Viz autorádio (opakování audio informací)
Tato funkce umožňuje zobrazit na displeji informace o autorádiu.
– Autorádio: kmitočet nebo hlášení RDS o naladěné rozhlasové
stanici, aktivace automatického ladění nebo AutoStore;
– CD audio, CD MP3: číslo stopy;
– Měnič CD: číslo CD a číslo stopy;
Postup při zobrazení (ON) nebo vypnutí (OFF) informací o auto-
rádiu na displeji:
– stiskněte krátce tlačítko MENU ESC, na displeji se zobrazí
v blikajícím režimu On nebo Off v závislosti na tom co dříve
bylo nastaveno;
– stiskem tlačítka + nebo – proveďte volbu;
– krátkým stiskem tlačítka MENU ESC se vrátíte na obrazovku
s menu; delším stiskem tlačítka se vrátíte na standardní obra-
zovku bez uložení dat.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 36

SEZNÁMENÍ S VOZEM55
1SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ
Klíček má tři polohy obr. 21:
❍STOP: motor je vypnutý, klíč lze vytáhnout, řízení je zamknu-
té. Mohou fungovat všechna elektrická zařízení (např.
autorádio, centrální zamykání dveří, alarm atd.);
❍MAR: jízdní poloha. Mohou fungovat všechna elektrická zaří-
zení;
❍AVV: spuštění motoru.
Spínací skříňka zapalování je vybavena pojistným zařízením,
díky němuž při neúspěšném pokusu o nastartování motoru
je nutno přepnout klíček v zapalování nejdříve na STOP a teprve
pak zopakovat pokus o nastartování.
Obr. 21A0J0031m
Po neoprávněné manipulaci se spínací skříňkou
zapalování (např. při pokusu od odcizení), ji před
cestou nechejte zkontrolovat u autorizovaného
servisu Alfa Romeo.
Při opuštění vozidla vyjměte vždy klíček ze zapa-
lování, aby nikdo nemohl nevhodně manipulovat
s ovládači. Nezapomeňte přitom zatáhnout par-
kovací brzdu. Pokud vozidlo zaparkujte do vrchu, zařaďte
1. rychlostní stupeň; při parkování v klesání zařaďte zpá-
tečku. Ve vozidle bez dozoru dospělého nikdy nenechá-
vejte děti.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:01 Pagina 55

SEZNÁMENÍ S VOZEM121
1PŘÍPRAVA PRO AUTORÁDIO
(pro příslušné modely/trhy)
Pokud nebylo vozidlo objednáno s autorádiem, nachází se v palub-
ní desce dvojí úložný prostor obr. 78.
Přípravu pro autorádio tvoří:
❍napájecí kabely autorádia, přední a zadní reproduktory
a anténa;
❍zásuvka pro autorádio;
❍anténa na střeše vozidla.
Obr. 78A0J0087m
Autorádio je nutno nainstalovat do příslušného prostoru A-obr. 78,
který se uvolní zatlačením na dvě zajišťovací svorky v tomto pro-
storu: zde se nacházejí napájecí kabely.
Přípravu pro autorádio si nechejte připojit u au-
torizovaného servisu Alfa Romeo, aby se předešlo
jakékoli případné závadě, jež by mohla ohrozit
bezpečnost vozidla.
001-130 Alfa MiTo CS 2ed 1-02-2010 10:02 Pagina 121

122SEZNÁMENÍ S VOZEM
INSTALACE ELEKTRICKÝCH/
ELEKTRONICKÝCH PŘÍSTROJŮ
Elektrické/elektronické přístroje, nainstalované po zakoupení
vozidla a v rámci poprodejního servisu, musejí být opatřeny
značkou:
eCE.
Fiat Auto S.p.A. autorizuje montáž radiostanic za podmínky, že
bude provedena řádně podle pokynů výrobce ve specializovaném
servisním středisku.
UPOZORNĚNÍ Po namontování zařízení, jimiž se pozmění cha-
rakteristiky vozidla, se může stát, že příslušné orgány odejmou
vozidlu technický průkaz a případě přestane platit i záruka na
závady způsobené touto úpravou nebo z ní přímo či nepřímo
dovoditelné.
Fiat Auto S.p.A. nenese žádnou odpovědnost za škody způsobené
instalací zařízení nedodaných nebo nedoporučených společností
Fiat Auto S.p.A. a nenainstalovaných podle příslušných pokynů.
PŘÍPRAVA PRO INSTALACI
NAVIGAČNÍHO ZAŘÍZENÍ
(pro příslušné modely/trhy)
U některých provedení je vozidlo připraveno pro instalaci navigač-
ního systému, který je v nabídce doplňků Lineaccessori Alfa Romeo.
Navigátor se zasune do uložení zobrazeném na obr. 79.
Obr. 79A0J0107m
001-130 Alfa MiTo CS 2ed 1-02-2010 10:02 Pagina 122

SEZNÁMENÍ S VOZEM123
1
RADIOSTANICE A MOBILNÍ TELEFONY
Přijímací a vysílací přístroje (mobilní telefony, CB, amatérské
radiostanice a podobně) nemohou být ve vozidle používána bez
instalace samostatné venkovní antény.
UPOZORNĚNÍ Používáním těchto zařízení v kabině (bez venkov-
ní antény) se může jednak ohrozit zdraví, jednak způsobit poru-
chy ve fungování elektronických soustav, jimiž je vůz vybaven,
a ohrozit tak bezpečnost vozu jako takového.
Síla vysílání a příjmu těchto zařízení se navíc může snížit ruši-
vým účinkem od skeletu vozu. Co se týče používání mobilních
telefonů (GSM, GPRS, UMTS) s homologací EU, doporučujeme
postupovat přesně podle pokynů výrobce daného přístroje.
PARKOVACÍ SENZORY
(pro příslušné modely/trhy)
Jsou nainstalované v zadním nárazníku vozidla (obr. 80).
Při parkování upozorňují přerušovanou zvukovou výstrahou
řidiče na případné překážky za vozidlem.
AKTIVACE
Senzory se zapnout zařazením zpátečního rychlostního stupně.
Se snižující se vzdáleností od překážky za vozidlem se zvyšuje
kmitočet zvukové výstrahy.
Obr. 80A0J0088m
