2010 Alfa Romeo Giulietta Pressione

106
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
COFANO MOTORE
APERTURA
Procedi come segue:
❍tira la leva A-fig. 77 nel senso indicato dalla freccia;
❍aziona la leva B agendo nel senso indicato dalla freccia e solle-
va il cofano.
AVVERTENZA Il sollevamento del cofano motore è agevolato dai
due ammortizzatori a gas laterali. Si raccomanda di non mano-
mettere tali ammortizzatori e di accompagnare il cofano durante
il sollevamento.
AVVERTENZA Prima di sollevare il cofano accertati che i bracci dei
tergicristalli non siano sollevati dal parabrezza e che il tergicristal-
lo non sia in funzione.
fig. 77A0K0116m
CHIUSURA
Abbassa il cofano a circa 20 centimetri dal vano motore, quindi
lascialo cadere ed accertati, provando a sollevarlo, che sia chiuso
completamente e non solo agganciato in posizione di sicurezza. In
quest’ultimo caso non esercitare pressione sul cofano, ma risolle-
valo e ripeti la manovra.
AVVERTENZA Verifica sempre la corretta chiusura del cofano, per
evitare che si apra mentre si viaggia.
Per ragioni di sicurezza il cofano deve essere sem-
pre ben chiuso durante la marcia. Pertanto verifi-
ca sempre la corretta chiusura del cofano assicu-
randoti che il bloccaggio sia innestato. Se durante la mar-
cia ti accorgi che il bloccaggio non è perfettamente inne-
stato, fermati immediatamente e chiudere il cofano in mo-
do corretto.
Esegui le operazioni solo a vettura ferma.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 106

110
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
SISTEMA VDC
(Vehicle Dynamics Control)
È un sistema di controllo della stabilità della vettura, che aiuta a
mantenere il controllo direzionale in caso di perdita di aderenza dei
pneumatici. Il sistema è in grado di riconoscere situazioni poten-
zialmente pericolose per la stabilità della vettura e interviene au-
tomaticamente sui freni in modo differenziato sulle quattro ruote,
in modo da fornire una coppia stabilizzante della vettura.
Il VDC comprende, a sua volta, i seguenti sistemi:
❍Hill Holder
❍ASR
❍Brake Assist
❍MSR
❍CBC
❍“ELECTRONIC Q2” (“E-Q2”)
❍DST
❍RAB
INTERVENTO DEL SISTEMA
È segnalato dal lampeggio della spiaásul quadro strumenti: se-
gnala che la vettura è in condizioni critiche di stabilità ed ade-
renza.
INSERIMENTO DEL SISTEMA
Il VDC si inserisce automaticamente ad ogni avviamento del mo-
tore e non può essere disinserito.
SISTEMA HILL HOLDER
È parte integrante del sistema VDC ed agevola la partenza in salita.
Si attiva automaticamente nei seguenti casi:
❍in salita: vettura ferma su strada con pendenza maggiore del
5%, motore acceso, pedale freno premuto e cambio in folle o
marcia (diversa dalla retromarcia) inserita;
❍in discesa: vettura ferma su strada con pendenza maggiore del
5%, motore acceso, pedale freno premuto e retromarcia inse-
rita.
In fase di spunto la centralina del sistema VDC mantiene la pres-
sione frenante sulle ruote fino al raggiungimento dalla coppia mo-
tore necessaria alla partenza, o comunque per circa 2 secondi, con-
sentendo di spostare agevolmente il piede destro dal pedale del
freno all’acceleratore.
Trascorso tale tempo, senza che sia stata effettuata la partenza,
il sistema si disattiva automaticamente rilasciando gradualmente
la pressione frenante. Durante questa fase è possibile percepire
un rumore: ciò indica l’imminente movimento della vettura.
AVVERTENZA Il sistema Hill Holder non è un freno di stazionamento.
Non abbandonare la vettura senza aver azionato il freno a mano,
spento il motore ed inserito una marcia.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 110

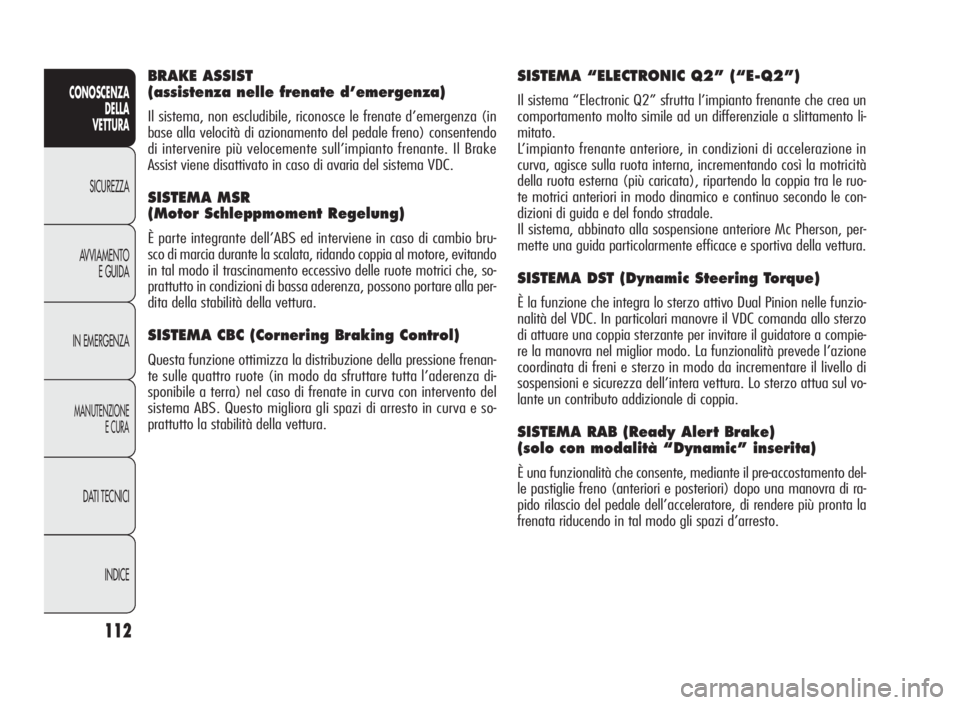

112
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
SISTEMA “ELECTRONIC Q2” (“E-Q2”)
Il sistema “Electronic Q2” sfrutta l’impianto frenante che crea un
comportamento molto simile ad un differenziale a slittamento li-
mitato.
L’impianto frenante anteriore, in condizioni di accelerazione in
curva, agisce sulla ruota interna, incrementando così la motricità
della ruota esterna (più caricata), ripartendo la coppia tra le ruo-
te motrici anteriori in modo dinamico e continuo secondo le con-
dizioni di guida e del fondo stradale.
Il sistema, abbinato alla sospensione anteriore Mc Pherson, per-
mette una guida particolarmente efficace e sportiva della vettura.
SISTEMA DST (Dynamic Steering Torque)
È la funzione che integra lo sterzo attivo Dual Pinion nelle funzio-
nalità del VDC. In particolari manovre il VDC comanda allo sterzo
di attuare una coppia sterzante per invitare il guidatore a compie-
re la manovra nel miglior modo. La funzionalità prevede l’azione
coordinata di freni e sterzo in modo da incrementare il livello di
sospensioni e sicurezza dell’intera vettura. Lo sterzo attua sul vo-
lante un contributo addizionale di coppia.
SISTEMA RAB (Ready Alert Brake)
(solo con modalità “Dynamic” inserita)
È una funzionalità che consente, mediante il pre-accostamento del-
le pastiglie freno (anteriori e posteriori) dopo una manovra di ra-
pido rilascio del pedale dell’acceleratore, di rendere più pronta la
frenata riducendo in tal modo gli spazi d’arresto.
BRAKE ASSIST
(assistenza nelle frenate d’emergenza)
Il sistema, non escludibile, riconosce le frenate d’emergenza (in
base alla velocità di azionamento del pedale freno) consentendo
di intervenire più velocemente sull’impianto frenante. Il Brake
Assist viene disattivato in caso di avaria del sistema VDC.
SISTEMA MSR
(Motor Schleppmoment Regelung)
È parte integrante dell’ABS ed interviene in caso di cambio bru-
sco di marcia durante la scalata, ridando coppia al motore, evitando
in tal modo il trascinamento eccessivo delle ruote motrici che, so-
prattutto in condizioni di bassa aderenza, possono portare alla per-
dita della stabilità della vettura.
SISTEMA CBC (Cornering Braking Control)
Questa funzione ottimizza la distribuzione della pressione frenan-
te sulle quattro ruote (in modo da sfruttare tutta l’aderenza di-
sponibile a terra) nel caso di frenate in curva con intervento del
sistema ABS. Questo migliora gli spazi di arresto in curva e so-
prattutto la stabilità della vettura.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 112

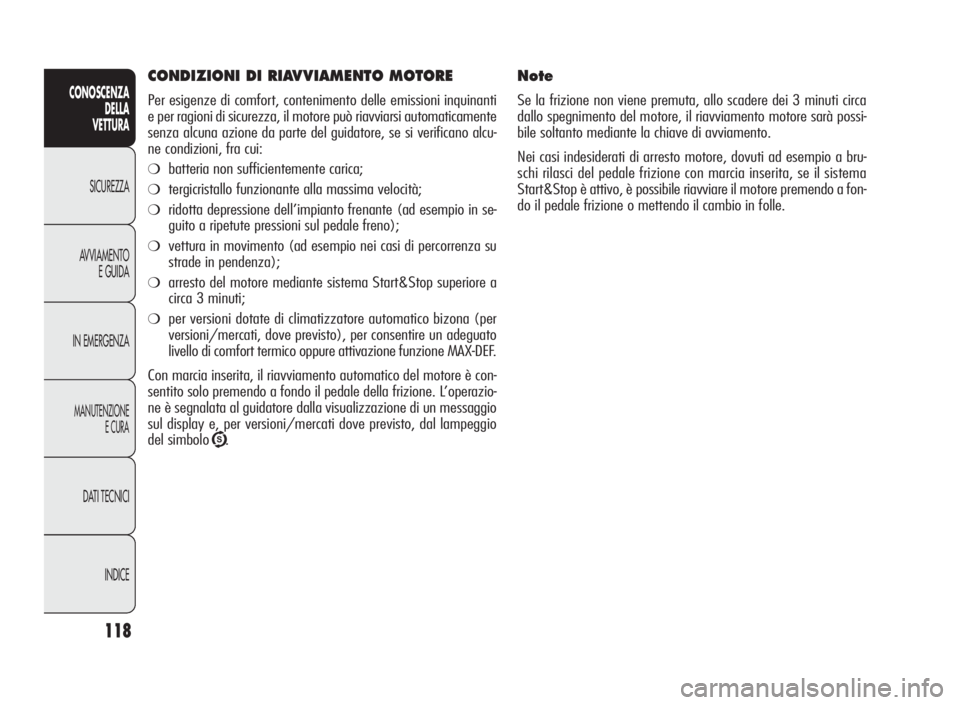

118
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
Note
Se la frizione non viene premuta, allo scadere dei 3 minuti circa
dallo spegnimento del motore, il riavviamento motore sarà possi-
bile soltanto mediante la chiave di avviamento.
Nei casi indesiderati di arresto motore, dovuti ad esempio a bru-
schi rilasci del pedale frizione con marcia inserita, se il sistema
Start&Stop è attivo, è possibile riavviare il motore premendo a fon-
do il pedale frizione o mettendo il cambio in folle.
CONDIZIONI DI RIAVVIAMENTO MOTORE
Per esigenze di comfort, contenimento delle emissioni inquinanti
e per ragioni di sicurezza, il motore può riavviarsi automaticamente
senza alcuna azione da parte del guidatore, se si verificano alcu-
ne condizioni, fra cui:
❍batteria non sufficientemente carica;
❍tergicristallo funzionante alla massima velocità;
❍ridotta depressione dell’impianto frenante (ad esempio in se-
guito a ripetute pressioni sul pedale freno);
❍vettura in movimento (ad esempio nei casi di percorrenza su
strade in pendenza);
❍arresto del motore mediante sistema Start&Stop superiore a
circa 3 minuti;
❍per versioni dotate di climatizzatore automatico bizona (per
versioni/mercati, dove previsto), per consentire un adeguato
livello di comfort termico oppure attivazione funzione MAX-DEF.
Con marcia inserita, il riavviamento automatico del motore è con-
sentito solo premendo a fondo il pedale della frizione. L’operazio-
ne è segnalata al guidatore dalla visualizzazione di un messaggio
sul display e, per versioni/mercati dove previsto, dal lampeggio
del simbolo
U.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 118

122
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
IMPIANTO PREDISPOSIZIONE
AUTORADIO
(per versioni/mercati, dove previsto)
La vettura, se non è stata richiesta con l’autoradio, è dotata sulla
plancia portastrumenti di un vano portaoggetti fig. 86.
L’impianto di predisposizione autoradio è costituito da:
❍cavi per alimentazione autoradio, altoparlanti anteriori e po-
steriori ed antenna;
❍alloggiamento per autoradio;
❍antenna sul tetto della vettura.
fig. 86A0K0134m
L’autoradio va montata nell’apposito vano A-fig. 86, che viene
tolto facendo pressione sulle due linguette di ritenuta B ubicate nel
vano stesso: qui sono reperibili i cavi di alimentazione.
Per il collegamento all’impianto di predisposizio-
ne autoradio rivolgiti ai Servizi Autorizzati Alfa
Romeo in modo da prevenire ogni possibile in-
conveniente che possa compromettere la sicurezza della
vettura.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 122

125
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
EGUIDA
IN EMERGENZA
MANUTENZIONE
ECURA
DATI TECNICI
INDICE
fig. 88aA0K0059m
SEGNALAZIONI SU DISPLAY
(per versioni/mercati, dove previsto)
All’attivazione dei sensori, sul “Display multifunzionale riconfigu-
rabile” (per versioni/mercati, dove previsto) appare la videata ri-
portata in fig. 88a; l’informazione di presenza e distanza dall’o-
stacolo viene pertanto data, oltre che dal buzzer, anche mediante
una visualizzazione visiva sul display del quadro strumenti.
Se sono presenti più ostacoli, viene segnalato quello più vicino in
avvicinamento.
SEGNALAZIONE ACUSTICA
Inserendo la retromarcia viene attivata automaticamente una se-
gnalazione acustica nel caso in cui sia presente un ostacolo nel rag-
gio d’azione.
La segnalazione acustica:
❍aumenta con il diminuire della distanza tra vettura ed ostacolo;
❍diventa continua quando la distanza che separa la vettura dal-
l’ostacolo è inferiore a circa 30 cm mentre cessa immediata-
mente se la distanza dall’ostacolo aumenta;
❍rimane costante se la distanza tra vettura ed ostacolo rimane
invariata, mentre se questa situazione si verifica per i sensori la-
terali, il segnale viene interrotto dopo circa 3 secondi per evita-
re, ad esempio, segnalazioni in caso di manovre lungo i muri.
AVVERTENZA Il volume della segnalazione acustica può essere re-
golato attraverso il “Menù di Set Up” alla voce “Volume avvisi”.
FUNZIONAMENTO CON RIMORCHIO
Il funzionamento dei sensori viene disattivato automaticamente al-
l’inserimento della spina del cavo elettrico del rimorchio nella pre-
sa del gancio di traino della vettura. I sensori si riattivano auto-
maticamente sfilando la spina del cavo del rimorchio.
Per il corretto funzionamento del sistema è indi-
spensabile che i sensori siano sempre puliti da fan-
go, sporcizia, neve o ghiaccio. Durante la pulizia
dei sensori presta la massima attenzione a non rigarli o
danneggiarli; evitare l’uso di panni asciutti, ruvidi o du-
ri. I sensori devono essere lavati con acqua pulita, even-
tualmente con l’aggiunta di shampoo per auto. Nelle sta-
zioni di lavaggio che utilizzano idropulitrici a getto di va-
pore o ad alta pressione, pulire rapidamente i sensori man-
tenendo l’ugello oltre i 10 cm di distanza.
001-130 Alfa Giulietta IT 5ed 26-07-2010 16:13 Pagina 125

149
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
AVVERTENZE
Non lavare i sedili con acqua o vapore in pressione (a mano o
nelle stazioni di lavaggio automatiche per sedili).
L’attivazione degli air bag frontali e/o laterali è possibile quando
la vettura è stata sottoposta a forti urti che interessano la zona sot-
toscocca (es. urti violenti contro gradini, marciapiedi, cadute della
vettura in grandi buche o avvallamenti stradali, ecc…).
L’entrata in funzione degli air bag libera una piccola quantità di pol-
veri: queste non sono nocive e non indicano un principio di incen-
dio. La polvere potrebbe tuttavia irritarti la pelle e gli occhi: in
questo caso lavati con sapone neutro ed acqua.
Tutti gli interventi di controllo, riparazione e sostituzione riguardanti
gli air bag devono essere effettuati dai Servizi Autorizzati Alfa
Romeo.
In caso di rottamazione della vettura rivolgiti ai Servizi Autorizzati
Alfa Romeo per far disattivare l’impianto air bag.
L’attivazione di pretensionatori ed air bag è decisa in modo diffe-
renziato, in base al tipo di urto. La mancata attivazione di uno o
più di essi non è pertanto indice di malfunzionamento del sistema.Non agganciare oggetti rigidi ai ganci appendia-
biti ed alle maniglie di sostegno.
Non appoggiare la testa, le braccia o i gomiti sul-
la porta, sui finestrini e nell’area del window bag
per evitare possibili lesioni durante la fase di gon-
fiaggio.
Non sporgere mai la testa, le braccia e i gomiti fuo-
ri dal finestrino.
131-150 Alfa Giulietta IT 4ed 26-04-2010 11:23 Pagina 149

155
CONOSCENZA
DELLA
VETTURA
SICUREZZA
AV VIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
RISPARMIO DI COMBUSTIBILE
Di seguito riportiamo alcuni utili suggerimenti che consentono di ot-
tenere un risparmio di combustibile ed un contenimento delle emis-
sioni nocive.
CONSIDERAZIONI GENERALI
Manutenzione della vettura
Cura la manutenzione della vettura eseguendo i controlli e le re-
gistrazioni previste nel “Piano di manutenzione programmata” (ve-
di capitolo “Manutenzione e cura”.
Pneumatici
Controlla periodicamente la pressione dei pneumatici con un in-
tervallo non superiore alle 4 settimane: se la pressione è troppo
bassa aumentano i consumi in quanto maggiore è la resistenza al
rotolamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccarico. Il peso della vettura
ed il suo assetto influenzano fortemente i consumi e la stabilità.
Portapacchi/portasci
Togli il portapacchi od il portasci dal tetto appena utilizzati. Questi
accessori diminuiscono la penetrazione aerodinamica della vettu-
ra influendo negativamente sui consumi. In caso di trasporto di og-
getti particolarmente voluminosi utilizzare preferibilmente un ri-
morchio.
Utilizzatori elettrici
Utilizza i dispositivi elettrici solo per il tempo necessario. Il lunot-
to termico, i proiettori supplementari, i tergicristalli, la ventola del-
l’impianto di riscaldamento assorbono una notevole quantità di cor-
rente, provocando di conseguenza un aumento del consumo di
combustibile (fino a +25% su ciclo urbano).
Climatizzatore
L’utilizzo del climatizzatore provoca un aumento dei consumi: quan-
do la temperatura esterna lo consente utilizza preferibilmente gli
aeratori.
Appendici aerodinamiche
L’utilizzo di appendici aerodinamiche, non certificate allo scopo,
può penalizzare aerodinamica e consumi.
151-160 Alfa Giulietta IT 3ed 31-03-2010 10:42 Pagina 155
