Desactivação do dispositivo
O dispositivo se desactiva automatica-
mente em todas as portas nos seguin-
tes casos:
❒ao efectuar o desbloqueio das por-
tas;
❒ao efectuar o desbloqueio só da por-
ta do lado de condução (se possí-
vel);
❒ao introduzir a chave electrónica no
dispositivo de arranque. A activação do dispositivo é indicada pro
3 lampejos do led situado no painel da
porta lado condutor e, só se activo me-
diante pressão do botão
Áda chave
electrónica, dos indicadores de direcção.
O dispositivo não se activa se uma ou
mais portas não estão correctamente fe-
chadas: isto impede que uma pessoa
possa entrar no veículo através da por-
ta aberta e, fechando-a, permanecer fe-
chado no interno do habitáculo.
15
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

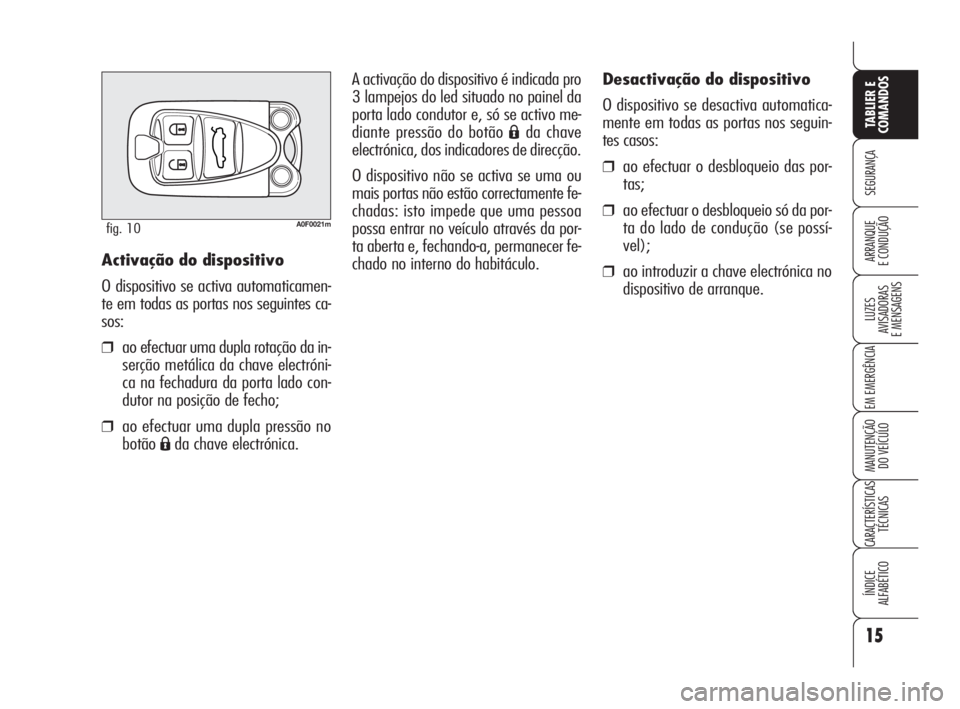

A0F0021mfig. 10
Activação do dispositivo
O dispositivo se activa automaticamen-
te em todas as portas nos seguintes ca-
sos:
❒ao efectuar uma dupla rotação da in-
serção metálica da chave electróni-
ca na fechadura da porta lado con-
dutor na posição de fecho;
❒ao efectuar uma dupla pressão no
botão
Áda chave electrónica.
001-040 Alfa BRERA por 28-08-2008 14:28 Pagina 15

(*) Épossível definir a função de “Desbloqueio da porta lado condutor independente” agindo no “Menu de Setup” do veículo (ver o parágrafo “Display
multifunção reconfigurável” neste capítulo). Neste caso a pressão do botão Áe a rotação da inserção metálica da chave electrónica em sentido anti-ho-
rário provocariam o desbloqueio só da porta lado condutor. Para desbloquear todas as portas será necessário premer por duas vezes e dentre de 1 se-
gundo o botão
Ëou efectuar uma dupla rotação da inserção mecânica da chave electrónica em sentido anti-horário.
AVISOA manobra de descida dos vidros é uma consequência do comando de desbloqueio das portas. A manobra de subida dos vidros é uma consequên-
cia de um comando de bloqueio das portas.
Chave
electrónica
Inserção
metálica de
emergência
Lampejo
dos indicadores
de direcção
Led porta
lado condutor

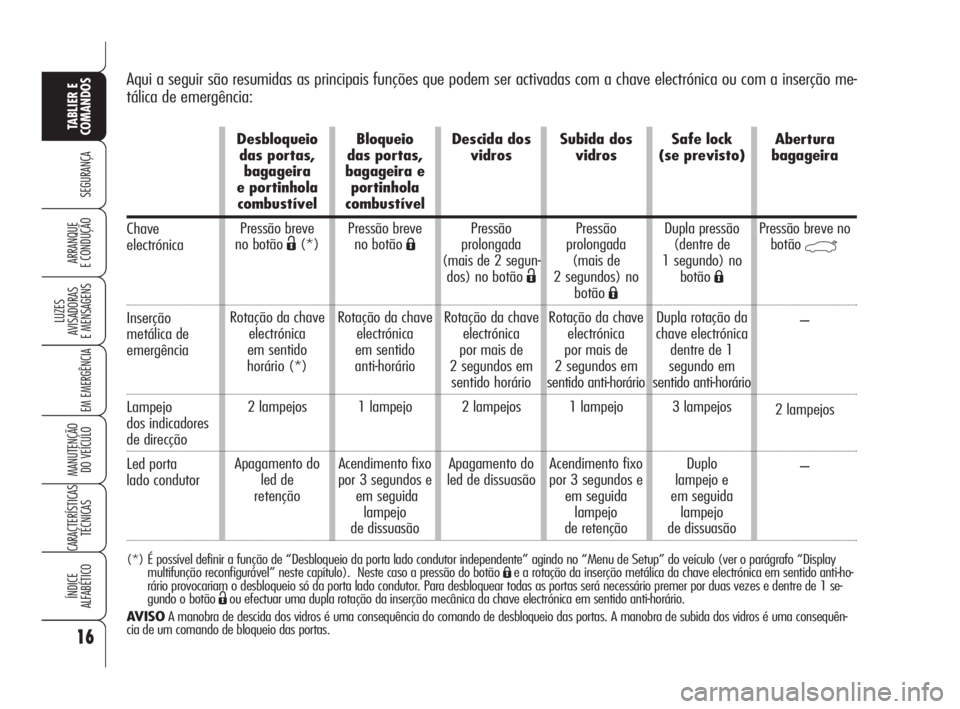

Aqui a seguir são resumidas as principais funções que podem ser activadas com a chave electrónica ou com a inserção me-
tálica de emergência:
16
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Desbloqueio
das portas,
bagageira
e portinhola
combustível
Pressão breve
no botão
Ë(*)
Rotação da chave
electrónica
em sentido
horário (*)
2 lampejos
Apagamento do
led de
retençãoBloqueio
das portas,
bagageira e
portinhola
combustível
Pressão breve
no botão Á
Rotação da chave
electrónica
em sentido
anti-horário
1 lampejo
Acendimento fixo
por 3 segundos e
em seguida
lampejo
de dissuasãoDescida dos
vidros
Pressão
prolongada
(mais de 2 segun-
dos) no botão
Ë
Rotação da chave
electrónica
por mais de
2 segundos em
sentido horário
2 lampejos
Apagamento do
led de dissuasãoSubida dos
vidros
Pressão
prolongada
(mais de
2 segundos) no
botão
Á
Rotação da chave
electrónica
por mais de
2 segundos em
sentido anti-horário
1 lampejo
Acendimento fixo
por 3 segundos e
em seguida
lampejo
de retençãoSafe lock
(se previsto)
Dupla pressão
(dentre de
1 segundo) no
botão
Á
Dupla rotação da
chave electrónica
dentre de 1
segundo em
sentido anti-horário
3 lampejos
Duplo
lampejo e
em seguida
lampejo
de dissuasãoAbertura
bagageira
Pressão breve no
botão
`
–
2 lampejos
–
001-040 Alfa BRERA por 28-08-2008 14:28 Pagina 16

17
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

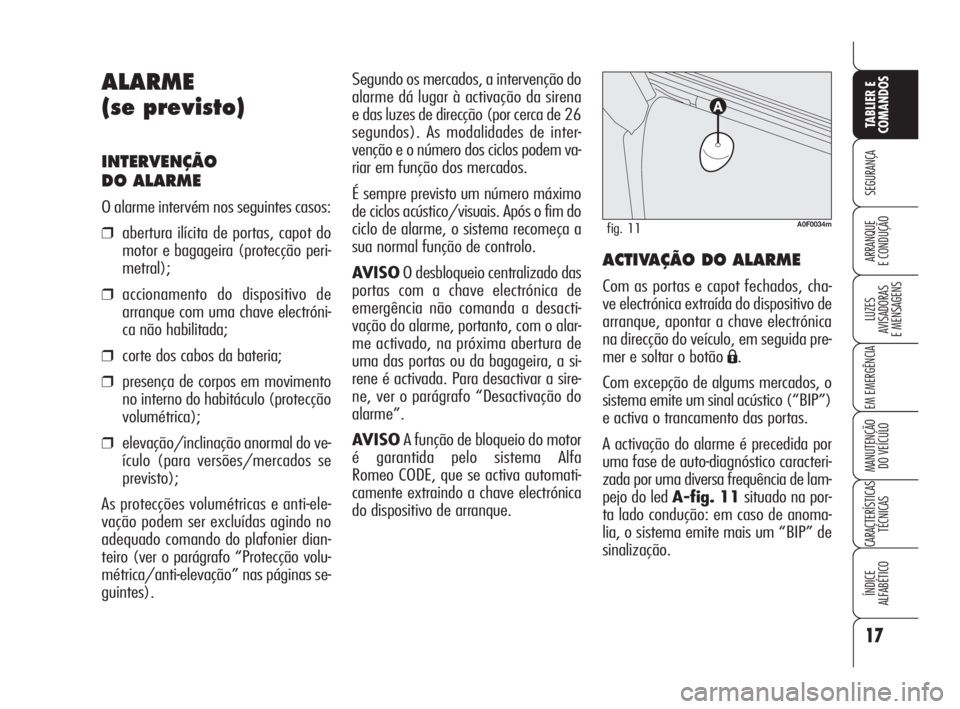

Segundo os mercados, a intervenção do
alarme dá lugar à activação da sirena
e das luzes de direcção (por cerca de 26
segundos). As modalidades de inter-
venção e o número dos ciclos podem va-
riar em função dos mercados.
É sempre previsto um número máximo
de ciclos acústico/visuais. Após o fim do
ciclo de alarme, o sistema recomeça a
sua normal função de controlo.
AVISOO desbloqueio centralizado das
portas com a chave electrónica de
emergência não comanda a desacti-
vação do alarme, portanto, com o alar-
me activado, na próxima abertura de
uma das portas ou da bagageira, a si-
rene é activada. Para desactivar a sire-
ne, ver o parágrafo “Desactivação do
alarme”.
AVISOA função de bloqueio do motor
é garantida pelo sistema Alfa
Romeo CODE, que se activa automati-
camente extraindo a chave electrónica
do dispositivo de arranque.
ACTIVAÇÃO DO ALARME
Com as portas e capot fechados, cha-
ve electrónica extraída do dispositivo de
arranque, apontar a chave electrónica
na direcção do veículo, em seguida pre-
mer e soltar o botão
Á.
Com excepção de algums mercados, o
sistema emite um sinal acústico (“BIP”)
e activa o trancamento das portas.
A activação do alarme é precedida por
uma fase de auto-diagnóstico caracteri-
zada por uma diversa frequência de lam-
pejo do led A-fig. 11situado na por-
ta lado condução: em caso de anoma-
lia, o sistema emite mais um “BIP” de
sinalização.
ALARME
(se previsto)
INTERVENÇÃO
DO ALARME
O alarme intervém nos seguintes casos:
❒abertura ilícita de portas, capot do
motor e bagageira (protecção peri-
metral);
❒accionamento do dispositivo de
arranque com uma chave electróni-
ca não habilitada;
❒corte dos cabos da bateria;
❒presença de corpos em movimento
no interno do habitáculo (protecção
volumétrica);
❒elevação/inclinação anormal do ve-
ículo (para versões/mercados se
previsto);
As protecções volumétricas e anti-ele-
vação podem ser excluídas agindo no
adequado comando do plafonier dian-

teiro (ver o parágrafo “Protecção volu-
métrica/anti-elevação” nas páginas se-
guintes).
A0F0034mfig. 11
001-040 Alfa BRERA por 28-08-2008 14:28 Pagina 17

DESACTIVAÇÃO DO ALARME
Premer o botão Ë. São efectuadas as
seguintes acções (com exceção de al-
guns mercados):
❒dois breves lampejos dos indicado-
res de direcção;
❒dois breves sinais acústicos (“BIP”);
❒desbloqueio das portas.
É também possível desactivar o alarme
introduzindo a chave electrónica no dis-
positivo de arranque.
AVISOSe, durante a fase de vigilân-
cia é detectada uma tentativa de
efracção, no momento de introdução da
chave electrónica no dispositivo de arran-
que, em algumas versões, será mos-
trada uma mensagem de aviso no dis-
play do quadro de instrumentos.
PROTECÇÃO
VOLUMÉTRICA/
ANTI-ELEVAÇÃO
Para garantir o correcto funcionamento
da protecção se recomenda o comple-
to fecho dos vidros laterais.
Em caso de necessidade a função po-
de ser excluída (se, por exemplo, se dei-
xam animais a bordo) premendo a te-
claA-fig. 12, situada no plafonier
dianteiro, dentre de 1 minuto do apa-
gamento do quadro de instrumentos.
A desactivação da função é evidenciada
pelo acendimento do led no botão. A
eventual exclusão da protecção volu-
métrica/anti-elevação deve ser repeti-
da a cada desligamento do quadro de
instrumentos. Vigilância
Depois da activação, o acendimento in-
termitente do led A-fig. 11indica o
estado de vigilância do sistema. O led
lampeja por todo o tempo no qual o sis-
tema permanece em vigilância.
AVISOO funcionamento do alarme é
adequado na origem com as normas das
diversas nações.
Funções de auto-diagnóstico e
controlo das portas/capot do
motor/bagageira
Se, após a activação do alarme, fosse
emitido um segundo sinal acústico, de-
sactivar o sistema premendo o botão
Ë,
verificar o correcto fecho das portas, do
capot do motor e da bagageira, em se-
guida reactivar o sistema premendo o
botão
Á.
Em caso contrário a porta e o capot não
correctamente fechados resultarão ex-
cluídos do controlo do sistema de alar-
me. Se, com as portas, o capot do mo-
tor e a bagageira correctamente fecha-
dos o sinal de controlo se repetisse, sig-
nifica que é presente uma anomalia de
funcionamento do sistema. Neste caso
dirija-se aos Serviços Autorizados Alfa Ro-
meo.
18
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0F0086mfig. 12
001-040 Alfa BRERA por 28-08-2008 14:28 Pagina 18

19
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
DISPOSITIVO
DE ARRANQUE
O dispositivo de arranque está situa-
do no tablier porta-instrumentos e é
constituído de:
❒leitorA-fig. 13da chave elec-
trónica (situado de lado ao volan-
te);
❒botãoSTART/STOP(situado
sob o leitor da chave electrónica).
AVISOPara evitar descarregar de ma-
neira inútil a bateria, não deixe a cha-
ve electrónica dentro do dispositivo de
arranque com o veículo desligado.
EXCLUSÃO DO ALARME
Para excluir totalmente o alarme (por
exemplo, em caso de prolongada inac-
tividade do veículo) fechar o veículo ro-
dando a inserção metálica (presente
dentro da chave electrónica) na fecha-
dura da porta lado condutor.
HOMOLOGAÇÃO
MINISTERIAL
No respeito da legislação vigente em ca-
da País, em matéria de frequênca rádio,
para os mercados onde é pedida a mar-
cação do transmissor o número de ho-
mologação é ilustrado no componente.
Para algumas versões/mercados, a
marcação do código pode ser ilustrada
também no transmissor e/ou no re-
ceptor.
A0F0219mfig. 13
Em caso de violação do
dispositivo de arranque
(por ex. uma tentativa de rou-
bo), mandar verificar o funcio-
namento nos Serviços Autori-
zados Alfa Romeo antes de re-
tomar a marcha.
AVISO
Ao descer do veículo
remova sempre a cha-
ve electrónica, para evitar que
alguém accione de modo ines-
perado os comandos. Lembre-
se de engatar o travão de
mão. Se, o veículo estiver es-
tacionado em subida, engate a
primeira marcha, e se o veícu-
lo estiver estacionado em des-
cida, engate a marhca-atrás.
Nunca deixe crianças sozinhas
no veículo.
AVISO
001-040 Alfa BRERA por 28-08-2008 14:28 Pagina 19

AVISOSe, ao introduzir a chave elec-
trónica no dispositivo de arranque, no
display aparece o símbolo
Y(acom-
panhada à visualização de uma men-
sagem) controlar que a chave electró-
nica seja aquela correcta e provar a in-
troduzí-la de novo no dispositivo de
arranque. Se, o problema persistir, diri-
ja-se aos Serviços Autorizados Alfa Ro-
meo.
APAGAMENTO
DO QUADRO
DE INSTRUMENTOS
Com o motor desligado e com os pedais
da embraiagem e do travão livres, pre-
mer o botãoSTART/STOPou extrair
a chave electrónica do dispositivo de
arranque.
Depois de alguns segundos se apaga
progressivamente o display do quadro
de instrumentos.
AVISOEm caso de falha no apaga-
mento do quadro de instrumentos é ne-
cessário dirigir-se aos Serviços Autori-
zados Alfa Romeo.
ACENDIMENTO
DO QUADRO
DE INSTRUMENTOS
Proceder como indicado a seguir:
❒introduzir a chave electrónica no dis-
positivo de arranque;
❒se, a chave electrónica estiver intro-
duzida, premer o botão START/
STOPsem pisar no pedal da em-
braiagem ou do travão.
Ao abandonar o veículo, deixando ace-
so o quadro de instrumentos, os dispo-
sitivos eléctricos e electrónicos serão de-
sabilitados depois de aprox. 1 hora com
a finalidade de proteger a carga da ba-
teria.
AVISO Lembramos de introduzir com-
pletamente a chave electrónica no dis-
positivo de arranque até ao bloqueio da
mesma.
AVISOEm caso de falha no acendi-
mento do quadro de instrumentos é ne-
cessário dirigir-se aos Serviços Autori-
zados Alfa Romeo.
20
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0F0028mfig. 14
ARRANQUE DO MOTOR
Ver quanto descrito no parágrafo “Arran-
que do motor” no capítulo “Arranque
e condução”.
BOTÃO START/STOP
fig. 14
O botão START/STOP, situado no ta-
blier, tem a função de comandar a acti-
vação dos sistemas eléctricos do veícu-
lo e o arranque/desligamento do mo-
tor.
O botão START/STOPé equipado de
uma virola luminosa. Esta é acesa, jun-
to ao quadro instrumentos, quando é
consentido o arranque do veículo.
001-040 Alfa BRERA por 28-08-2008 14:28 Pagina 20

É taxativamente proi-
bida qualquer inter-
venção depois da compra, com
conseguintes violações da di-
recção ou da coluna da direcção
(por ex.: montagem de anti-
roubo), que pode causar, além
da perda das prestações do
sistema e da garantia, graves
problemas de segurança, e
também a não conformidade
de homologação do veículo.
AVISO
21
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Desactivação
A trava da direcção se desactiva ao in-
troduzir a chave electrónica no disposi-
tivo de arranque.
AVISOSe, o veículo foi desligado du-
rante a marcha, a trava da direcção não
será introduzida até ao próximo desliga-
mento com o veículo estacionado. Neste
caso é visualizada uma mensagem no dis-
play.
AVISOEm caso de avaria na trava da
direcção é visualizado um símbolo + men-
sagem no display. Neste caso dirija-se aos
Serviços Autorizados Alfa Romeo.TRAVA DA DIRECÇÃO
Activação
A trava da direcção é activada cerca de
5 segundos depois da extracção da cha-
ve electrónica do dispositivo de arran-
que e depois da verificação, por parte
do sistema, das seguintes condições:
❒motor desligado;
❒apagamento do quadro de instru-
mentos com o veículo estacionado;
❒chave electrónica extraída do dispo-
sitivo de arranque.AVISOSe, em seguida a uma tentati-
va de acendimento do quadro instru-
mentos e/ou arranque do motor, no dis-
play é visualizada a mensagem “Sistema
de protecção do veículo não disponível”,
repetir a operação agindo no volante, de
modo a facilitar a operação de desblo-
queio da direcção. A visualização da men-
sagem no display não compromete a fun-
cionalidade da trava da direcção.
001-040 Alfa BRERA por 28-08-2008 14:28 Pagina 21

22
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
INDICADOR DE NÍVEL DO
COMBUSTÍVEL fig. 15
O ponteiro indica a quantidade de com-
bustível presente no reservatório.
0- reservatório vazio.
1- reservatório cheio (ver quanto des-
crito no parágrafo “Abastecimento do
veículo”).
A luz avisadora no indicador de nível do
combustível acende quando no reser-
vatório restam cerca de 10 litros de com-
bustível. Em concomitância de autono-
mia inferior a 50 km (ou 31 mi), o dis-
play visualiza uma mensagem de aviso.
Se, a luz avisadora K
lampeja durante a mar-
cha dirija-se aos Ser-
viços Autorizados Alfa Romeo.
A0F00177mfig. 15
INSTRUMENTOS
DE BORDO
CONTA-ROTAÇÕES
O conta-rotações fornece a indicação do
regime de rotação do motor. Quando o
índice do conta-rotações se encontra no
sector vermelho situado em proximida-
de do fundo escala, o motor esta fun-
cionando a um regime muito elevado,
danoso para a integridade dos órgãos
mecânicos: se recomenda de não pro-
ceder com o indicador do conta-rotações
em correspondência desta zona.
AVISOO sistema de controlo da in-
jecção electrónica bloqueia progressiva-
mente o afluxo de combustível quando
o motor está “fora de rotações” (índice
do conta-rotações na zona vermelha)
com a conseguinte e progressiva perda
de potência do motor, de modo a repor
o regime de rotação abaixo do limite de
segurança.O conta-rotações, com o motor ao ra-
lenti, pode indicar uma elevação de re-
gime gradual ou repentina a segunda
dos casos. Este comportamento é regu-
lar e não deve preocupar enquanto isto
pode verificar-se, por exemplo, na acti-
vação do climatizador ou do electro-ven-
tilador. Nestes casos uma variação de
rotações lenta serve a proteger o esta-
do de carga da bateria.
