2009 YAMAHA YZ250F Notices Demploi (in French)

2-12
COUPLE DE SERRAGE
CHÂSSIS
Le couple de serrage des parties marquées △ doit être vérifié après le rodage ou avant chaque course.
Couronne arrière M18 × 1.0 1 75 7.5 54
Retenue de joint d'étanchéité de l'arbre secondaire M6 × 1.0 2 10 1.0 7.2
Segment M8 × 1.25 1 30 3.0 22
Guide de sélecteur M6 × 1.0 2 10 1.0 7.2
Doigt de verrouillage M6 × 1.0 1 10 1.0 7.2
Sélecteur M6 × 1.0 1 12 1.2 8.7Pièce à serrer Diamètre du filet QtéCouple de serrage
Nm m•kg ft•lb
Pièce à serrer Diamètre du filet QtéCouple de serrage
Nm m•kg ft•lb
△Té supérieur et fourreau M8 × 1.25 4 21 2.1 15
△Té inférieur et fourreau M8 × 1.25 4 21 2.1 15
△Té supérieur et arbre de direction M24 × 1.0 1 145 14.5 105
△Support de guidon supérieur et inférieur M8 × 1.25 4 28 2.8 20
△Support de guidon inférieur et té supérieur M10 × 1.25 2 34 3.4 25
△Colonne de direction et écrou de direction M28 × 1.0 1 Voir N.B.
Fourche et amortisseur complet M51 × 1.5 2 30 3.0 22
Fourche et dispositif de réglage adjuster M22 × 1.25 2 55 5.5 40
Amortisseur complet et soupape de base M42 × 1.5 2 29 2.9 21
Dispositif de réglage et amortisseur complet M12 × 1.25 2 29 2.9 21
Vis de purge de la fourche et valve de réglage M5 × 0.8 2 1 0.1 0.7
△Fourche et protection de fourche M6 × 1.0 6 5 0.5 3.6
△Té inférieur et guide de durit de frein M6 × 1.0 1 4 0.4 2.9
△Protection de fourche et support de durit de frein M6 × 1.0 2 8 0.8 5.8
Capuchon de la poignée des gaz M5 × 0.8 2 4 0.4 2.9
△Maître-cylindre de frein avant M6 × 1.0 2 9 0.9 6.5
Boulon de montage du levier de frein M6 × 1.0 1 6 0.6 4.3
Ecrou de montage du levier de frein M6 × 1.0 1 6 0.6 4.3
Contre-écrou de réglage de position du levier de frein M6 × 1.0 1 5 0.5 3.6
Support de levier d'embrayage M6 × 1.0 2 5 0.5 3.6
Ecrou de montage du levier d'embrayage M6 × 1.0 1 4 0.4 2.9
Contre-écrou de position de levier d'embrayage M5 × 0.8 1 5 0.5 3.6
Support du levier de démarrage à chaud M5 × 0.8 2 4 0.4 2.9
Couvercle de maître-cylindre de frein avant M4 × 0.7 2 2 0.2 1.4
△Boulon de raccord de durit de frein avant M10 × 1.25 2 30 3.0 22
△Etrier de frein avant M8 × 1.25 2 28 2.8 20
Bouchon de goupille de plaquette M10 × 1.0 2 3 0.3 2.2
△Etrier de frein avant et goupille de plaquette M10 × 1.0 1 18 1.8 13
△Etrier de frein arrière et goupille de plaquette M10 × 1.0 1 18 1.8 13
△Etrier de frein et vis de purge M8 × 1.25 2 6 0.6 4.3
△Axe de roue avant et écrou d'axe M16 × 1.5 1 105 10.5 75
△Support d'axe de roue avant M8 × 1.25 4 21 2.1 15
△Disque de frein avant M6 × 1.0 6 12 1.2 8.7

2-13
COUPLE DE SERRAGE
△Disque de frein arrière M6 × 1.0 6 14 1.4 10
△Repose-pied et cadre M10 × 1.25 4 55 5.5 40
△Pédale de frein M8 × 1.25 1 26 2.6 19
△Maître-cylindre de frein arrière M6 × 1.0 2 10 1.0 7.2
Couvercle de maître-cylindre de frein arrière M4 × 0.7 2 2 0.2 1.4
△Boulon de raccord de durit de frein arrière M10 × 1.25 2 30 3.0 22
△Axe de roue arrière et écrou d'axe M22 × 1.5 1 135 13.5 98
△Ecrou (rayon) — 72 3 0.3 2.2
△Pignon de roue arrière M8 × 1.25 6 42 4.2 30
△Couvre-disque de frein arrière M6 × 1.0 2 10 1.0 7.2
△Protection d'étrier de frein arrière M6 × 1.0 2 7 0.7 5.1
Boulon de réglage et contre-écrou du tendeur de la chaîne
de transmissionM8 × 1.25 2 19 1.9 12
Ancrage du moteur:
△Moteur et support de moteur (avant) M10 × 1.25 1 53 5.3 38
△Moteur et cadre (inférieur) M10 × 1.25 1 53 5.3 38
△Support de moteur supérieur et cadre M8 × 1.25 4 34 3.4 25
△Support de moteur inférieur et cadre M8 × 1.25 4 38 3.8 27
△Moteur et support de moteur (supérieur) M10 × 1.25 1 55 5.5 40
Protège-carter inférieur M6 × 1.0 3 10 1.0 7.2
△Protège-carter droit M6 × 1.0 1 10 1.0 7.2
Support de boîtier CDI M6 × 1.0 2 7 0.7 5.1
Guide-câble et support de boîtier CDI M5 × 0.8 2 4 0.4 2.9
Guide-câble et cadre M5 × 0.8 1 5 0.5 3.6
△Boulon-pivot et écrou M16 × 1.5 1 85 8.5 61
△Bras relais et bras oscillant M14 × 1.5 1 70 7.0 50
△Bras relais et bielle M14 × 1.5 1 80 8.0 58
△Bielle et cadre M14 × 1.5 1 80 8.0 58
△Amortisseur arrière et cadre M10 × 1.25 1 56 5.6 40
△Amortisseur arrière et bras relais M10 × 1.25 1 53 5.3 38
△Cadre arrière (supérieur) M8 × 1.25 1 38 3.8 27
△Cadre arrière (inférieur) M8 × 1.25 2 32 3.2 23
△Bras oscillant et support de durit de frein M5 × 0.8 4 3 0.3 2.2
Bras oscillant et renfort M4 × 0.7 4 2 0.2 1.4
Tendeur de chaîne de transmission supérieur M8 × 1.25 1 16 1.6 11
Tendeur de chaîne de transmission inférieur M8 × 1.25 1 16 1.6 11
Support de chaîne de transmission M6 × 1.0 3 7 0.7 5.1
△Fixation et bras oscillant M5 × 0.8 4 6 0.6 4.3
△Noix de montage du réservoir de carburant et cadre M10 × 1.25 1 20 2.0 14
△Réservoir de carburant M6 × 1.0 2 9 0.9 6.5
△Robinet de carburant M6 × 1.0 2 4 0.4 2.9
Support de positionnement de la selle et réservoir de car-
burantM6 × 1.0 1 7 0.7 5.1
Support de réservoir de carburant et réservoir de carburant M6 × 1.0 4 7 0.7 5.1Pièce à serrer Diamètre du filet QtéCouple de serrage
Nm m•kg ft•lb

2-14
COUPLE DE SERRAGE
1. Serrer d'abord l'écrou crénelé de direction à 38 Nm (3.8 m•kg, 27 ft•lb) à l'aide d'une clé à ergots, puis le desserrer d'un
tour.
2. Resserrer l'écrou crénelé de direction à 7 Nm (0.7 m•kg, 5.1 ft•lb).
PARTIE ELECTRIQUE △Prise d'air et réservoir de carburant M6 × 1.0 6 7 0.7 5.1
△Prise d'air et plaque de protection de radiateur (inférieure) M6 × 1.0 2 7 0.7 5.1
△Garde-boue avant M6 × 1.0 4 7 0.7 5.1
△Garde-boue arrière (avant) M6 × 1.0 2 7 0.7 5.1
△Garde-boue arrière (arrière) M6 × 1.0 2 16 1.6 11
△Cache latéral M6 × 1.0 2 7 0.7 5.1
Selle M8 × 1.25 2 23 2.3 17
△Plaque d'identification M6 × 1.0 1 7 0.7 5.1Pièce à serrer Diamètre du filet QtéCouple de serrage
Nm m•kg ft•lb
Pièce à serrer Diamètre du filet QtéCouple de serrage
Nm m•kg ft•lb
Stator M6 × 1.0 3 10 1.0 7.2
Rotor M12 × 1.25 1 56 5.6 40
Contacteur de point mort M5 × 0.8 2 4 0.4 2.9

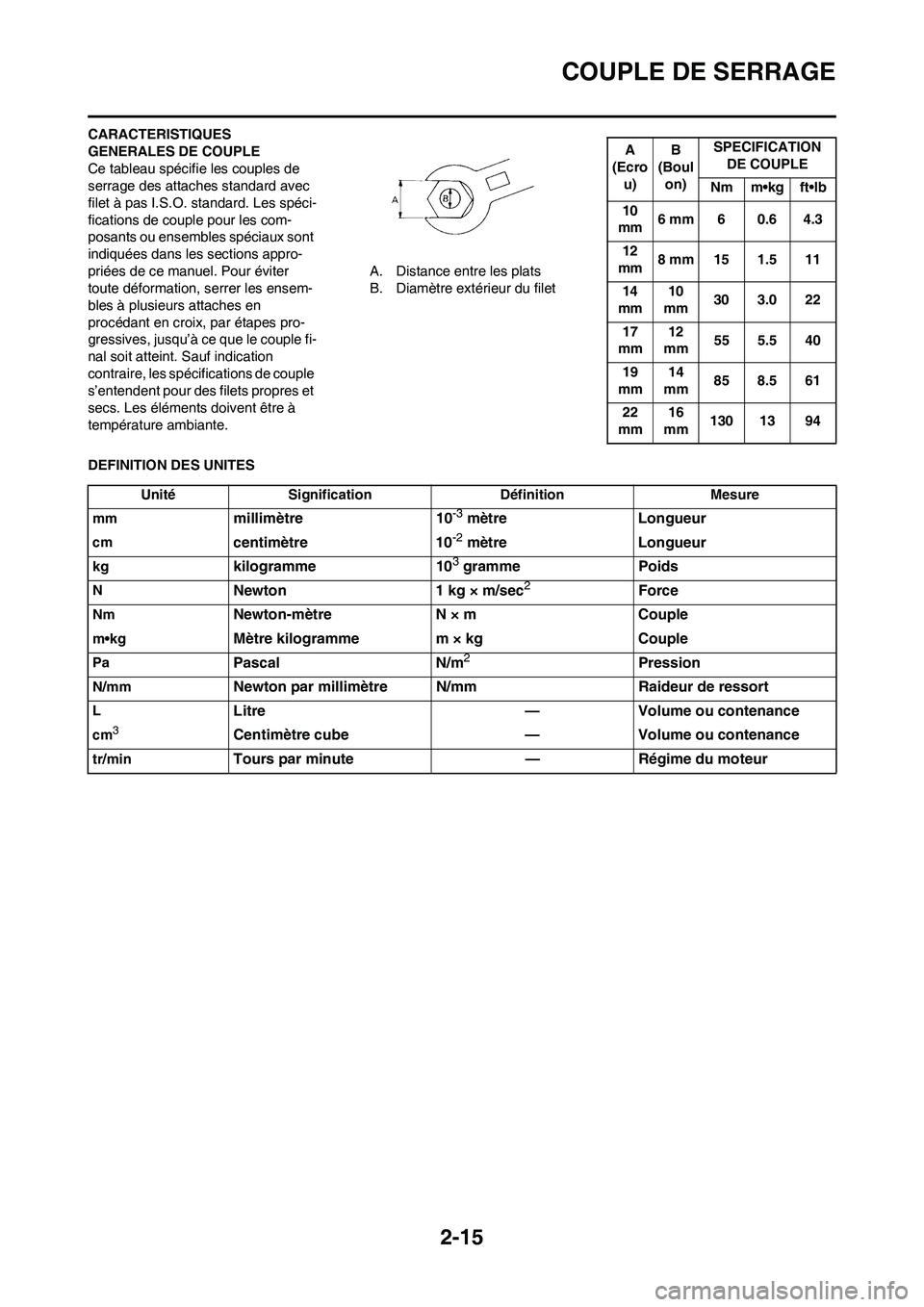

2-15
COUPLE DE SERRAGE
CARACTERISTIQUES
GENERALES DE COUPLE
Ce tableau spécifie les couples de
serrage des attaches standard avec
filet à pas I.S.O. standard. Les spéci-
fications de couple pour les com-
posants ou ensembles spéciaux sont
indiquées dans les sections appro-
priées de ce manuel. Pour éviter
toute déformation, serrer les ensem-
bles à plusieurs attaches en
procédant en croix, par étapes pro-
gressives, jusqu’à ce que le couple fi-
nal soit atteint. Sauf indication
contraire, les spécifications de couple
s’entendent pour des filets propres et
secs. Les éléments doivent être à
température ambiante.A. Distance entre les plats
B. Diamètre extérieur du filet
DEFINITION DES UNITES
A
(Ecro
u)B
(Boul
on)SPECIFICATION
DE COUPLE
Nm m•kg ft•lb
10
mm6 mm 6 0.6 4.3
12
mm8 mm 15 1.5 11
14
mm10
mm30 3.0 22
17
mm12
mm55 5.5 40
19
mm14
mm85 8.5 61
22
mm16
mm130 13 94
Unité Signification Définition Mesure
mm
millimètre 10-3 mètre Longueur
cmcentimètre 10-2 mètre Longueur
kgkilogramme 103 gramme Poids
NNewton 1 kg × m/sec2Force
NmNewton-mètre N × m Couple
m•kgMètre kilogramme m × kg Couple
PaPascal N/m2Pression
N/mmNewton par millimètre N/mm Raideur de ressort
LLitre — Volume ou contenance
cm3Centimètre cube — Volume ou contenance
tr/minTours par minute — Régime du moteur

2-16
COUPLE DE SERRAGE

2-17
DIAGRAMMES DE LUBRIFICATION
DIAGRAMMES DE
LUBRIFICATION
1. Elément de filtre à huile
2. Pompe à huile
3. Arbre secondaire
4. Arbre primaire
5. Arbre à cames d’admission
6. Arbre à cames d’échappement
7. Réservoir d’huile
8. Tuyau d’amenée d’huileA. Vers le réservoir d’huile

2-18
DIAGRAMMES DE LUBRIFICATION
1. Vilebrequin
2. Elément de filtre à huile
3. Réservoir d’huile
4. Durit d’huile
A. De la pompe à huile

2-19
SCHEMA DE CHEMINEMENT DES CABLES
SCHEMA DE
CHEMINEMENT DES
CABLES
1. Durit de mise à l'air du réservoir
de carburant
2. Durit de radiateur 1
3. Cache du connecteur
4. Durit de mise à l'air de la culasse
5. Durit de radiateur 4
6. Câble d'embrayage7. Fil du capteur de position de
papillon des gaz
8. Durit de mise à l'air du carbura-
teur
9. Support de moteur supérieur
10. Câble de starter à chaud
11. Durit de carburant12. Durit de trop-plein du carbura-
teur
A. Insérer l'extrémité de la durit de
mise à l'air du réservoir de car-
burant dans le trou de la colonne
de direction.
