2009 YAMAHA YFZ450 Manuale de Empleo (in Spanish)

10-3
1
2
3
4
5
6
7
8
910
11

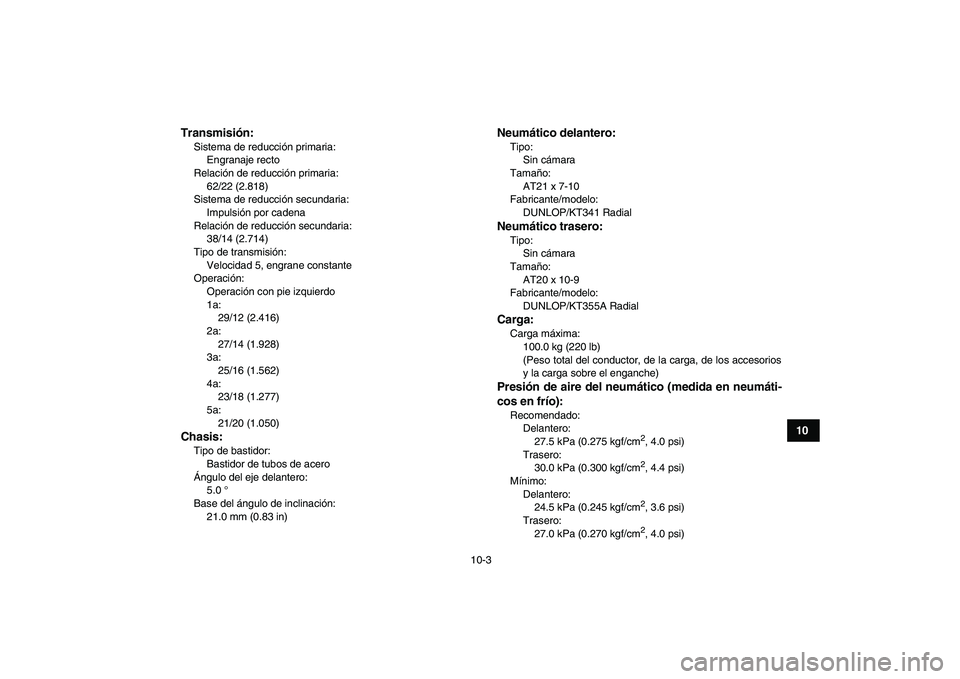

Transmisión:

Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
62/22 (2.818)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
38/14 (2.714)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
1a:
29/12 (2.416)
2a:
27/14 (1.928)
3a:
25/16 (1.562)
4a:
23/18 (1.277)
5a:
21/20 (1.050)
Chasis:
Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
5.0 °
Base del ángulo de inclinación:
21.0 mm (0.83 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
AT21 x 7-10
Fabricante/modelo:
DUNLOP/KT341 Radial
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
AT20 x 10-9
Fabricante/modelo:
DUNLOP/KT355A Radial
Carga:
Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)
Presión de aire del neumático (medida en neumáti-
cos en frío):
Recomendado:
Delantero:
27.5 kPa (0.275 kgf/cm
2

, 4.0 psi)
Trasero:
30.0 kPa (0.300 kgf/cm
2

, 4.4 psi)
Mínimo:
Delantero:
24.5 kPa (0.245 kgf/cm
2

, 3.6 psi)
Trasero:
27.0 kPa (0.270 kgf/cm
2

, 4.0 psi)

10-4
1
2
3
4
5
6
7
8
910
11

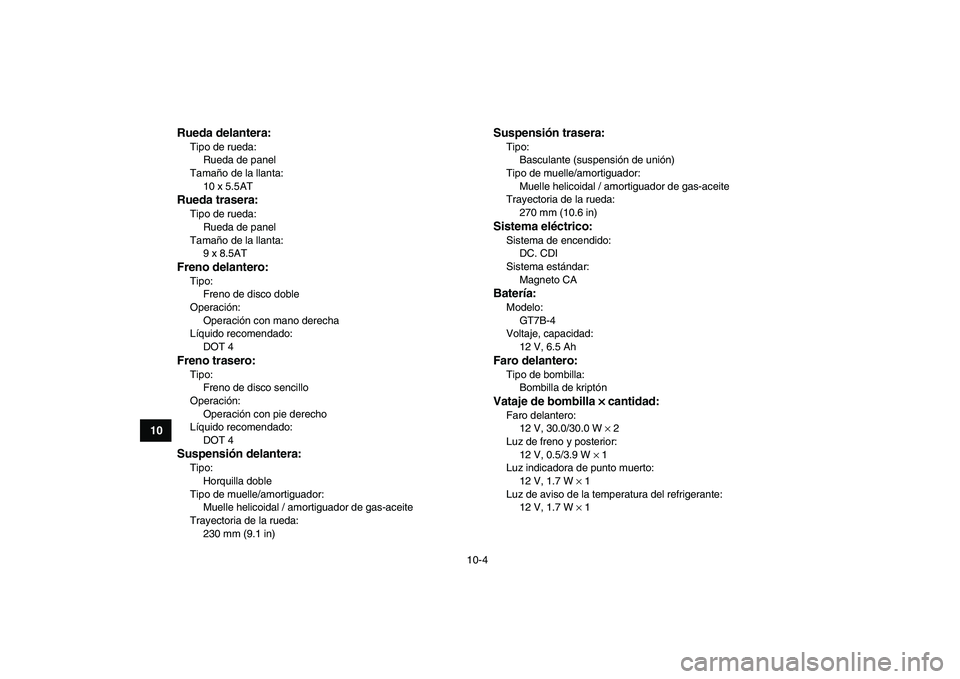

Rueda delantera:

Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 5.5AT
Rueda trasera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
9 x 8.5AT
Freno delantero:
Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
230 mm (9.1 in)
Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda:
270 mm (10.6 in)
Sistema eléctrico:
Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CA
Batería:
Modelo:
GT7B-4
Voltaje, capacidad:
12 V, 6.5 Ah
Faro delantero:
Tipo de bombilla:
Bombilla de kriptón
Vataje de bombilla
×× × ×
cantidad:
Faro delantero:
12 V, 30.0/30.0 W
×
2
Luz de freno y posterior:
12 V, 0.5/3.9 W
×
1
Luz indicadora de punto muerto:
12 V, 1.7 W
×
1
Luz de aviso de la temperatura del refrigerante:
12 V, 1.7 W
×
1

10-5
1
2
3
4
5
6
7
8
910
11

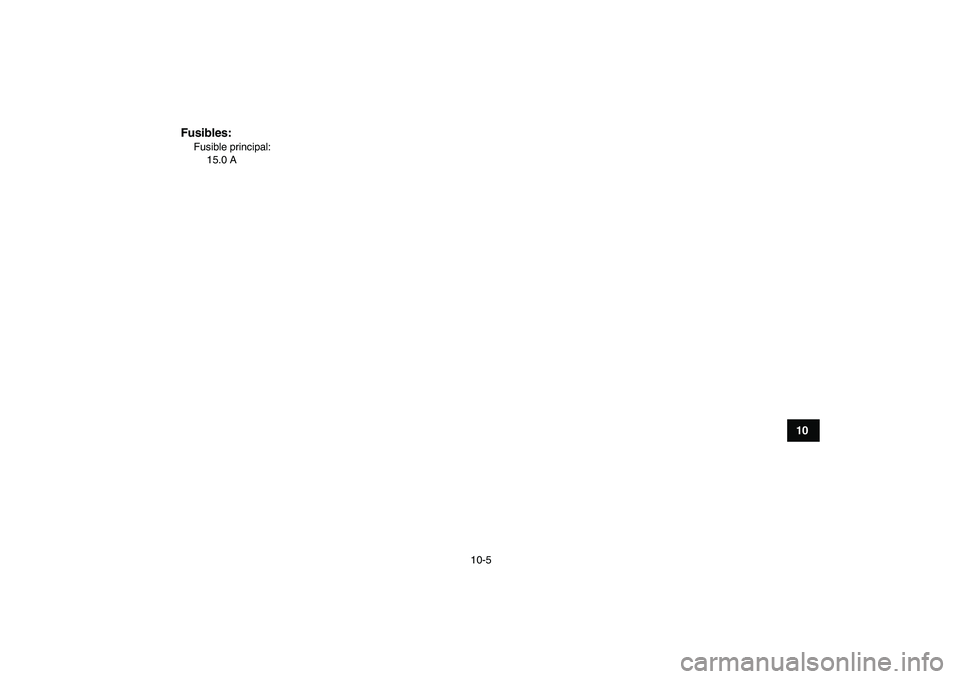

Fusibles:

Fusible principal:
15.0 A

11-1
1
2
3
4
5
6
7
8
9
1011

SBU26000

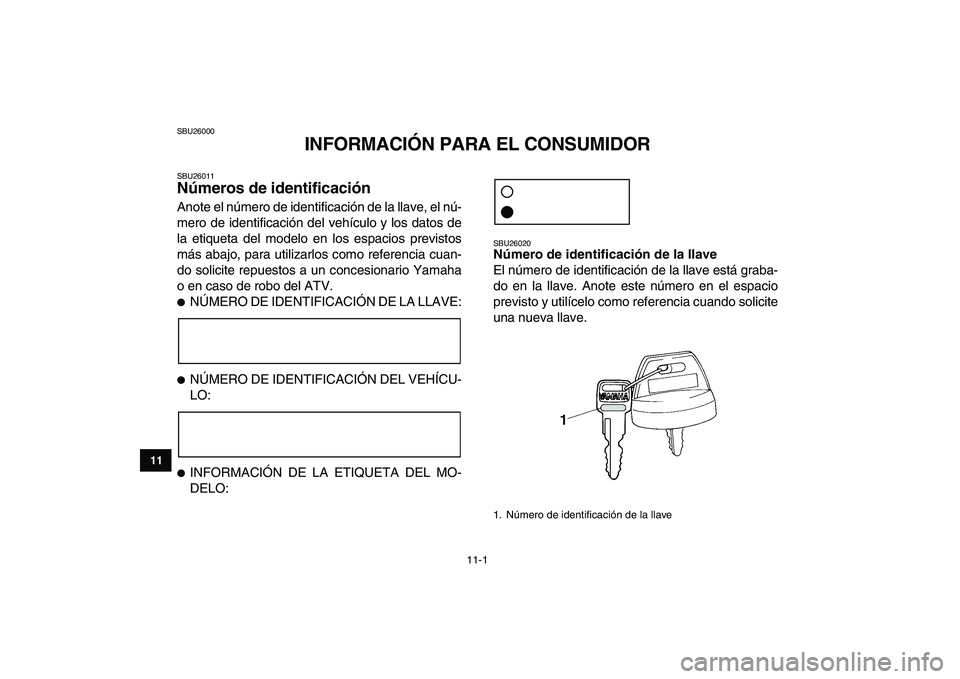

INFORMACIÓN PARA EL CONSUMIDOR
SBU26011
Números de identificación
Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.

NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:

NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:

INFORMACIÓN DE LA ETIQUETA DEL MO-
DELO:
SBU26020
Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.
1. Número de identificación de la llave

11-2
1
2
3
4
5
6
7
8
9
1011

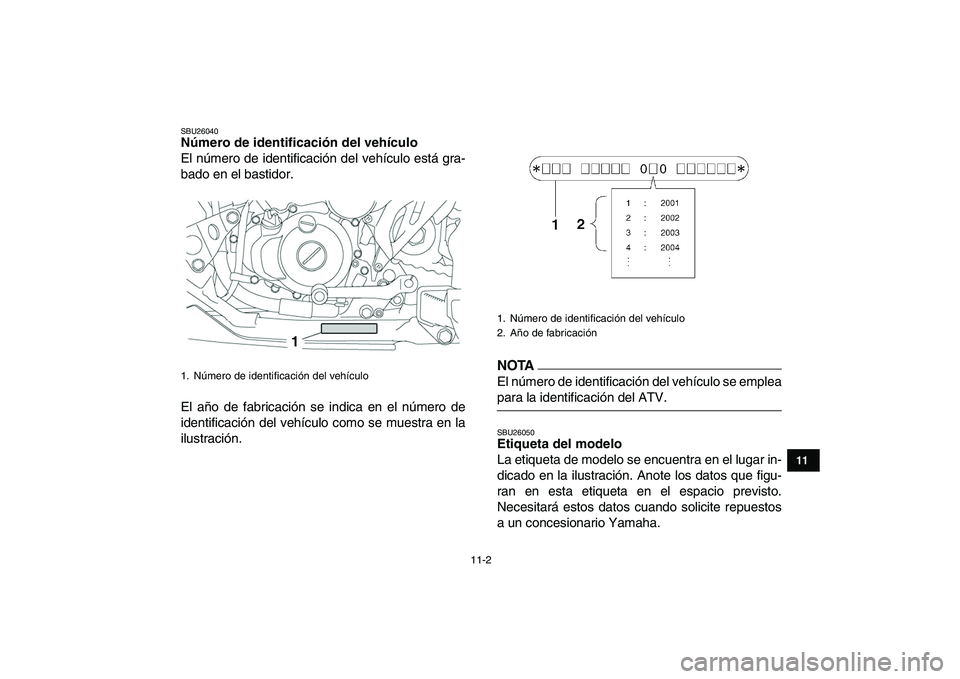

SBU26040
Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.NOTA

El número de identificación del vehículo se emplea
para la identificación del ATV.
SBU26050
Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1

1. Número de identificación del vehículo
2. Año de fabricación

11-3
1
2
3
4
5
6
7
8
9
1011

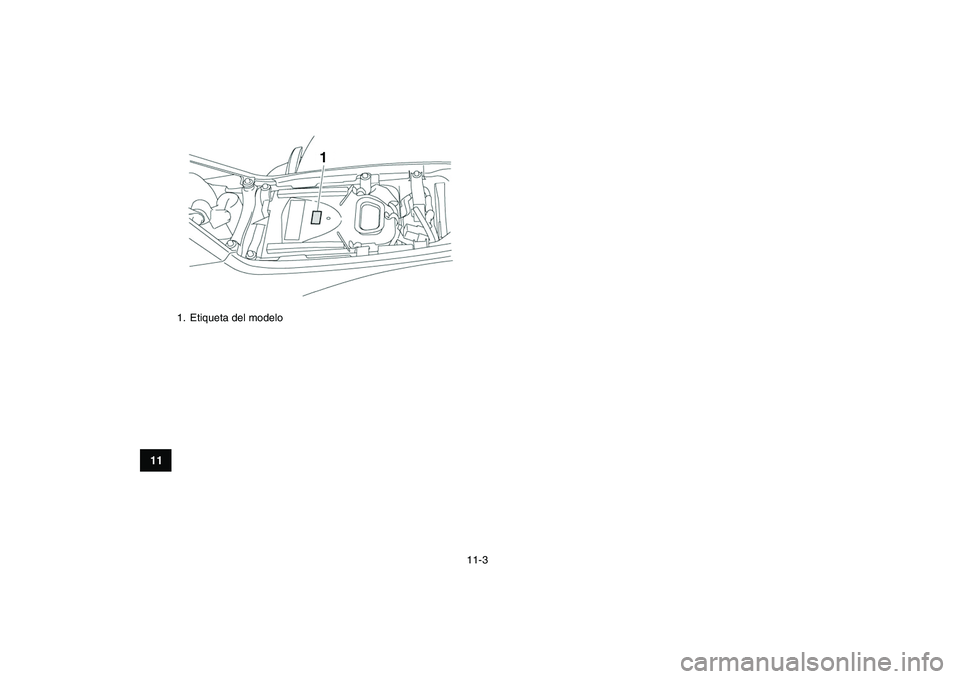

1. Etiqueta del modelo
1

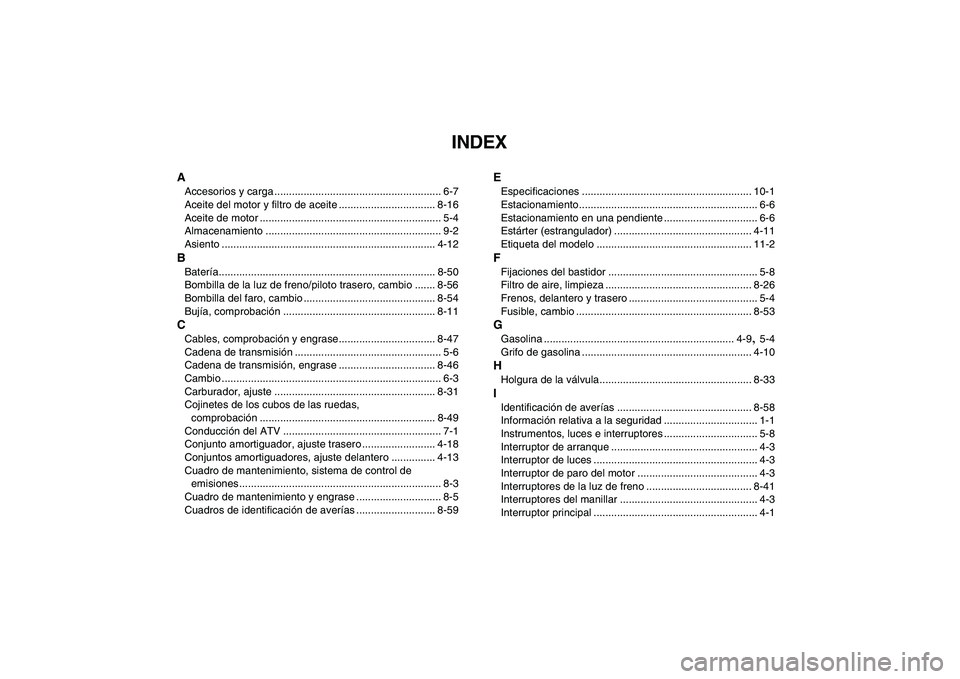

INDEX
A
Accesorios y carga ......................................................... 6-7
Aceite del motor y filtro de aceite ................................. 8-16
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-12
B
Batería.......................................................................... 8-50
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-56
Bombilla del faro, cambio ............................................. 8-54
Bujía, comprobación .................................................... 8-11
C
Cables, comprobación y engrase................................. 8-47
Cadena de transmisión .................................................. 5-6
Cadena de transmisión, engrase ................................. 8-46
Cambio ........................................................................... 6-3
Carburador, ajuste ....................................................... 8-31
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-49
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-18
Conjuntos amortiguadores, ajuste delantero ............... 4-13
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-3
Cuadro de mantenimiento y engrase ............................. 8-5
Cuadros de identificación de averías ........................... 8-59
E
Especificaciones .......................................................... 10-1
Estacionamiento............................................................. 6-6
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-11
Etiqueta del modelo ..................................................... 11-2
F
Fijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-26
Frenos, delantero y trasero ............................................ 5-4
Fusible, cambio ............................................................ 8-53
G
Gasolina ................................................................. 4-9
,
5-4
Grifo de gasolina .......................................................... 4-10
H
Holgura de la válvula.................................................... 8-33
I
Identificación de averías .............................................. 8-58
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-3
Interruptor de luces ........................................................ 4-3
Interruptor de paro del motor ......................................... 4-3
Interruptores de la luz de freno .................................... 8-41
Interruptores del manillar ............................................... 4-3
Interruptor principal ........................................................ 4-1

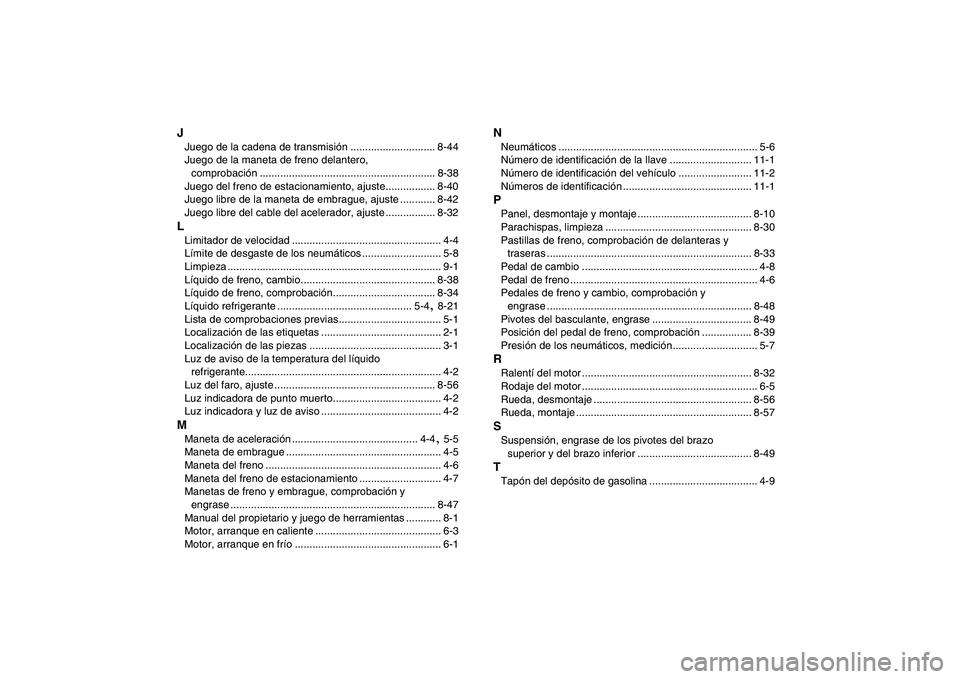

J
Juego de la cadena de transmisión ............................. 8-44
Juego de la maneta de freno delantero,
comprobación ............................................................ 8-38
Juego del freno de estacionamiento, ajuste................. 8-40
Juego libre de la maneta de embrague, ajuste ............ 8-42
Juego libre del cable del acelerador, ajuste ................. 8-32
L
Limitador de velocidad ................................................... 4-4
Límite de desgaste de los neumáticos ........................... 5-8
Limpieza ......................................................................... 9-1
Líquido de freno, cambio.............................................. 8-38
Líquido de freno, comprobación................................... 8-34
Líquido refrigerante .............................................. 5-4
,
8-21
Lista de comprobaciones previas................................... 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luz de aviso de la temperatura del líquido
refrigerante................................................................... 4-2
Luz del faro, ajuste ....................................................... 8-56
Luz indicadora de punto muerto..................................... 4-2
Luz indicadora y luz de aviso ......................................... 4-2
M
Maneta de aceleración ........................................... 4-4
,
5-5
Maneta de embrague ..................................................... 4-5
Maneta del freno ............................................................ 4-6
Maneta del freno de estacionamiento ............................ 4-7
Manetas de freno y embrague, comprobación y
engrase ...................................................................... 8-47
Manual del propietario y juego de herramientas ............ 8-1
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1
N
Neumáticos .................................................................... 5-6
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-2
Números de identificación ............................................ 11-1
P
Panel, desmontaje y montaje ....................................... 8-10
Parachispas, limpieza .................................................. 8-30
Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-33
Pedal de cambio ............................................................ 4-8
Pedal de freno ................................................................ 4-6
Pedales de freno y cambio, comprobación y
engrase ...................................................................... 8-48
Pivotes del basculante, engrase .................................. 8-49
Posición del pedal de freno, comprobación ................. 8-39
Presión de los neumáticos, medición............................. 5-7
R
Ralentí del motor .......................................................... 8-32
Rodaje del motor ............................................................ 6-5
Rueda, desmontaje ...................................................... 8-56
Rueda, montaje ............................................................ 8-57
S
Suspensión, engrase de los pivotes del brazo
superior y del brazo inferior ....................................... 8-49
T
Tapón del depósito de gasolina ..................................... 4-9
