MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
HAUM1650
Lubrificazione dei perni del for-
cellone Si devono lubrificare i perni del forcellone
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZE! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te. Lubrificante consigliato:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
U3D9H2H0.book Page 25 Monday, November 3, 2008 11:35 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU45511

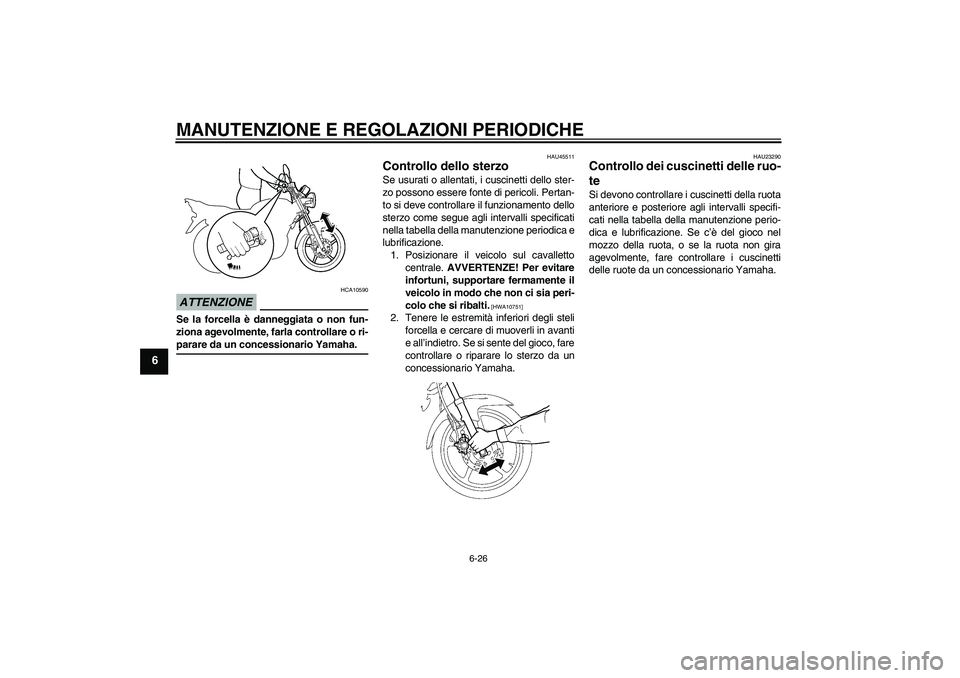

Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale. AVVERTENZE! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle ruo-
te Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
U3D9H2H0.book Page 26 Monday, November 3, 2008 11:35 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
HAU23385

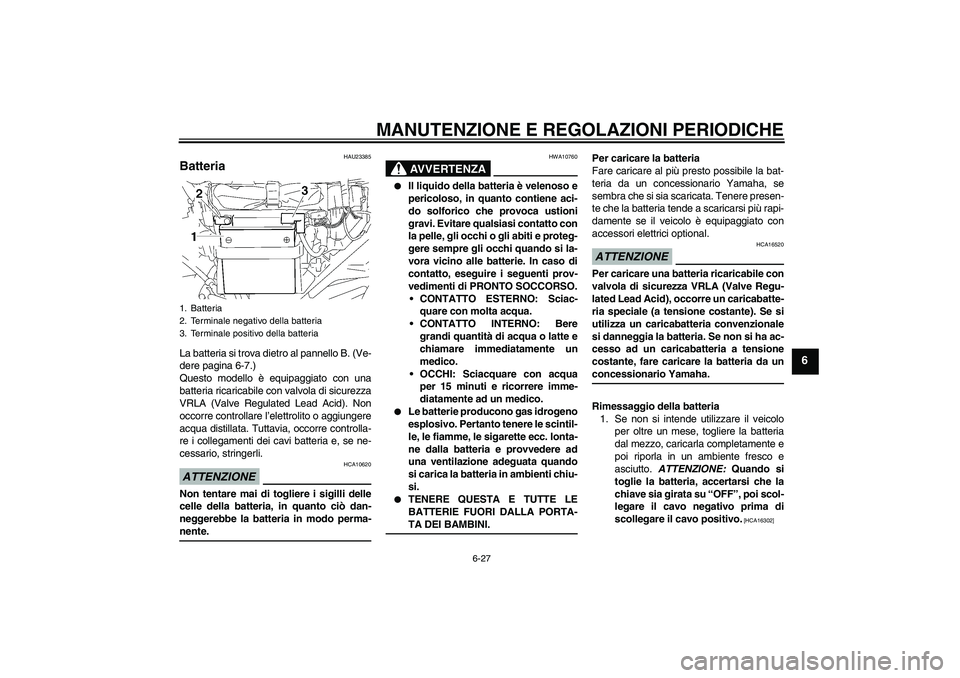

Batteria La batteria si trova dietro al pannello B. (Ve-
dere pagina 6-7.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.ATTENZIONE
HCA10620
Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-nente.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16520
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria. Se non si ha ac-
cesso ad un caricabatteria a tensione
costante, fare caricare la batteria da unconcessionario Yamaha.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
1. Batteria
2. Terminale negativo della batteria
3. Terminale positivo della batteria
U3D9H2H0.book Page 27 Monday, November 3, 2008 11:35 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possonoprovocare danni permanenti alla stessa.
HAU43212

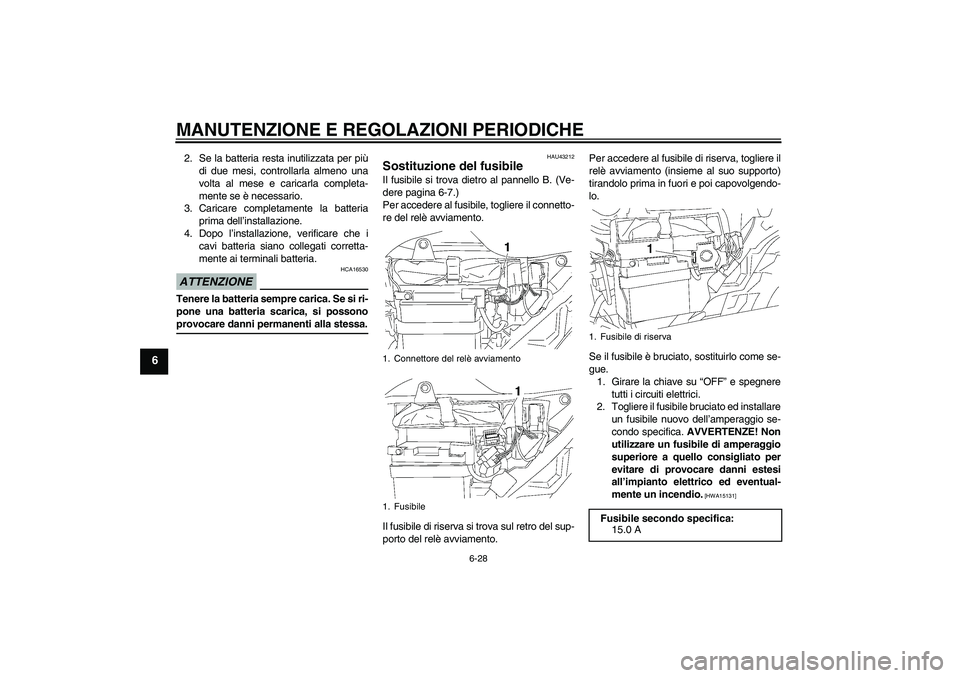

Sostituzione del fusibile Il fusibile si trova dietro al pannello B. (Ve-
dere pagina 6-7.)
Per accedere al fusibile, togliere il connetto-
re del relè avviamento.
Il fusibile di riserva si trova sul retro del sup-
porto del relè avviamento.Per accedere al fusibile di riserva, togliere il
relè avviamento (insieme al suo supporto)
tirandolo prima in fuori e poi capovolgendo-
lo.
Se il fusibile è bruciato, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
tutti i circuiti elettrici.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZE! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
1. Connettore del relè avviamento
1. Fusibile
1. Fusibile di riservaFusibile secondo specifica:
15.0 A
U3D9H2H0.book Page 28 Monday, November 3, 2008 11:35 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
3. Girare la chiave su “ON” ed accendere
i circuiti elettrici per controllare se le
apparecchiature elettriche funzionano.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU43191

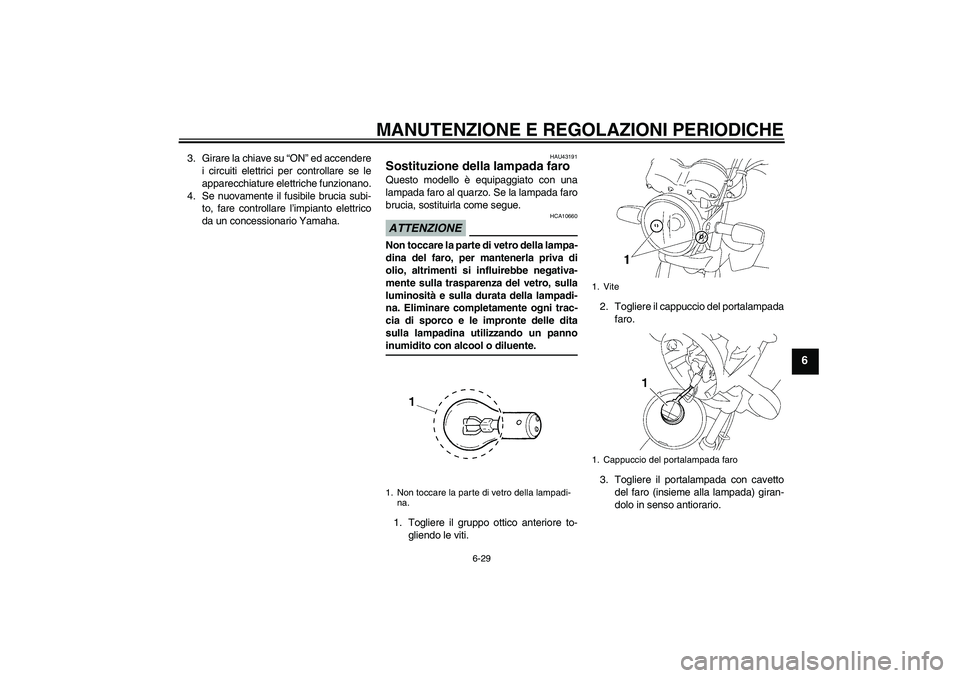

Sostituzione della lampada faro Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un pannoinumidito con alcool o diluente.
1. Togliere il gruppo ottico anteriore to-
gliendo le viti.2. Togliere il cappuccio del portalampada
faro.
3. Togliere il portalampada con cavetto
del faro (insieme alla lampada) giran-
dolo in senso antiorario.1. Non toccare la parte di vetro della lampadi-
na.
1. Vite
1. Cappuccio del portalampada faro
U3D9H2H0.book Page 29 Monday, November 3, 2008 11:35 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
4. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
5. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.6. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
7. Installare il cappuccio del portalampa-
da faro.
8. Installare il gruppo ottico anteriore in-
stallando le viti.
9. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU24133
Sostituzione della lampada fana-
lino posteriore/stop 1. Togliere la lente fanalino posterio-
re/stop togliendo le viti.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
1. Portalampada con cavetto del faro
1. Lampadina del faro
1
1. Vite
1. Lampada fanalino posteriore/stop
U3D9H2H0.book Page 30 Monday, November 3, 2008 11:35 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando le viti.
ATTENZIONE: Non stringere ecces-
sivamente le viti, altrimenti la lente
potrebbe rompersi.
[HCA10681]HAU24204
Sostituzione della lampada indi-

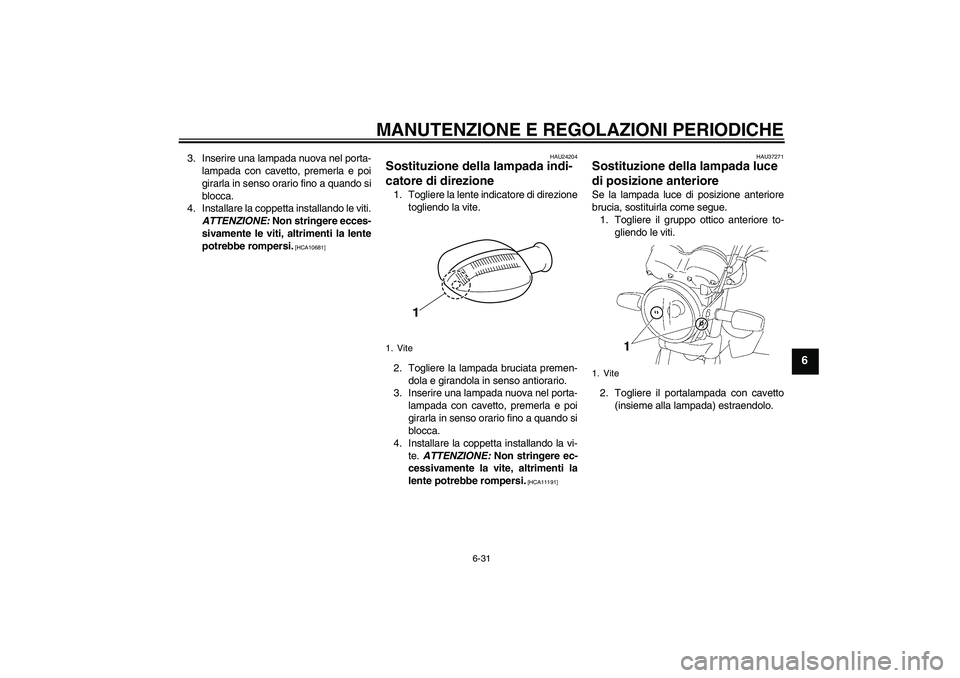

catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191]HAU37271
Sostituzione della lampada luce
di posizione anteriore Se la lampada luce di posizione anteriore
brucia, sostituirla come segue.
1. Togliere il gruppo ottico anteriore to-
gliendo le viti.
2. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
1. Vite
1
1. Vite
U3D9H2H0.book Page 31 Monday, November 3, 2008 11:35 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo ottico anteriore in-
stallando le viti.
HAU24360

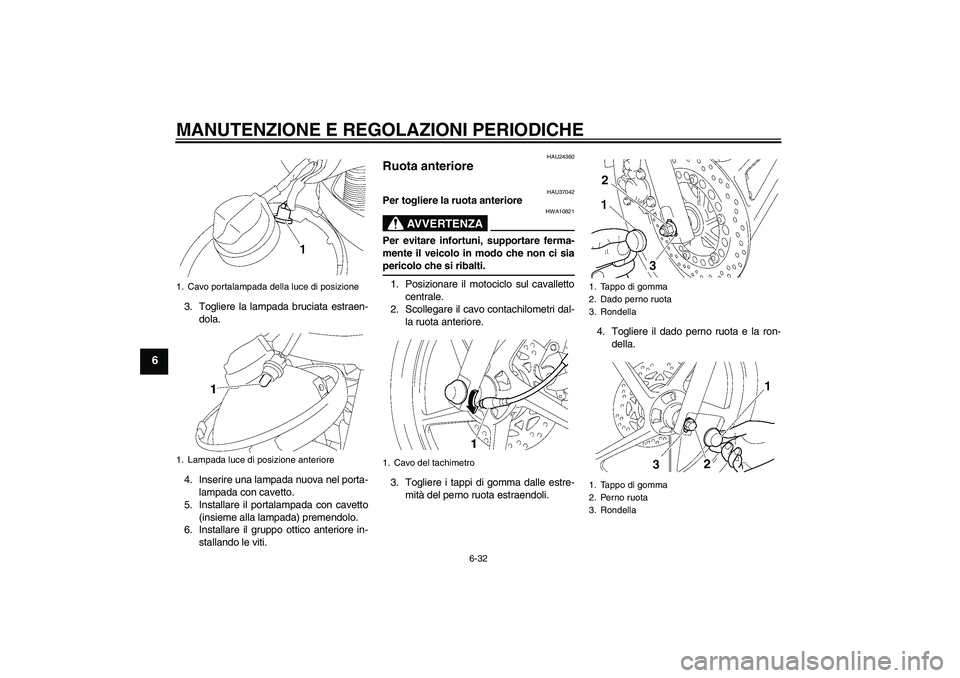

Ruota anteriore
HAU37042
Per togliere la ruota anteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci siapericolo che si ribalti.
1. Posizionare il motociclo sul cavalletto
centrale.
2. Scollegare il cavo contachilometri dal-
la ruota anteriore.
3. Togliere i tappi di gomma dalle estre-
mità del perno ruota estraendoli.4. Togliere il dado perno ruota e la ron-
della.
1. Cavo portalampada della luce di posizione
1. Lampada luce di posizione anteriore
1. Cavo del tachimetro
1. Tappo di gomma
2. Dado perno ruota
3. Rondella
1. Tappo di gomma
2. Perno ruota
3. Rondella
