2009 YAMAHA YBR125 Manuale duso (in Italian)

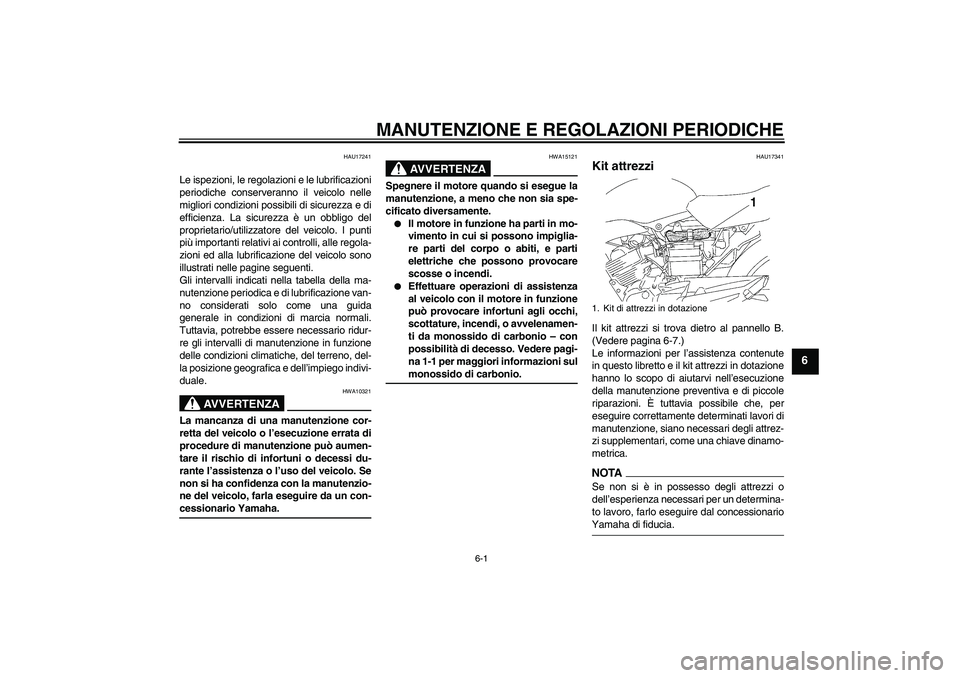

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-1
6
HAU17241
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle regola-
zioni ed alla lubrificazione del veicolo sono
illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, potrebbe essere necessario ridur-
re gli intervalli di manutenzione in funzione
delle condizioni climatiche, del terreno, del-
la posizione geografica e dell’impiego indivi-
duale.
AVVERTENZA
HWA10321
La mancanza di una manutenzione cor-
retta del veicolo o l’esecuzione errata di
procedure di manutenzione può aumen-
tare il rischio di infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confidenza con la manutenzio-
ne del veicolo, farla eseguire da un con-cessionario Yamaha.
AVVERTENZA
HWA15121
Spegnere il motore quando si esegue la
manutenzione, a meno che non sia spe-
cificato diversamente.

Il motore in funzione ha parti in mo-
vimento in cui si possono impiglia-
re parti del corpo o abiti, e parti
elettriche che possono provocare
scosse o incendi.


Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni agli occhi,
scottature, incendi, o avvelenamen-
ti da monossido di carbonio – con
possibilità di decesso. Vedere pagi-
na 1-1 per maggiori informazioni sulmonossido di carbonio.
HAU17341
Kit attrezzi Il kit attrezzi si trova dietro al pannello B.
(Vedere pagina 6-7.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dinamo-
metrica.NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionarioYamaha di fiducia.1. Kit di attrezzi in dotazione
U3D9H2H0.book Page 1 Monday, November 3, 2008 11:35 AM

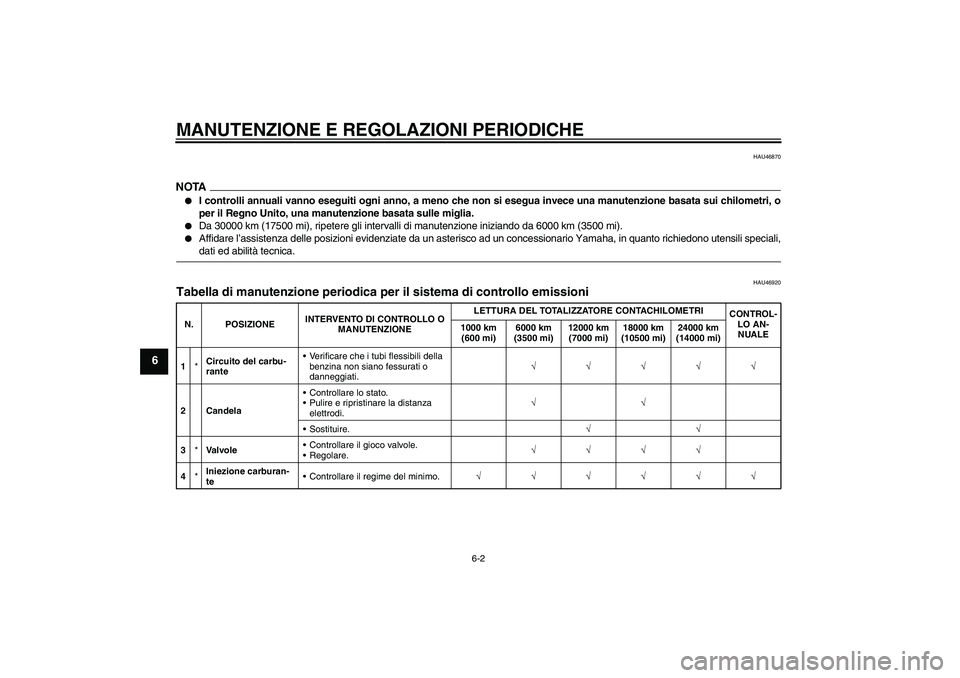

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
HAU46870
NOTA

I controlli annuali vanno eseguiti ogni anno, a meno che non si esegua invece una manutenzione basata sui chilometri, o
per il Regno Unito, una manutenzione basata sulle miglia.


Da 30000 km (17500 mi), ripetere gli intervalli di manutenzione iniziando da 6000 km (3500 mi).


Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,dati ed abilità tecnica.
HAU46920
Tabella di manutenzione periodica per il sistema di controllo emissioni N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Circuito del carbu-
rante Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati.√√√√√
2Candela Controllare lo stato.
 Pulire e ripristinare la distanza
elettrodi.√√
Sostituire.√√
3*Va l vo l e Controllare il gioco valvole.
 Regolare.√√√√
4*Iniezione carburan-
te Controllare il regime del minimo.√√√√√√
U3D9H2H0.book Page 2 Tuesday, November 11, 2008 11:00 AM

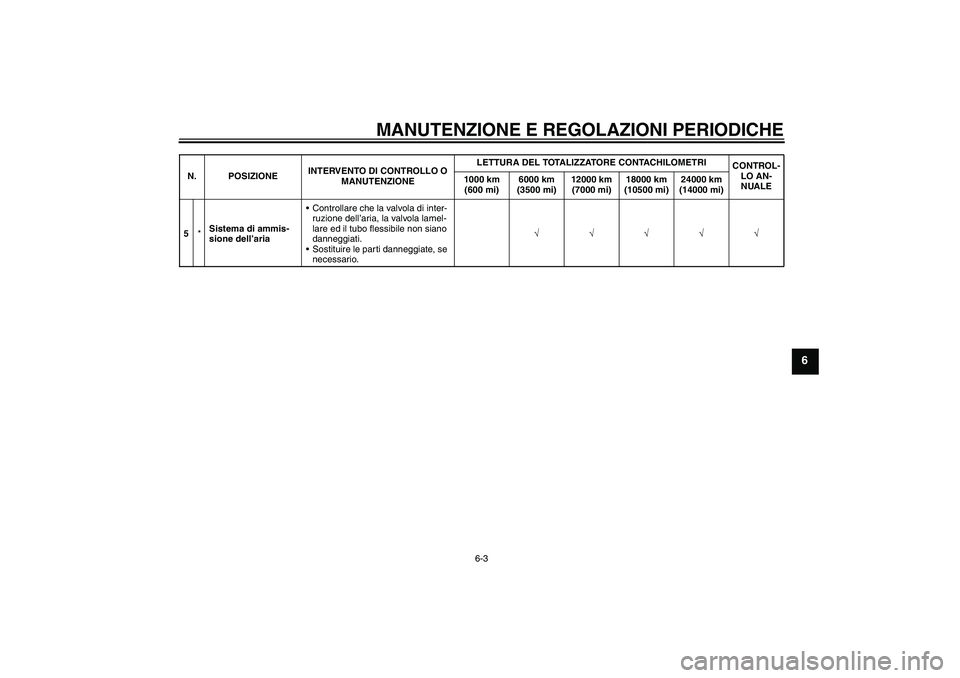

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
5*Sistema di ammis-
sione dell’ariaControllare che la valvola di inter-
ruzione dell’aria, la valvola lamel-
lare ed il tubo flessibile non siano
danneggiati.
Sostituire le parti danneggiate, se
necessario.√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U3D9H2H0.book Page 3 Tuesday, November 11, 2008 11:00 AM

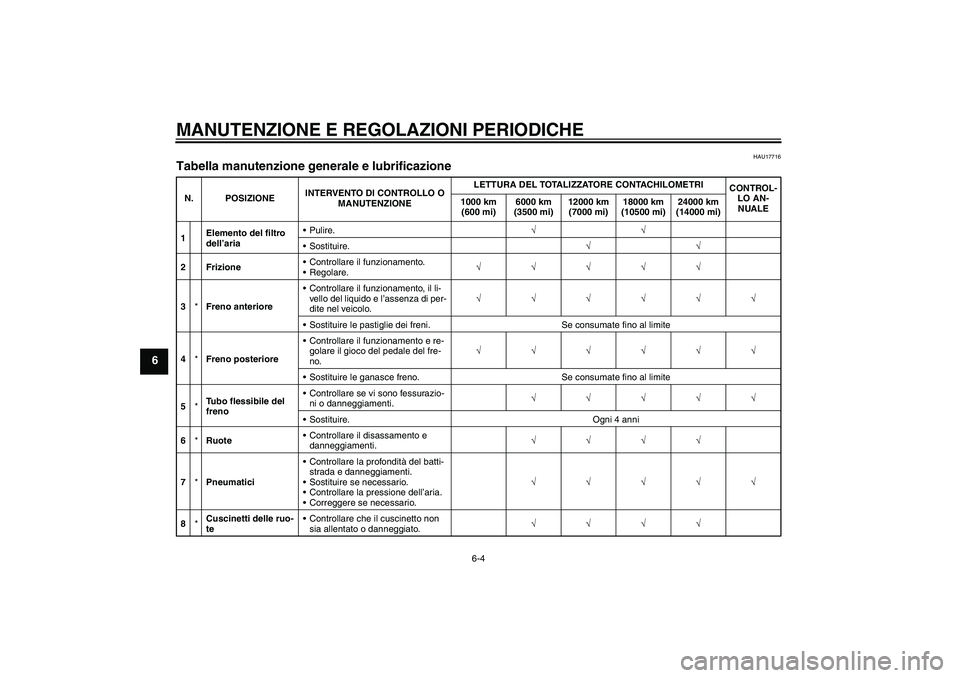

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
HAU17716
Tabella manutenzione generale e lubrificazione N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1Elemento del filtro
dell’ariaPulire.√√
Sostituire.√√
2 FrizioneControllare il funzionamento.
Regolare.√√√√√
3*Freno anterioreControllare il funzionamento, il li-
vello del liquido e l’assenza di per-
dite nel veicolo.√√√√√√
Sostituire le pastiglie dei freni. Se consumate fino al limite
4*Freno posterioreControllare il funzionamento e re-
golare il gioco del pedale del fre-
no.√√√√√√
Sostituire le ganasce freno. Se consumate fino al limite
5*Tubo flessibile del
frenoControllare se vi sono fessurazio-
ni o danneggiamenti.√√√√√
Sostituire. Ogni 4 anni
6*RuoteControllare il disassamento e
danneggiamenti.√√√√
7*PneumaticiControllare la profondità del batti-
strada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√√
8*Cuscinetti delle ruo-
teControllare che il cuscinetto non
sia allentato o danneggiato.√√√√
U3D9H2H0.book Page 4 Tuesday, November 11, 2008 11:00 AM

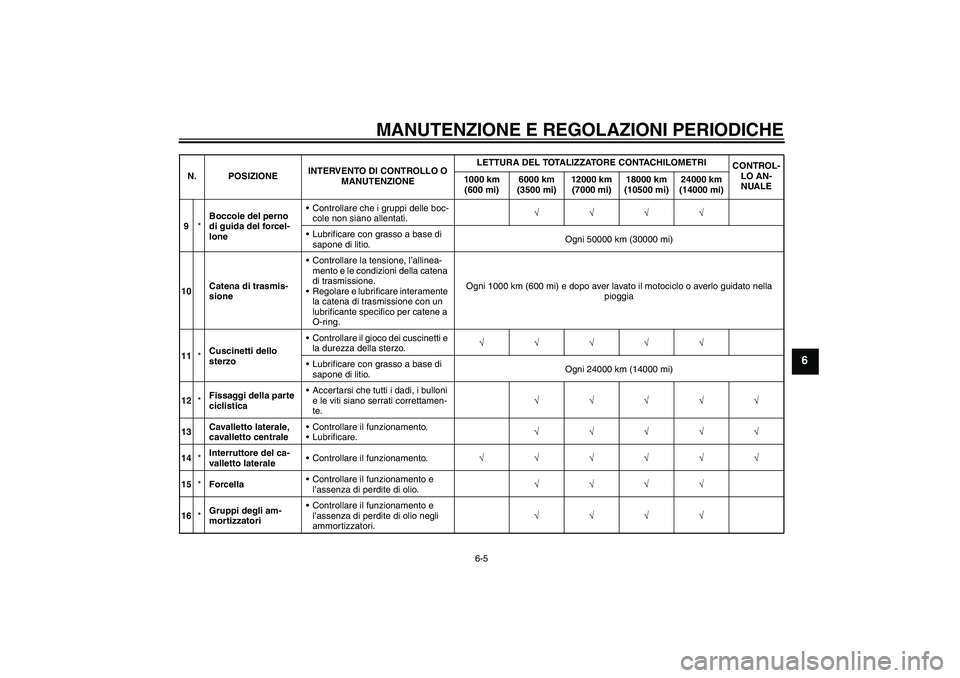

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
9*Boccole del perno
di guida del forcel-
loneControllare che i gruppi delle boc-
cole non siano allentati.√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 50000 km (30000 mi)
10Catena di trasmis-
sioneControllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
Regolare e lubrificare interamente
la catena di trasmissione con un
lubrificante specifico per catene a
O-ring.Ogni 1000 km (600 mi) e dopo aver lavato il motociclo o averlo guidato nella
pioggia
11*Cuscinetti dello
sterzoControllare il gioco dei cuscinetti e
la durezza della sterzo.√√√√√
Lubrificare con grasso a base di
sapone di litio.Ogni 24000 km (14000 mi)
12*Fissaggi della parte
ciclisticaAccertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te.√√√√√
13Cavalletto laterale,
cavalletto centraleControllare il funzionamento.
Lubrificare.√√√√√
14*Interruttore del ca-
valletto lateraleControllare il funzionamento.√√√√√√
15*ForcellaControllare il funzionamento e
l’assenza di perdite di olio.√√√√
16*Gruppi degli am-
mortizzatoriControllare il funzionamento e
l’assenza di perdite di olio negli
ammortizzatori.√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U3D9H2H0.book Page 5 Tuesday, November 11, 2008 11:00 AM

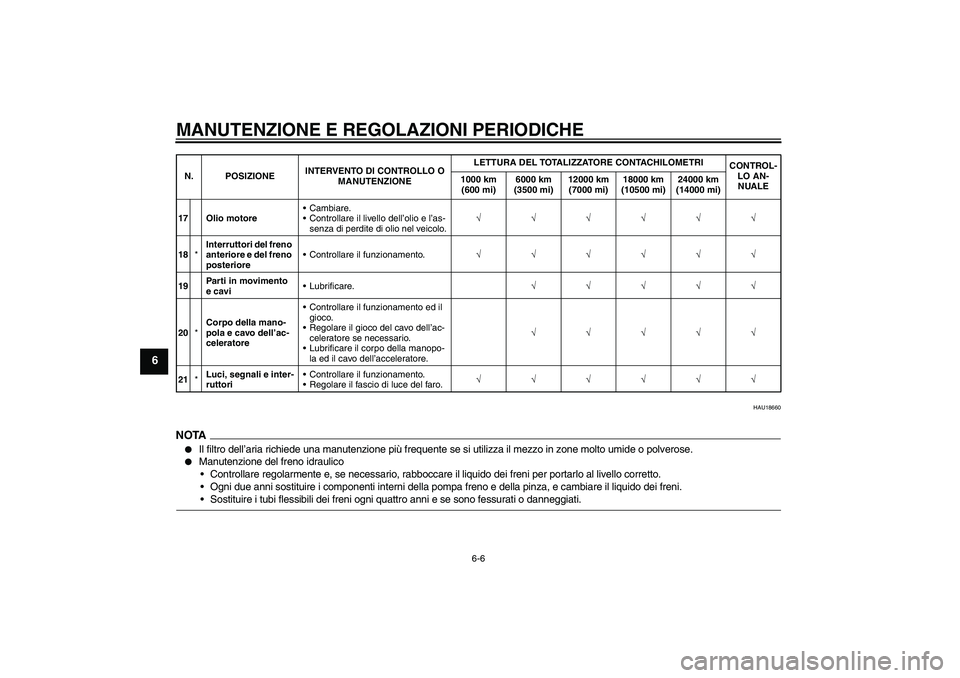

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
HAU18660
NOTA

Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo in zone molto umide o polverose.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
17 Olio motoreCambiare.
Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veicolo.√√√√√√
18*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√√
19Parti in movimento
e caviLubrificare.√√√√√
20*Corpo della mano-
pola e cavo dell’ac-
celeratoreControllare il funzionamento ed il
gioco.
Regolare il gioco del cavo dell’ac-
celeratore se necessario.
Lubrificare il corpo della manopo-
la ed il cavo dell’acceleratore.√√√√√
21*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U3D9H2H0.book Page 6 Tuesday, November 11, 2008 11:00 AM

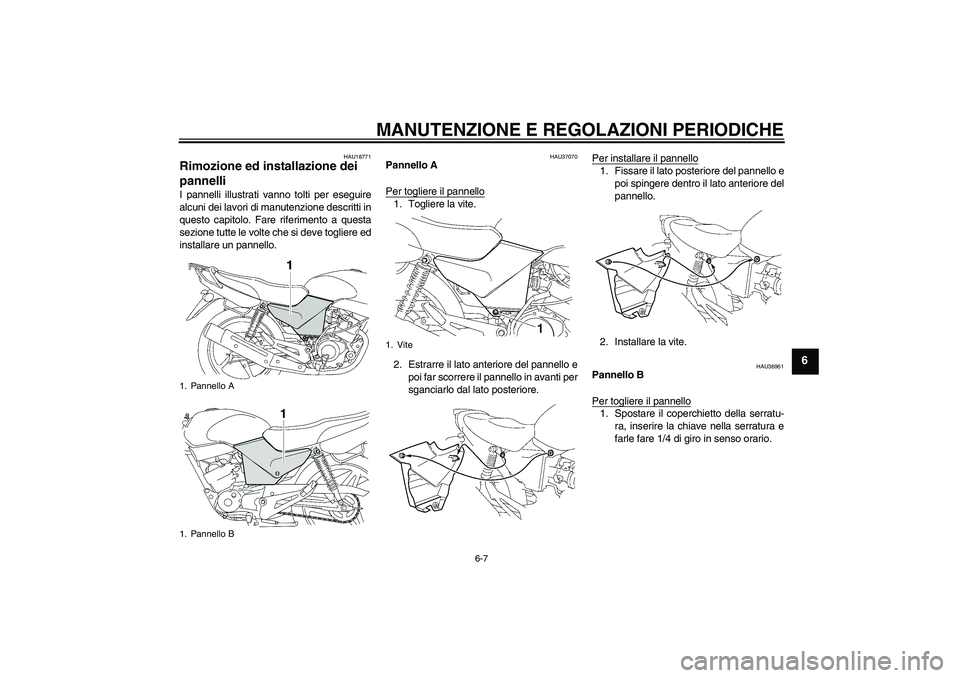

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU18771
Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU37070
Pannello A
Per togliere il pannello1. Togliere la vite.
2. Estrarre il lato anteriore del pannello e
poi far scorrere il pannello in avanti per
sganciarlo dal lato posteriore.Per installare il pannello
1. Fissare il lato posteriore del pannello e
poi spingere dentro il lato anteriore del
pannello.
2. Installare la vite.
HAU36961
Pannello B
Per togliere il pannello1. Spostare il coperchietto della serratu-
ra, inserire la chiave nella serratura e
farle fare 1/4 di giro in senso orario.
1. Pannello A
1. Pannello B
1. Vite
U3D9H2H0.book Page 7 Monday, November 3, 2008 11:35 AM

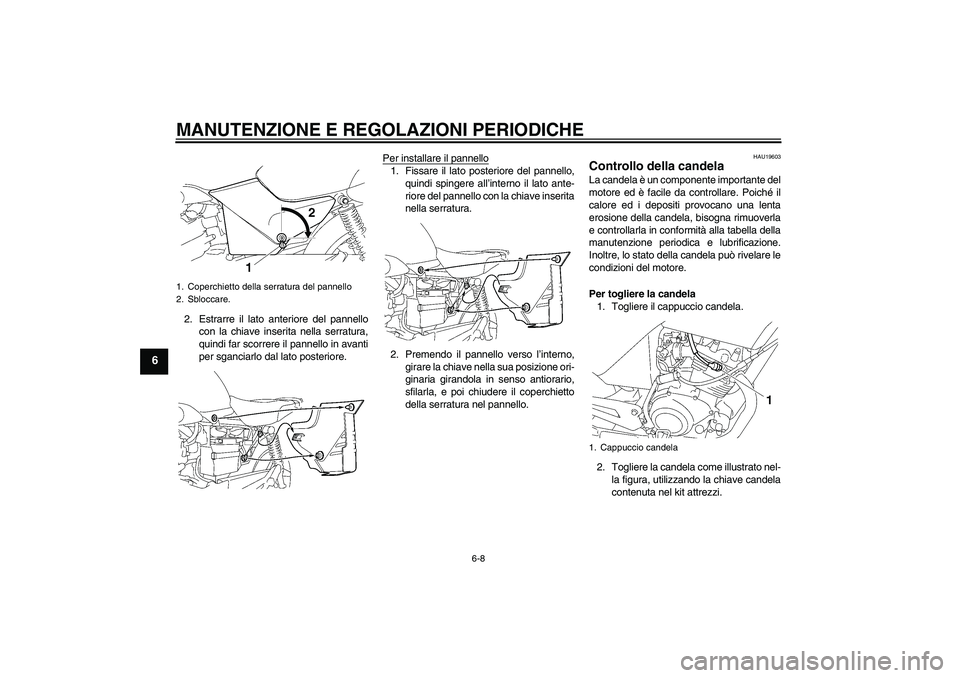

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
2. Estrarre il lato anteriore del pannello
con la chiave inserita nella serratura,
quindi far scorrere il pannello in avanti
per sganciarlo dal lato posteriore.Per installare il pannello
1. Fissare il lato posteriore del pannello,
quindi spingere all’interno il lato ante-
riore del pannello con la chiave inserita
nella serratura.
2. Premendo il pannello verso l’interno,
girare la chiave nella sua posizione ori-
ginaria girandola in senso antiorario,
sfilarla, e poi chiudere il coperchietto
della serratura nel pannello.
HAU19603
Controllo della candela La candela è un componente importante del
motore ed è facile da controllare. Poiché il
calore ed i depositi provocano una lenta
erosione della candela, bisogna rimuoverla
e controllarla in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato della candela può rivelare le
condizioni del motore.
Per togliere la candela
1. Togliere il cappuccio candela.
2. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave candela
contenuta nel kit attrezzi.
1. Coperchietto della serratura del pannello
2. Sbloccare.
1. Cappuccio candela
