REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
6
8. Die Kontermutter am Kupplungshebel
festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.
GAUT1221

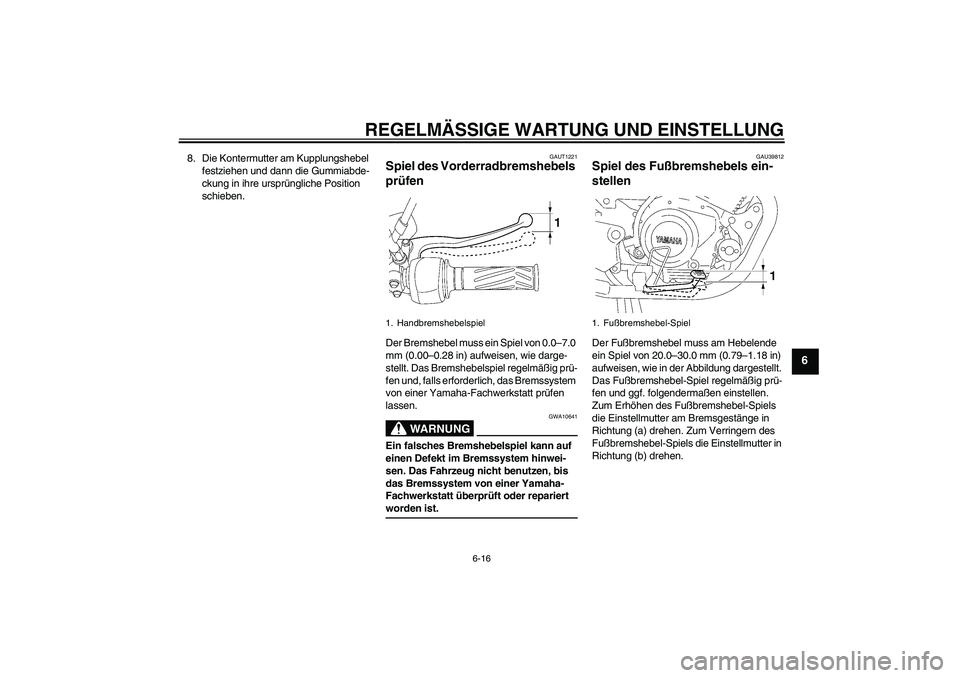

Spiel des Vorderradbremshebels
prüfen Der Bremshebel muss ein Spiel von 0.0–7.0
mm (0.00–0.28 in) aufweisen, wie darge-
stellt. Das Bremshebelspiel regelmäßig prü-
fen und, falls erforderlich, das Bremssystem
von einer Yamaha-Fachwerkstatt prüfen
lassen.
WARNUNG
GWA10641
Ein falsches Bremshebelspiel kann auf
einen Defekt im Bremssystem hinwei-
sen. Das Fahrzeug nicht benutzen, bis
das Bremssystem von einer Yamaha-
Fachwerkstatt überprüft oder repariert worden ist.
GAU39812
Spiel des Fußbremshebels ein-
stellen Der Fußbremshebel muss am Hebelende
ein Spiel von 20.0–30.0 mm (0.79–1.18 in)
aufweisen, wie in der Abbildung dargestellt.
Das Fußbremshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshebel-Spiels
die Einstellmutter am Bremsgestänge in
Richtung (a) drehen. Zum Verringern des
Fußbremshebel-Spiels die Einstellmutter in
Richtung (b) drehen.
1. Handbremshebelspiel
1. Fußbremshebel-Spiel
U3D9G2G0.book Page 16 Monday, November 3, 2008 3:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
WARNUNG
GWA10680


Nach dem Einstellen des Antriebs-
kettendurchhangs oder nach dem
Aus- oder Einbau des Hinterrads
immer das Spiel des Fußbremshe-
bels kontrollieren.


Lässt sich die Einstellung auf diese
Weise nicht vornehmen, das Fahr-
zeug von einer Yamaha-Fachwerk-
statt überprüfen lassen.


Nach dem Einstellen des Fuß-
bremshebels die Funktion des Bremslichtschalters prüfen.
GAU22292
Hinterrad-Bremslichtschalter

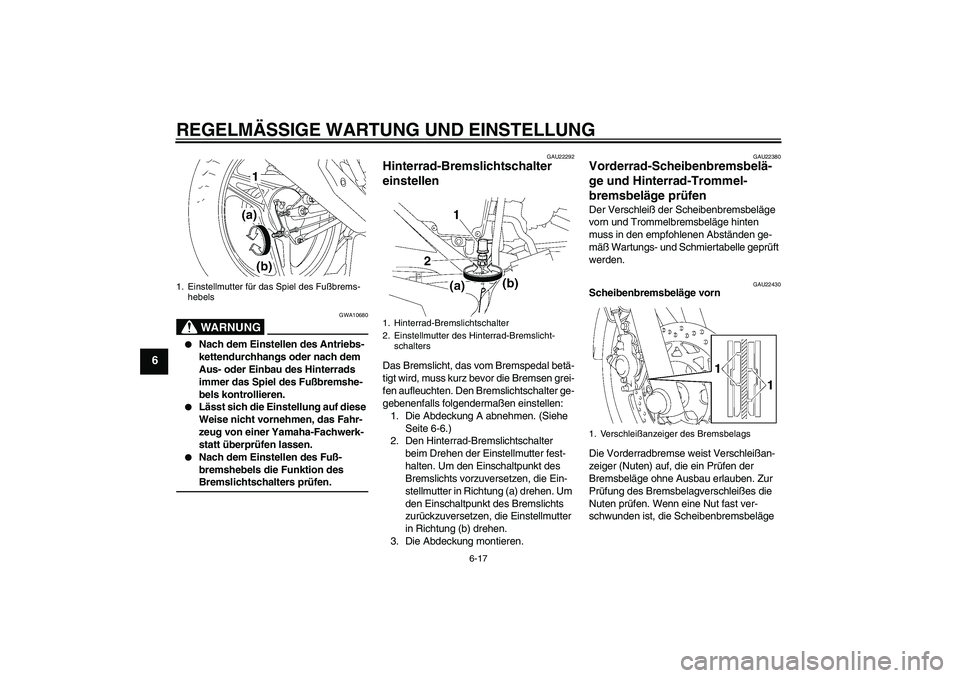

einstellen Das Bremslicht, das vom Bremspedal betä-
tigt wird, muss kurz bevor die Bremsen grei-
fen aufleuchten. Den Bremslichtschalter ge-
gebenenfalls folgendermaßen einstellen:
1. Die Abdeckung A abnehmen. (Siehe
Seite 6-6.)
2. Den Hinterrad-Bremslichtschalter
beim Drehen der Einstellmutter fest-
halten. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Ein-
stellmutter in Richtung (a) drehen. Um
den Einschaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
3. Die Abdeckung montieren.
GAU22380
Vorderrad-Scheibenbremsbelä-
ge und Hinterrad-Trommel-
bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und Trommelbremsbeläge hinten
muss in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle geprüft
werden.
GAU22430
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
1. Einstellmutter für das Spiel des Fußbrems-
hebels
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1. Verschleißanzeiger des Bremsbelags
U3D9G2G0.book Page 17 Monday, November 3, 2008 3:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
GAU43170

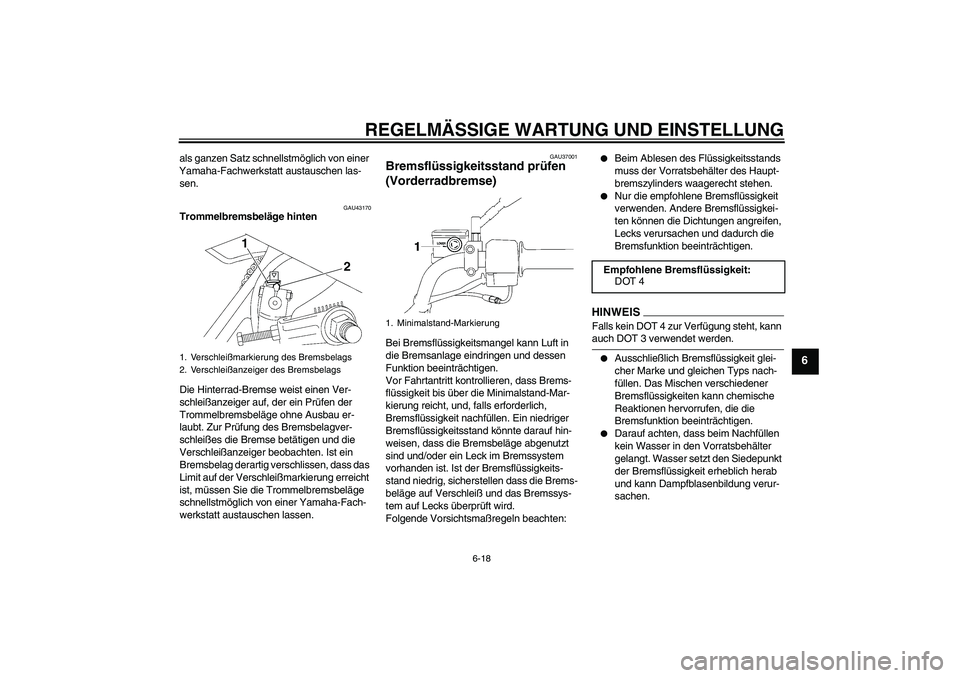

Trommelbremsbeläge hinten
Die Hinterrad-Bremse weist einen Ver-
schleißanzeiger auf, der ein Prüfen der
Trommelbremsbeläge ohne Ausbau er-
laubt. Zur Prüfung des Bremsbelagver-
schleißes die Bremse betätigen und die
Verschleißanzeiger beobachten. Ist ein
Bremsbelag derartig verschlissen, dass das
Limit auf der Verschleißmarkierung erreicht
ist, müssen Sie die Trommelbremsbeläge
schnellstmöglich von einer Yamaha-Fach-
werkstatt austauschen lassen.
GAU37001
Bremsflüssigkeitsstand prüfen
(Vorderradbremse) Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:


Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter des Haupt-
bremszylinders waagerecht stehen.


Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.
HINWEISFalls kein DOT 4 zur Verfügung steht, kann auch DOT 3 verwendet werden.

Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.


Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
1. Verschleißmarkierung des Bremsbelags
2. Verschleißanzeiger des Bremsbelags
1
2
1. Minimalstand-Markierung
Empfohlene Bremsflüssigkeit:
DOT 4
U3D9G2G0.book Page 18 Monday, November 3, 2008 3:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22721

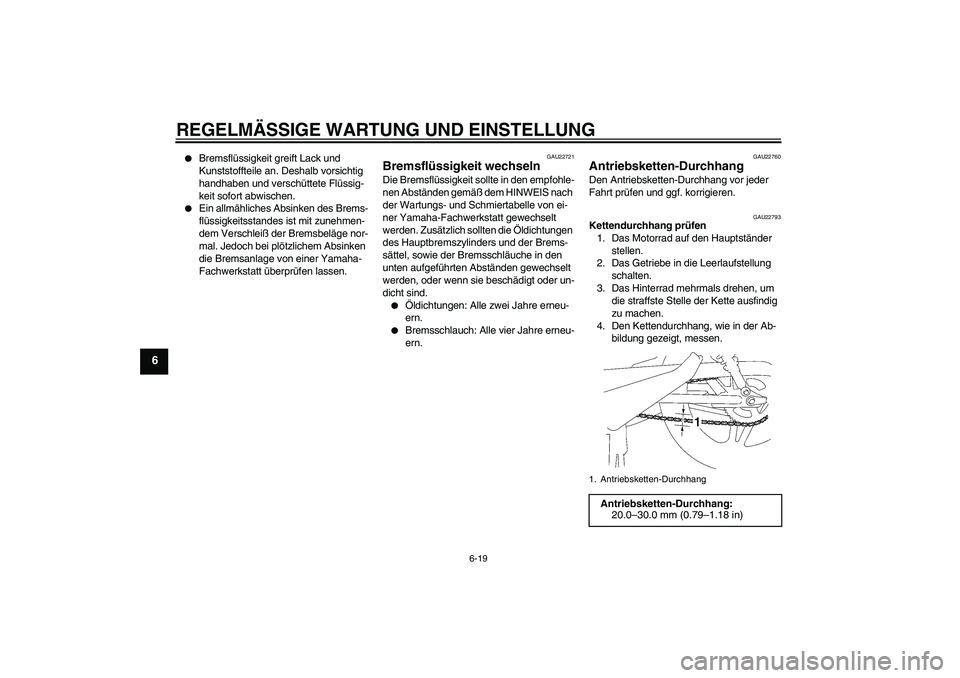

Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß dem HINWEIS nach
der Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden. Zusätzlich sollten die Öldichtungen
des Hauptbremszylinders und der Brems-
sättel, sowie der Bremsschläuche in den
unten aufgeführten Abständen gewechselt
werden, oder wenn sie beschädigt oder un-
dicht sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Bremsschlauch: Alle vier Jahre erneu-
ern.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22793
Kettendurchhang prüfen
1. Das Motorrad auf den Hauptständer
stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Hinterrad mehrmals drehen, um
die straffste Stelle der Kette ausfindig
zu machen.
4. Den Kettendurchhang, wie in der Ab-
bildung gezeigt, messen.1. Antriebsketten-DurchhangAntriebsketten-Durchhang:
20.0–30.0 mm (0.79–1.18 in)
U3D9G2G0.book Page 19 Monday, November 3, 2008 3:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
5. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU37113
Antriebskettendurchhang einstellen
1. Die Einstellmutter für das Fußbrems-
hebelspiel, die Bremsankerstreben-
Mutter und die Achsmutter lockern.
2. Die Kontermuttern beider Kettenspan-
ner lockern.
3. Zum Straffen der Antriebskette die
Einstellschraube an beiden Enden der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-schraube an beiden Enden der
Schwinge in Richtung (b) drehen und
dann das Hinterrad nach vorn drü-
cken. ACHTUNG: Ein nicht ange-
messener Antriebskettendurch-
hang überlastet den Motor und
andere wichtige Teile des Motor-
rads und kann zu einem Ketten-
schlupf oder -riss führen. Daher
darauf achten, dass der Ketten-
durchhang sich immer im Sollbe-
reich befindet.
[GCA10571]
HINWEISBeide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten Ausrichten des Hinterrads.4. Beide Kontermuttern festziehen und
dann die Achsmutter und die Brem-
sankerstreben-Mutter mit den vorge-
schriebenen Drehmomenten festzie-
hen.
5. Spiel des Fußbremshebels einstellen.
(Siehe Seite 6-16.)
1. Einstellschraube des Antriebskettendurch-
hangs
2. Kontermutter des Kettenspanners
3. Achsmutter
4. Bremsankerstreben-Mutter
5. Einstellmutter für das Spiel des Fußbrems-
hebels
1. Ausrichtungsmarkierungen
2. Kontermutter des Kettenspanners
3. Einstellschraube des Antriebskettendurch-
hangs
Anzugsmomente:
Achsmutter:
80 Nm (8.0 m·kgf, 58 ft·lbf)
Bremsankerstreben-Mutter:
19 Nm (1.9 m·kgf, 13 ft·lbf)
U3D9G2G0.book Page 20 Monday, November 3, 2008 3:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
WARNUNG
GWA10660
Nach dem Einstellen des Fußbremshe-
bels die Funktion des Bremslichtschal-ters prüfen.
GAU23023

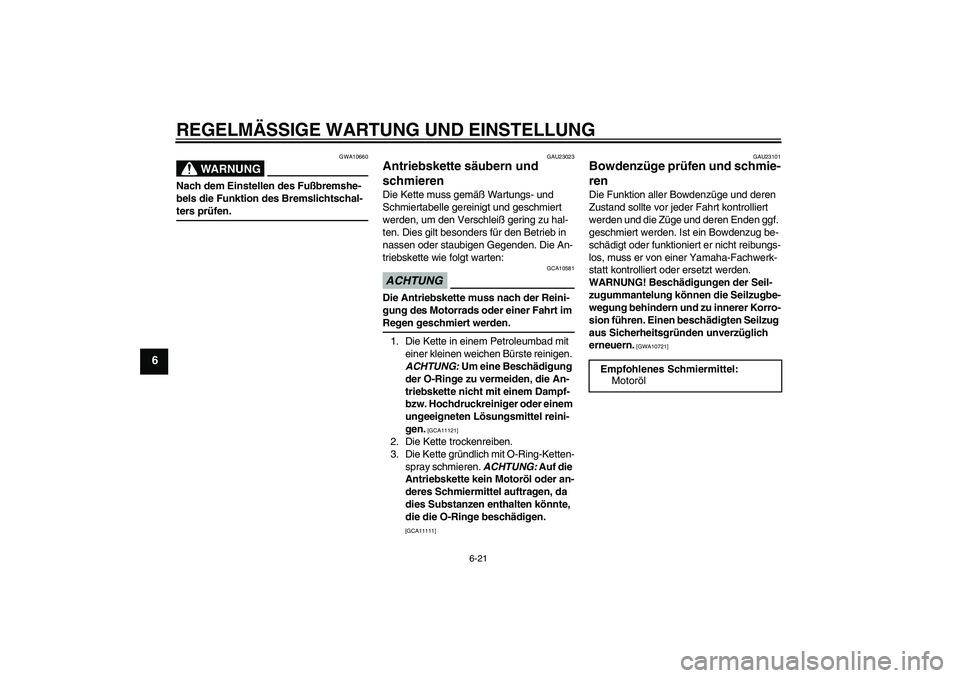

Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG
GCA10581
Die Antriebskette muss nach der Reini-
gung des Motorrads oder einer Fahrt im Regen geschmiert werden.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.
ACHTUNG: Um eine Beschädigung
der O-Ringe zu vermeiden, die An-
triebskette nicht mit einem Dampf-
bzw. Hochdruckreiniger oder einem
ungeeigneten Lösungsmittel reini-
gen.
[GCA11121]
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren. ACHTUNG: Auf die
Antriebskette kein Motoröl oder an-
deres Schmiermittel auftragen, da
dies Substanzen enthalten könnte,
die die O-Ringe beschädigen.

[GCA11111]GAU23101
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können die Seilzugbe-
wegung behindern und zu innerer Korro-
sion führen. Einen beschädigten Seilzug
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10721]
Empfohlenes Schmiermittel:
Motoröl
U3D9G2G0.book Page 21 Monday, November 3, 2008 3:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
GAU23111

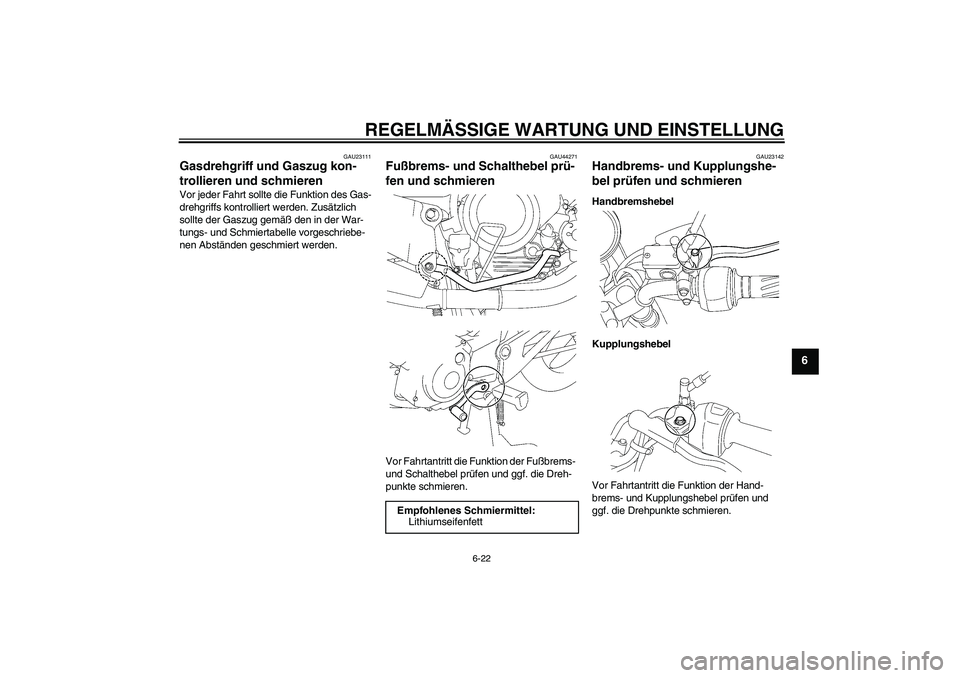

Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU44271
Fußbrems- und Schalthebel prü-
fen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23142
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett
U3D9G2G0.book Page 22 Monday, November 3, 2008 3:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
GAU23213

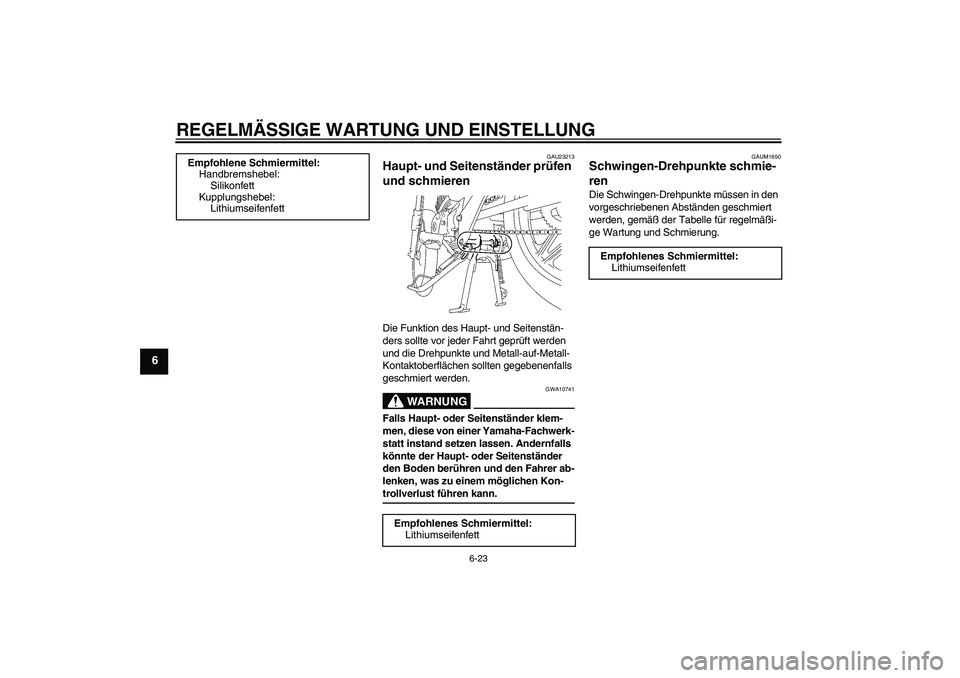

Haupt- und Seitenständer prüfen
und schmieren Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10741
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-
statt instand setzen lassen. Andernfalls
könnte der Haupt- oder Seitenständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kon-trollverlust führen kann.
GAUM1650
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in den
vorgeschriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung. Empfohlene Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U3D9G2G0.book Page 23 Monday, November 3, 2008 3:32 PM
