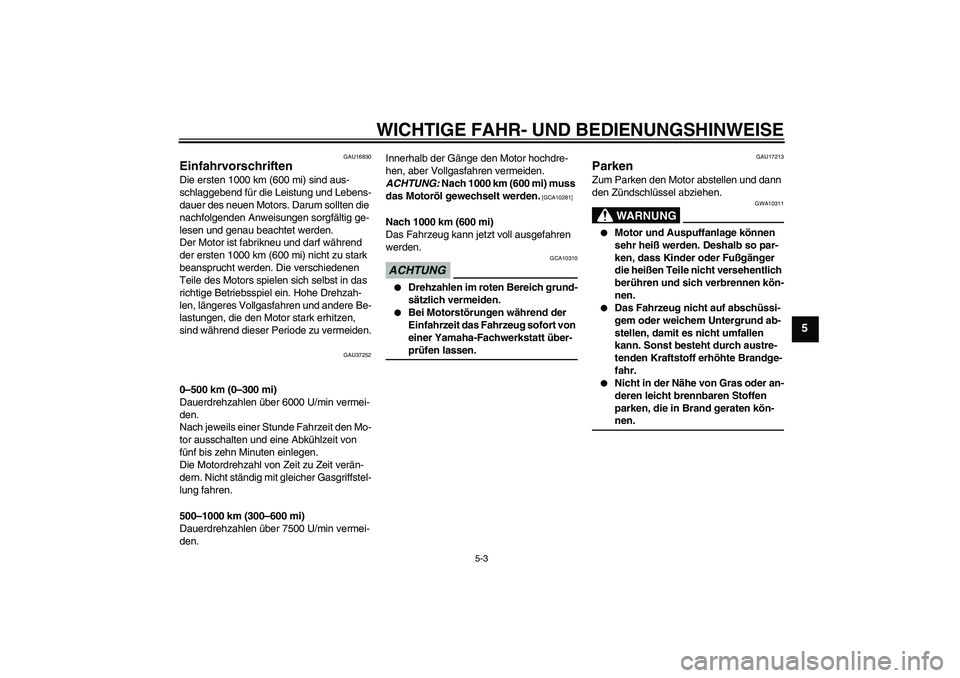

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU16830
Einfahrvorschriften Die ersten 1000 km (600 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1000 km (600 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU37252
0–500 km (0–300 mi)
Dauerdrehzahlen über 6000 U/min vermei-
den.
Nach jeweils einer Stunde Fahrzeit den Mo-
tor ausschalten und eine Abkühlzeit von
fünf bis zehn Minuten einlegen.
Die Motordrehzahl von Zeit zu Zeit verän-
dern. Nicht ständig mit gleicher Gasgriffstel-
lung fahren.
500–1000 km (300–600 mi)
Dauerdrehzahlen über 7500 U/min vermei-
den.Innerhalb der Gänge den Motor hochdre-
hen, aber Vollgasfahren vermeiden.
ACHTUNG: Nach 1000 km (600 mi) muss
das Motoröl gewechselt werden.
[GCA10281]
Nach 1000 km (600 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.ACHTUNG
GCA10310


Drehzahlen im roten Bereich grund-
sätzlich vermeiden.


Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-prüfen lassen.
GAU17213
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10311


Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.


Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.


Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-nen.
U3D9G2G0.book Page 3 Monday, November 3, 2008 3:32 PM

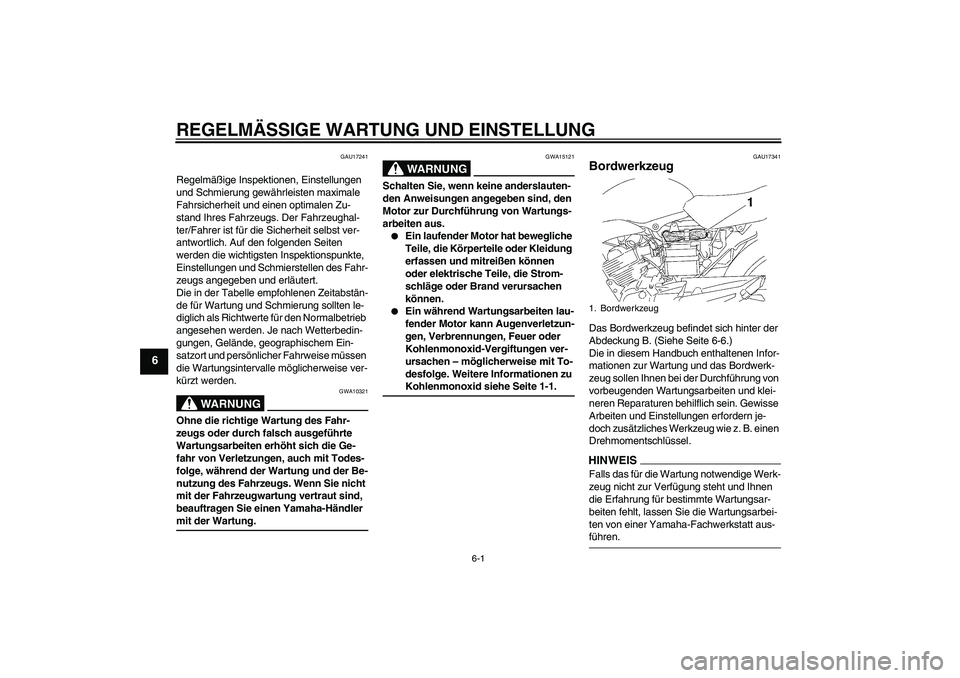

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-1
6
GAU17241
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. Je nach Wetterbedin-
gungen, Gelände, geographischem Ein-
satzort und persönlicher Fahrweise müssen
die Wartungsintervalle möglicherweise ver-
kürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der Be-
nutzung des Fahrzeugs. Wenn Sie nicht
mit der Fahrzeugwartung vertraut sind,
beauftragen Sie einen Yamaha-Händler mit der Wartung.
WARNUNG
GWA15121
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.

Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.


Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu Kohlenmonoxid siehe Seite 1-1.
GAU17341
Bordwerkzeug Das Bordwerkzeug befindet sich hinter der
Abdeckung B. (Siehe Seite 6-6.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-führen.1. Bordwerkzeug
U3D9G2G0.book Page 1 Monday, November 3, 2008 3:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
GAU46870
HINWEIS

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.


Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46920
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*Kraftstoffleitung Kraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2 Zündkerze Zustand kontrollieren.
 Reinigen und Abstand neu ein-
stellen.√√
 Ersetzen.√√
3*Ve n ti le Ventilspiel kontrollieren.
 Einstellen.√√√√
4*Kraftstoff-Einsprit-
zung Leerlaufdrehzahl kontrollieren.√√√√√√
5*Luftansaugsystem Das Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung kon-
trollieren.
 Ggf. beschädigte Teile ersetzen.√√√√√
U3D9G2G0.book Page 2 Tuesday, November 11, 2008 11:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU17716
Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1 LuftfiltereinsatzReinigen.√√
Ersetzen.√√
2 KupplungFunktion prüfen.
Einstellen.√√√√√
3*VorderradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4*HinterradbremseFunktion kontrollieren und das
Spiel des Fußbremspedals ein-
stellen.√√√√√√
Trommelbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*BremsschlauchAuf Risse oder Beschädigung
kontrollieren.√√√√√
Ersetzen. Alle 4 Jahre
6*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
7*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
8*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
U3D9G2G0.book Page 3 Tuesday, November 11, 2008 11:23 AM

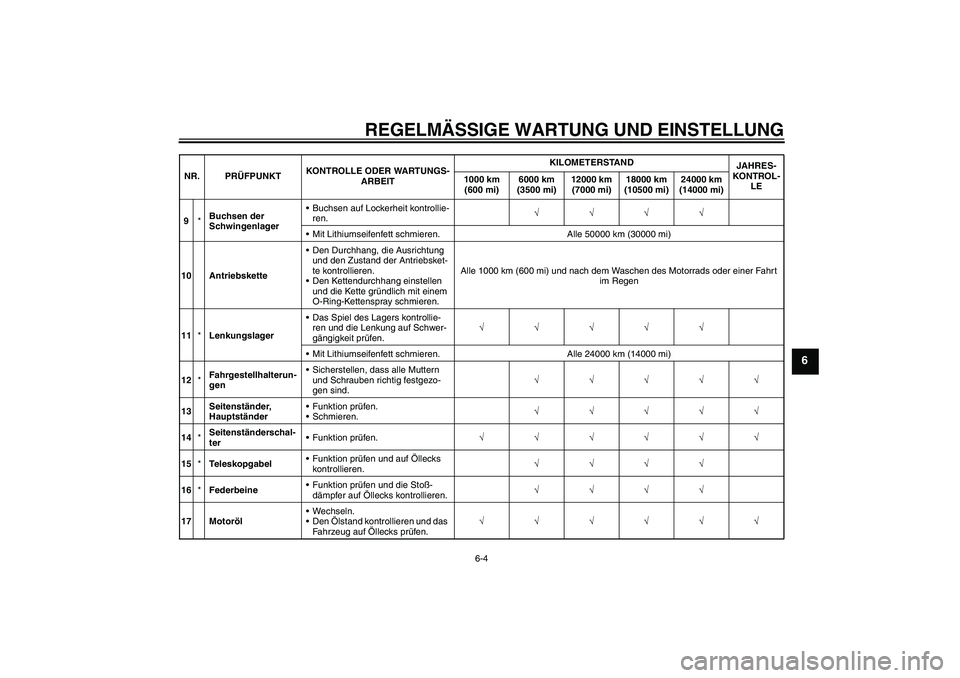

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
9*Buchsen der
SchwingenlagerBuchsen auf Lockerheit kontrollie-
ren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
10 AntriebsketteDen Durchhang, die Ausrichtung
und den Zustand der Antriebsket-
te kontrollieren.
Den Kettendurchhang einstellen
und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren.Alle 1000 km (600 mi) und nach dem Waschen des Motorrads oder einer Fahrt
im Regen
11*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
12*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
13Seitenständer,
HauptständerFunktion prüfen.
Schmieren.√√√√√
14*Seitenständerschal-
terFunktion prüfen.√√√√√√
15*TeleskopgabelFunktion prüfen und auf Öllecks
kontrollieren.√√√√
16*FederbeineFunktion prüfen und die Stoß-
dämpfer auf Öllecks kontrollieren.√√√√
17 MotorölWechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U3D9G2G0.book Page 4 Tuesday, November 11, 2008 11:23 AM

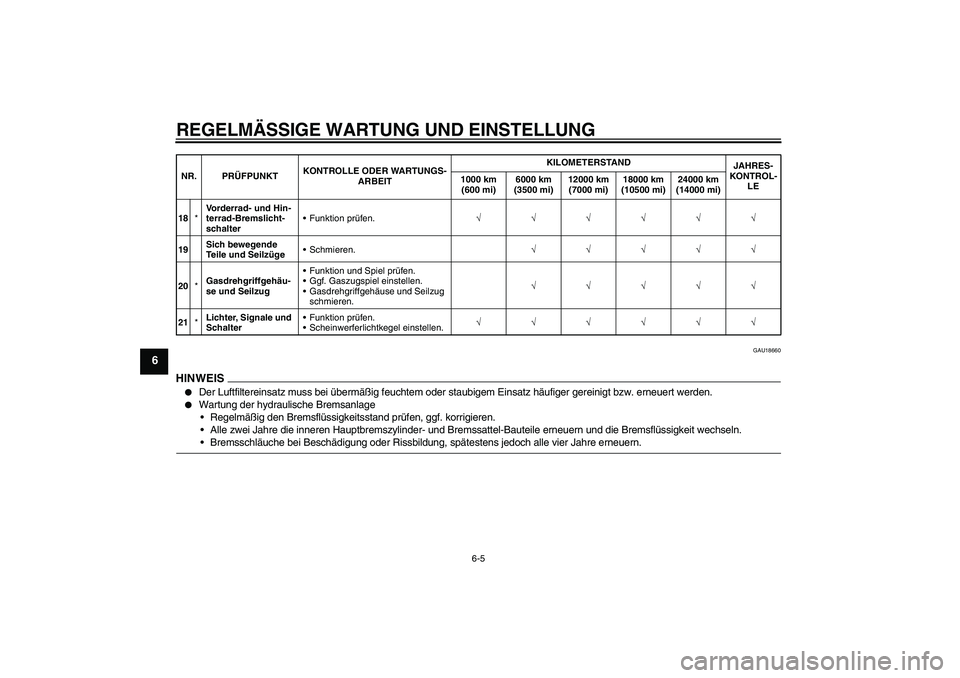

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
GAU18660
HINWEI
S


Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
18*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
19Sich bewegende
Teile und SeilzügeSchmieren.√√√√√
20*Gasdrehgriffgehäu-
se und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug
schmieren.√√√√√
21*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U3D9G2G0.book Page 5 Tuesday, November 11, 2008 11:23 AM

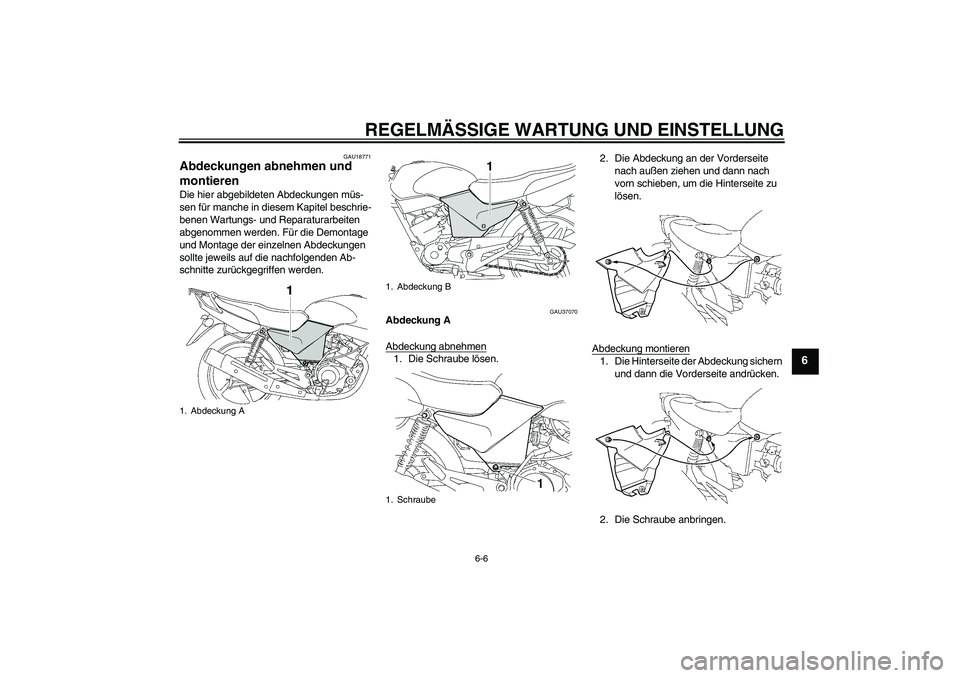

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
GAU18771
Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU37070
Abdeckung A
Abdeckung abnehmen1. Die Schraube lösen.2. Die Abdeckung an der Vorderseite
nach außen ziehen und dann nach
vorn schieben, um die Hinterseite zu
lösen.
Abdeckung montieren
1. Die Hinterseite der Abdeckung sichern
und dann die Vorderseite andrücken.
2. Die Schraube anbringen.
1. Abdeckung A
1. Abdeckung B
1. Schraube
U3D9G2G0.book Page 6 Monday, November 3, 2008 3:32 PM

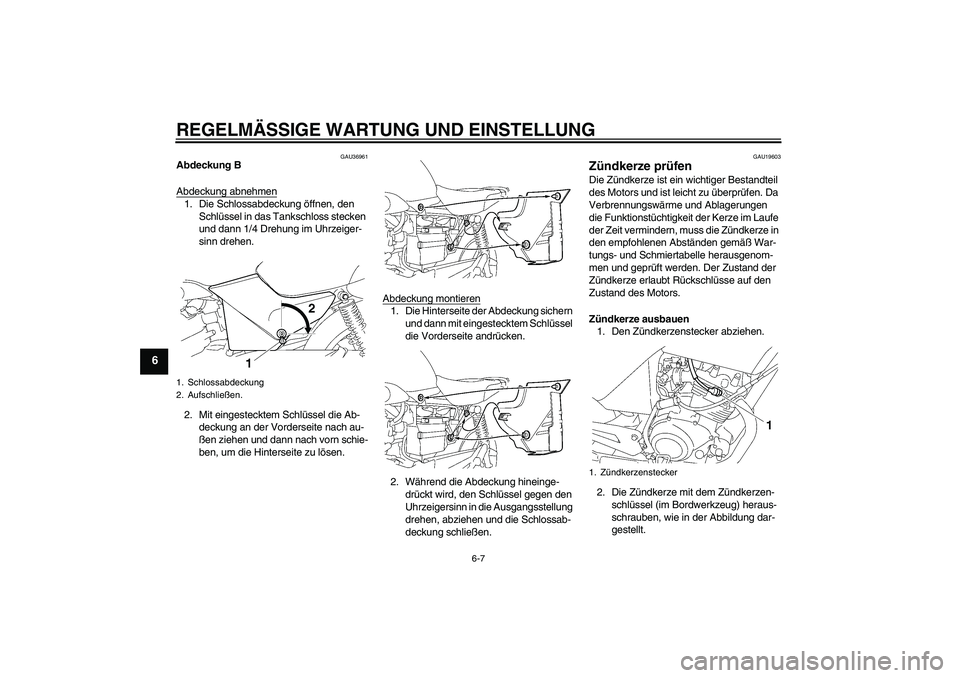

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
GAU36961
Abdeckung B
Abdeckung abnehmen1. Die Schlossabdeckung öffnen, den
Schlüssel in das Tankschloss stecken
und dann 1/4 Drehung im Uhrzeiger-
sinn drehen.
2. Mit eingestecktem Schlüssel die Ab-
deckung an der Vorderseite nach au-
ßen ziehen und dann nach vorn schie-
ben, um die Hinterseite zu lösen.Abdeckung montieren
1. Die Hinterseite der Abdeckung sichern
und dann mit eingestecktem Schlüssel
die Vorderseite andrücken.
2. Während die Abdeckung hineinge-
drückt wird, den Schlüssel gegen den
Uhrzeigersinn in die Ausgangsstellung
drehen, abziehen und die Schlossab-
deckung schließen.
GAU19603
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.
1. Schlossabdeckung
2. Aufschließen.
1. Zündkerzenstecker
