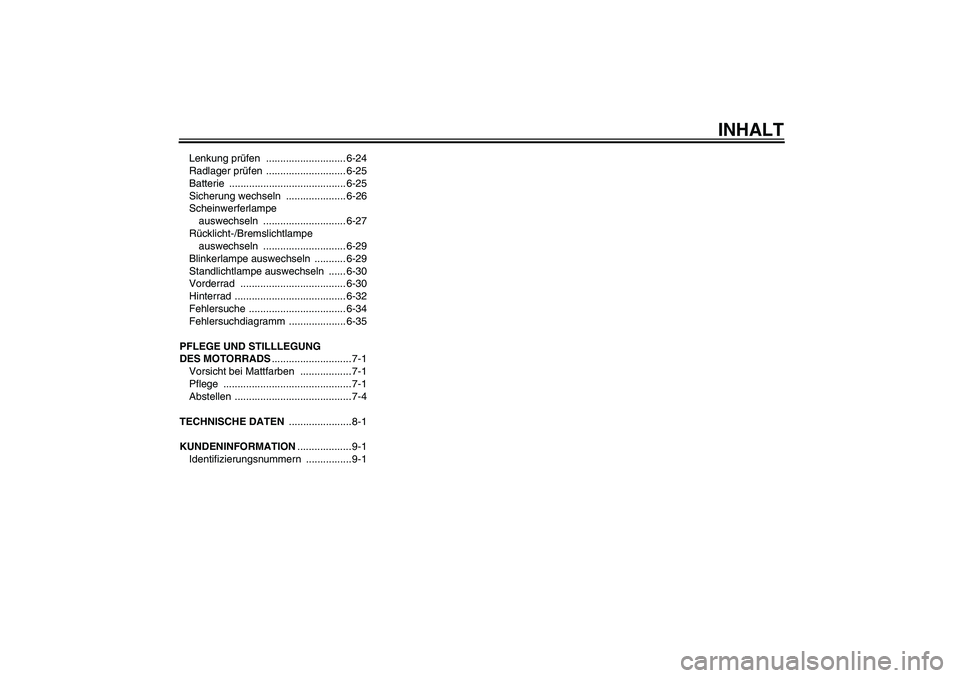

INHALT
Lenkung prüfen ............................ 6-24
Radlager prüfen ............................ 6-25
Batterie ......................................... 6-25
Sicherung wechseln ..................... 6-26
Scheinwerferlampe
auswechseln ............................. 6-27
Rücklicht-/Bremslichtlampe
auswechseln ............................. 6-29
Blinkerlampe auswechseln ........... 6-29
Standlichtlampe auswechseln ...... 6-30
Vorderrad ..................................... 6-30
Hinterrad ....................................... 6-32
Fehlersuche .................................. 6-34
Fehlersuchdiagramm .................... 6-35
PFLEGE UND STILLLEGUNG
DES MOTORRADS............................ 7-1
Vorsicht bei Mattfarben .................. 7-1
Pflege ............................................. 7-1
Abstellen ......................................... 7-4
TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1
Identifizierungsnummern ................9-1
U3D9G2G0.book Page 2 Monday, November 3, 2008 3:32 PM

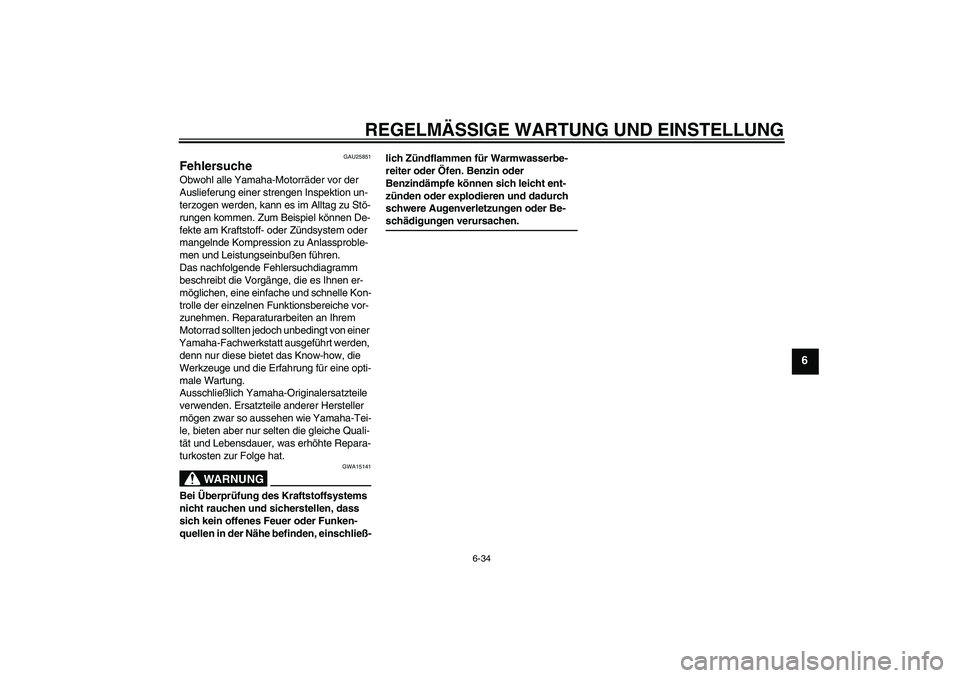

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
GAU25851
Fehlersuche Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
U3D9G2G0.book Page 34 Monday, November 3, 2008 3:32 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
6
GAUT1981

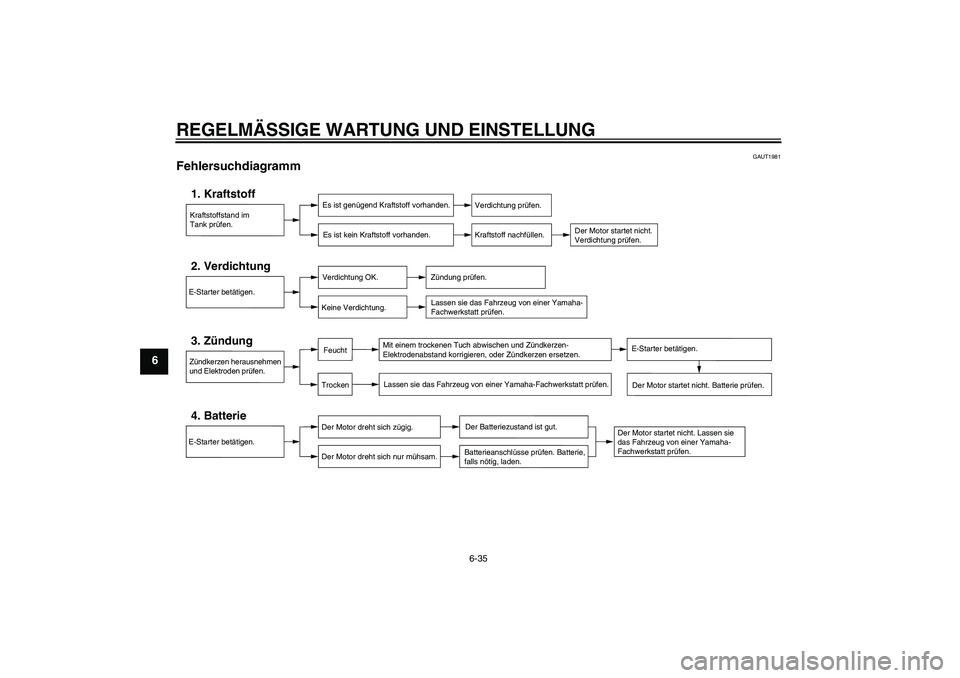

Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U3D9G2G0.book Page 35 Monday, November 3, 2008 3:32 PM

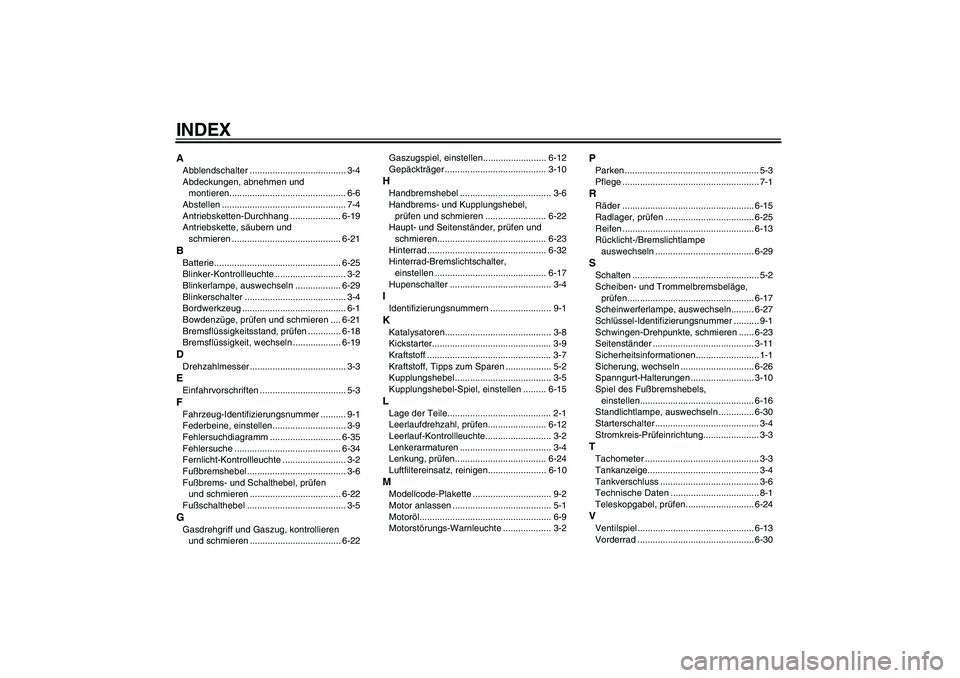

INDEXAAbblendschalter ...................................... 3-4
Abdeckungen, abnehmen und
montieren.............................................. 6-6
Abstellen ................................................. 7-4
Antriebsketten-Durchhang .................... 6-19
Antriebskette, säubern und
schmieren ........................................... 6-21BBatterie.................................................. 6-25
Blinker-Kontrollleuchte ............................ 3-2
Blinkerlampe, auswechseln .................. 6-29
Blinkerschalter ........................................ 3-4
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-21
Bremsflüssigkeitsstand, prüfen ............. 6-18
Bremsflüssigkeit, wechseln ................... 6-19DDrehzahlmesser ...................................... 3-3EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbeine, einstellen............................. 3-9
Fehlersuchdiagramm ............................ 6-35
Fehlersuche .......................................... 6-34
Fernlicht-Kontrollleuchte ......................... 3-2
Fußbremshebel ....................................... 3-6
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-22
Fußschalthebel ....................................... 3-5GGasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 6-22Gaszugspiel, einstellen......................... 6-12
Gepäckträger ........................................ 3-10
HHandbremshebel .................................... 3-6
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-22
Haupt- und Seitenständer, prüfen und
schmieren........................................... 6-23
Hinterrad ............................................... 6-32
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-17
Hupenschalter ........................................ 3-4IIdentifizierungsnummern ........................ 9-1KKatalysatoren.......................................... 3-8
Kickstarter............................................... 3-9
Kraftstoff ................................................. 3-7
Kraftstoff, Tipps zum Sparen .................. 5-2
Kupplungshebel ...................................... 3-5
Kupplungshebel-Spiel, einstellen ......... 6-15LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen....................... 6-12
Leerlauf-Kontrollleuchte.......................... 3-2
Lenkerarmaturen .................................... 3-4
Lenkung, prüfen.................................... 6-24
Luftfiltereinsatz, reinigen....................... 6-10MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl.................................................... 6-9
Motorstörungs-Warnleuchte ................... 3-2
PParken ..................................................... 5-3
Pflege ...................................................... 7-1RRäder .................................................... 6-15
Radlager, prüfen ................................... 6-25
Reifen .................................................... 6-13
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-29SSchalten .................................................. 5-2
Scheiben- und Trommelbremsbeläge,
prüfen.................................................. 6-17
Scheinwerferlampe, auswechseln......... 6-27
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-23
Seitenständer ........................................ 3-11
Sicherheitsinformationen......................... 1-1
Sicherung, wechseln ............................. 6-26
Spanngurt-Halterungen ......................... 3-10
Spiel des Fußbremshebels,
einstellen............................................. 6-16
Standlichtlampe, auswechseln .............. 6-30
Starterschalter ......................................... 3-4
Stromkreis-Prüfeinrichtung...................... 3-3TTachometer ............................................. 3-3
Tankanzeige............................................ 3-4
Tankverschluss ....................................... 3-6
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-24VVentilspiel .............................................. 6-13
Vorderrad .............................................. 6-30
