2009 YAMAHA XV1900A Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE

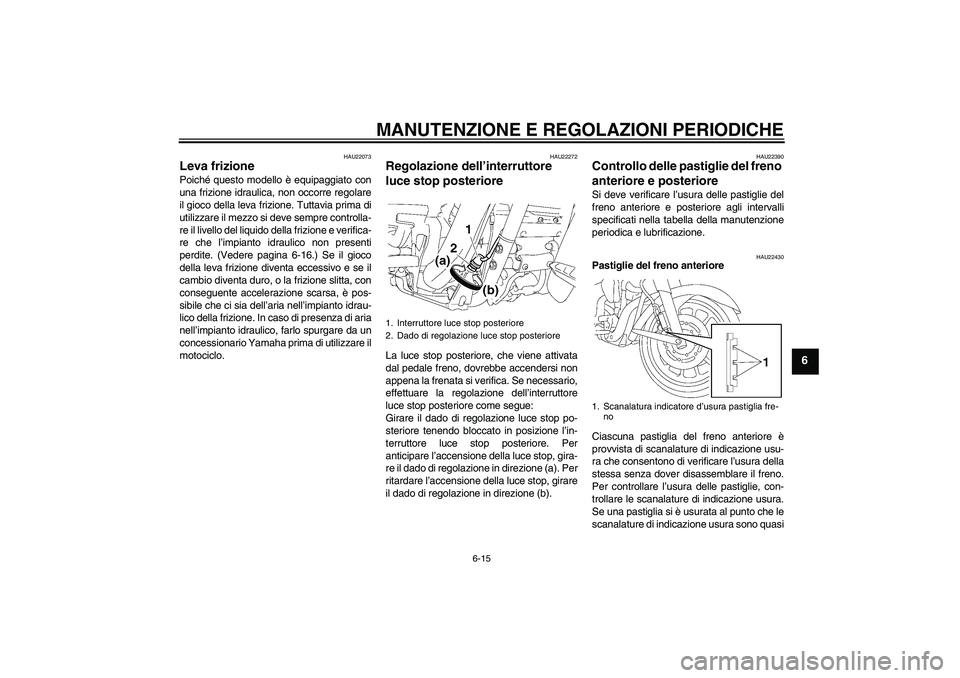

6-15
6
HAU22073
Leva frizione Poiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia prima di
utilizzare il mezzo si deve sempre controlla-
re il livello del liquido della frizione e verifica-
re che l’impianto idraulico non presenti
perdite. (Vedere pagina 6-16.) Se il gioco
della leva frizione diventa eccessivo e se il
cambio diventa duro, o la frizione slitta, con
conseguente accelerazione scarsa, è pos-
sibile che ci sia dell’aria nell’impianto idrau-
lico della frizione. In caso di presenza di aria
nell’impianto idraulico, farlo spurgare da un
concessionario Yamaha prima di utilizzare il
motociclo.
HAU22272
Regolazione dell’interruttore
luce stop posteriore La luce stop posteriore, che viene attivata
dal pedale freno, dovrebbe accendersi non
appena la frenata si verifica. Se necessario,
effettuare la regolazione dell’interruttore
luce stop posteriore come segue:
Girare il dado di regolazione luce stop po-
steriore tenendo bloccato in posizione l’in-
terruttore luce stop posteriore. Per
anticipare l’accensione della luce stop, gira-
re il dado di regolazione in direzione (a). Per
ritardare l’accensione della luce stop, girare
il dado di regolazione in direzione (b).
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura delle pastiglie, con-
trollare le scanalature di indicazione usura.
Se una pastiglia si è usurata al punto che le
scanalature di indicazione usura sono quasi
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1. Scanalatura indicatore d’usura pastiglia fre-
no
U5C4H3H0.book Page 15 Wednesday, September 10, 2008 9:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

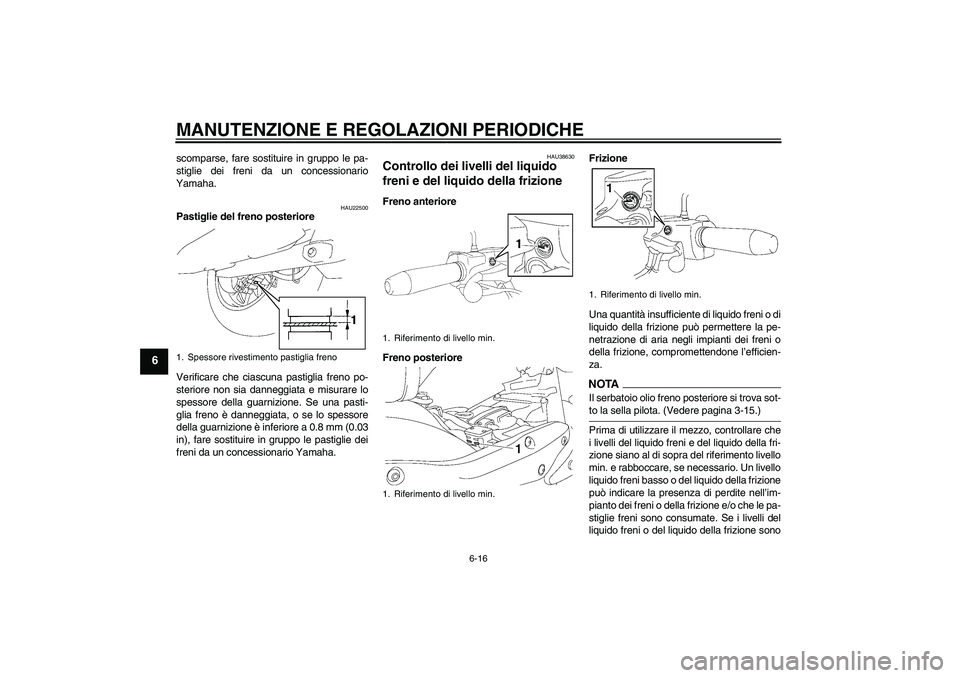

6-16
6
scomparse, fare sostituire in gruppo le pa-
stiglie dei freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 0.8 mm (0.03
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
HAU38630
Controllo dei livelli del liquido
freni e del liquido della frizione Freno anteriore
Freno posterioreFrizione
Una quantità insufficiente di liquido freni o di
liquido della frizione può permettere la pe-
netrazione di aria negli impianti dei freni o
della frizione, compromettendone l’efficien-
za.
NOTAIl serbatoio olio freno posteriore si trova sot-to la sella pilota. (Vedere pagina 3-15.)
Prima di utilizzare il mezzo, controllare che
i livelli del liquido freni e del liquido della fri-
zione siano al di sopra del riferimento livello
min. e rabboccare, se necessario. Un livello
liquido freni basso o del liquido della frizione
può indicare la presenza di perdite nell’im-
pianto dei freni o della frizione e/o che le pa-
stiglie freni sono consumate. Se i livelli del
liquido freni o del liquido della frizione sono
1. Spessore rivestimento pastiglia freno
1. Riferimento di livello min.
1. Riferimento di livello min.
1. Riferimento di livello min.
U5C4H3H0.book Page 16 Wednesday, September 10, 2008 9:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
bassi, verificare che non ci siano perdite
nell’impianto dei freni o della frizione e con-
trollare l’usura pastiglie freni.
Rispettare le seguenti precauzioni:

Quando si controllano i livelli del liqui-
do freni e del liquido della frizione, as-
sicurarsi che la parte superiore dei
rispettivi serbatoi sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata o della fri-
zione.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata o della frizione.


Porre attenzione affinché non entri
dell’acqua nel serbatoio liquido freni o
del liquido della frizione durante il rab-
bocco. L’acqua causa una notevole ri-
duzione del punto di ebollizione del
liquido e può provocare il “vapor lock”.


Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.


Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22751
Cambio dei liquidi del freno e del-
la frizione Fare cambiare i liquidi del freno e della fri-
zione da un concessionario Yamaha agli in-
tervalli specificati nella NOTA sotto alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre fare sostituire i paraolio
delle pompe freni e frizione idraulica, e delle
pinze, come pure i tubi freni e frizione idrau-
lica agli intervalli elencati qui di seguito, op-
pure se presentano danneggiamenti o
perdite.

Paraolio: Sostituire ogni due anni.


Tubi freno e frizione idraulica: Sostitui-
re ogni quattro anni. Liquido freni e liquido della frizione
consigliato:
liquido freni DOT 4
U5C4H3H0.book Page 17 Wednesday, September 10, 2008 9:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

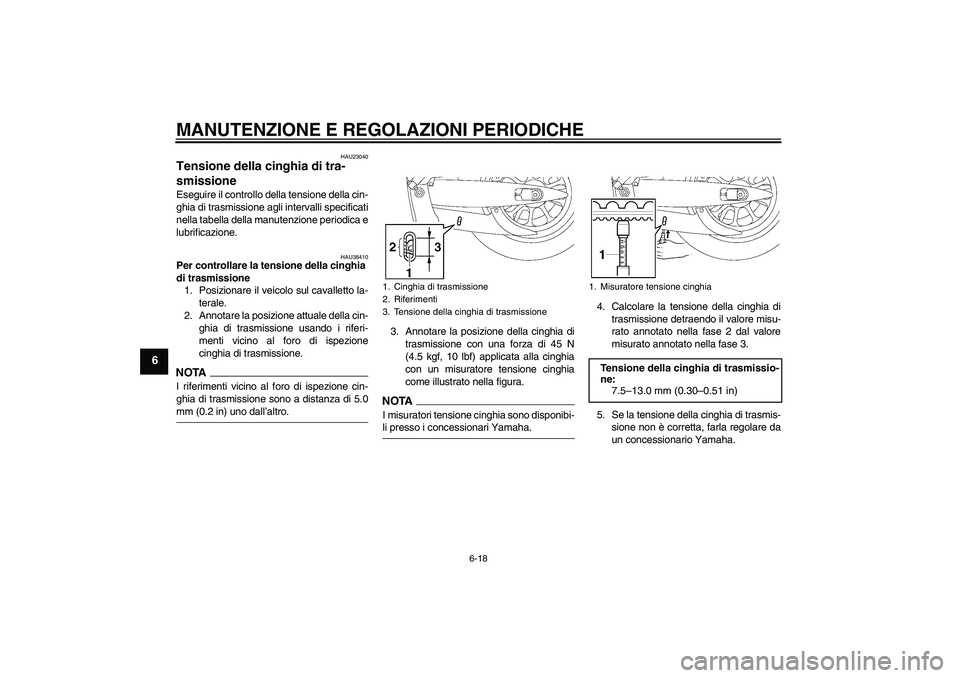

6-18
6
HAU23040
Tensione della cinghia di tra-
smissione Eseguire il controllo della tensione della cin-
ghia di trasmissione agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
HAU38410
Per controllare la tensione della cinghia
di trasmissione
1. Posizionare il veicolo sul cavalletto la-
terale.
2. Annotare la posizione attuale della cin-
ghia di trasmissione usando i riferi-
menti vicino al foro di ispezione
cinghia di trasmissione.NOTAI riferimenti vicino al foro di ispezione cin-
ghia di trasmissione sono a distanza di 5.0mm (0.2 in) uno dall’altro.3. Annotare la posizione della cinghia di
trasmissione con una forza di 45 N
(4.5 kgf, 10 lbf) applicata alla cinghia
con un misuratore tensione cinghia
come illustrato nella figura.
NOTAI misuratori tensione cinghia sono disponibi-li presso i concessionari Yamaha.4. Calcolare la tensione della cinghia di
trasmissione detraendo il valore misu-
rato annotato nella fase 2 dal valore
misurato annotato nella fase 3.
5. Se la tensione della cinghia di trasmis-
sione non è corretta, farla regolare da
un concessionario Yamaha.1. Cinghia di trasmissione
2. Riferimenti
3. Tensione della cinghia di trasmissione
1. Misuratore tensione cinghiaTensione della cinghia di trasmissio-
ne:
7.5–13.0 mm (0.30–0.51 in)
U5C4H3H0.book Page 18 Wednesday, September 10, 2008 9:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

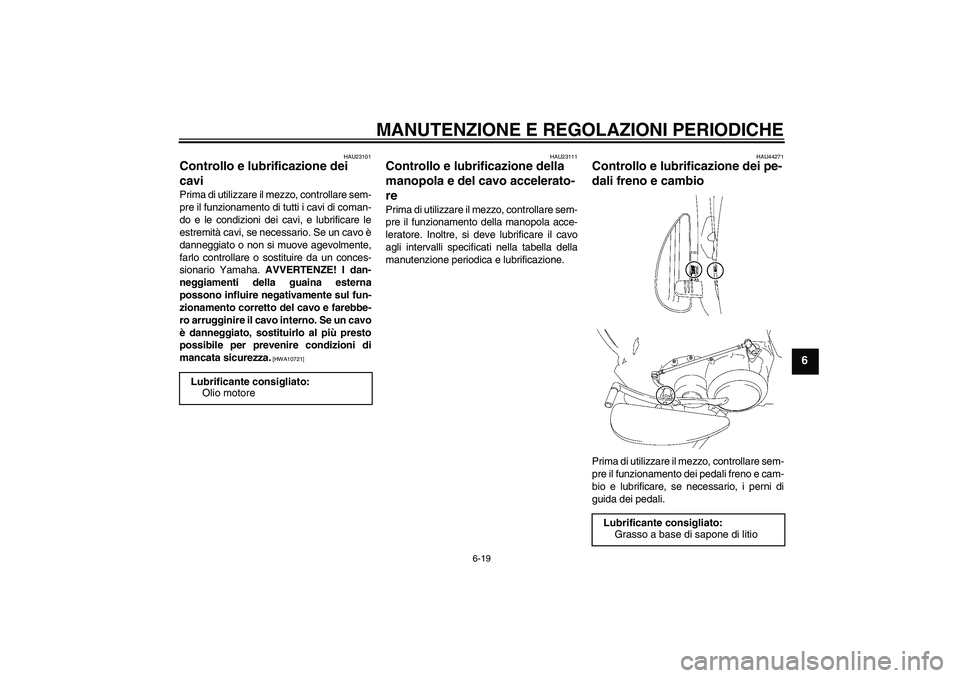

6-19
6
HAU23101
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZE! I dan-
neggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se un cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10721]HAU23111
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola acce-
leratore. Inoltre, si deve lubrificare il cavo
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU44271
Controllo e lubrificazione dei pe-
dali freno e cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali. Lubrificante consigliato:
Olio motore
Lubrificante consigliato:
Grasso a base di sapone di litio
U5C4H3H0.book Page 19 Wednesday, September 10, 2008 9:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

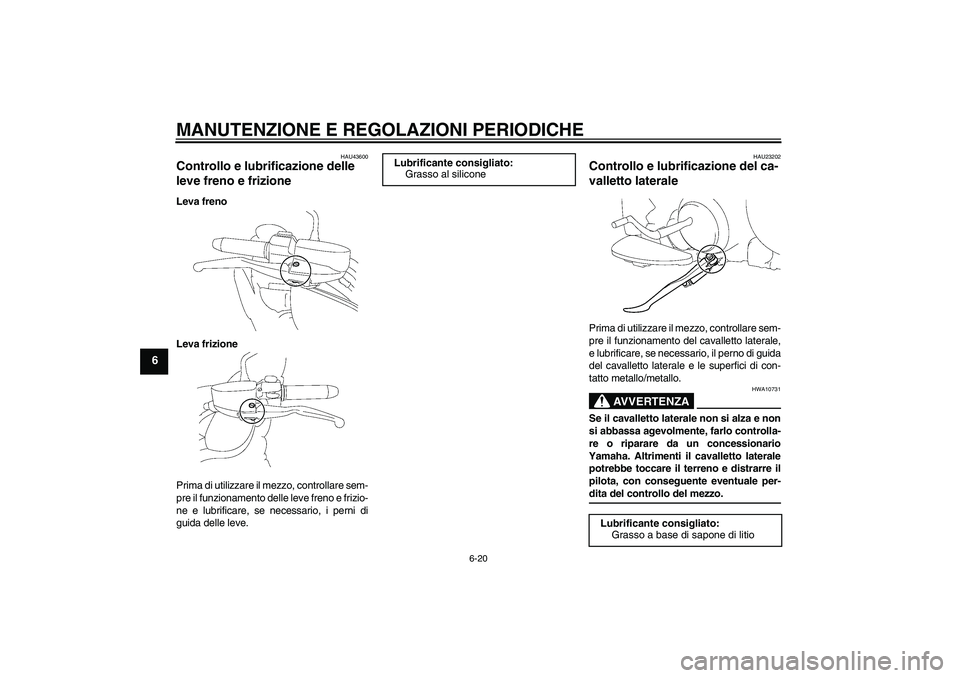

6-20
6
HAU43600
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
HAU23202
Controllo e lubrificazione del ca-
valletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10731
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.
Lubrificante consigliato:
Grasso al silicone
Lubrificante consigliato:
Grasso a base di sapone di litio
U5C4H3H0.book Page 20 Wednesday, September 10, 2008 9:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

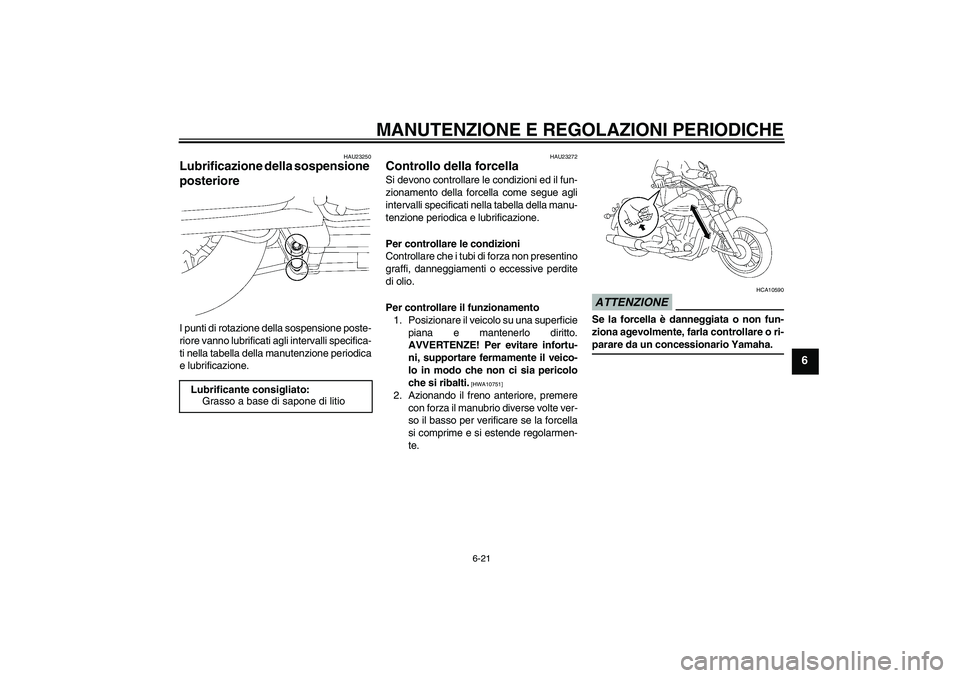

6-21
6
HAU23250
Lubrificazione della sospensione
posteriore I punti di rotazione della sospensione poste-
riore vanno lubrificati agli intervalli specifica-
ti nella tabella della manutenzione periodica
e lubrificazione.
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZE! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
Lubrificante consigliato:
Grasso a base di sapone di litio
U5C4H3H0.book Page 21 Wednesday, September 10, 2008 9:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE

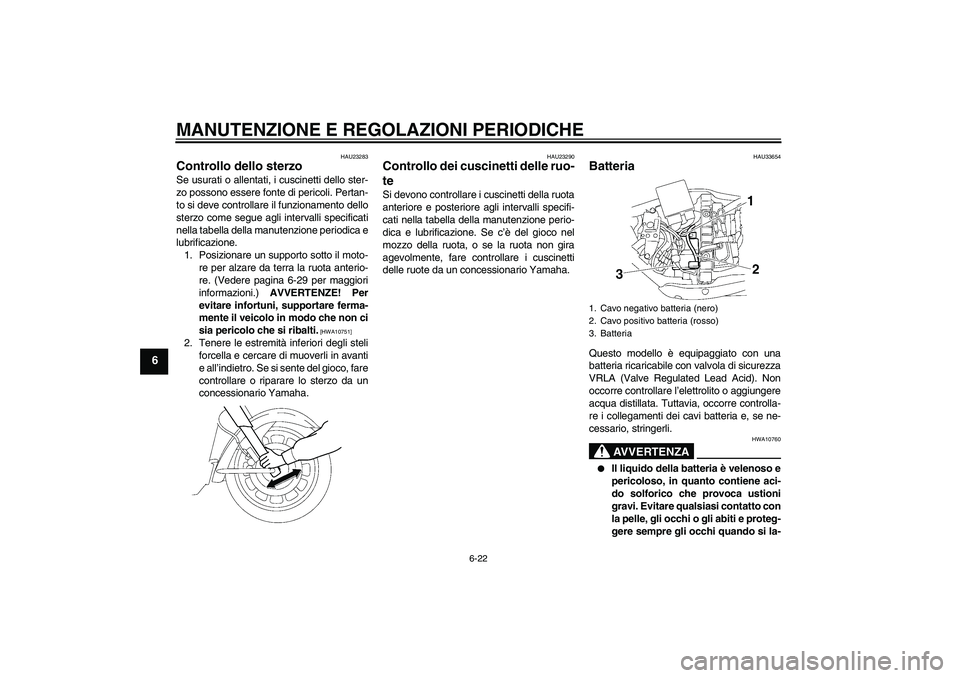

6-22
6
HAU23283
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re. (Vedere pagina 6-29 per maggiori
informazioni.) AVVERTENZE! Per
evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci
sia pericolo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle ruo-
te Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU33654
Batteria Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
1. Cavo negativo batteria (nero)
2. Cavo positivo batteria (rosso)
3. Batteria
U5C4H3H0.book Page 22 Wednesday, September 10, 2008 9:21 AM
