2009 YAMAHA XV1900A Manuale duso (in Italian)

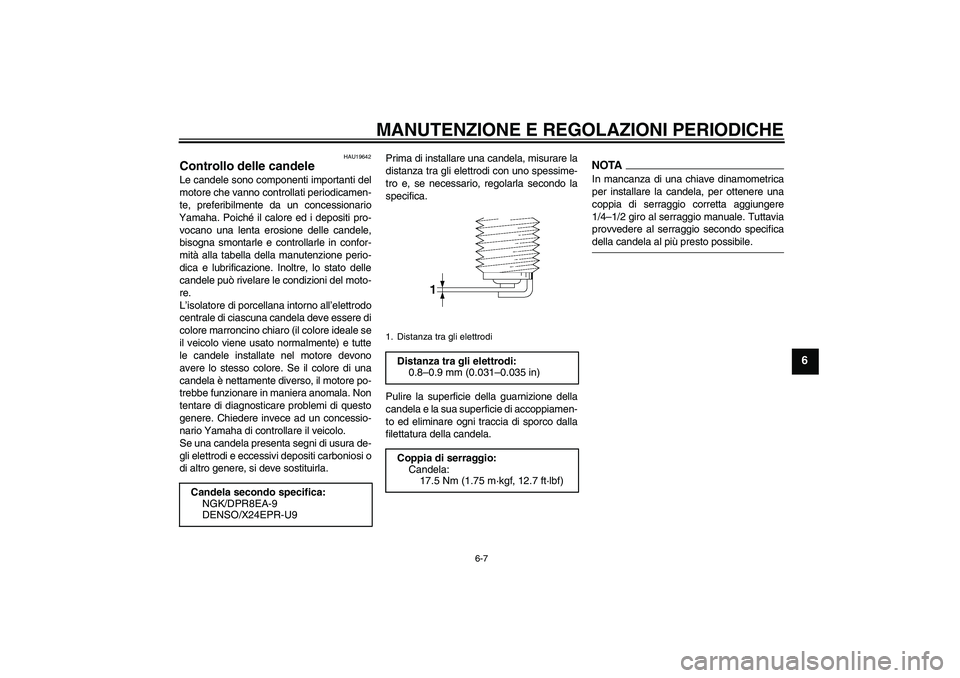

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU19642
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
Candela secondo specifica:
NGK/DPR8EA-9
DENSO/X24EPR-U9
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5C4H3H0.book Page 7 Wednesday, September 10, 2008 9:21 AM

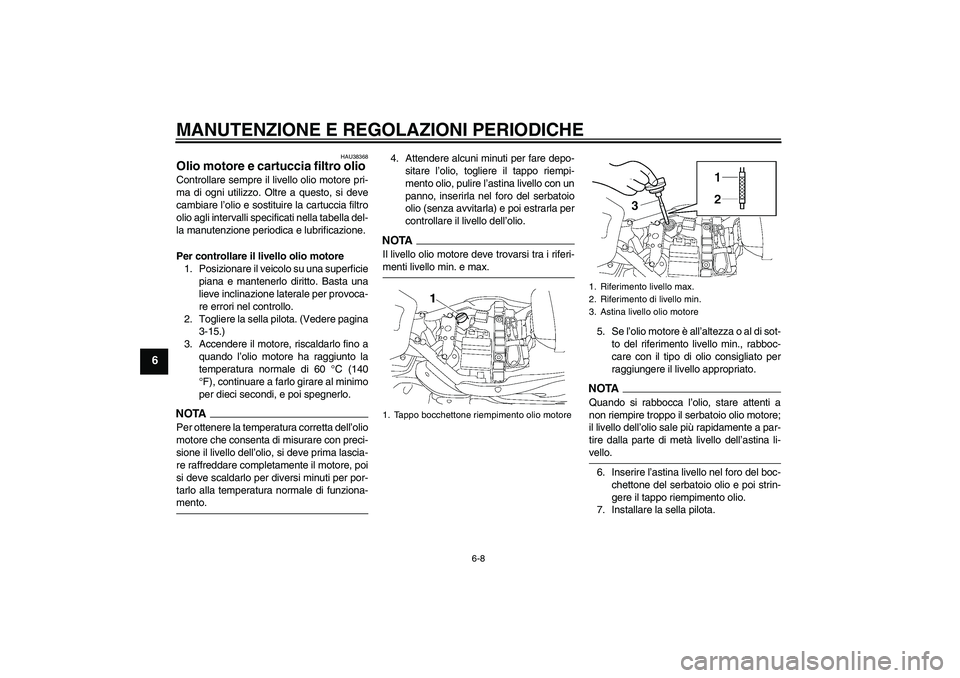

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU38368
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Togliere la sella pilota. (Vedere pagina
3-15.)
3. Accendere il motore, riscaldarlo fino a
quando l’olio motore ha raggiunto la
temperatura normale di 60 °C (140
°F), continuare a farlo girare al minimo
per dieci secondi, e poi spegnerlo.NOTAPer ottenere la temperatura corretta dell’olio
motore che consenta di misurare con preci-
sione il livello dell’olio, si deve prima lascia-
re raffreddare completamente il motore, poi
si deve scaldarlo per diversi minuti per por-
tarlo alla temperatura normale di funziona-mento.4. Attendere alcuni minuti per fare depo-
sitare l’olio, togliere il tappo riempi-
mento olio, pulire l’astina livello con un
panno, inserirla nel foro del serbatoio
olio (senza avvitarla) e poi estrarla per
controllare il livello dell’olio.
NOTAIl livello olio motore deve trovarsi tra i riferi-menti livello min. e max.
5. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rabboc-
care con il tipo di olio consigliato per
raggiungere il livello appropriato.
NOTA
Quando si rabbocca l’olio, stare attenti a
non riempire troppo il serbatoio olio motore;
il livello dell’olio sale più rapidamente a par-
tire dalla parte di metà livello dell’astina li-vello.
6. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
7. Installare la sella pilota.
1. Tappo bocchettone riempimento olio motore
1. Riferimento livello max.
2. Riferimento di livello min.
3. Astina livello olio motore
U5C4H3H0.book Page 8 Wednesday, September 10, 2008 9:21 AM

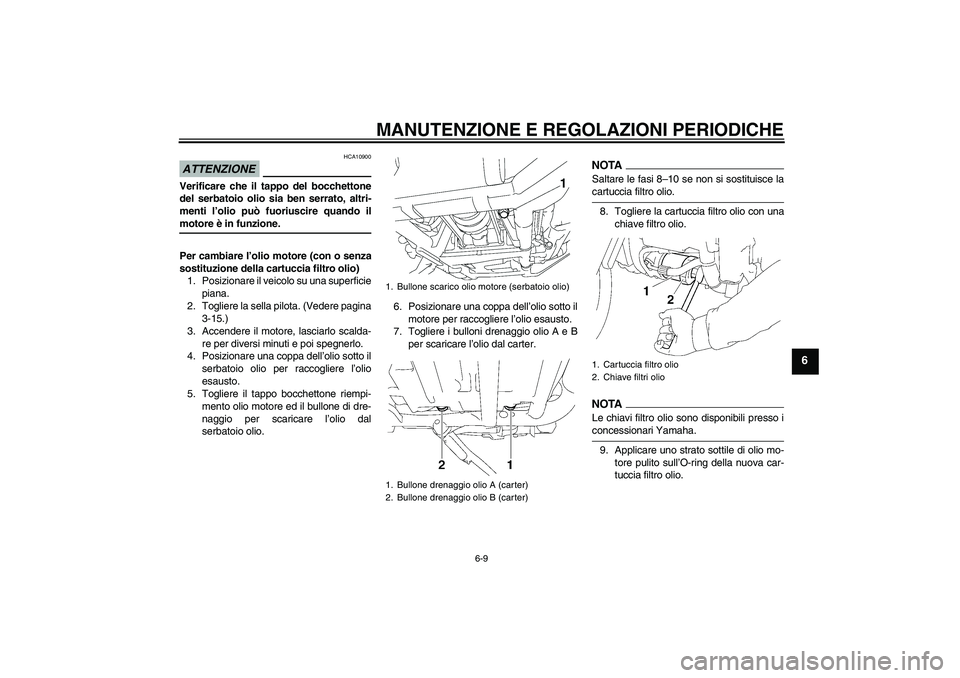

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
ATTENZIONE
HCA10900
Verificare che il tappo del bocchettone
del serbatoio olio sia ben serrato, altri-
menti l’olio può fuoriuscire quando ilmotore è in funzione.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Togliere la sella pilota. (Vedere pagina
3-15.)
3. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
4. Posizionare una coppa dell’olio sotto il
serbatoio olio per raccogliere l’olio
esausto.
5. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal
serbatoio olio.6. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
7. Togliere i bulloni drenaggio olio A e B
per scaricare l’olio dal carter.
NOTASaltare le fasi 8–10 se non si sostituisce lacartuccia filtro olio.
8. Togliere la cartuccia filtro olio con una
chiave filtro olio.NOTALe chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
9. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
1. Bullone scarico olio motore (serbatoio olio)
1. Bullone drenaggio olio A (carter)
2. Bullone drenaggio olio B (carter)
1. Cartuccia filtro olio
2. Chiave filtri olio
U5C4H3H0.book Page 9 Wednesday, September 10, 2008 9:21 AM

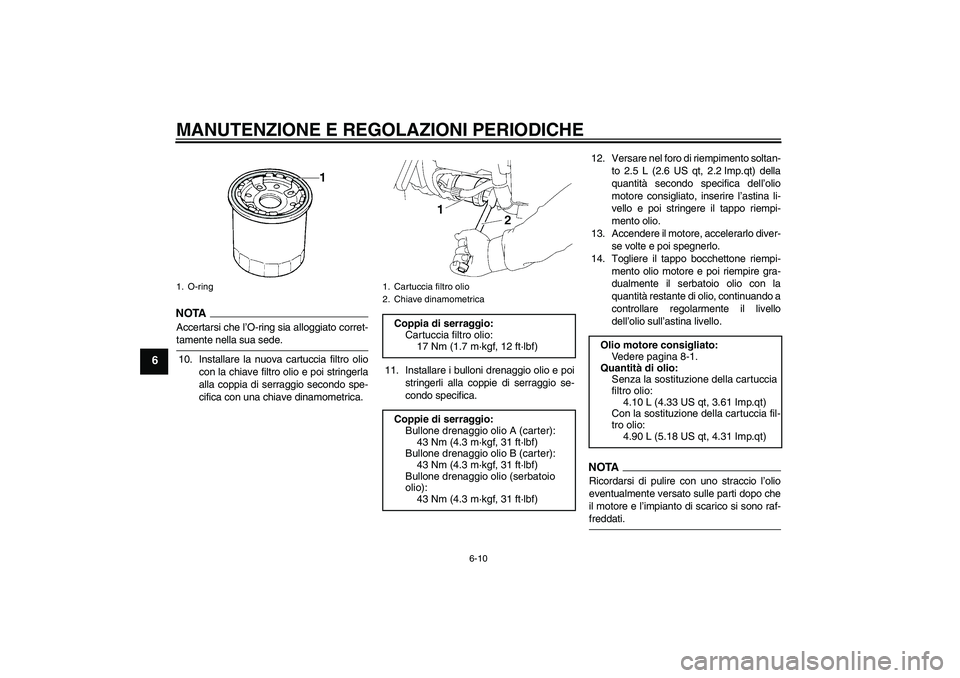

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
NOTA
Accertarsi che l’O-ring sia alloggiato corret-tamente nella sua sede.
10. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.11. Installare i bulloni drenaggio olio e poi
stringerli alla coppie di serraggio se-
condo specifica.12. Versare nel foro di riempimento soltan-
to 2.5 L (2.6 US qt, 2.2 Imp.qt) della
quantità secondo specifica dell’olio
motore consigliato, inserire l’astina li-
vello e poi stringere il tappo riempi-
mento olio.
13. Accendere il motore, accelerarlo diver-
se volte e poi spegnerlo.
14. Togliere il tappo bocchettone riempi-
mento olio motore e poi riempire gra-
dualmente il serbatoio olio con la
quantità restante di olio, continuando a
controllare regolarmente il livello
dell’olio sull’astina livello.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.
1. O-ring
1. Cartuccia filtro olio
2. Chiave dinamometricaCoppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppie di serraggio:
Bullone drenaggio olio A (carter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Bullone drenaggio olio B (carter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Bullone drenaggio olio (serbatoio
olio):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuccia
filtro olio:
4.10 L (4.33 US qt, 3.61 Imp.qt)
Con la sostituzione della cartuccia fil-
tro olio:
4.90 L (5.18 US qt, 4.31 Imp.qt)
U5C4H3H0.book Page 10 Wednesday, September 10, 2008 9:21 AM

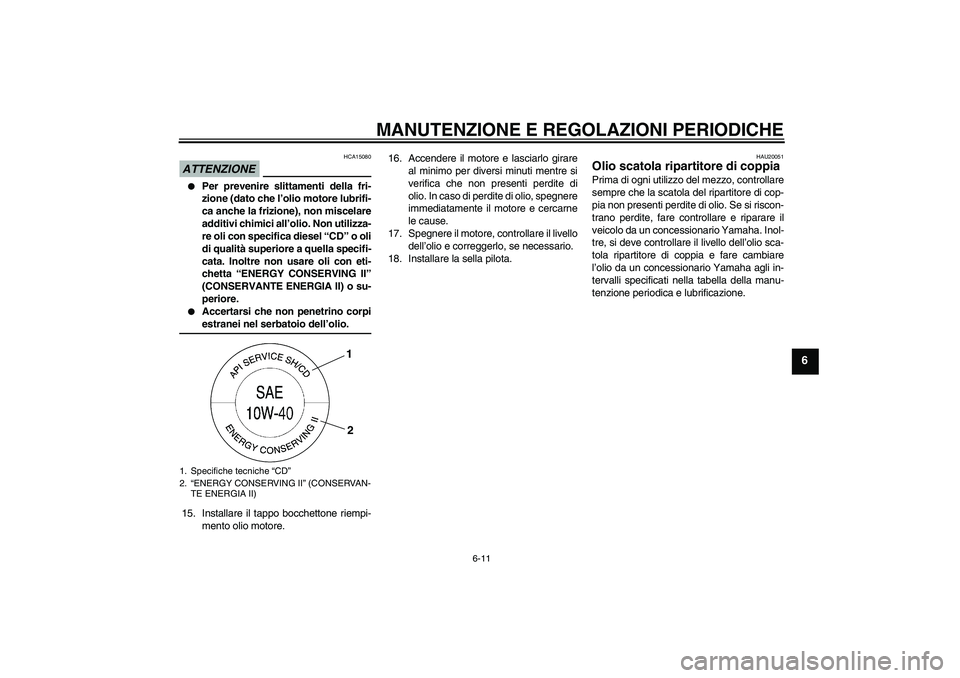

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
ATTENZIONE
HCA15080


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpiestranei nel serbatoio dell’olio.
15. Installare il tappo bocchettone riempi-
mento olio motore.16. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
17. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario.
18. Installare la sella pilota.
HAU20051
Olio scatola ripartitore di coppia Prima di ogni utilizzo del mezzo, controllare
sempre che la scatola del ripartitore di cop-
pia non presenti perdite di olio. Se si riscon-
trano perdite, fare controllare e riparare il
veicolo da un concessionario Yamaha. Inol-
tre, si deve controllare il livello dell’olio sca-
tola ripartitore di coppia e fare cambiare
l’olio da un concessionario Yamaha agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
1. Specifiche tecniche “CD”
2.“ENERGY CONSERVING II” (CONSERVAN-
TE ENERGIA II)
1
2
U5C4H3H0.book Page 11 Wednesday, September 10, 2008 9:21 AM

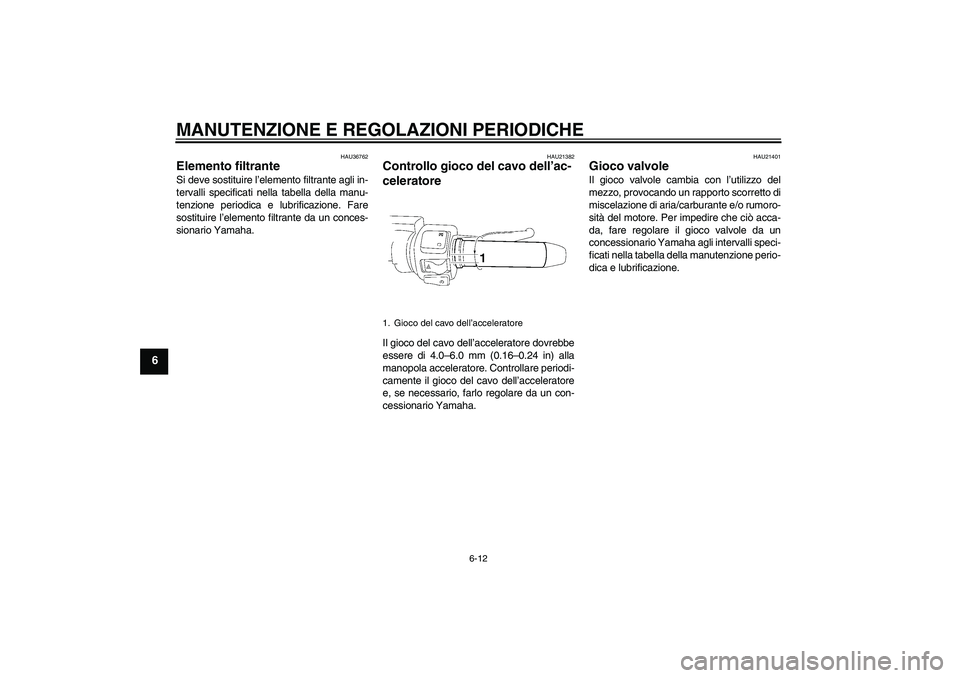

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
HAU36762
Elemento filtrante Si deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
HAU21382
Controllo gioco del cavo dell’ac-
celeratore Il gioco del cavo dell’acceleratore dovrebbe
essere di 4.0–6.0 mm (0.16–0.24 in) alla
manopola acceleratore. Controllare periodi-
camente il gioco del cavo dell’acceleratore
e, se necessario, farlo regolare da un con-
cessionario Yamaha.
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
1. Gioco del cavo dell’acceleratore
U5C4H3H0.book Page 12 Wednesday, September 10, 2008 9:21 AM

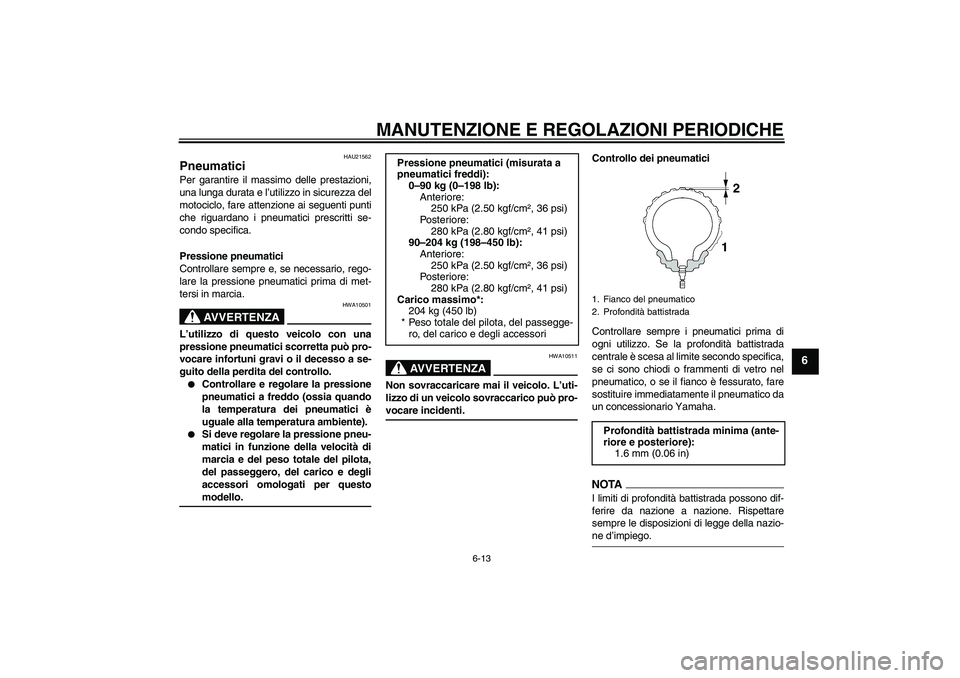

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
HAU21562
Pneumatici Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
motociclo, fare attenzione ai seguenti punti
che riguardano i pneumatici prescritti se-
condo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10501
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.

Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).


Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questomodello.
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-vocare incidenti.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego. Pressione pneumatici (misurata a
pneumatici freddi):
0–90 kg (0–198 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e :
280 kPa (2.80 kgf/cm², 41 psi)
90–204 kg (198–450 lb):
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e :
280 kPa (2.80 kgf/cm², 41 psi)
Carico massimo*:
204 kg (450 lb)
* Peso totale del pilota, del passegge-
ro, del carico e degli accessori 1. Fianco del pneumatico
2. Profondità battistrada
Profondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
U5C4H3H0.book Page 13 Wednesday, September 10, 2008 9:21 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria.
AVVERTENZA
HWA10461
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca e
design, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-re differenti, provocando incidenti.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolocon pneumatici eccessivamente
usurati riduce la stabilità d i m a r c i a e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche. Pneumatico anteriore:
Dimensioni:
130/70R18M/C 63H
Produttore/modello:
DUNLOP/D251F
Pneumatico posteriore:
Dimensioni:
190/60R17M/C 78H
Produttore/modello:
DUNLOP/D251
U5C4H3H0.book Page 14 Wednesday, September 10, 2008 9:21 AM
