2009 YAMAHA XV1900A Manuale duso (in Italian)

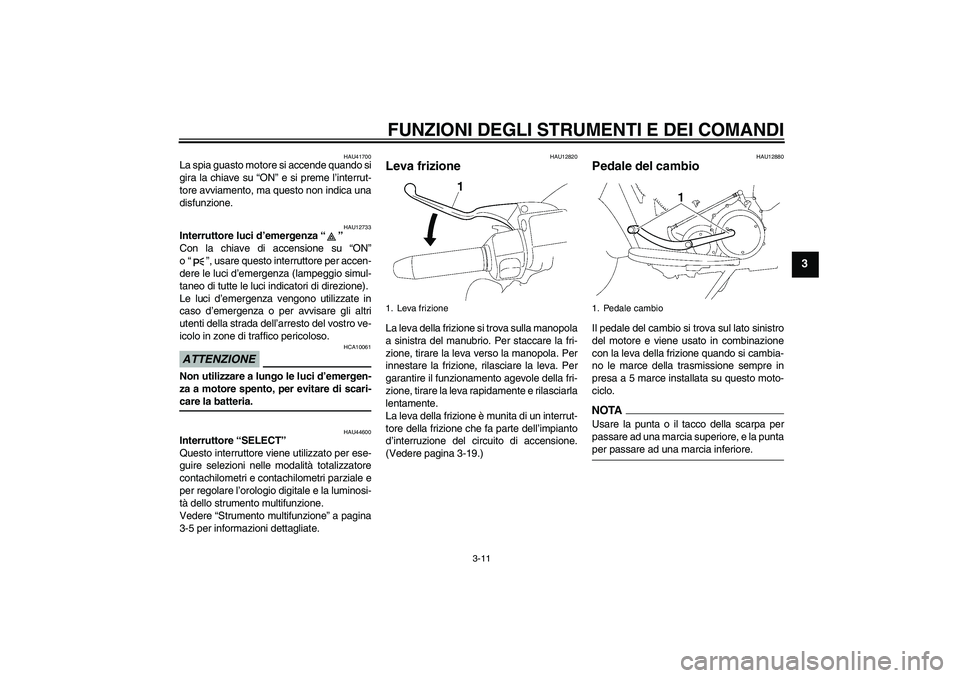

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU41700
La spia guasto motore si accende quando si
gira la chiave su “ON” e si preme l’interrut-
tore avviamento, ma questo non indica una
disfunzione.
HAU12733
Interruttore luci d’emergenza“”
Con la chiave di accensione su “ON”
o“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
HAU44600
Interruttore “SELECT”
Questo interruttore viene utilizzato per ese-
guire selezioni nelle modalità totalizzatore
contachilometri e contachilometri parziale e
per regolare l’orologio digitale e la luminosi-
tà dello strumento multifunzione.
Vedere “Strumento multifunzione” a pagina
3-5 per informazioni dettagliate.
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-19.)
HAU12880
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 5 marce installata su questo moto-
ciclo.NOTAUsare la punta o il tacco della scarpa per
passare ad una marcia superiore, e la puntaper passare ad una marcia inferiore.
1. Leva frizione
1. Pedale cambio
U5C4H3H0.book Page 11 Wednesday, September 10, 2008 9:21 AM

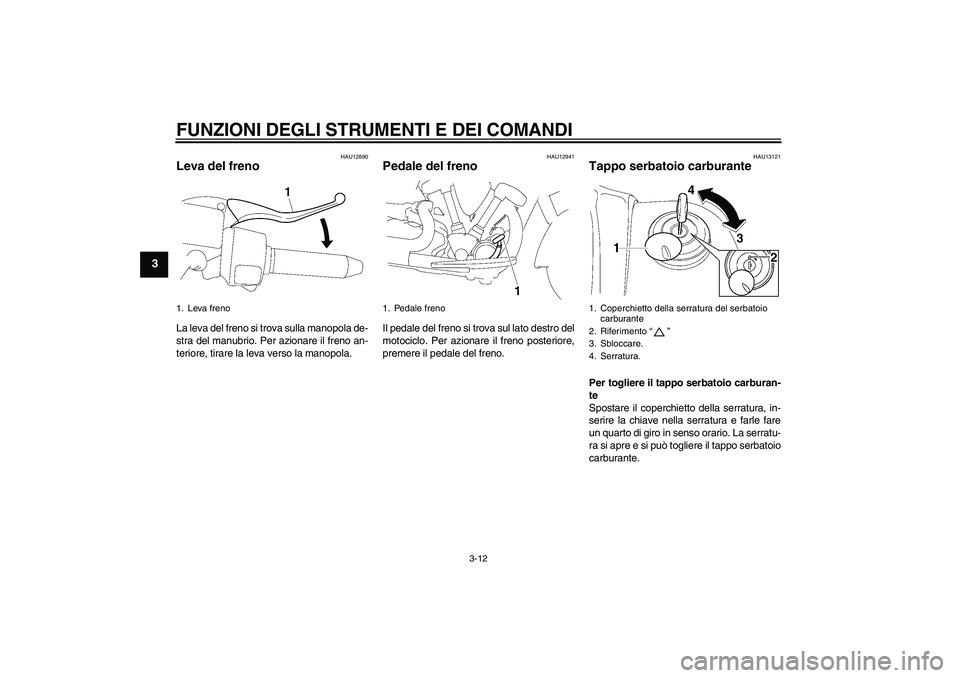

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12890
Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13121
Tappo serbatoio carburante Per togliere il tappo serbatoio carburan-
te
Spostare il coperchietto della serratura, in-
serire la chiave nella serratura e farle fare
un quarto di giro in senso orario. La serratu-
ra si apre e si può togliere il tappo serbatoio
carburante.
1. Leva freno
1. Pedale freno
1. Coperchietto della serratura del serbatoio
carburante
2. Riferimento“”
3. Sbloccare.
4. Serratura.
U5C4H3H0.book Page 12 Wednesday, September 10, 2008 9:21 AM

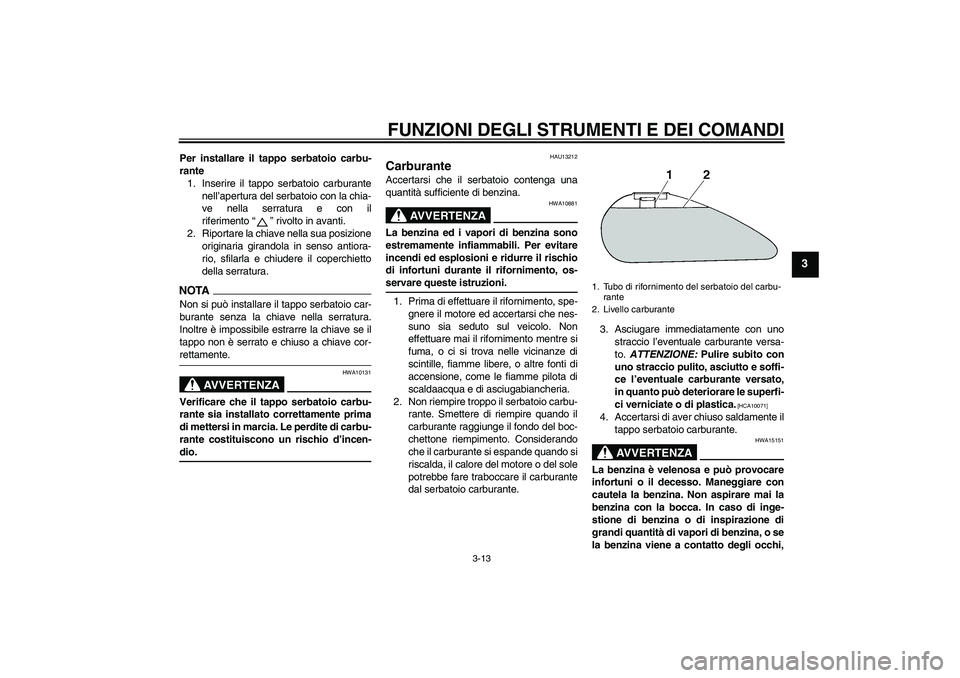

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
Per installare il tappo serbatoio carbu-
rante
1. Inserire il tappo serbatoio carburante
nell’apertura del serbatoio con la chia-
ve nella serratura e con il
riferimento“” rivolto in avanti.
2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.NOTANon si può installare il tappo serbatoio car-
burante senza la chiave nella serratura.
Inoltre è impossibile estrarre la chiave se il
tappo non è serrato e chiuso a chiave cor-rettamente.
AVVERTENZA
HWA10131
Verificare che il tappo serbatoio carbu-
rante sia installato correttamente prima
di mettersi in marcia. Le perdite di carbu-
rante costituiscono un rischio d’incen-dio.
HAU13212
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di benzina.
AVVERTENZA
HWA10881
La benzina ed i vapori di benzina sono
estremamente infiammabili. Per evitare
incendi ed esplosioni e ridurre il rischio
di infortuni durante il rifornimento, os-servare queste istruzioni.
1. Prima di effettuare il rifornimento, spe-
gnere il motore ed accertarsi che nes-
suno sia seduto sul veicolo. Non
effettuare mai il rifornimento mentre si
fuma, o ci si trova nelle vicinanze di
scintille, fiamme libere, o altre fonti di
accensione, come le fiamme pilota di
scaldaacqua e di asciugabiancheria.
2. Non riempire troppo il serbatoio carbu-
rante. Smettere di riempire quando il
carburante raggiunge il fondo del boc-
chettone riempimento. Considerando
che il carburante si espande quando si
riscalda, il calore del motore o del sole
potrebbe fare traboccare il carburante
dal serbatoio carburante.3. Asciugare immediatamente con uno
straccio l’eventuale carburante versa-
to. ATTENZIONE: Pulire subito con
uno straccio pulito, asciutto e soffi-
ce l’eventuale carburante versato,
in quanto può deteriorare le superfi-
ci verniciate o di plastica.
[HCA10071]
4. Accertarsi di aver chiuso saldamente il
tappo serbatoio carburante.
AVVERTENZA
HWA15151
La benzina è velenosa e può provocare
infortuni o il decesso. Maneggiare con
cautela la benzina. Non aspirare mai la
benzina con la bocca. In caso di inge-
stione di benzina o di inspirazione di
grandi quantità di vapori di benzina, o se
la benzina viene a contatto degli occhi,1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
U5C4H3H0.book Page 13 Wednesday, September 10, 2008 9:21 AM

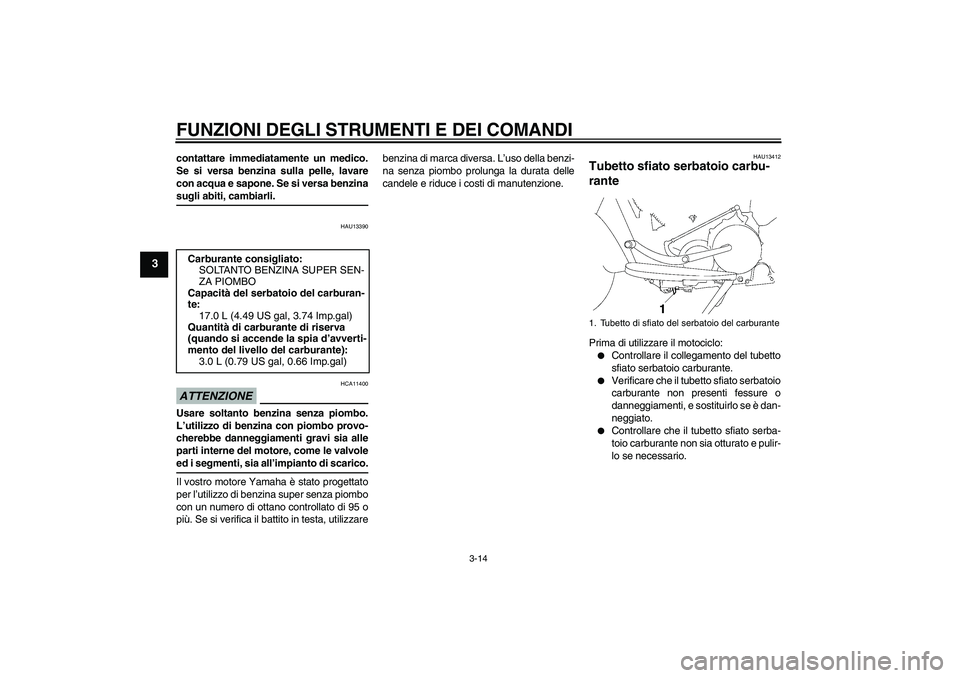

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
contattare immediatamente un medico.
Se si versa benzina sulla pelle, lavare
con acqua e sapone. Se si versa benzinasugli abiti, cambiarli.
HAU13390
ATTENZIONE
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina super senza piombo
con un numero di ottano controllato di 95 o
più. Se si verifica il battito in testa, utilizzarebenzina di marca diversa. L’uso della benzi-
na senza piombo prolunga la durata delle
candele e riduce i costi di manutenzione.
HAU13412
Tubetto sfiato serbatoio carbu-
rante Prima di utilizzare il motociclo:

Controllare il collegamento del tubetto
sfiato serbatoio carburante.


Verificare che il tubetto sfiato serbatoio
carburante non presenti fessure o
danneggiamenti, e sostituirlo se è dan-
neggiato.


Controllare che il tubetto sfiato serba-
toio carburante non sia otturato e pulir-
lo se necessario. Carburante consigliato:
SOLTANTO BENZINA SUPER SEN-
ZA PIOMBO
Capacità del serbatoio del carburan-
te:
17.0 L (4.49 US gal, 3.74 Imp.gal)
Quantità di carburante di riserva
(quando si accende la spia d’avverti-
mento del livello del carburante):
3.0 L (0.79 US gal, 0.66 Imp.gal)
1. Tubetto di sfiato del serbatoio del carburante
U5C4H3H0.book Page 14 Wednesday, September 10, 2008 9:21 AM

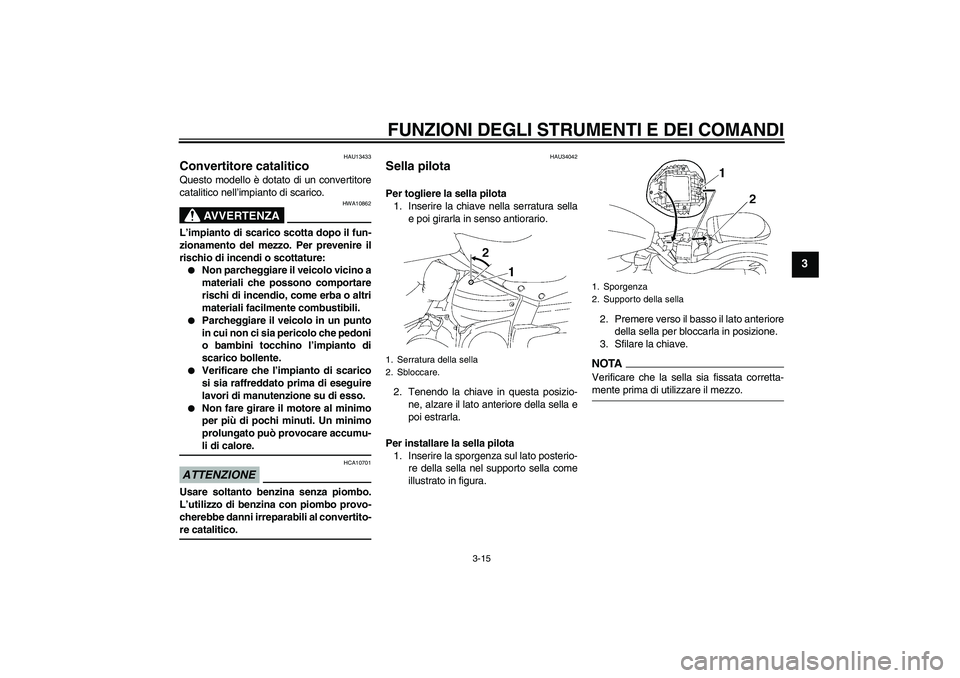

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
HAU13433
Convertitore catalitico Questo modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10862
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:

Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.


Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.


Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.


Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
HAU34042
Sella pilota Per togliere la sella pilota
1. Inserire la chiave nella serratura sella
e poi girarla in senso antiorario.
2. Tenendo la chiave in questa posizio-
ne, alzare il lato anteriore della sella e
poi estrarla.
Per installare la sella pilota
1. Inserire la sporgenza sul lato posterio-
re della sella nel supporto sella come
illustrato in figura.2. Premere verso il basso il lato anteriore
della sella per bloccarla in posizione.
3. Sfilare la chiave.
NOTAVerificare che la sella sia fissata corretta-mente prima di utilizzare il mezzo.
1. Serratura della sella
2. Sbloccare.
1. Sporgenza
2. Supporto della sella
U5C4H3H0.book Page 15 Wednesday, September 10, 2008 9:21 AM

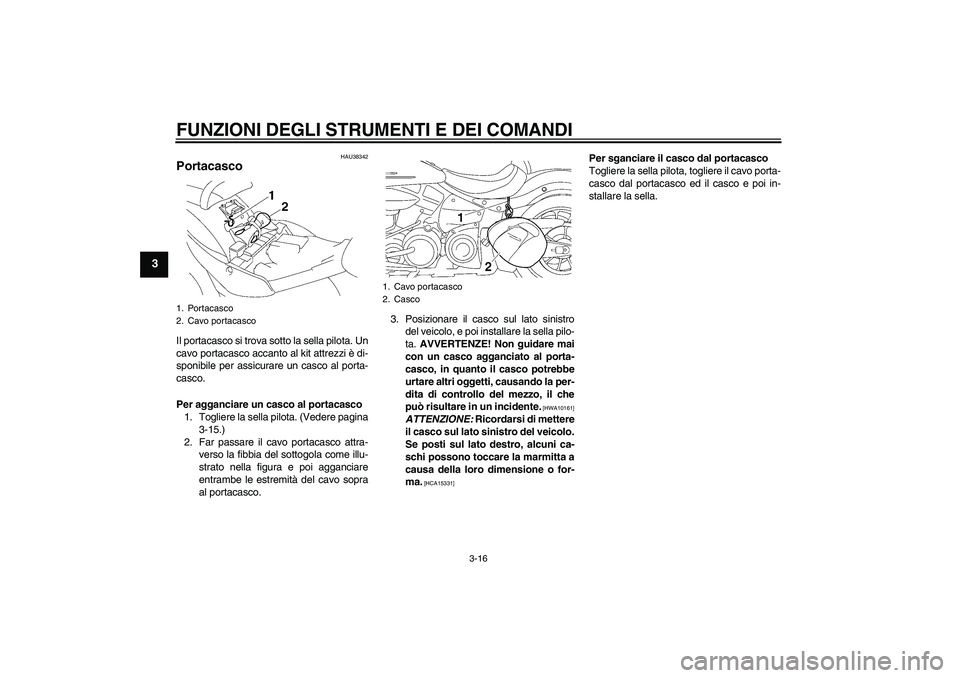

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
HAU38342
Portacasco Il portacasco si trova sotto la sella pilota. Un
cavo portacasco accanto al kit attrezzi è di-
sponibile per assicurare un casco al porta-
casco.
Per agganciare un casco al portacasco
1. Togliere la sella pilota. (Vedere pagina
3-15.)
2. Far passare il cavo portacasco attra-
verso la fibbia del sottogola come illu-
strato nella figura e poi agganciare
entrambe le estremità del cavo sopra
al portacasco.3. Posizionare il casco sul lato sinistro
del veicolo, e poi installare la sella pilo-
ta. AVVERTENZE! Non guidare mai
con un casco agganciato al porta-
casco, in quanto il casco potrebbe
urtare altri oggetti, causando la per-
dita di controllo del mezzo, il che
può risultare in un incidente.
[HWA10161]
ATTENZIONE: Ricordarsi di mettere
il casco sul lato sinistro del veicolo.
Se posti sul lato destro, alcuni ca-
schi possono toccare la marmitta a
causa della loro dimensione o for-
ma.
[HCA15331]
Per sganciare il casco dal portacasco
Togliere la sella pilota, togliere il cavo porta-
casco dal portacasco ed il casco e poi in-
stallare la sella.
1. Portacasco
2. Cavo portacasco
1. Cavo portacasco
2. Casco
U5C4H3H0.book Page 16 Wednesday, September 10, 2008 9:21 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

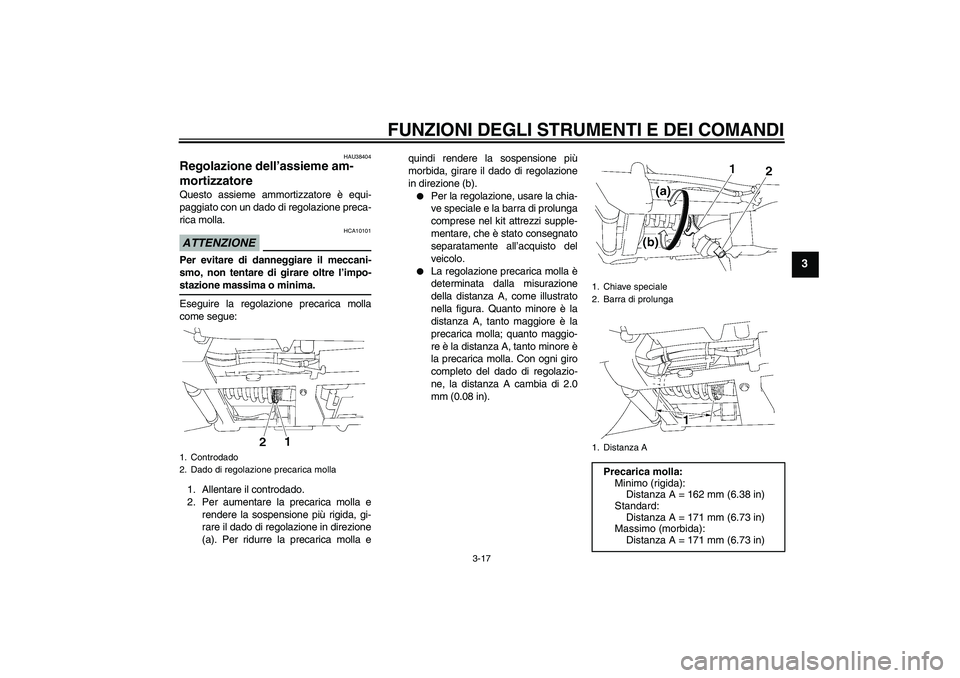

3-17
3
HAU38404
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con un dado di regolazione preca-
rica molla.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-stazione massima o minima.
Eseguire la regolazione precarica molla
come segue:
1. Allentare il controdado.
2. Per aumentare la precarica molla e
rendere la sospensione più rigida, gi-
rare il dado di regolazione in direzione
(a). Per ridurre la precarica molla equindi rendere la sospensione più
morbida, girare il dado di regolazione
in direzione (b).


Per la regolazione, usare la chia-
ve speciale e la barra di prolunga
comprese nel kit attrezzi supple-
mentare, che è stato consegnato
separatamente all’acquisto del
veicolo.


La regolazione precarica molla è
determinata dalla misurazione
della distanza A, come illustrato
nella figura. Quanto minore è la
distanza A, tanto maggiore è la
precarica molla; quanto maggio-
re è la distanza A, tanto minore è
la precarica molla. Con ogni giro
completo del dado di regolazio-
ne, la distanza A cambia di 2.0
mm (0.08 in).
1. Controdado
2. Dado di regolazione precarica molla
1. Chiave speciale
2. Barra di prolunga
1. Distanza A
Precarica molla:
Minimo (rigida):
Distanza A = 162 mm (6.38 in)
Standard:
Distanza A = 171 mm (6.73 in)
Massimo (morbida):
Distanza A = 171 mm (6.73 in)
U5C4H3H0.book Page 17 Wednesday, September 10, 2008 9:21 AM

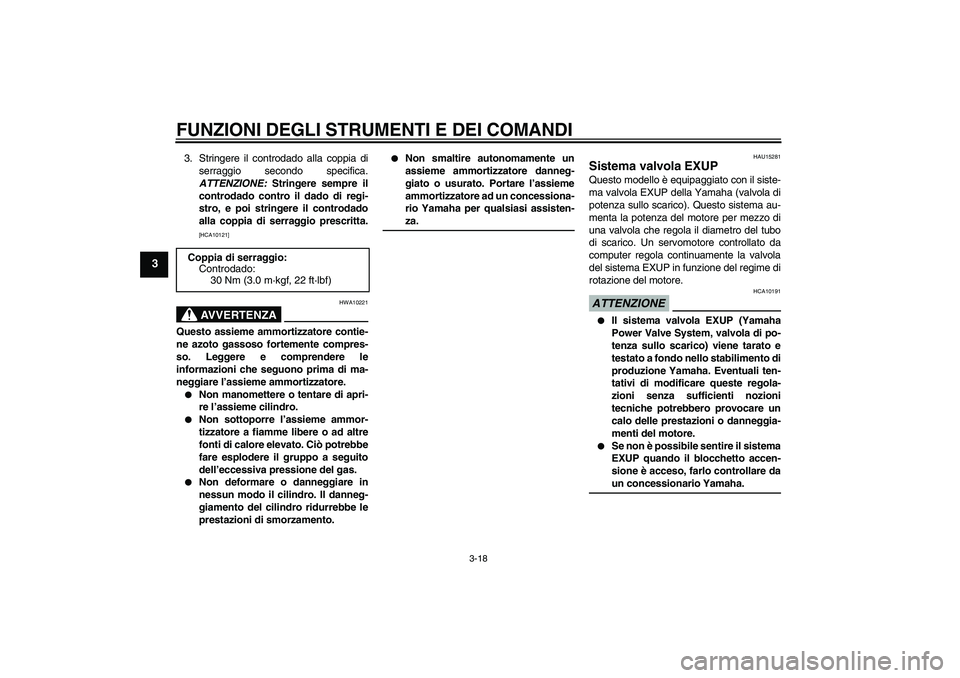

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
3. Stringere il controdado alla coppia di
serraggio secondo specifica.
ATTENZIONE: Stringere sempre il
controdado contro il dado di regi-
stro, e poi stringere il controdado
alla coppia di serraggio prescritta.
[HCA10121]AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.

Non manomettere o tentare di apri-
re l’assieme cilindro.


Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.


Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-za.
HAU15281
Sistema valvola EXUP Questo modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il diametro del tubo
di scarico. Un servomotore controllato da
computer regola continuamente la valvola
del sistema EXUP in funzione del regime di
rotazione del motore.ATTENZIONE
HCA10191


Il sistema valvola EXUP (Yamaha
Power Valve System, valvola di po-
tenza sullo scarico) viene tarato e
testato a fondo nello stabilimento di
produzione Yamaha. Eventuali ten-
tativi di modificare queste regola-
zioni senza sufficienti nozioni
tecniche potrebbero provocare un
calo delle prestazioni o danneggia-
menti del motore.


Se non è possibile sentire il sistema
EXUP quando il blocchetto accen-
sione è acceso, farlo controllare daun concessionario Yamaha. Coppia di serraggio:
Controdado:
30 Nm (3.0 m·kgf, 22 ft·lbf)
U5C4H3H0.book Page 18 Wednesday, September 10, 2008 9:21 AM
