PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden totpermanente accuschade.
DAU38373
Zekeringen vervangen De hoofdzekering, de zekering voor het
elektronisch brandstofinjectiesysteem en
het kastje met zekeringen voor afzonderlij-
ke circuits bevinden zich onder het bestuur-
derszadel. (Zie pagina 3-15.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-1. Hoofdzekering
2. Zekering brandstofinjectiesysteem
3. Reservezekering brandstofinjectiesysteem
4. Zekeringenkastje
1. Zekeringenkastje
2. Zekering van gelijkstroom kabelstekker voor
accessoires
3. Zekering signaleringssysteem
4. Zekering ontstekingssysteem
5. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
6. Zekering ECU (elektronische regeleenheid)
7. Koplampzekering
8. Zekering parkeerlichten
9. Reservezekering
U5C4D3D0.book Page 23 Thursday, September 11, 2008 9:37 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.[DWA15131]
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU38454
Koplampgloeilamp vervangen Dit model heeft een koplamp die uitgerust is
met twee kwartslampen. Als de lamp van
het grootlicht of dimlicht is doorgebrand,
vervang deze dan als volgt.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk- Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
25.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Zekering ECU (elektronische rege-
leenheid):
10.0 A
Circuitzekering kabelaansluiting voor
accessoires:
3.0 A
Zekering parkeerlichtcircuit:
10.0 A
Backup-zekering:
10.0 A
1. Gloeilamp voor dimlicht
2. Gloeilamp voor grootlicht
U5C4D3D0.book Page 24 Thursday, September 11, 2008 9:37 AM

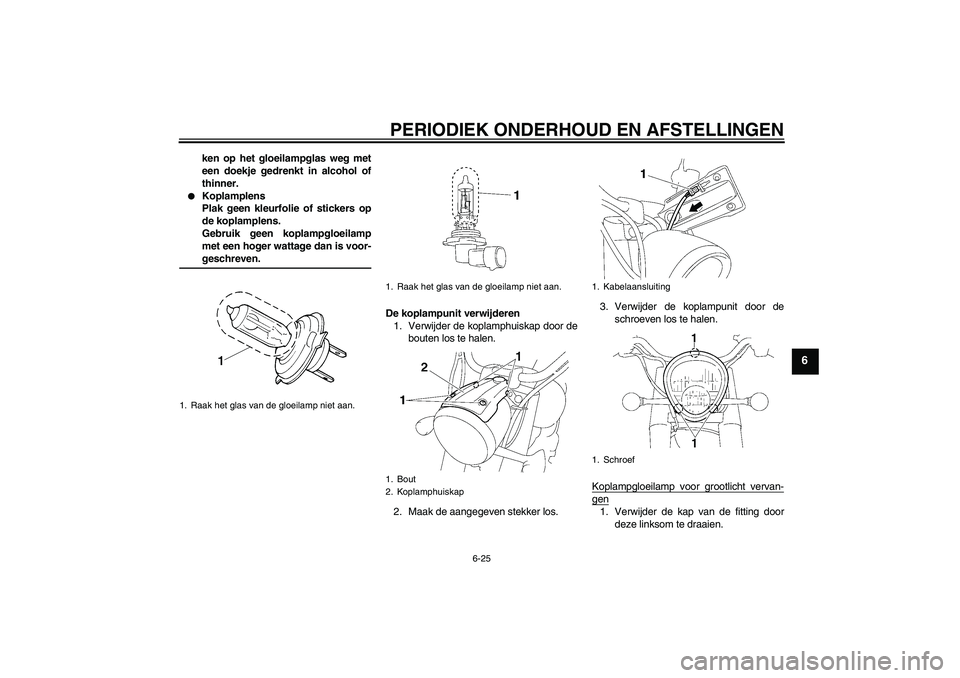

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.
De koplampunit verwijderen
1. Verwijder de koplamphuiskap door de
bouten los te halen.
2. Maak de aangegeven stekker los.3. Verwijder de koplampunit door de
schroeven los te halen.
Koplampgloeilamp voor grootlicht vervan-
gen1. Verwijder de kap van de fitting door
deze linksom te draaien.
1. Raak het glas van de gloeilamp niet aan.
1. Raak het glas van de gloeilamp niet aan.
1. Bout
2. Koplamphuiskap
1. Kabelaansluiting
1. Schroef
U5C4D3D0.book Page 25 Thursday, September 11, 2008 9:37 AM

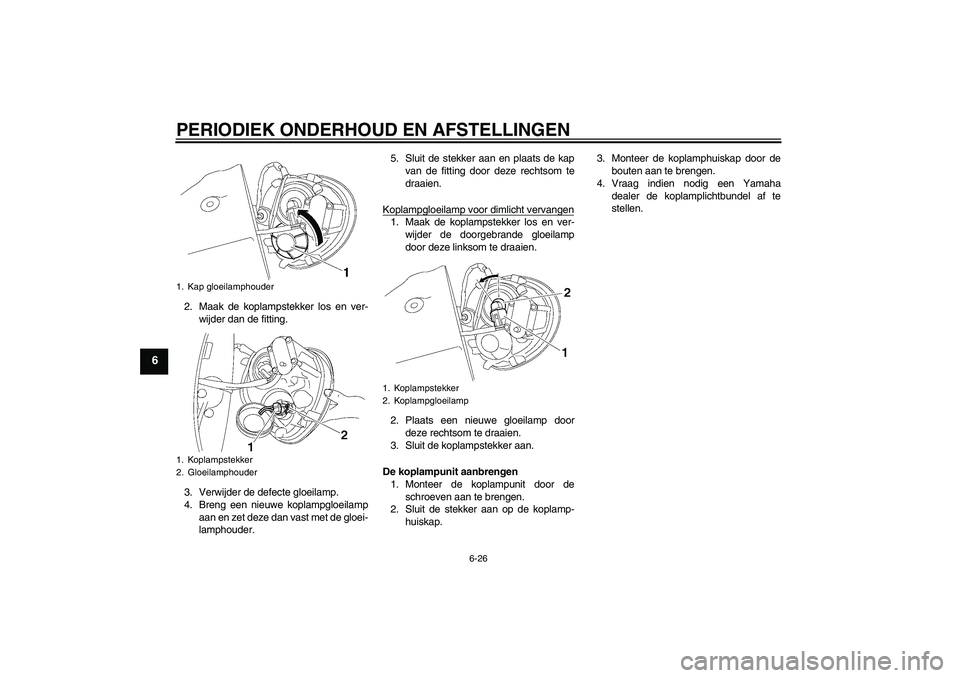

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-26
6
2. Maak de koplampstekker los en ver-
wijder dan de fitting.
3. Verwijder de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.5. Sluit de stekker aan en plaats de kap
van de fitting door deze rechtsom te
draaien.
Koplampgloeilamp voor dimlicht vervangen
1. Maak de koplampstekker los en ver-
wijder de doorgebrande gloeilamp
door deze linksom te draaien.
2. Plaats een nieuwe gloeilamp door
deze rechtsom te draaien.
3. Sluit de koplampstekker aan.
De koplampunit aanbrengen
1. Monteer de koplampunit door de
schroeven aan te brengen.
2. Sluit de stekker aan op de koplamp-
huiskap.3. Monteer de koplamphuiskap door de
bouten aan te brengen.
4. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
1. Kap gloeilamphouder
1. Koplampstekker
2. Gloeilamphouder
1. Koplampstekker
2. Koplampgloeilamp
U5C4D3D0.book Page 26 Thursday, September 11, 2008 9:37 AM

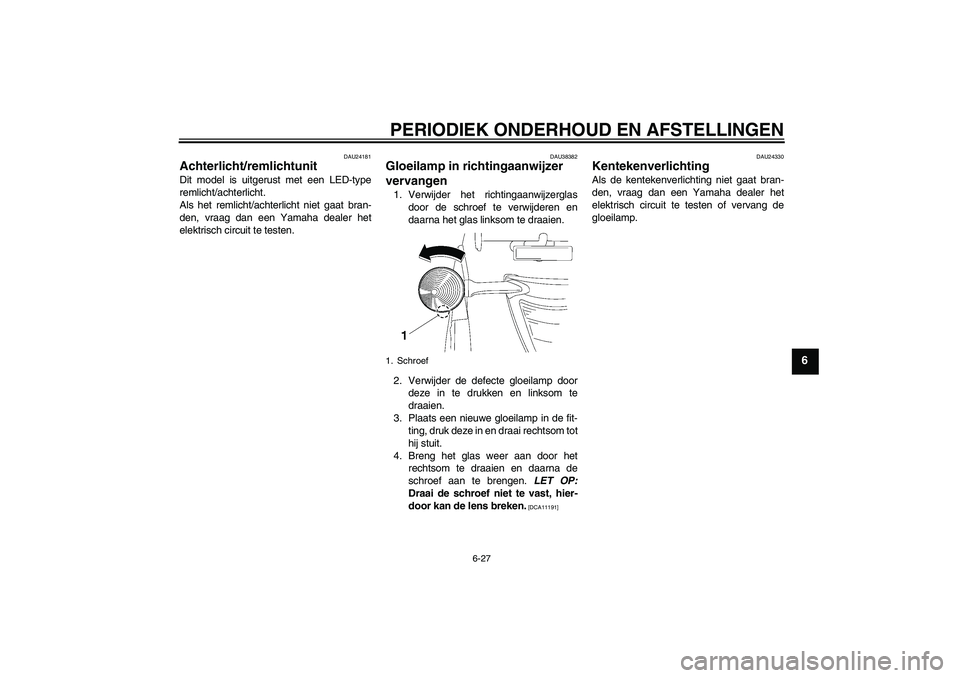

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-27
6
DAU24181
Achterlicht/remlichtunit Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
DAU38382
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder het richtingaanwijzerglas
door de schroef te verwijderen en
daarna het glas linksom te draaien.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Breng het glas weer aan door het
rechtsom te draaien en daarna de
schroef aan te brengen. LET OP:
Draai de schroef niet te vast, hier-
door kan de lens breken.
[DCA11191]DAU24330
Kentekenverlichting Als de kentekenverlichting niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen of vervang de
gloeilamp.
1. Schroef
U5C4D3D0.book Page 27 Thursday, September 11, 2008 9:37 AM

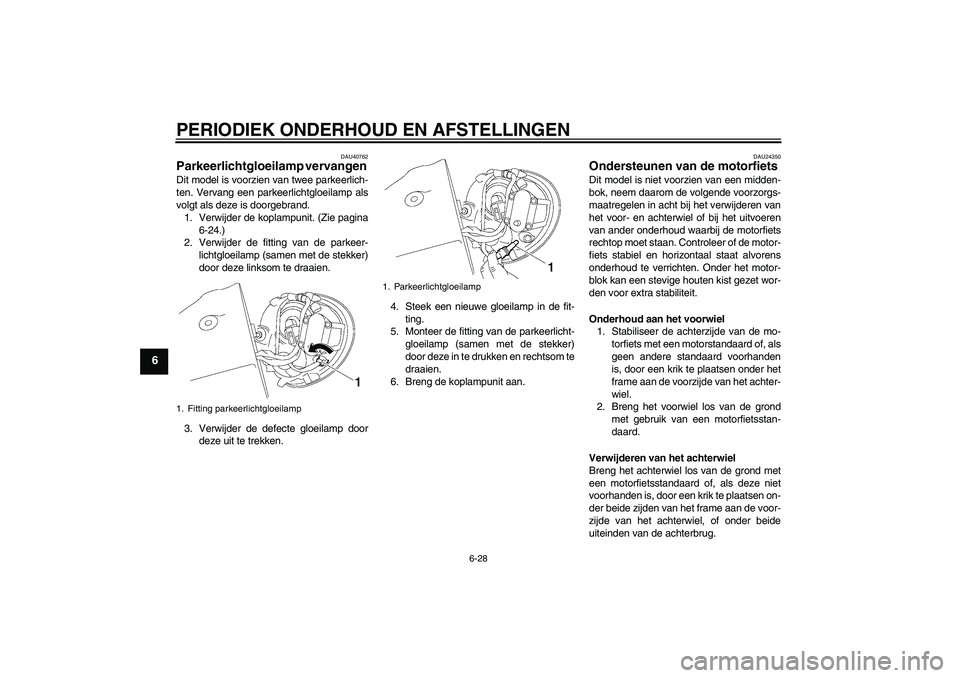

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-28
6
DAU40762
Parkeerlichtgloeilamp vervangen Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder de koplampunit. (Zie pagina
6-24.)
2. Verwijder de fitting van de parkeer-
lichtgloeilamp (samen met de stekker)
door deze linksom te draaien.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Monteer de fitting van de parkeerlicht-
gloeilamp (samen met de stekker)
door deze in te drukken en rechtsom te
draaien.
6. Breng de koplampunit aan.
DAU24350
Ondersteunen van de motorfiets Dit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de motor-
fiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
Onderhoud aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of, als
geen andere standaard voorhanden
is, door een krik te plaatsen onder het
frame aan de voorzijde van het achter-
wiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwijderen van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen on-
der beide zijden van het frame aan de voor-
zijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
1. Fitting parkeerlichtgloeilamp
1. Parkeerlichtgloeilamp
U5C4D3D0.book Page 28 Thursday, September 11, 2008 9:37 AM

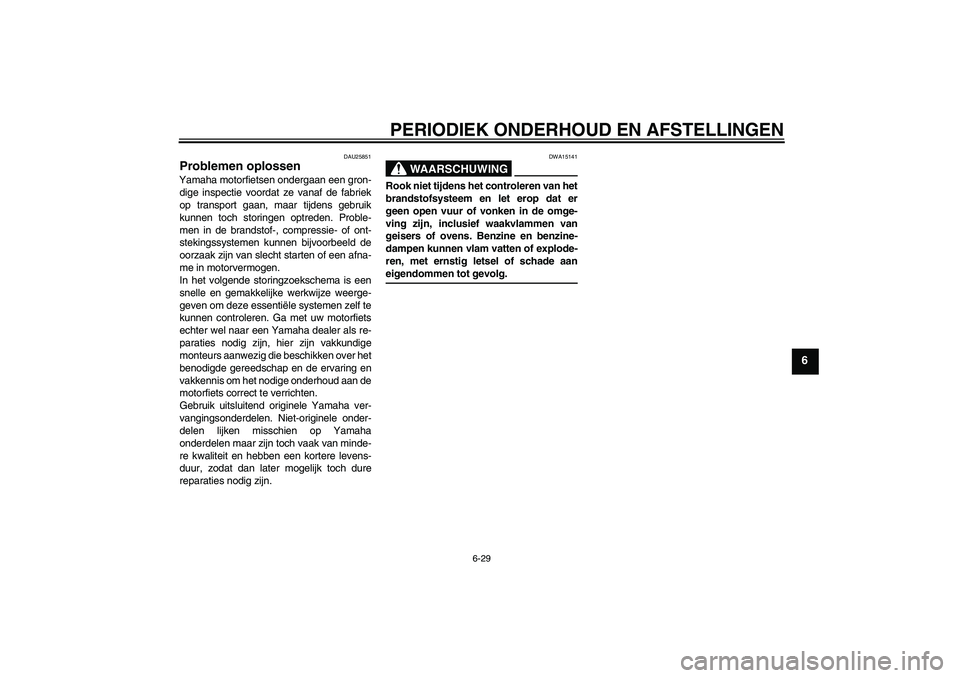

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-29
6
DAU25851
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In het volgende storingzoekschema is een
snelle en gemakkelijke werkwijze weerge-
geven om deze essentiële systemen zelf te
kunnen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15141
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aaneigendommen tot gevolg.
U5C4D3D0.book Page 29 Thursday, September 11, 2008 9:37 AM

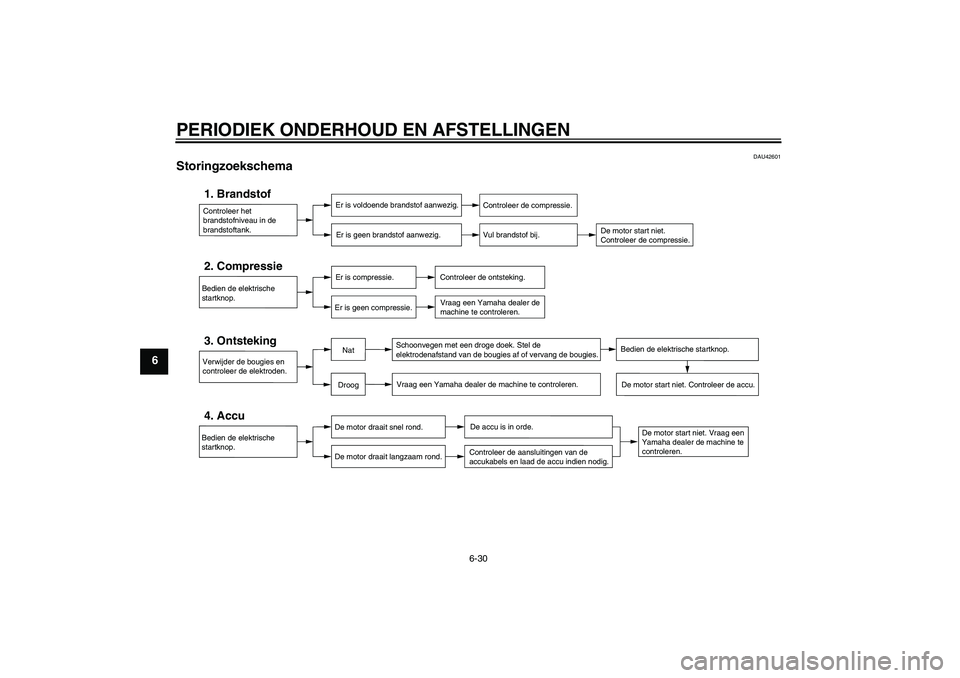

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-30
6
DAU42601
Storingzoekschema
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
