Page 57 of 86

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6

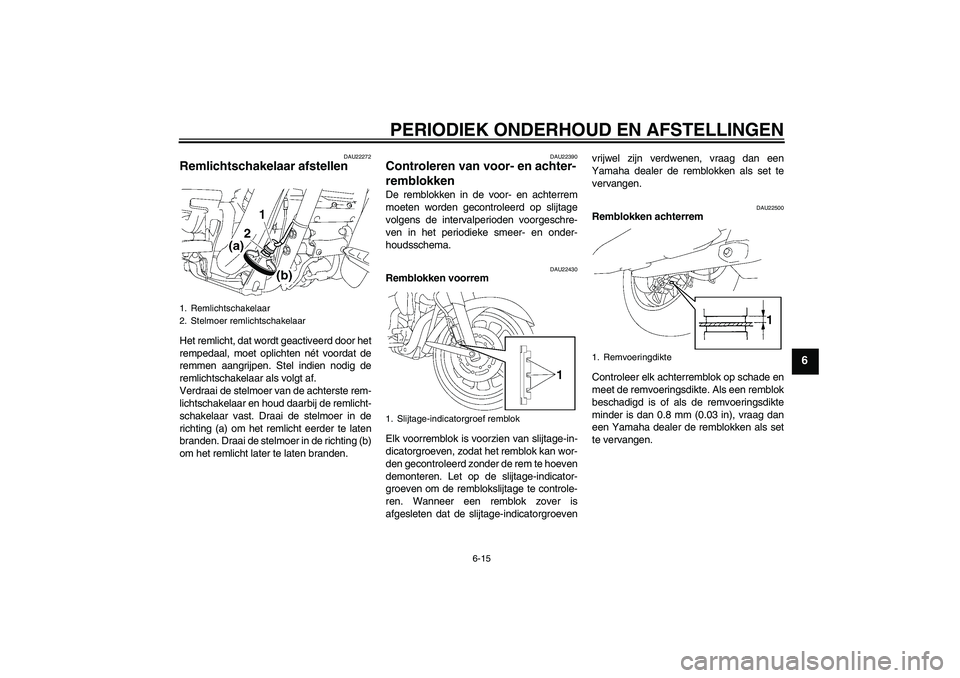

DAU22272
Remlichtschakelaar afstellen Het remlicht, dat wordt geactiveerd door het
rempedaal, moet oplichten nét voordat de
remmen aangrijpen. Stel indien nodig de
remlichtschakelaar als volgt af.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
DAU22390
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22430
Remblokken voorrem
Elk voorremblok is voorzien van slijtage-in-
dicatorgroeven, zodat het remblok kan wor-
den gecontroleerd zonder de rem te hoeven
demonteren. Let op de slijtage-indicator-
groeven om de remblokslijtage te controle-
ren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroevenvrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1. Slijtage-indicatorgroef remblok
1. Remvoeringdikte
U5C4D3D0.book Page 15 Thursday, September 11, 2008 9:37 AM
Page 58 of 86

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6

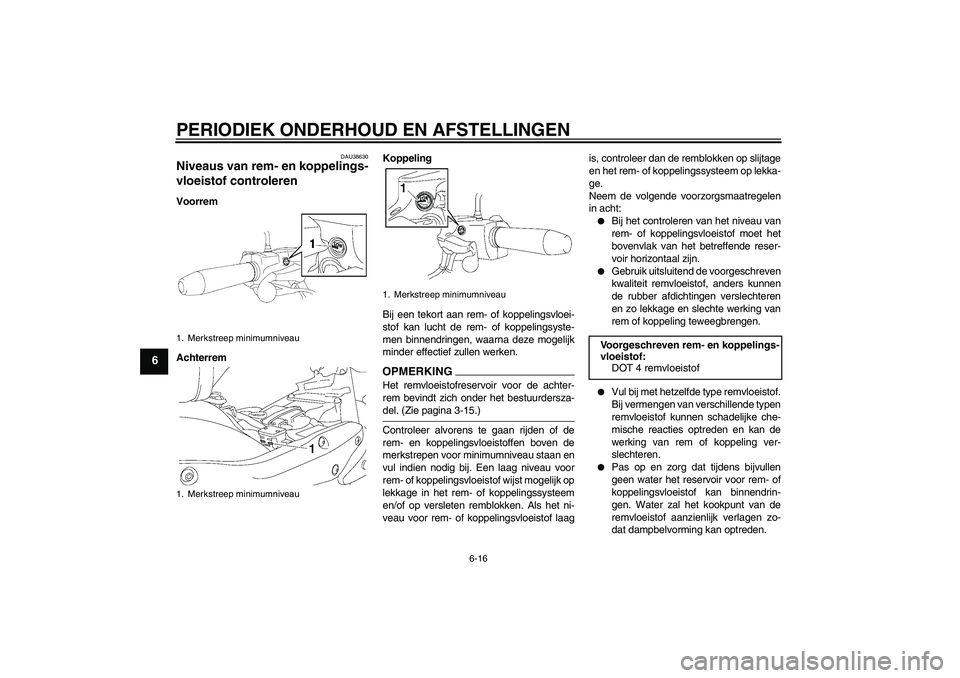

DAU38630
Niveaus van rem- en koppelings-
vloeistof controleren Voorrem
AchterremKoppeling
Bij een tekort aan rem- of koppelingsvloei-
stof kan lucht de rem- of koppelingsyste-
men binnendringen, waarna deze mogelijk
minder effectief zullen werken.
OPMERKIN
G
Het remvloeistofreservoir voor de achter-
rem bevindt zich onder het bestuurdersza-del. (Zie pagina 3-15.)
Controleer alvorens te gaan rijden of de
rem- en koppelingsvloeistoffen boven de
merkstrepen voor minimumniveau staan en
vul indien nodig bij. Een laag niveau voor
rem- of koppelingsvloeistof wijst mogelijk op
lekkage in het rem- of koppelingssysteem
en/of op versleten remblokken. Als het ni-
veau voor rem- of koppelingsvloeistof laagis, controleer dan de remblokken op slijtage
en het rem- of koppelingssysteem op lekka-
ge.
Neem de volgende voorzorgsmaatregelen
in acht:
Bij het controleren van het niveau van
rem- of koppelingsvloeistof moet het
bovenvlak van het betreffende reser-
voir horizontaal zijn.
Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte werking van
rem of koppeling teweegbrengen.
Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
werking van rem of koppeling ver-
slechteren.
Pas op en zorg dat tijdens bijvullen
geen water het reservoir voor rem- of
koppelingsvloeistof kan binnendrin-
gen. Water zal het kookpunt van de
remvloeistof aanzienlijk verlagen zo-
dat dampbelvorming kan optreden.
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
Voorgeschreven rem- en koppelings-
vloeistof:
DOT 4 remvloeistof
U5C4D3D0.book Page 16 Thursday, September 11, 2008 9:37 AM
Page 59 of 86

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6

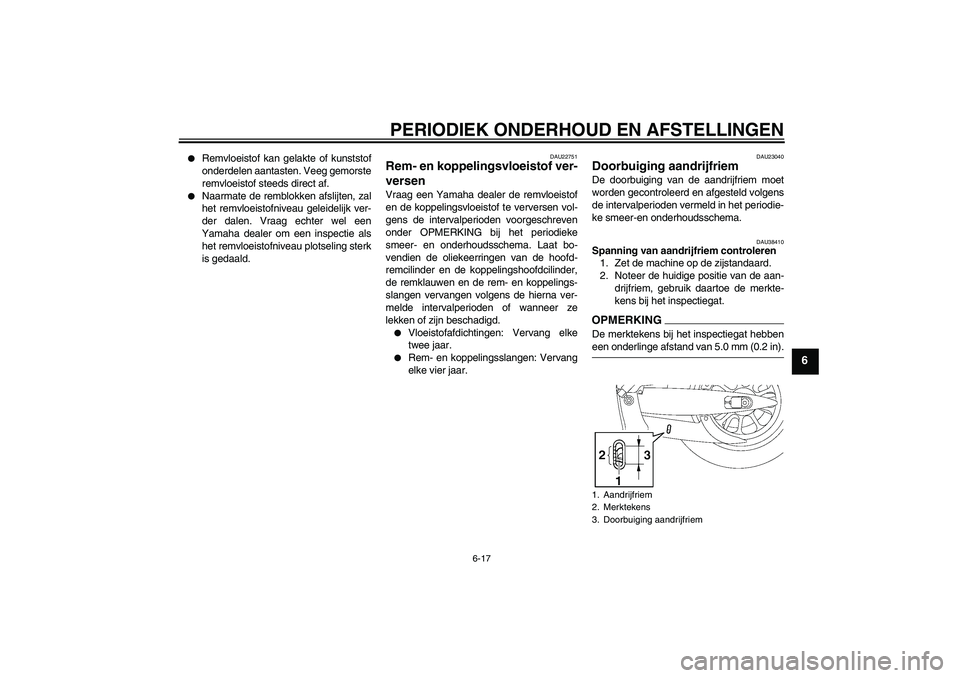

Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.
Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22751
Rem- en koppelingsvloeistof ver-
versen Vraag een Yamaha dealer de remvloeistof
en de koppelingsvloeistof te verversen vol-
gens de intervalperioden voorgeschreven
onder OPMERKING bij het periodieke
smeer- en onderhoudsschema. Laat bo-
vendien de oliekeerringen van de hoofd-
remcilinder en de koppelingshoofdcilinder,
de remklauwen en de rem- en koppelings-
slangen vervangen volgens de hierna ver-
melde intervalperioden of wanneer ze
lekken of zijn beschadigd.
Vloeistofafdichtingen: Vervang elke
twee jaar.
Rem- en koppelingsslangen: Vervang
elke vier jaar.
DAU23040
Doorbuiging aandrijfriem De doorbuiging van de aandrijfriem moet
worden gecontroleerd en afgesteld volgens
de intervalperioden vermeld in het periodie-
ke smeer-en onderhoudsschema.
DAU38410
Spanning van aandrijfriem controleren
1. Zet de machine op de zijstandaard.
2. Noteer de huidige positie van de aan-
drijfriem, gebruik daartoe de merkte-
kens bij het inspectiegat.OPMERKIN
G
De merktekens bij het inspectiegat hebbeneen onderlinge afstand van 5.0 mm (0.2 in).1. Aandrijfriem
2. Merktekens
3. Doorbuiging aandrijfriem
U5C4D3D0.book Page 17 Thursday, September 11, 2008 9:37 AM
Page 60 of 86

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
3. Noteer de positie van de aandrijfriem
als met een riemspanningsmeter een
kracht van 45 N (4.5 kgf, 10 lbf) op de
riem wordt uitgeoefend.OPMERKINGEen riemspanningsmeter is verkrijgbaar bijeen Yamaha dealer.
4. Bereken de riemdoorbuiging door van
de meetwaarde uit stap 3 de meet-
waarde gevonden in stap 2 af te trek-
ken.
5. Als de riemdoorbuiging niet correct is,
laat deze dan door een Yamaha
dealer bijstellen.
DAU23101
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]DAU23111
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
1. RiemspanningsmeterDoorbuiging aandrijfriem:
7.5–13.0 mm (0.30–0.51 in)
Aanbevolen smeermiddel:
Motorolie
U5C4D3D0.book Page 18 Thursday, September 11, 2008 9:37 AM
Page 61 of 86
PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6

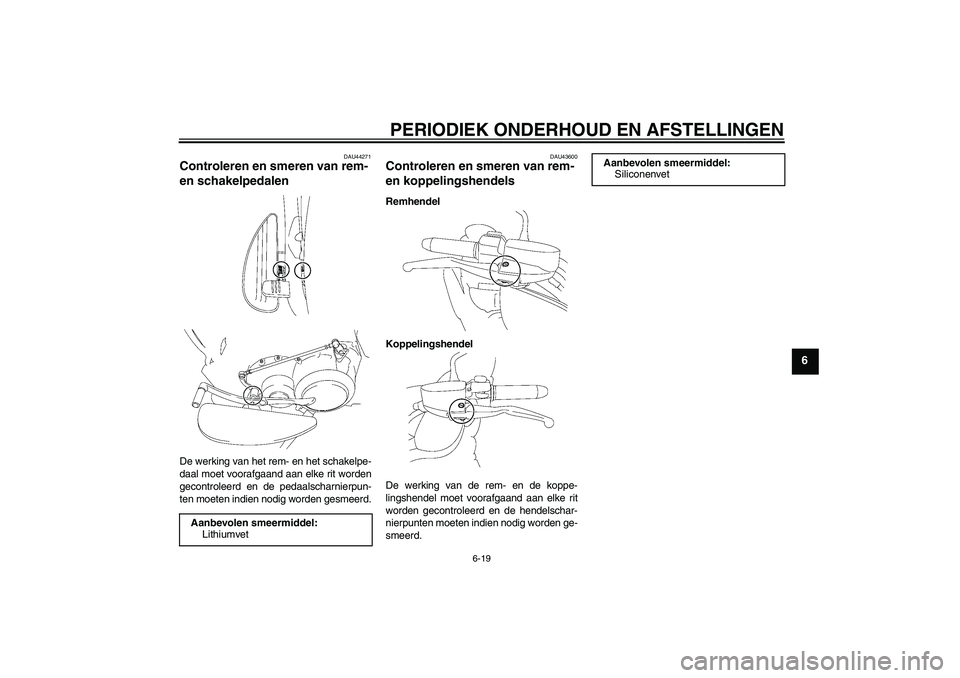

DAU44271
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
DAU43600
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd. Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Siliconenvet
U5C4D3D0.book Page 19 Thursday, September 11, 2008 9:37 AM
Page 62 of 86

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6

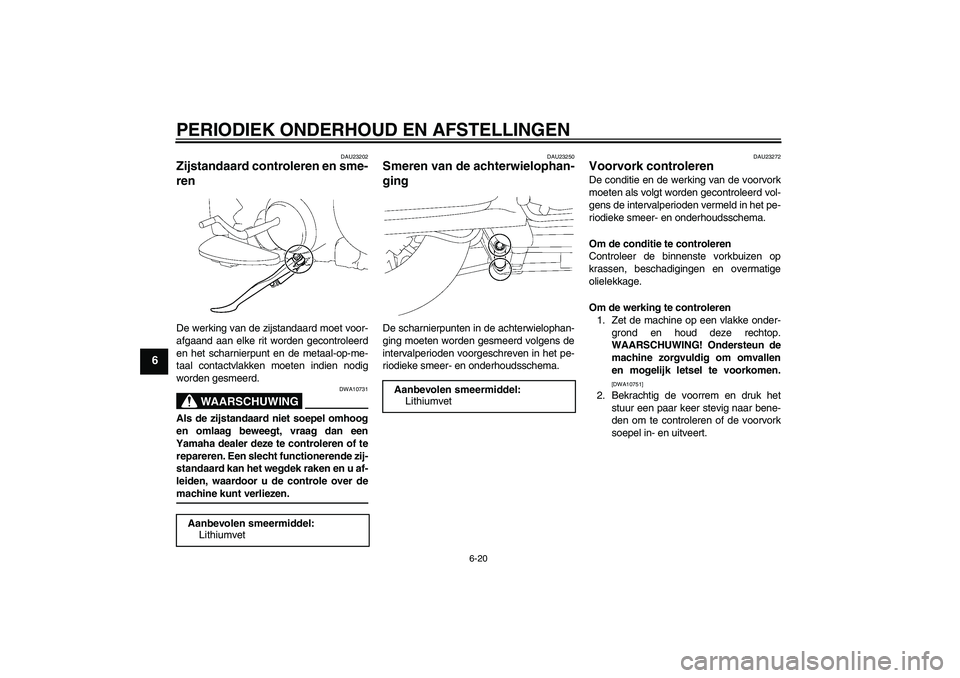

DAU23202
Zijstandaard controleren en sme-
ren De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10731
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over demachine kunt verliezen.
DAU23250
Smeren van de achterwielophan-
ging De scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd volgens de
intervalperioden voorgeschreven in het pe-
riodieke smeer- en onderhoudsschema.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U5C4D3D0.book Page 20 Thursday, September 11, 2008 9:37 AM
Page 63 of 86

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6

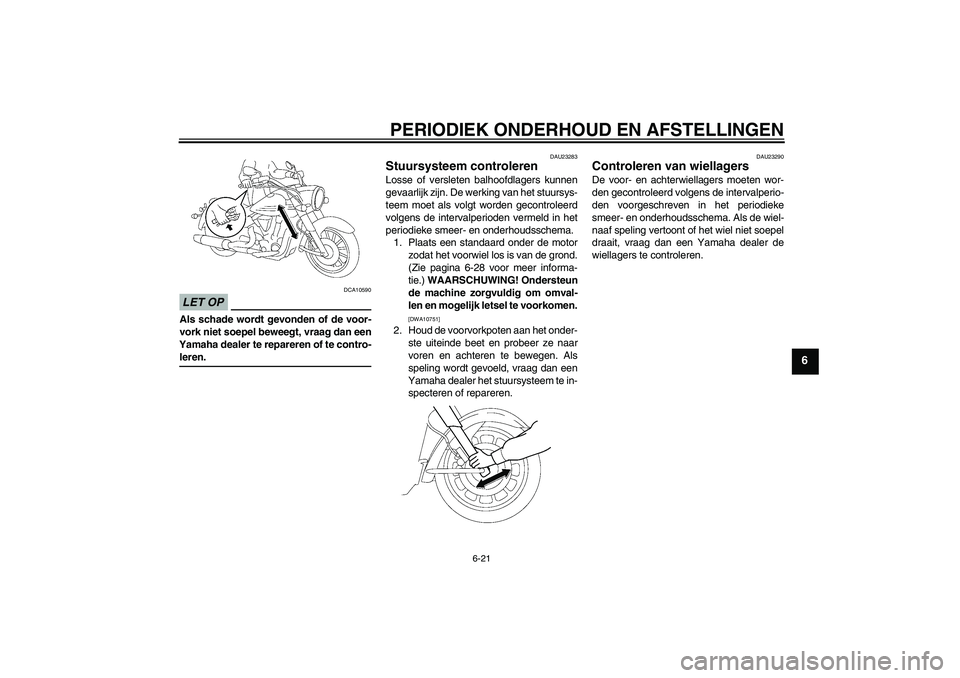

LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU23283
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
(Zie pagina 6-28 voor meer informa-
tie.) WAARSCHUWING! Ondersteun
de machine zorgvuldig om omval-
len en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
U5C4D3D0.book Page 21 Thursday, September 11, 2008 9:37 AM
Page 64 of 86

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU33654
Accu Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10760
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabijaccu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd. Als u niet beschikt over een
acculader met constante spanning, laat
de accu dan opladen door uw Yamaha
dealer.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16302]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. AccuU5C4D3D0.book Page 22 Thursday, September 11, 2008 9:37 AM
