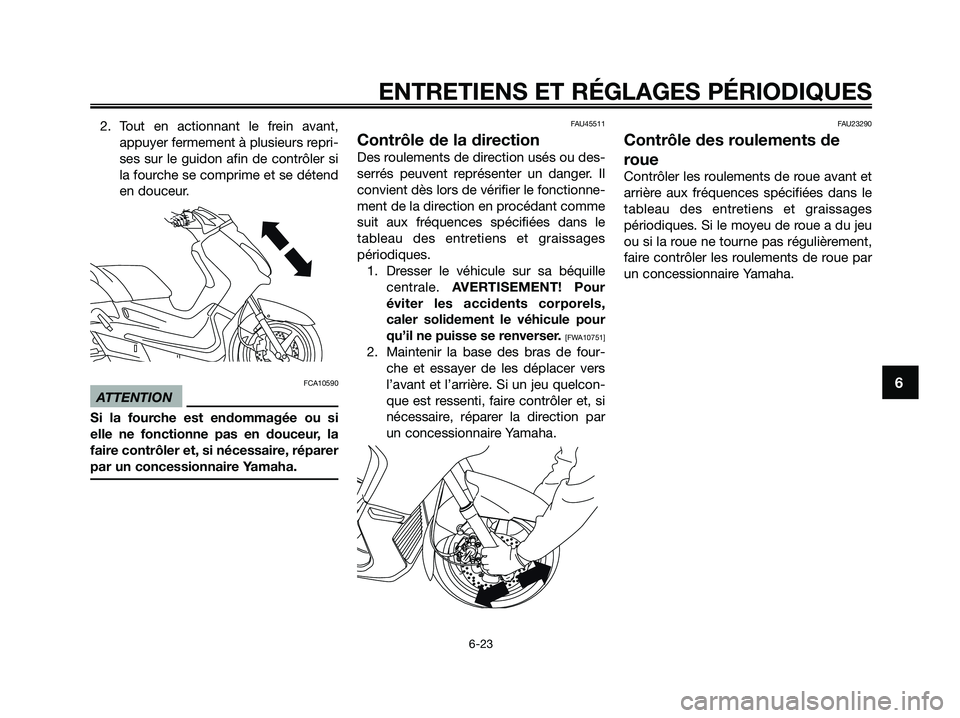

2. Tout en actionnant le frein avant,
appuyer fermement à plusieurs repri-
ses sur le guidon afin de contrôler si
la fourche se comprime et se détend
en douceur.
FCA10590
ATTENTION
Si la fourche est endommagée ou si
elle ne fonctionne pas en douceur, la
faire contrôler et, si nécessaire, réparer
par un concessionnaire Yamaha.
FAU45511
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques.
1. Dresser le véhicule sur sa béquille
centrale. AVERTISEMENT! Pour
éviter les accidents corporels,
caler solidement le véhicule pour
qu’il ne puisse se renverser.
[FWA10751]
2. Maintenir la base des bras de four-
che et essayer de les déplacer vers
l’avant et l’arrière. Si un jeu quelcon-
que est ressenti, faire contrôler et, si
nécessaire, réparer la direction par
un concessionnaire Yamaha.
FAU23290
Contrôle des roulements de
roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques. Si le moyeu de roue a du jeu
ou si la roue ne tourne pas régulièrement,
faire contrôler les roulements de roue par
un concessionnaire Yamaha.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
1C0-F8199-F5.QXD 3/10/08 06:05 Página 65

FAUT1404

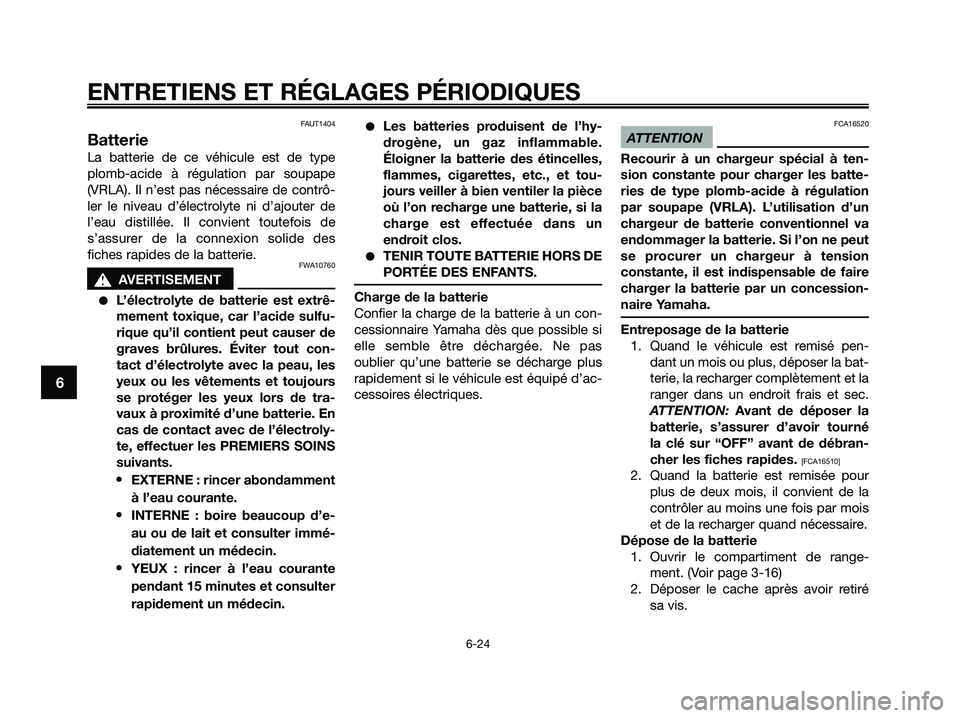

Batterie
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrô-
ler le niveau d’électrolyte ni d’ajouter de
l’eau distillée. Il convient toutefois de
s’assurer de la connexion solide des
fiches rapides de la batterie.
FWA10760
s s
AVERTISEMENT
●L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout con-
tact d’électrolyte avec la peau, les
yeux ou les vêtements et toujours
se protéger les yeux lors de tra-
vaux à proximité d’une batterie. En
cas de contact avec de l’électroly-
te, effectuer les PREMIERS SOINS
suivants.
•EXTERNE : rincer abondamment
à l’eau courante.
•INTERNE : boire beaucoup d’e-
au ou de lait et consulter immé-
diatement un médecin.
•YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
●Les batteries produisent de l’hy-
drogène, un gaz inflammable.
Éloigner la batterie des étincelles,
flammes, cigarettes, etc., et tou-
jours veiller à bien ventiler la pièce
où l’on recharge une batterie, si la
charge est effectuée dans un
endroit clos.
●TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas
oublier qu’une batterie se décharge plus
rapidement si le véhicule est équipé d’ac-
cessoires électriques.
FCA16520
ATTENTION
Recourir à un chargeur spécial à ten-
sion constante pour charger les batte-
ries de type plomb-acide à régulation
par soupape (VRLA). L’utilisation d’un
chargeur de batterie conventionnel va
endommager la batterie. Si l’on ne peut
se procurer un chargeur à tension
constante, il est indispensable de faire
charger la batterie par un concession-
naire Yamaha.
Entreposage de la batterie
1. Quand le véhicule est remisé pen-
dant un mois ou plus, déposer la bat-
terie, la recharger complètement et la
ranger dans un endroit frais et sec.
ATTENTION: Avant de déposer la
batterie, s’assurer d’avoir tourné
la clé sur “OFF” avant de débran-
cher les fiches rapides.
[FCA16510]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
Dépose de la batterie
1. Ouvrir le compartiment de range-
ment. (Voir page 3-16)
2. Déposer le cache après avoir retiré
sa vis.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
1C0-F8199-F5.QXD 3/10/08 06:05 Página 66

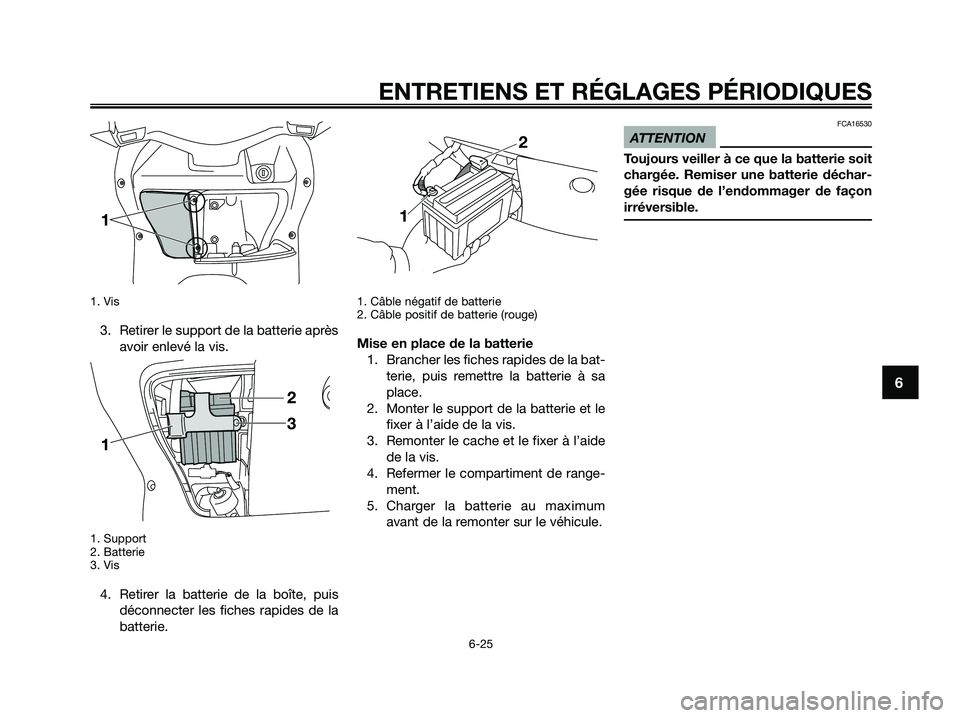

1. Vis
3. Retirer le support de la batterie aprèsavoir enlevé la vis.
1. Support
2. Batterie
3. Vis
4. Retirer la batterie de la boîte, puisdéconnecter les fiches rapides de la
batterie.
1. Câble négatif de batterie
2. Câble positif de batterie (rouge)
Mise en place de la batterie1. Brancher les fiches rapides de la bat- terie, puis remettre la batterie à sa
place.
2. Monter le support de la batterie et le fixer à l’aide de la vis.
3. Remonter le cache et le fixer à l’aide de la vis.
4. Refermer le compartiment de range- ment.
5. Charger la batterie au maximum avant de la remonter sur le véhicule.
FCA16530
ATTENTION
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endommager de façon
irréversible.

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
1C0-F8199-F5.QXD 23/10/08 15:48 Página 67

FAU23526

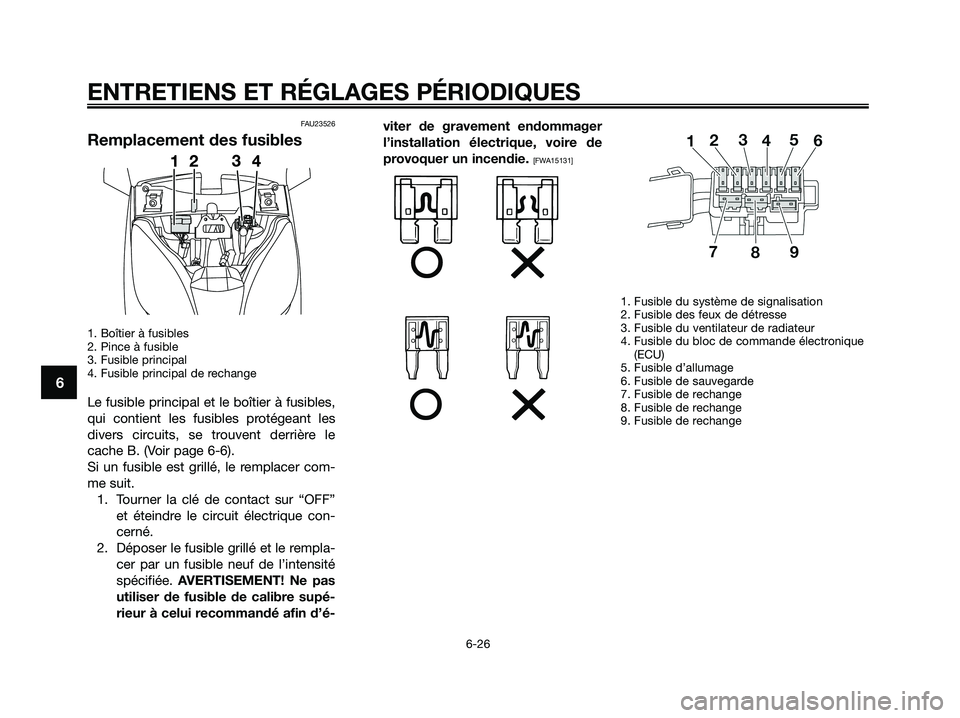

Remplacement des fusibles
1. Boîtier à fusibles
2. Pince à fusible
3. Fusible principal
4. Fusible principal de rechange
Le fusible principal et le boîtier à fusibles,
qui contient les fusibles protégeant les
divers circuits, se trouvent derrière le
cache B. (Voir page 6-6).
Si un fusible est grillé, le remplacer com-
me suit.
1. Tourner la clé de contact sur “OFF”
et éteindre le circuit électrique con-
cerné.
2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISEMENT! Ne pas
utiliser de fusible de calibre supé-
rieur à celui recommandé afin d’é-viter de gravement endommager
l’installation électrique, voire de
provoquer un incendie.
[FWA15131]
1. Fusible du système de signalisation
2. Fusible des feux de détresse
3. Fusible du ventilateur de radiateur
4. Fusible du bloc de commande électronique
(ECU)
5. Fusible d’allumage
6. Fusible de sauvegarde
7. Fusible de rechange
8. Fusible de rechange
9. Fusible de rechange
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
1C0-F8199-F5.QXD 3/10/08 06:05 Página 68

3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électri-
que fonctionne.
4. Si le fusible neuf grille immédiate-
ment, faire contrôler l’installation
électrique par un concessionnaire
Yamaha.
FAU23911

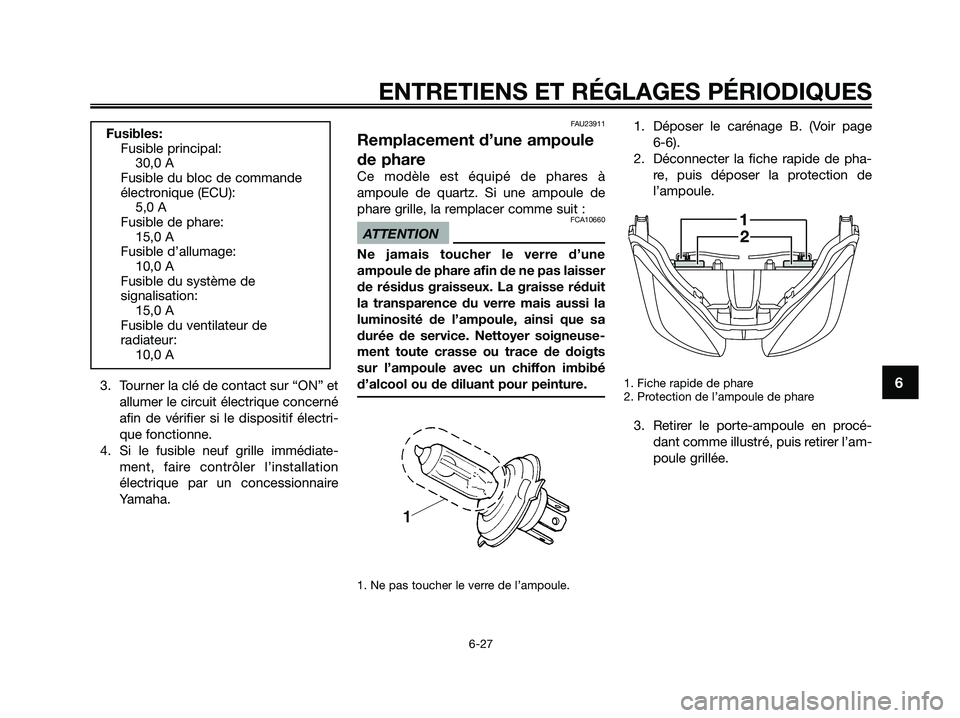

Remplacement d’une ampoule
de phare
Ce modèle est équipé de phares à
ampoule de quartz. Si une ampoule de
phare grille, la remplacer comme suit :
FCA10660
ATTENTION
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas laisser
de résidus graisseux. La graisse réduit
la transparence du verre mais aussi la
luminosité de l’ampoule, ainsi que sa
durée de service. Nettoyer soigneuse-
ment toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour peinture.
1. Ne pas toucher le verre de l’ampoule.
1. Déposer le carénage B. (Voir page
6-6).
2. Déconnecter la fiche rapide de pha-
re, puis déposer la protection de
l’ampoule.
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
3. Retirer le porte-ampoule en procé-
dant comme illustré, puis retirer l’am-
poule grillée.
Fusibles:
Fusible principal:
30,0 A
Fusible du bloc de commande
électronique (ECU):
5,0 A
Fusible de phare:
15,0 A
Fusible d’allumage:
10,0 A
Fusible du système de
signalisation:
15,0 A
Fusible du ventilateur de
radiateur:
10,0 A
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
1C0-F8199-F5.QXD 3/10/08 06:05 Página 69

1. Porte-ampoule du phare
N.B.
Le procédé de retrait varie en fonction du
type de porte-ampoule dont le phare est
équipé.
4. Monter une ampoule neuve et la fixer
à l’aide du porte-ampoule.
5. Reposer la protection de l’ampoule,
puis connecter la fiche rapide.
6. Reposer le carénage.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAUT1261
Remplacement d’une ampoule
de clignotant avant
FCA10670
ATTENTION
Il est préférable de confier ce travail à
un concessionnaire Yamaha.
1. Dresser le scooter sur sa béquille
centrale.
2. Déposer le carénage A. (Voir page
6-6).
3. Retirer la douille et l’ampoule en
tournant la douille dans le sens inver-
se des aiguilles d’une montre.
1. Douille d’ampoule de clignotant
4. Retirer l’ampoule grillée en l’en-
fonçant et en la tournant dans le
sens inverse des aiguilles d’une
montre.5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une
montre.
6. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
7. Reposer le carénage.
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6
1C0-F8199-F5.QXD 3/10/08 06:05 Página 70

FAUS1442

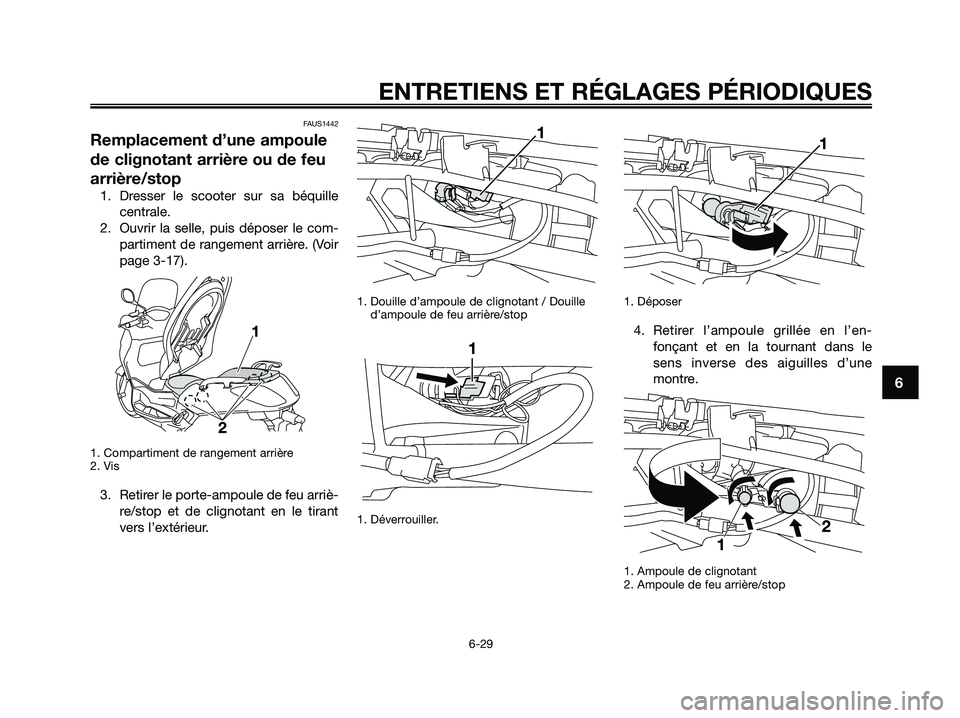

Remplacement d’une ampoule
de clignotant arrière ou de feu
arrière/stop
1. Dresser le scooter sur sa béquille
centrale.
2. Ouvrir la selle, puis déposer le com-
partiment de rangement arrière. (Voir
page 3-17).
1. Compartiment de rangement arrière
2. Vis
3. Retirer le porte-ampoule de feu arriè-
re/stop et de clignotant en le tirant
vers l’extérieur.
1. Douille d’ampoule de clignotant / Douille
d’ampoule de feu arrière/stop
1. Déverrouiller.1. Déposer
4. Retirer l’ampoule grillée en l’en-
fonçant et en la tournant dans le
sens inverse des aiguilles d’une
montre.
1. Ampoule de clignotant
2. Ampoule de feu arrière/stop
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
1C0-F8199-F5.QXD 3/10/08 06:05 Página 71

5. Mettre une ampoule neuve en place
dans la douille en appuyant sur l’am-
poule et en la tournant dans le sens
des aiguilles d’une montre.
6. Monter le porte-ampoule en appu-
yant sur celui.
7. Reposer le compartiment de range-
ment arrière, puis refermer la selle.FAUM2201

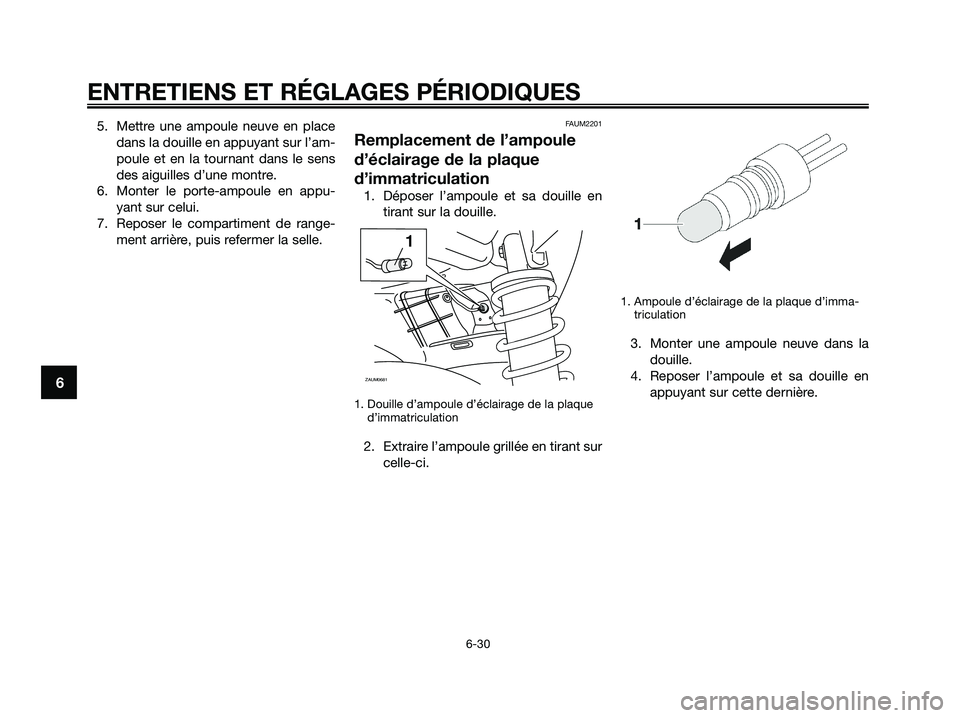

Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation
1. Déposer l’ampoule et sa douille en
tirant sur la douille.
1. Douille d’ampoule d’éclairage de la plaque
d’immatriculation
2. Extraire l’ampoule grillée en tirant sur
celle-ci.
1. Ampoule d’éclairage de la plaque d’imma-
triculation
3. Monter une ampoule neuve dans la
douille.
4. Reposer l’ampoule et sa douille en
appuyant sur cette dernière.
ZAUM0681
1
