2009 YAMAHA XMAX 250 Notices Demploi (in French)

Dimensions:Longueur hors tout:
2.210 mm (87,0 in)
Largeur hors tout:
790 mm (31,1 in)
Hauteur hors tout:
1.380 mm (54,3 in)
Hauteur de la selle:
785 mm (30,9 in)
Empattement:
1.545 mm (60,8 in)
Garde au sol:
112 mm (4,44 in)
Rayon de braquage minimum:
3.650 mm (143,7 in)
Poids:Avec huile et carburant:
176,0 kg (388 lb)
Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre incliné vers l’avant
Cylindrée:
249,7 cm
3
Alésage x course:
69,0 x 66,8 mm (2,72 x 2,63 in)
Taux de compression:
10,10 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:Vidange périodique:
1,20 L (1,27 US qt, 1,06 Imp.qt)
Huile de transmission finale:Type:
Huile moteur SAE10W30 de type SE
Quantité:
0,25 L (0,26 US qt, 0,22 Imp.qt)
Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0,26 L (0,27 US qt, 0,23 Imp.qt)
Capacité du radiateur (circuit compris):
1,40 L (1,48 US qt, 1,23 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément de type sec
Carburant:Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir:
12,5 L (3,30 US gal, 2,75 Imp.gal)
Corps de papillon d’accélération:Type / quantité:
EFI 1C04 / 1
Fabricant:
AISAN
Bougie(s):Fabricant/modèle:
NGK/DR8EA
Écartement des électrodes:
0,8–0,9 mm (0,031–0,035 in)
Embrayage:Type d’embrayage:
Sec, centrifuge automatique
Transmission:Système de réduction primaire:
Engrenage hélicoïdal
Taux de réduction primaire:
40/15 (2,666)
Système de réduction secondaire:
Engrenage hélicoïdal
Taux de réduction secondaire:
40/14 (2857)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
CARACTÉRISTIQUES
8-1
8
1C0-F8199-F5.QXD 3/10/08 06:05 Página 81

Commande:
Type centrifuge automatique
Châssis:Type de cadre:
Cadre ouvert tubulaire
Angle de chasse:
28,00 º
Chasse:
100,0 mm (3,94 in)
Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70-15 M/C 56S(Michelin -
Continental)
120/70-15 M/C 56P(Pirelli)
Fabricant/modèle:
MICHELIN/GOLD STANDARD
Fabricant/modèle:
PIRELLI/GTS23
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
140/70-14 M/C 68S(Michelin -
Continental)
140/70-14 M/C 68P(Pirelli)
Fabricant/modèle:
MICHELIN/GOLD STANDARD
Fabricant/modèle:
PIRELLI/GTS24
Charge:Charge maximale:
180 kg (397 lb)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
190 kPa (1,90 kgf/cm
2, 28 psi, 1,90 bar)
Arrière:
220 kPa (2,20 kgf/cm
2, 32 psi, 2,20 bar)
Conditions de charge:
90 kg - Charge maximale
Avant:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Arrière:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Roue avant:Type de roue:
Roue coulée
Taille de jante:
15 x MT3,5
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
14 x MT3,75
Frein avant:Type:
Frein monodisque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:Type:
Frein monodisqueCommande:
À la main gauche
Liquide recommandé:
DOT 4
Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
94,0 mm (3,70 in)
Suspension arrière:Type:
Ensemble oscillant
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
83,0 mm (3,27 in)
Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanente
Batterie:Modèle:
YTX9-BS
Voltage, capacité:
12 V, 8,0 Ah
Phare:Type d’ampoule:
Ampoule halogène
CARACTÉRISTIQUES
8-2
8
1C0-F8199-F5.QXD 3/10/08 06:05 Página 82

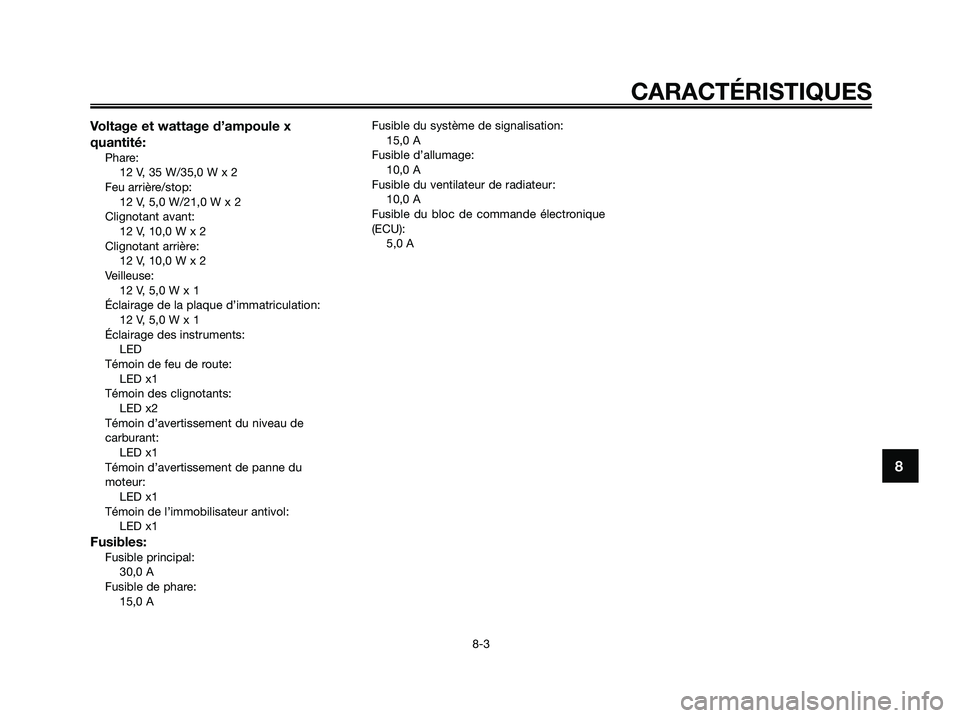

Voltage et wattage d’ampoule x
quantité:
Phare:
12 V, 35 W/35,0 W x 2
Feu arrière/stop:
12 V, 5,0 W/21,0 W x 2
Clignotant avant:
12 V, 10,0 W x 2
Clignotant arrière:
12 V, 10,0 W x 2
Veilleuse:
12 V, 5,0 W x 1
Éclairage de la plaque d’immatriculation:
12 V, 5,0 W x 1
Éclairage des instruments:
LED
Témoin de feu de route:
LED x1
Témoin des clignotants:
LED x2
Témoin d’avertissement du niveau de
carburant:
LED x1
Témoin d’avertissement de panne du
moteur:
LED x1
Témoin de l’immobilisateur antivol:
LED x1
Fusibles:Fusible principal:
30,0 A
Fusible de phare:
15,0 AFusible du système de signalisation:
15,0 A
Fusible d’allumage:
10,0 A
Fusible du ventilateur de radiateur:
10,0 A
Fusible du bloc de commande électronique
(ECU):
5,0 A
CARACTÉRISTIQUES
8-3
8
1C0-F8199-F5.QXD 3/10/08 06:05 Página 83

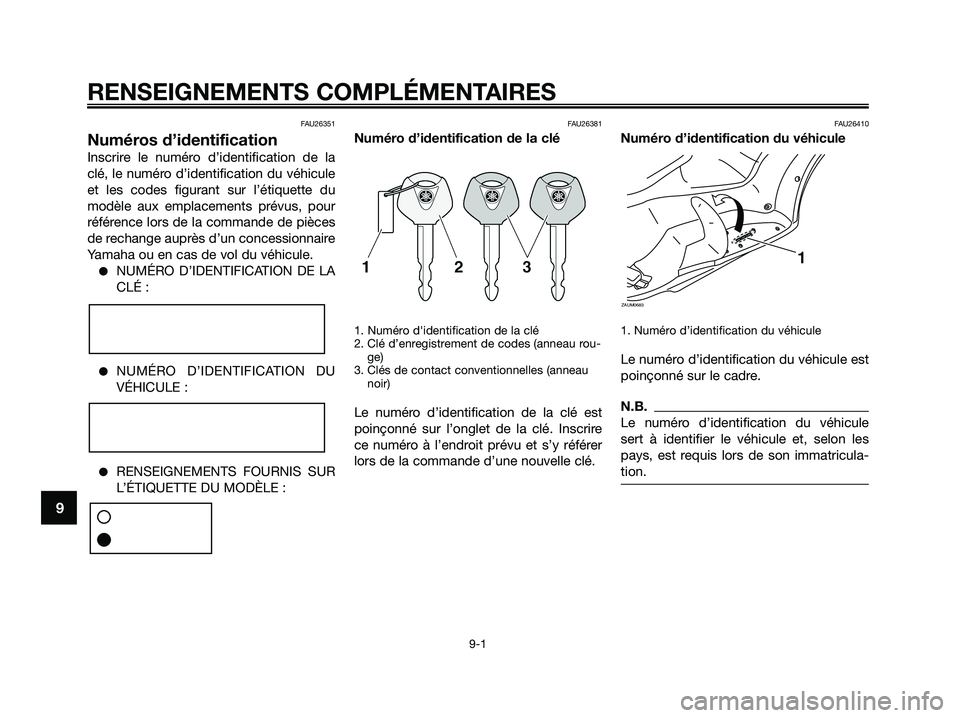

FAU26351
Numéros d’identification
Inscrire le numéro d’identification de la
clé, le numéro d’identification du véhicule
et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour
référence lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
●NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
●NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
●RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
1. Numéro d'identification de la clé
2. Clé d’enregistrement de codes (anneau rou-
ge)
3. Clés de contact conventionnelles (anneau
noir)
Le numéro d’identification de la clé est
poinçonné sur l’onglet de la clé. Inscrire
ce numéro à l’endroit prévu et s’y référer
lors de la commande d’une nouvelle clé.
FAU26410
Numéro d’identification du véhicule
1. Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.
Le numéro d’identification du véhicule
sert à identifier le véhicule et, selon les
pays, est requis lors de son immatricula-
tion.
ZAUM0683
1
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
1C0-F8199-F5.QXD 3/10/08 06:05 Página 84

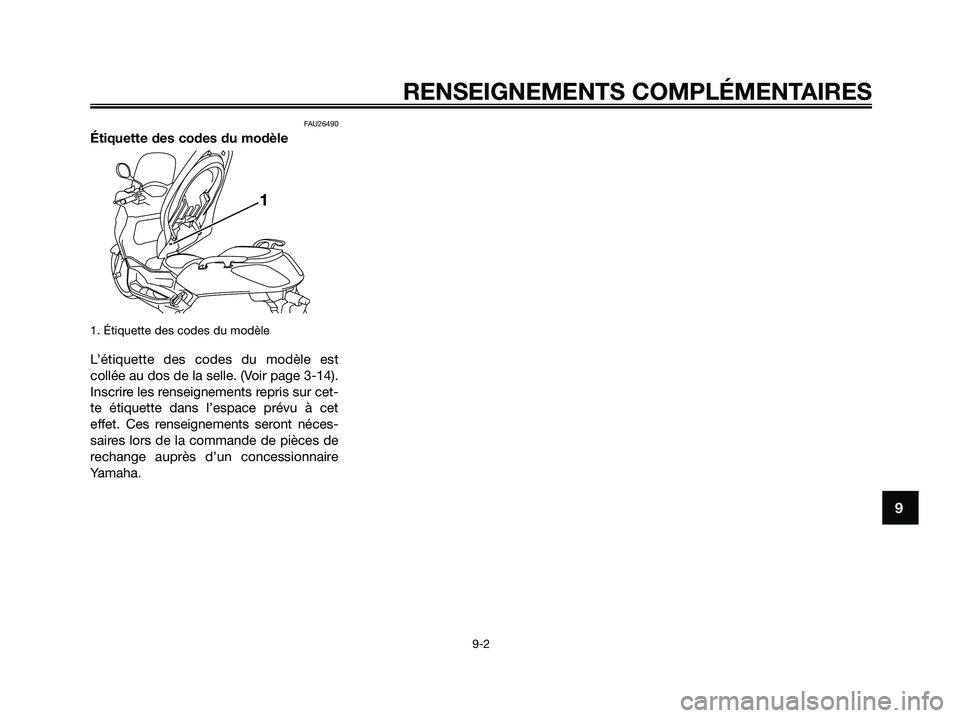

FAU26490
Étiquette des codes du modèle
1. Étiquette des codes du modèle
L’étiquette des codes du modèle est
collée au dos de la selle. (Voir page 3-14).
Inscrire les renseignements repris sur cet-
te étiquette dans l’espace prévu à cet
effet. Ces renseignements seront néces-
saires lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha.

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
1C0-F8199-F5.QXD 3/10/08 06:05 Página 85

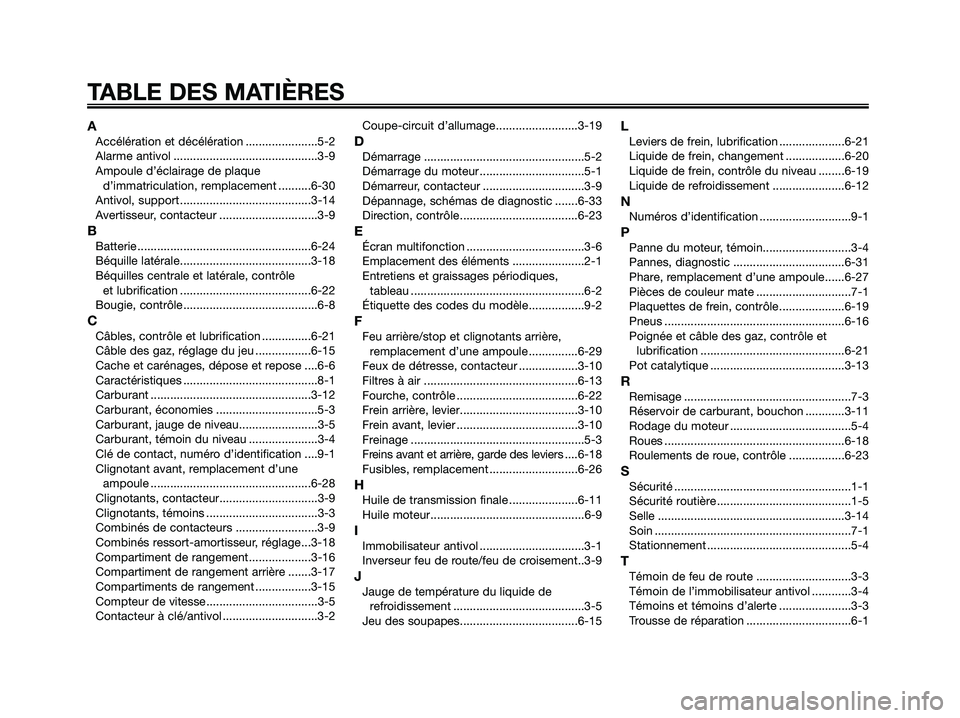

AAccélération et décélération ......................5-2
Alarme antivol ............................................3-9
Ampoule d’éclairage de plaqued’immatriculation, remplacement ..........6-30
Antivol, support ........................................3-14
Avertisseur, contacteur ..............................3-9
BBatterie .....................................................6-24
Béquille latérale........................................3-18
Béquilles centrale et latérale, contrôle et lubrification ........................................6-22
Bougie, contrôle.........................................6-8
CCâbles, contrôle et lubrification ...............6-21
Câble des gaz, réglage du jeu .................6-15
Cache et carénages, dépose et repose ....6-6
Caractéristiques .........................................8-1
Carburant .................................................3-12
Carburant, économies ...............................5-3
Carburant, jauge de niveau........................3-5
Carburant, témoin du niveau .....................3-4
Clé de contact, numéro d’identification ....9-1
Clignotant avant, remplacement d’une ampoule .................................................6-28
Clignotants, contacteur..............................3-9
Clignotants, témoins ..................................3-3
Combinés de contacteurs .........................3-9
Combinés ressort-amortisseur, réglage...3-18
Compartiment de rangement...................3-16
Compartiment de rangement arrière .......3-17
Compartiments de rangement .................3-15
Compteur de vitesse..................................3-5
Contacteur à clé/antivol .............................3-2 Coupe-circuit d’allumage.........................3-19
DDémarrage .................................................5-2
Démarrage du moteur ................................5-1
Démarreur, contacteur ...............................3-9
Dépannage, schémas de diagnostic .......6-33
Direction, contrôle....................................6-23
EÉcran multifonction ....................................3-6
Emplacement des éléments ......................2-1
Entretiens et graissages périodiques,
tableau .....................................................6-2
Étiquette des codes du modèle.................9-2
FFeu arrière/stop et clignotants arrière, remplacement d’une ampoule ...............6-29
Feux de détresse, contacteur ..................3-10
Filtres à air ...............................................6-13
Fourche, contrôle .....................................6-22
Frein arrière, levier....................................3-10
Frein avant, levier .....................................3-10
Freinage .....................................................5-3
Freins avant et arrière, garde des leviers ....6-18
Fusibles, remplacement ...........................6-26
HHuile de transmission finale .....................6-11
Huile moteur...............................................6-9
IImmobilisateur antivol ................................3-1
Inverseur feu de route/feu de croisement..3-9
JJauge de température du liquide de refroidissement ........................................3-5
Jeu des soupapes....................................6-15
LLeviers de frein, lubrification ....................6-21
Liquide de frein, changement ..................6-20
Liquide de frein, contrôle du niveau ........6-19
Liquide de refroidissement ......................6-12
NNuméros d’identification ............................9-1
PPanne du moteur, témoin...........................3-4
Pannes, diagnostic ..................................6-31
Phare, remplacement d’une ampoule......6-27
Pièces de couleur mate .............................7-1
Plaquettes de frein, contrôle....................6-19
Pneus .......................................................6-16
Poignée et câble des gaz, contrôle et lubrification ............................................6-21
Pot catalytique .........................................3-13
RRemisage ...................................................7-3
Réservoir de carburant, bouchon ............3-11
Rodage du moteur .....................................5-4
Roues .......................................................6-18
Roulements de roue, contrôle .................6-23
SSécurité ......................................................1-1
Sécurité routière .........................................1-5
Selle .........................................................3-14
Soin ............................................................7-1
Stationnement ............................................5-4
TTémoin de feu de route .............................3-3
Témoin de l’immobilisateur antivol ............3-4
Témoins et témoins d’alerte ......................3-3
Trousse de réparation ................................6-1
TABLE DES MATIÈRES
1C0-F8199-F5.QXD 23/10/08 15:40 Página 86

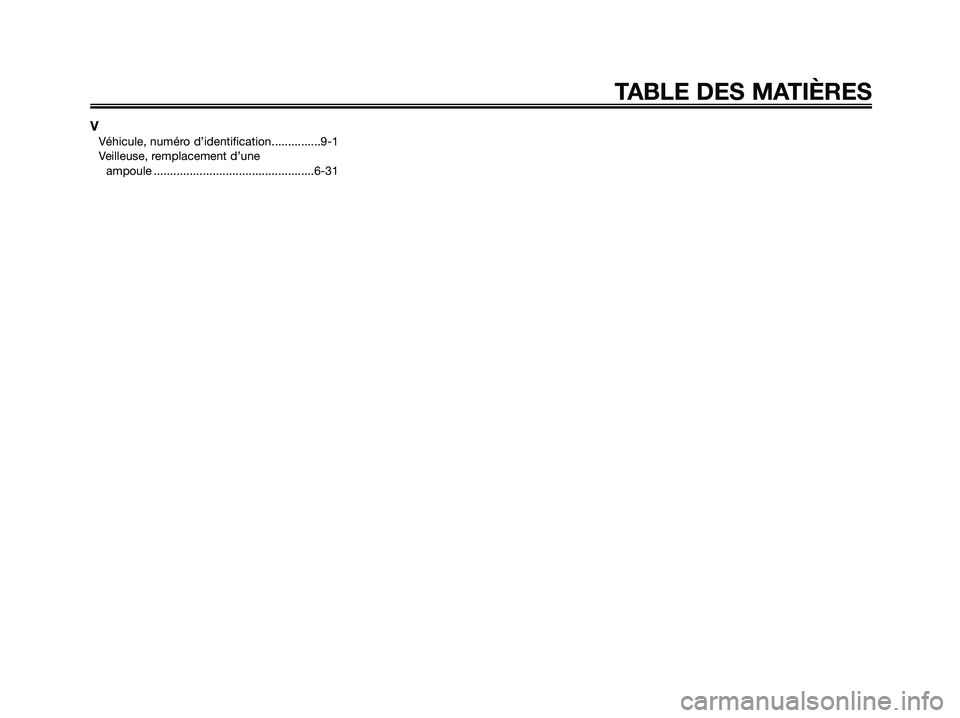

VVéhicule, numéro d’identification...............9-1
Veilleuse, remplacement d’une ampoule .................................................6-31
TABLE DES MATIÈRES
1C0-F8199-F5.QXD 23/10/08 15:40 Página 87

1C0-F8199-F5.QXD 3/10/08 06:05 Página 88
