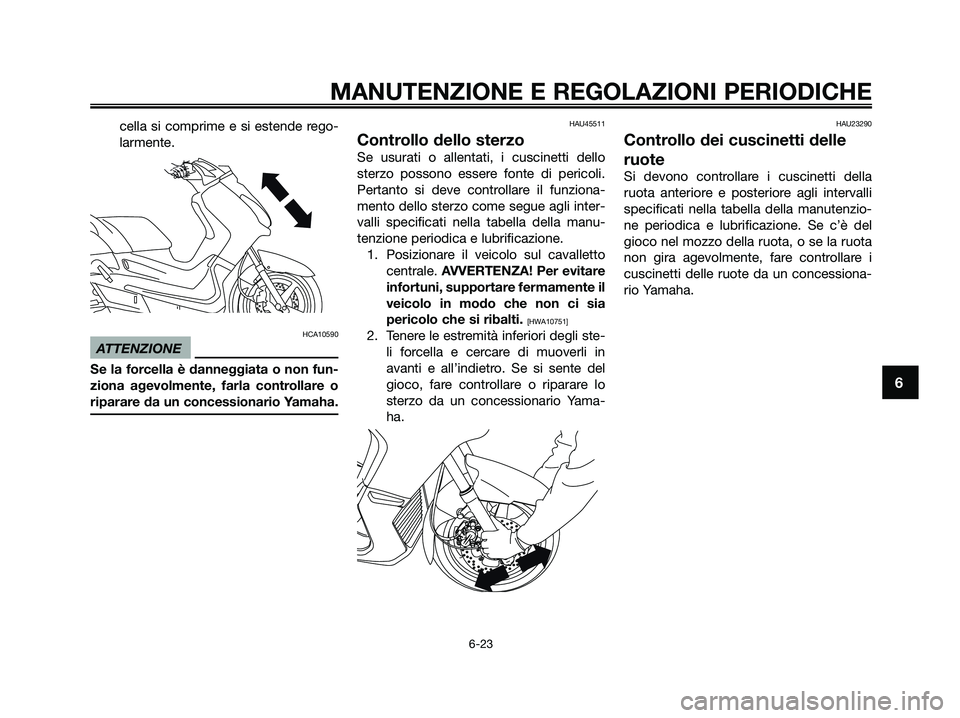

2009 YAMAHA XMAX 250 Manuale duso (in Italian)

cella si comprime e si estende rego-
larmente.
HCA10590
ATTENZIONE
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o
riparare da un concessionario Yamaha.
HAU45511
Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello
sterzo possono essere fonte di pericoli.
Pertanto si deve controllare il funziona-
mento dello sterzo come segue agli inter-
valli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale. AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia
pericolo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli ste-
li forcella e cercare di muoverli in
avanti e all’indietro. Se si sente del
gioco, fare controllare o riparare lo
sterzo da un concessionario Yama-
ha.
HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della
ruota anteriore e posteriore agli intervalli
specificati nella tabella della manutenzio-
ne periodica e lubrificazione. Se c’è del
gioco nel mozzo della ruota, o se la ruota
non gira agevolmente, fare controllare i
cuscinetti delle ruote da un concessiona-
rio Yamaha.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6
1C0-F8199-H5.QXD 3/10/08 06:45 Página 65

HAUT1404
Batteria
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurez-
za VRLA (Valve Regulated Lead Acid).
Non occorre controllare l’elettrolito o
aggiungere acqua distillata. Tuttavia, il
collegamento del connettore batteria
deve essere controllato per verificare che
sia ben saldo.
HWA10760
s s
AVVERTENZA
●Il liquido della batteria è velenoso
e pericoloso, in quanto contiene
acido solforico che provoca ustio-
ni gravi. Evitare qualsiasi contatto
con la pelle, gli occhi o gli abiti e
proteggere sempre gli occhi quan-
do si lavora vicino alle batterie. In
caso di contatto, eseguire i
seguenti provvedimenti di PRON-
TO SOCCORSO.
•CONTATTO ESTERNO: Sciac-
quare con molta acqua.
•CONTATTO INTERNO: Bere
grandi quantità di acqua o latte
e chiamare immediatamente un
medico.
•OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
●Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette
ecc. lontane dalla batteria e prov-
vedere ad una ventilazione ade-
guata quando si carica la batteria
in ambienti chiusi.
●TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere pre-
sente che la batteria tende a scaricarsi più
rapidamente se il veicolo è equipaggiato
con accessori elettrici optional.
HCA16520
ATTENZIONE
Per caricare una batteria ricaricabile
con valvola di sicurezza VRLA (Valve
Regulated Lead Acid), occorre un cari-
cabatteria speciale (a tensione costan-
te). Se si utilizza un caricabatteria con-
venzionale si danneggia la batteria. Se
non si ha accesso ad un caricabatteria
a tensione costante, fare caricare la
batteria da un concessionario Yamaha.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
1C0-F8199-H5.QXD 3/10/08 06:45 Página 66

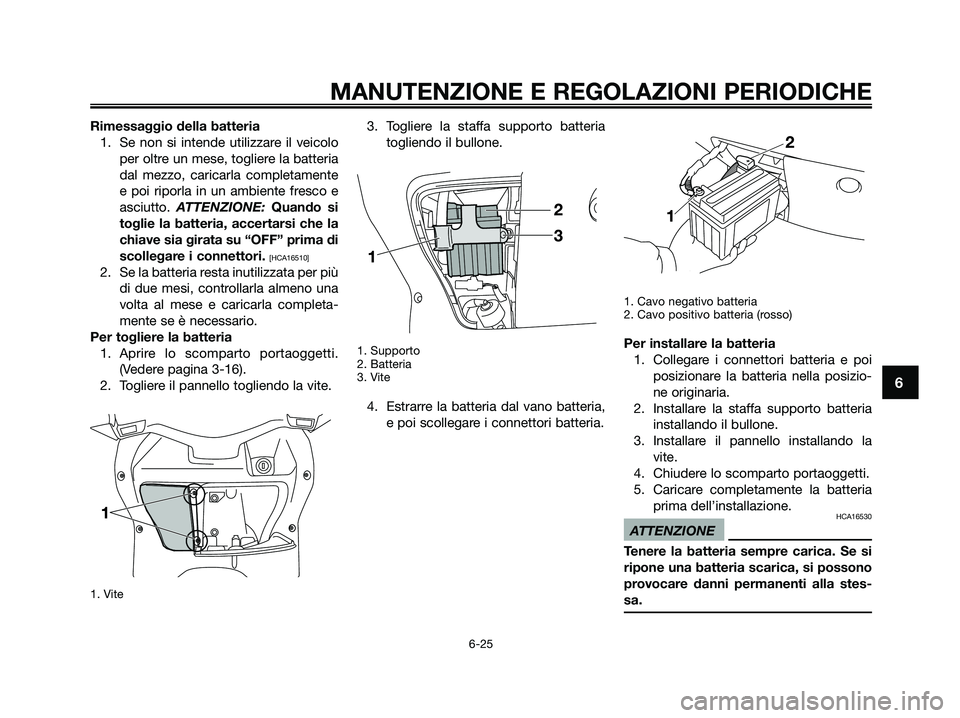

Rimessaggio della batteria1. Se non si intende utilizzare il veicolo per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente
e poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF” prima di
scollegare i connettori.
[HCA16510]
2. Se la batteria resta inutilizzata per più di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
Per togliere la batteria 1. Aprire lo scomparto portaoggetti. (Vedere pagina 3-16).
2. Togliere il pannello togliendo la vite.
1. Vite
3. Togliere la staffa supporto batteria togliendo il bullone.
1. Supporto
2. Batteria
3. Vite
4. Estrarre la batteria dal vano batteria,e poi scollegare i connettori batteria.
1. Cavo negativo batteria
2. Cavo positivo batteria (rosso)
Per installare la batteria1. Collegare i connettori batteria e poi posizionare la batteria nella posizio-
ne originaria.
2. Installare la staffa supporto batteria installando il bullone.
3. Installare il pannello installando la vite.
4. Chiudere lo scomparto portaoggetti.
5. Caricare completamente la batteria prima dell’installazione.
HCA16530
ATTENZIONE
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stes-
sa.

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
1C0-F8199-H5.QXD 23/10/08 15:49 Página 67

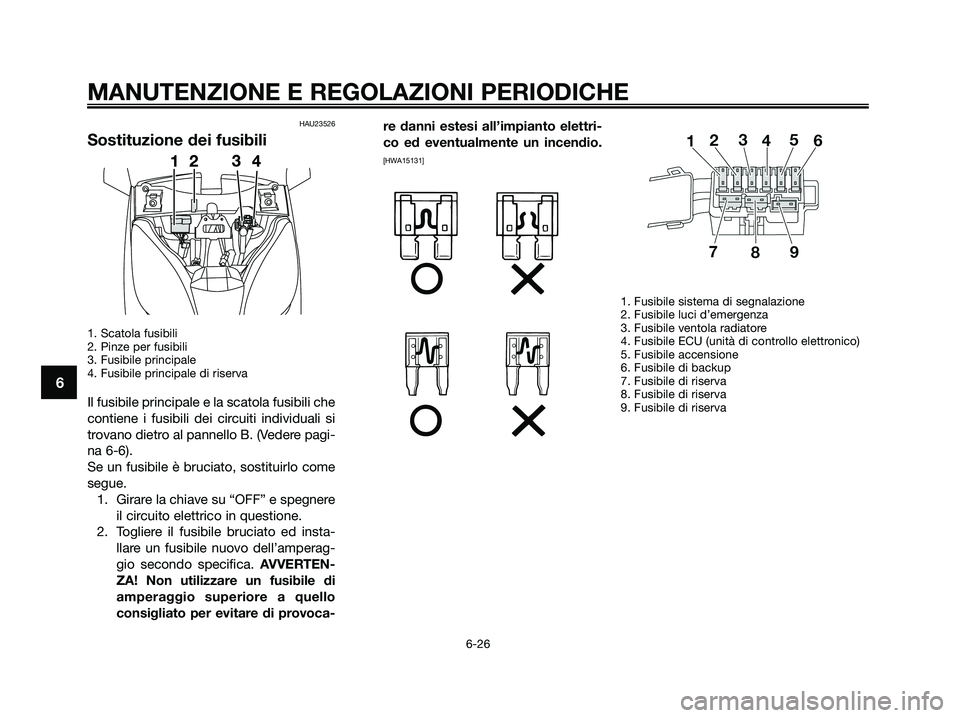

HAU23526
Sostituzione dei fusibili
1. Scatola fusibili
2. Pinze per fusibili
3. Fusibile principale
4. Fusibile principale di riserva
Il fusibile principale e la scatola fusibili che
contiene i fusibili dei circuiti individuali si
trovano dietro al pannello B. (Vedere pagi-
na 6-6).
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed insta-
llare un fusibile nuovo dell’amperag-
gio secondo specifica. AVVERTEN-
ZA! Non utilizzare un fusibile di
amperaggio superiore a quello
consigliato per evitare di provoca-re danni estesi all’impianto elettri-
co ed eventualmente un incendio.
[HWA15131]
1. Fusibile sistema di segnalazione
2. Fusibile luci d’emergenza
3. Fusibile ventola radiatore
4. Fusibile ECU (unità di controllo elettronico)
5. Fusibile accensione
6. Fusibile di backup
7. Fusibile di riserva
8. Fusibile di riserva
9. Fusibile di riserva
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
1C0-F8199-H5.QXD 3/10/08 06:46 Página 68

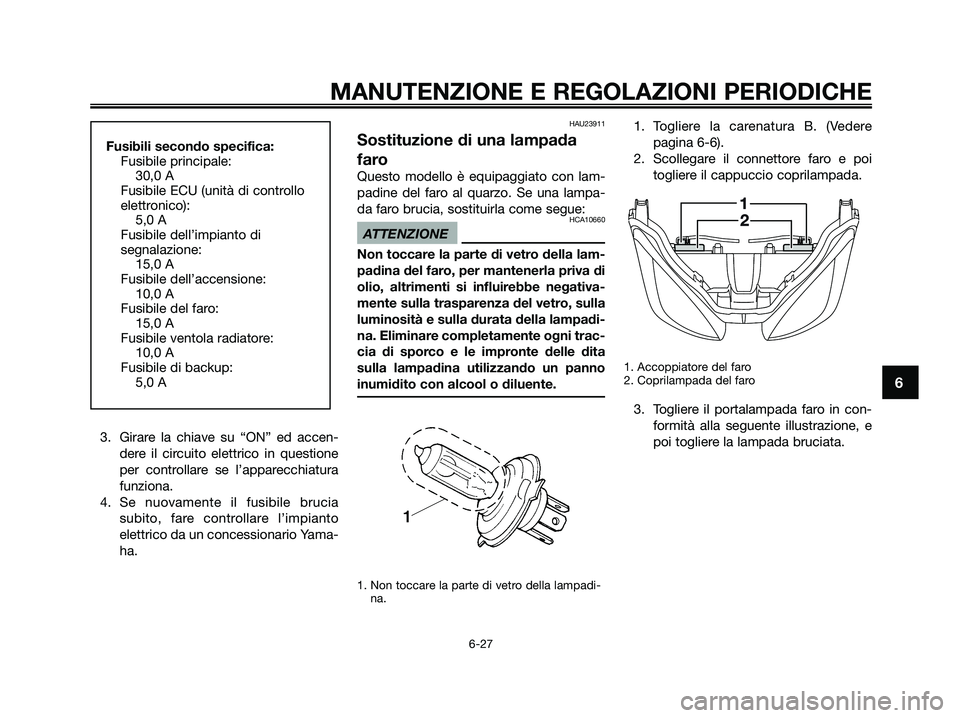

3. Girare la chiave su “ON” ed accen-
dere il circuito elettrico in questione
per controllare se l’apparecchiatura
funziona.
4. Se nuovamente il fusibile brucia
subito, fare controllare l’impianto
elettrico da un concessionario Yama-
ha.
HAU23911
Sostituzione di una lampada
faro
Questo modello è equipaggiato con lam-
padine del faro al quarzo. Se una lampa-
da faro brucia, sostituirla come segue:
HCA10660
ATTENZIONE
Non toccare la parte di vetro della lam-
padina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
sulla lampadina utilizzando un panno
inumidito con alcool o diluente.
1. Non toccare la parte di vetro della lampadi-
na.
1. Togliere la carenatura B. (Vedere
pagina 6-6).
2. Scollegare il connettore faro e poi
togliere il cappuccio coprilampada.
1. Accoppiatore del faro
2. Coprilampada del faro
3. Togliere il portalampada faro in con-
formità alla seguente illustrazione, e
poi togliere la lampada bruciata.
Fusibili secondo specifica:
Fusibile principale:
30,0 A
Fusibile ECU (unità di controllo
elettronico):
5,0 A
Fusibile dell’impianto di
segnalazione:
15,0 A
Fusibile dell’accensione:
10,0 A
Fusibile del faro:
15,0 A
Fusibile ventola radiatore:
10,0 A
Fusibile di backup:
5,0 A
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
1C0-F8199-H5.QXD 3/10/08 06:46 Página 69

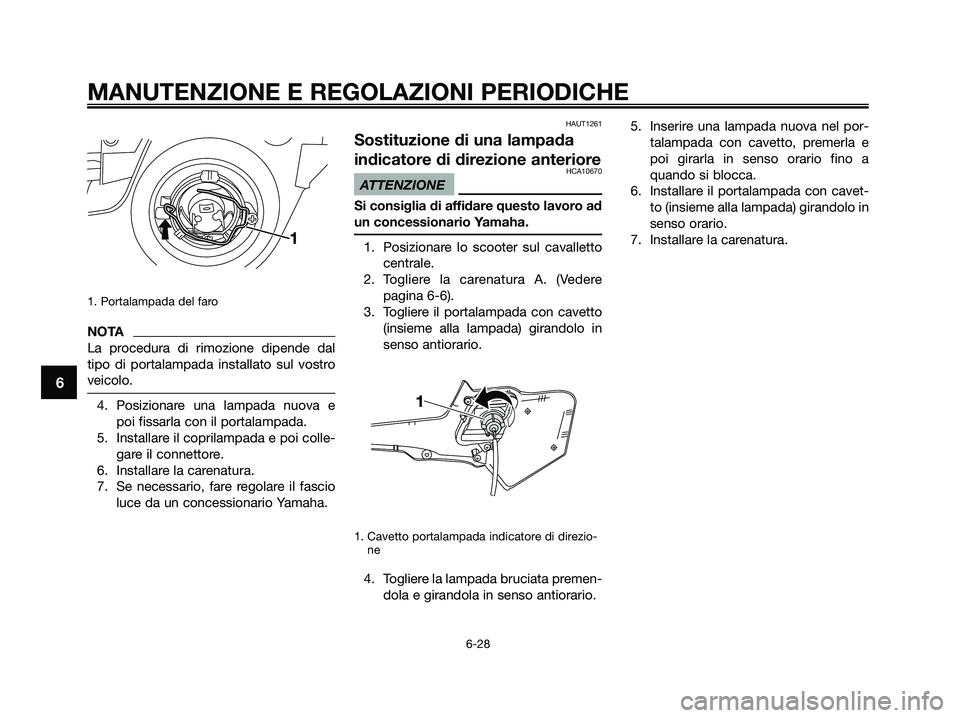

1. Portalampada del faro
NOTA
La procedura di rimozione dipende dal
tipo di portalampada installato sul vostro
veicolo.
4. Posizionare una lampada nuova e
poi fissarla con il portalampada.
5. Installare il coprilampada e poi colle-
gare il connettore.
6. Installare la carenatura.
7. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAUT1261
Sostituzione di una lampada
indicatore di direzione anteriore
HCA10670
ATTENZIONE
Si consiglia di affidare questo lavoro ad
un concessionario Yamaha.
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura A. (Vedere
pagina 6-6).
3. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.
1. Cavetto portalampada indicatore di direzio-
ne
4. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.5. Inserire una lampada nuova nel por-
talampada con cavetto, premerla e
poi girarla in senso orario fino a
quando si blocca.
6. Installare il portalampada con cavet-
to (insieme alla lampada) girandolo in
senso orario.
7. Installare la carenatura.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
1C0-F8199-H5.QXD 3/10/08 06:46 Página 70

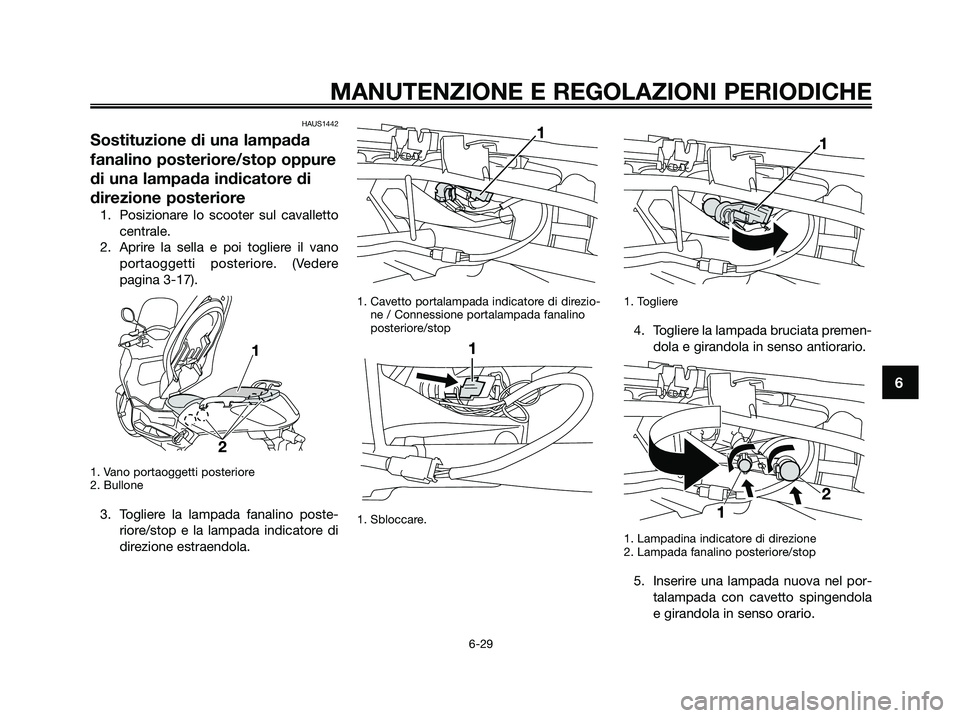

HAUS1442
Sostituzione di una lampada
fanalino posteriore/stop oppure
di una lampada indicatore di
direzione posteriore
1. Posizionare lo scooter sul cavalletto
centrale.
2. Aprire la sella e poi togliere il vano
portaoggetti posteriore. (Vedere
pagina 3-17).
1. Vano portaoggetti posteriore
2. Bullone
3. Togliere la lampada fanalino poste-
riore/stop e la lampada indicatore di
direzione estraendola.
1. Cavetto portalampada indicatore di direzio-
ne / Connessione portalampada fanalino
posteriore/stop
1. Sbloccare.1. Togliere
4. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
1. Lampadina indicatore di direzione
2. Lampada fanalino posteriore/stop
5. Inserire una lampada nuova nel por-
talampada con cavetto spingendola
e girandola in senso orario.
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
1C0-F8199-H5.QXD 3/10/08 06:46 Página 71

6. Installare il portalampada spingendo-
lo nella posizione originale.
7. Installare il vano portaoggetti poste-
riore e poi chiudere la sella.HAUM2201
Sostituzione della lampada luce
targa
1. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
1. Connessione portalampada luce targa
2. Togliere la lampada bruciata estraen-
dola.
1. Lampada luce targa
3. Inserire una lampada nuova nel por-
talampada con cavetto.
4. Installare il portalampada con cavet-
to (insieme alla lampada) premendo-
lo.
ZAUM0681
1
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
1C0-F8199-H5.QXD 3/10/08 06:46 Página 72
