2009 YAMAHA XMAX 250 Manuale duso (in Italian)

1C0-F8199-H5
YP250R
USO E MANUTENZIONE
Leggere attentamente questo manuale
prima di utilizzare questo veicolo.
1C0-F8199-H5.QXD 3/10/08 06:45 Página 1

HAU26945
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompagnare il
veicolo se viene venduto.

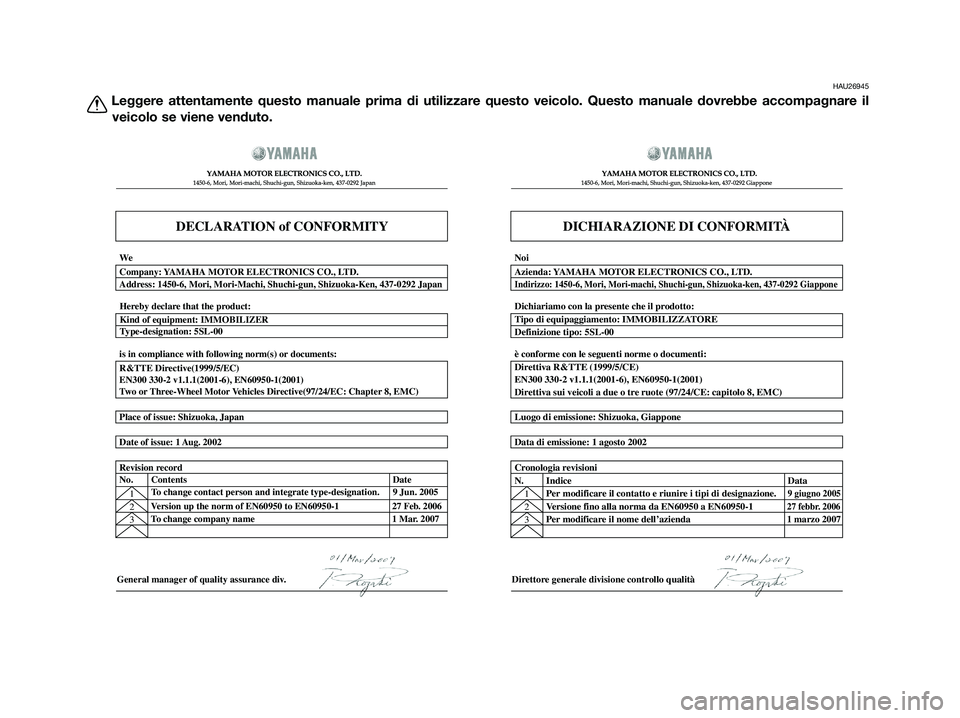

DECLARATION of CONFORMITY






  

General manager of quality assurance div.
DICHIARAZIONE DI CONFORMITÀ






  
  

Direttore generale divisione controllo qualità
1Version up the norm of EN60950 to EN60950-1
To change company name27 Feb. 2006
1 Mar. 20072
3
Revision record
No. Contents Date
To change contact person and integrate type-designation. 9 Jun. 2005
1
Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda27 febbr. 20061 marzo 20072
3 Cronologia revisioni
N. Indice Data
Per modificare il contatto e riunire i tipi di designazione.9 giugno 2005
Date of issue: 1 Aug. 2002Data di emissione: 1 agosto 2002
Place of issue: Shizuoka, JapanLuogo di emissione: Shizuoka, Giappone
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC) is in compliance with following norm(s) or documents:Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.1.1(2001-6), EN60950-1(2001)
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC) è conforme con le seguenti norme o documenti:
Kind of equipment: IMMOBILIZER
Type-designation: 5SL-00 Hereby declare that the product:Tipo di equipaggiamento: IMMOBILIZZATORE
Definizione tipo: 5SL-00 Dichiariamo con la presente che il prodotto:
Company: YAMAHA MOTOR ELECTRONICS CO., LTD.
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 JapanWeAzienda: YAMAHA MOTOR ELECTRONICS CO., LTD.Indirizzo: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Noi
1C0-F8199-H5.QXD 3/10/08 06:45 Página 2

HAU10113

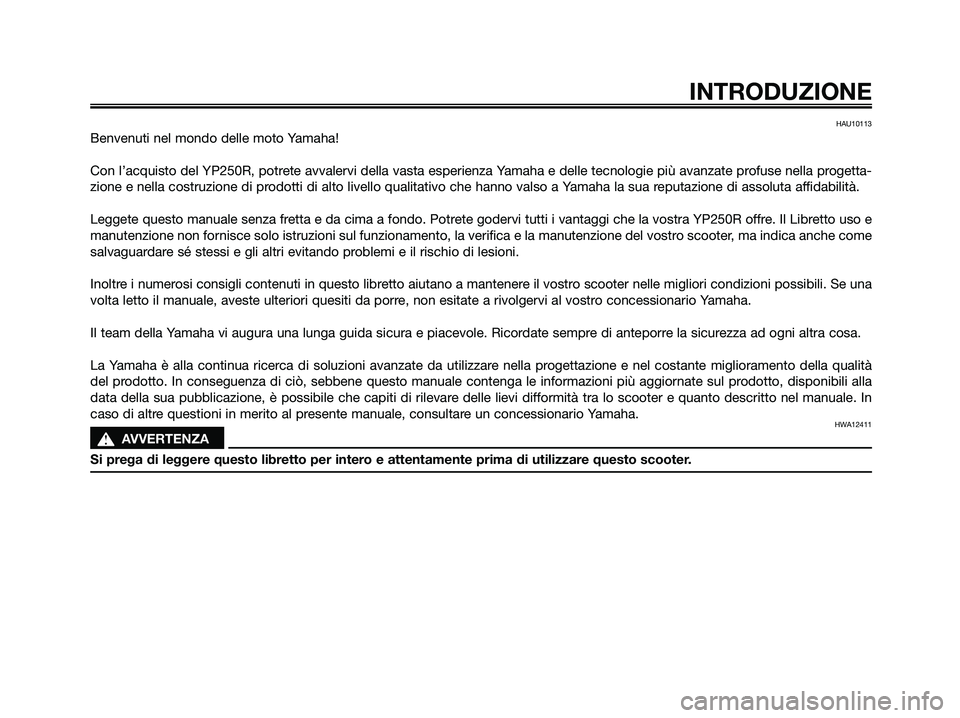

Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del YP250R, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella progetta-
zione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che la vostra YP250R offre. Il Libretto uso e
manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro scooter, ma indica anche come
salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il vostro scooter nelle migliori condizioni possibili. Se una
volta letto il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità
del prodotto. In conseguenza di ciò, sebbene questo manuale contenga le informazioni più aggiornate sul prodotto, disponibili alla
data della sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra lo scooter e quanto descritto nel manuale. In
caso di altre questioni in merito al presente manuale, consultare un concessionario Yamaha.
HWA12411
s s
AVVERTENZA
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo scooter.
INTRODUZIONE
1C0-F8199-H5.QXD 3/10/08 06:45 Página 3

HAU10132

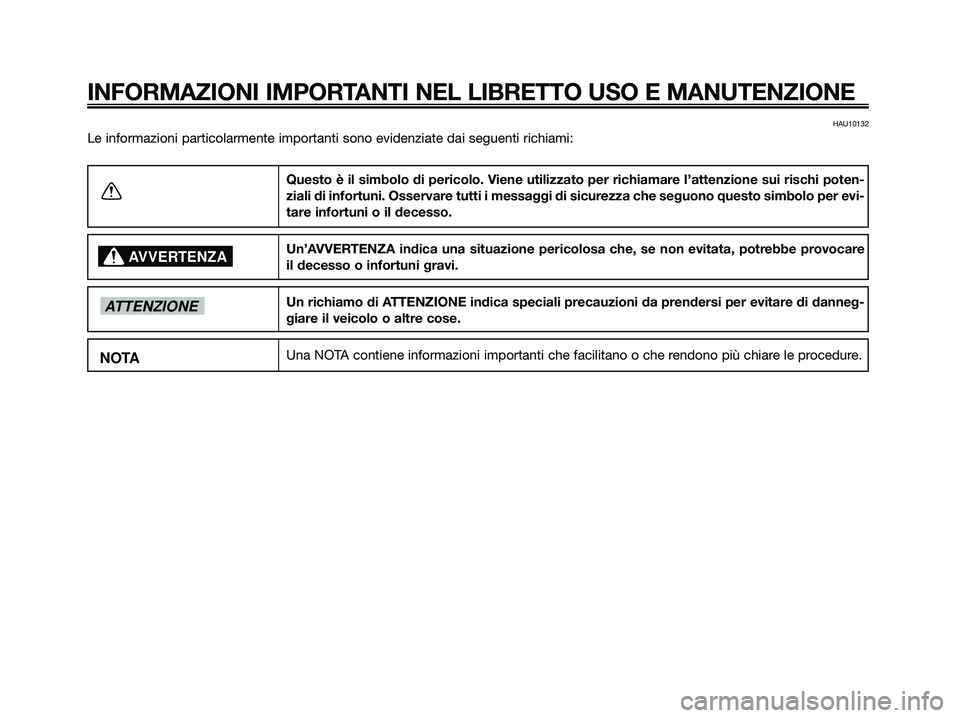

Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per evi-
tare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare
il decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
NOTA
ATTENZIONE
AVVERTENZA
1C0-F8199-H5.QXD 3/10/08 06:45 Página 4

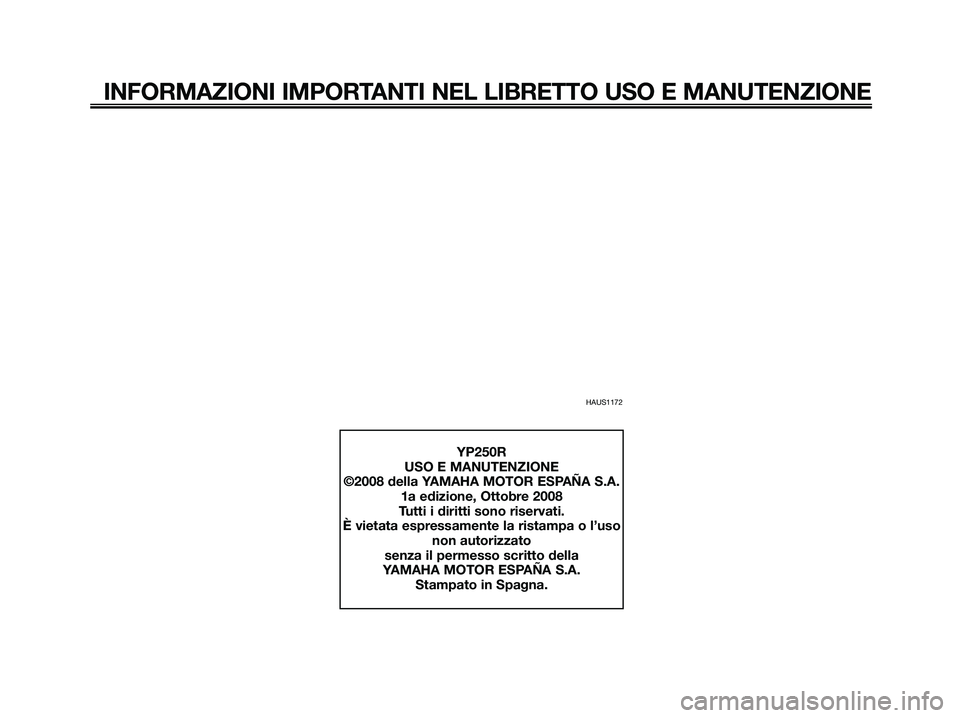

HAUS1172
INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
YP250R
USO E MANUTENZIONE
©2008 della YAMAHA MOTOR ESPAÑA S.A.
1a edizione, Ottobre 2008
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
YAMAHA MOTOR ESPAÑA S.A.
Stampato in Spagna.
1C0-F8199-H5.QXD 3/10/08 06:45 Página 5

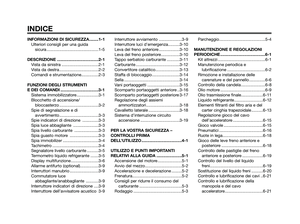

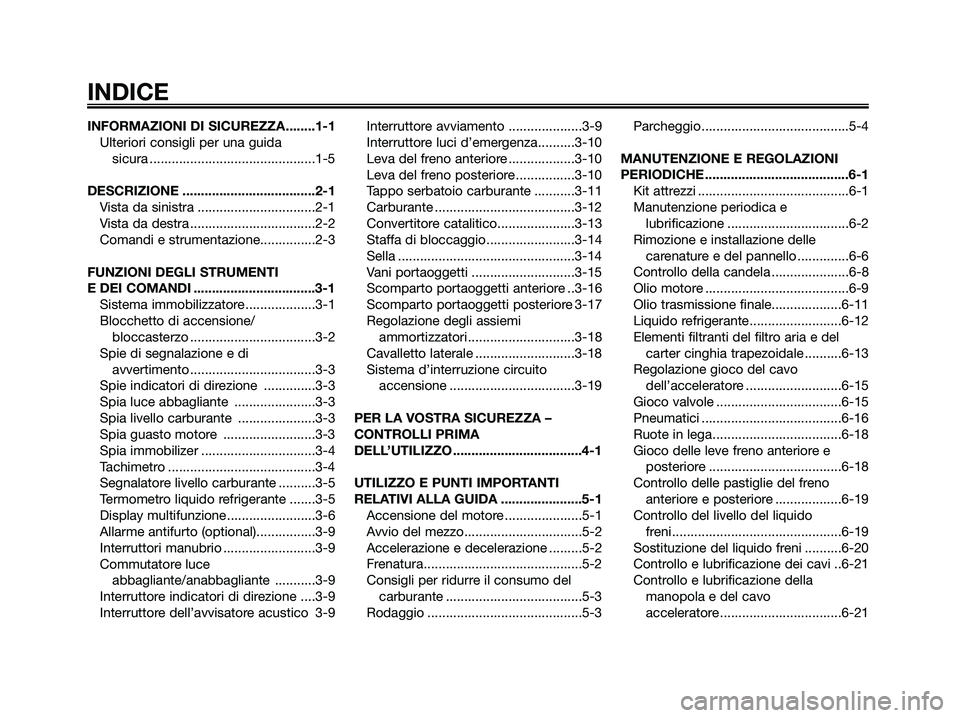

INFORMAZIONI DI SICUREZZA........1-1

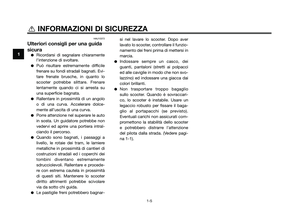

Ulteriori consigli per una guida
sicura .............................................1-5
DESCRIZIONE ....................................2-1

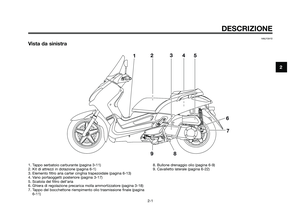

Vista da sinistra ................................2-1

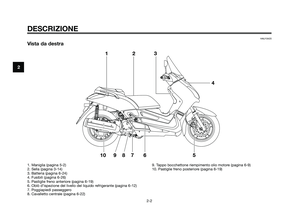

Vista da destra ..................................2-2

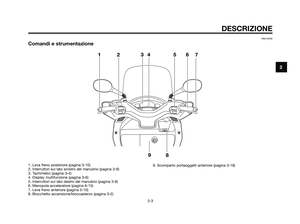

Comandi e strumentazione...............2-3
FUNZIONI DEGLI STRUMENTI
E DEI COMANDI .................................3-1

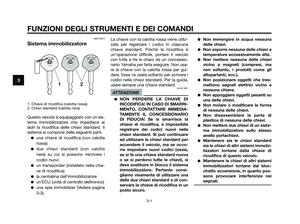

Sistema immobilizzatore...................3-1

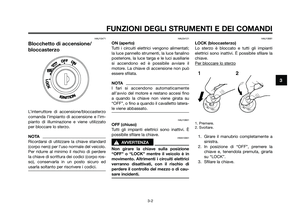

Blocchetto di accensione/
bloccasterzo ..................................3-2
Spie di segnalazione e di
avvertimento ..................................3-3
Spie indicatori di direzione ..............3-3
Spia luce abbagliante ......................3-3
Spia livello carburante .....................3-3
Spia guasto motore .........................3-3
Spia immobilizer ...............................3-4
Tachimetro ........................................3-4

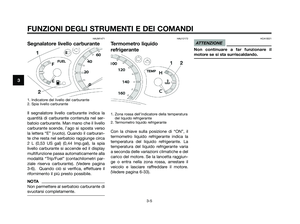

Segnalatore livello carburante ..........3-5
Termometro liquido refrigerante .......3-5

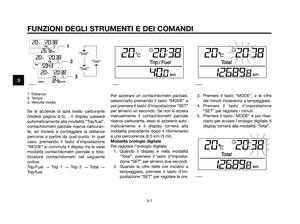

Display multifunzione........................3-6

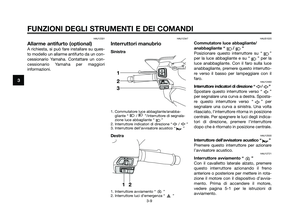

Allarme antifurto (optional)................3-9
Interruttori manubrio .........................3-9
Commutatore luce
abbagliante/anabbagliante ...........3-9
Interruttore indicatori di direzione ....3-9
Interruttore dell’avvisatore acustico 3-9Interruttore avviamento ....................3-9

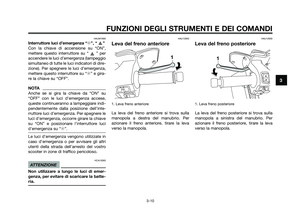

Interruttore luci d’emergenza..........3-10
Leva del freno anteriore ..................3-10
Leva del freno posteriore ................3-10

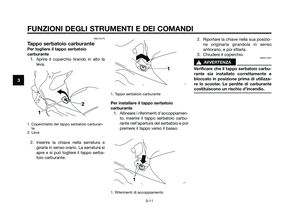

Tappo serbatoio carburante ...........3-11

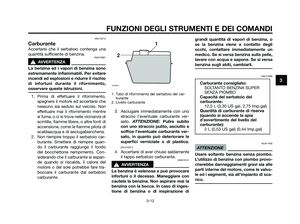

Carburante ......................................3-12

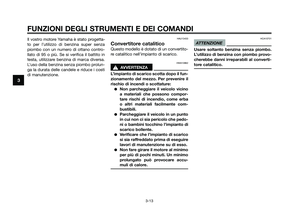

Convertitore catalitico.....................3-13
Staffa di bloccaggio........................3-14
Sella ................................................3-14

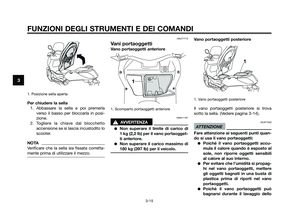

Vani portaoggetti ............................3-15
Scomparto portaoggetti anteriore ..3-16
Scomparto portaoggetti posteriore 3-17

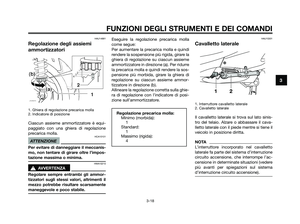

Regolazione degli assiemi
ammortizzatori .............................3-18
Cavalletto laterale ...........................3-18

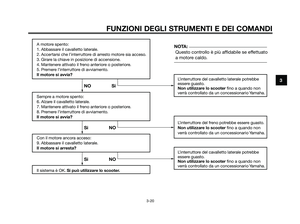

Sistema d’interruzione circuito
accensione ..................................3-19

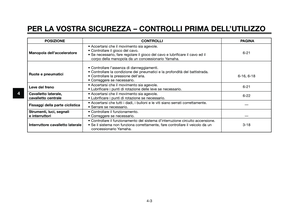

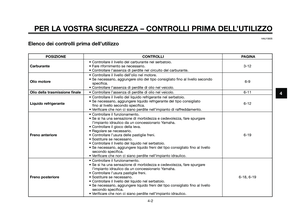

PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO ...................................4-1

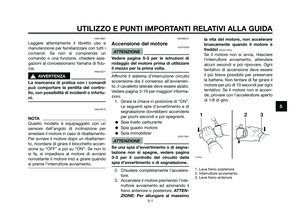

UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA ......................5-1
Accensione del motore .....................5-1

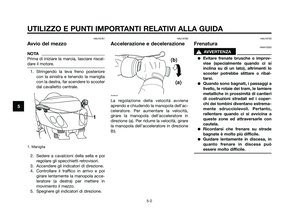

Avvio del mezzo................................5-2
Accelerazione e decelerazione .........5-2
Frenatura...........................................5-2
Consigli per ridurre il consumo del
carburante .....................................5-3

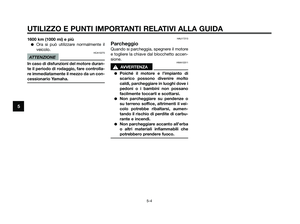

Rodaggio ..........................................5-3Parcheggio ........................................5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE .......................................6-1
Kit attrezzi .........................................6-1

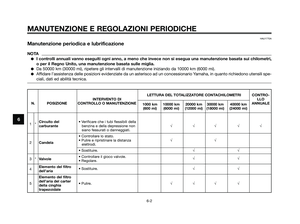

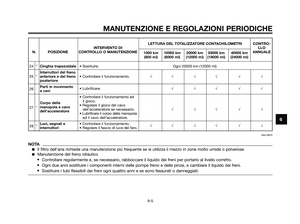

Manutenzione periodica e
lubrificazione .................................6-2

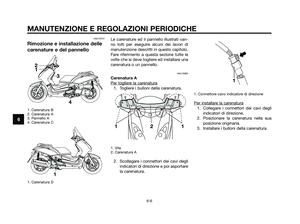

Rimozione e installazione delle
carenature e del pannello ..............6-6

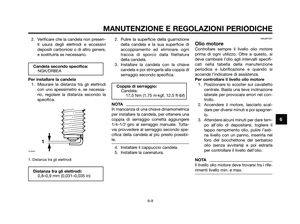

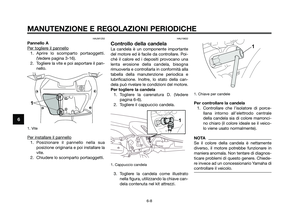

Controllo della candela .....................6-8

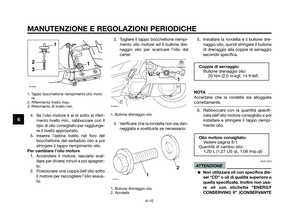

Olio motore .......................................6-9

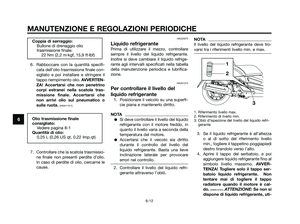

Olio trasmissione finale...................6-11
Liquido refrigerante.........................6-12

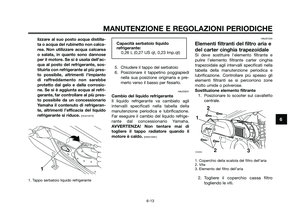

Elementi filtranti del filtro aria e del
carter cinghia trapezoidale ..........6-13

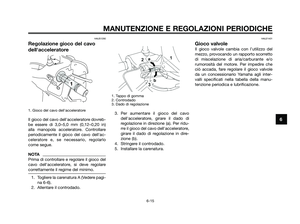

Regolazione gioco del cavo
dell’acceleratore ..........................6-15
Gioco valvole ..................................6-15

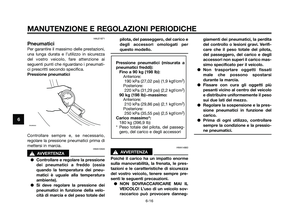

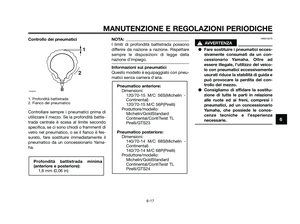

Pneumatici ......................................6-16

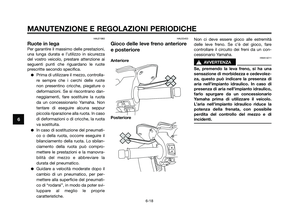

Ruote in lega...................................6-18
Gioco delle leve freno anteriore e
posteriore ....................................6-18

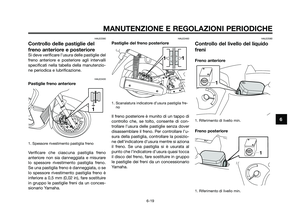

Controllo delle pastiglie del freno
anteriore e posteriore ..................6-19
Controllo del livello del liquido
freni..............................................6-19

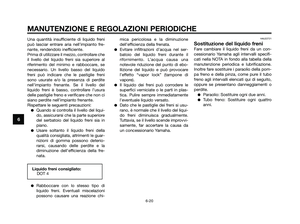

Sostituzione del liquido freni ..........6-20

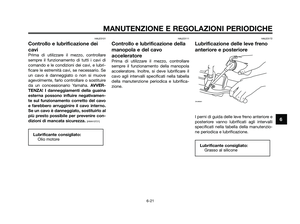

Controllo e lubrificazione dei cavi ..6-21
Controllo e lubrificazione della
manopola e del cavo
acceleratore .................................6-21

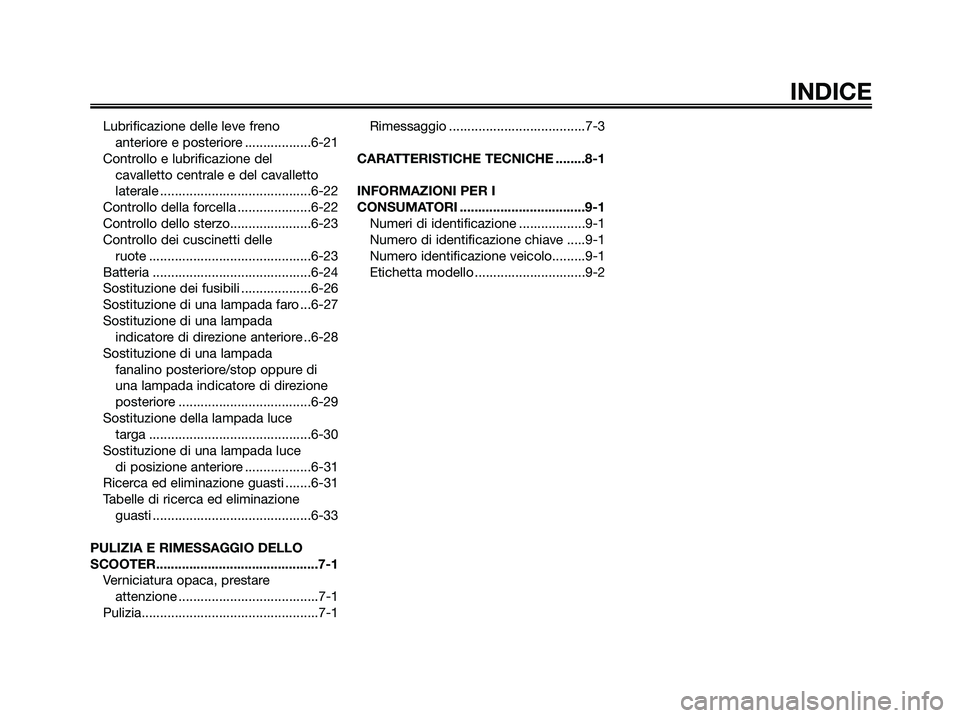

INDICE
1C0-F8199-H5.QXD 3/10/08 06:45 Página 6

Lubrificazione delle leve freno
anteriore e posteriore ..................6-21
Controllo e lubrificazione del
cavalletto centrale e del cavalletto
laterale .........................................6-22
Controllo della forcella ....................6-22

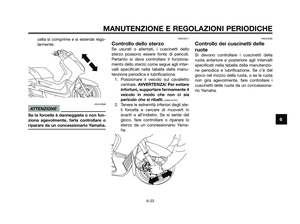

Controllo dello sterzo......................6-23
Controllo dei cuscinetti delle
ruote ............................................6-23

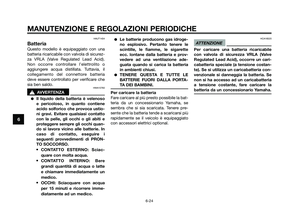

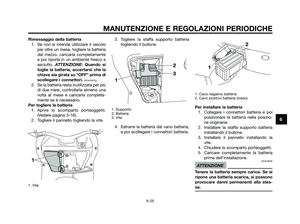

Batteria ...........................................6-24

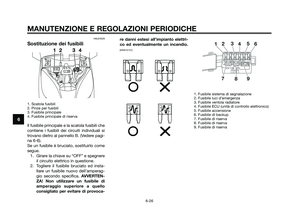

Sostituzione dei fusibili ...................6-26

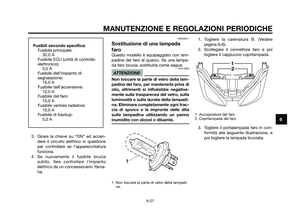

Sostituzione di una lampada faro ...6-27
Sostituzione di una lampada
indicatore di direzione anteriore ..6-28

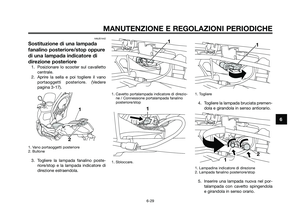

Sostituzione di una lampada
fanalino posteriore/stop oppure di
una lampada indicatore di direzione
posteriore ....................................6-29

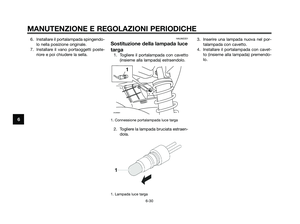

Sostituzione della lampada luce
targa ............................................6-30
Sostituzione di una lampada luce
di posizione anteriore ..................6-31
Ricerca ed eliminazione guasti .......6-31
Tabelle di ricerca ed eliminazione
guasti ...........................................6-33
PULIZIA E RIMESSAGGIO DELLO
SCOOTER............................................7-1

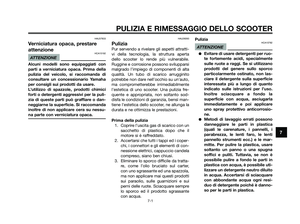

Verniciatura opaca, prestare
attenzione ......................................7-1

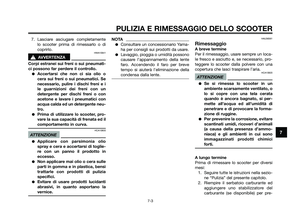

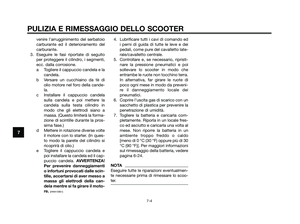

Pulizia................................................7-1Rimessaggio .....................................7-3

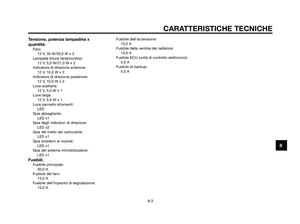

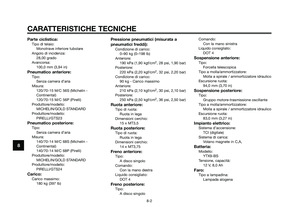

CARATTERISTICHE TECNICHE ........8-1
INFORMAZIONI PER I
CONSUMATORI ..................................9-1

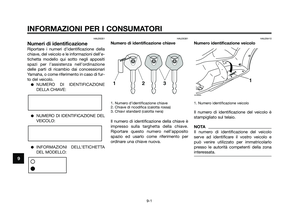

Numeri di identificazione ..................9-1
Numero di identificazione chiave .....9-1
Numero identificazione veicolo.........9-1

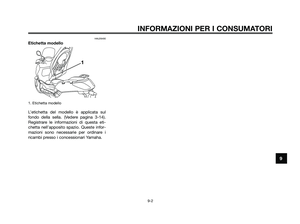

Etichetta modello ..............................9-2
INDICE
1C0-F8199-H5.QXD 3/10/08 06:45 Página 7

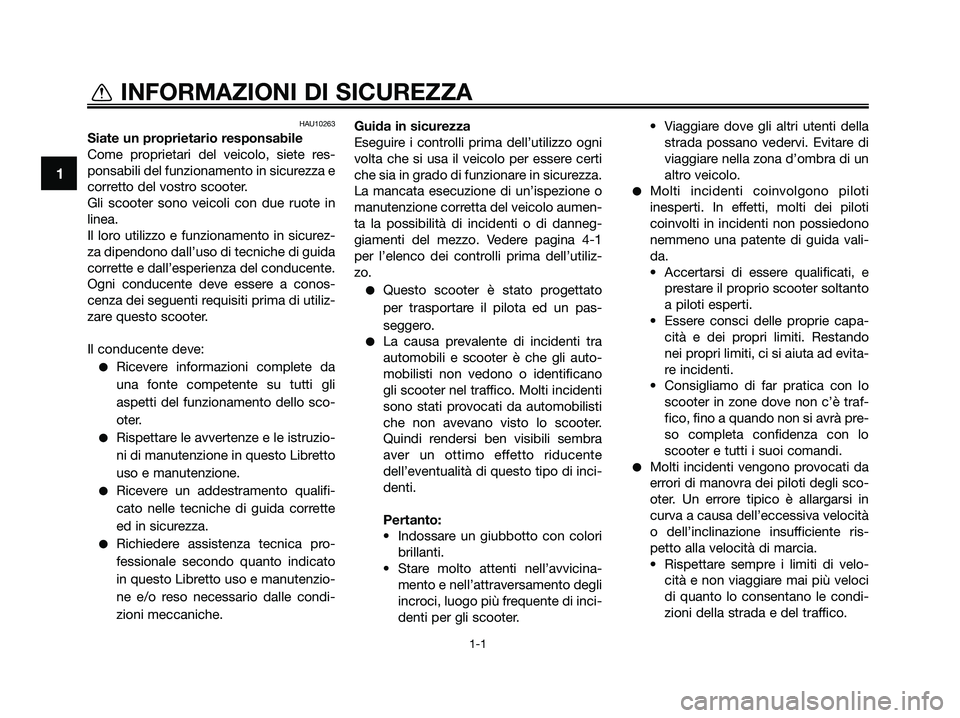

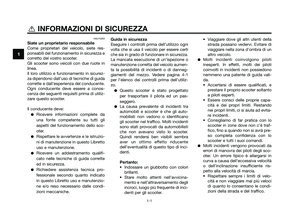

HAU10263
Siate un proprietario responsabile
Come proprietari del veicolo, siete res-
ponsabili del funzionamento in sicurezza e
corretto del vostro scooter.
Gli scooter sono veicoli con due ruote in
linea.
Il loro utilizzo e funzionamento in sicurez-
za dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a conos-
cenza dei seguenti requisiti prima di utiliz-
zare questo scooter.
Il conducente deve:
●Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento dello sco-
oter.
●Rispettare le avvertenze e le istruzio-
ni di manutenzione in questo Libretto
uso e manutenzione.
●Ricevere un addestramento qualifi-
cato nelle tecniche di guida corrette
ed in sicurezza.
●Richiedere assistenza tecnica pro-
fessionale secondo quanto indicato
in questo Libretto uso e manutenzio-
ne e/o reso necessario dalle condi-
zioni meccaniche.Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumen-
ta la possibilità di incidenti o di danneg-
giamenti del mezzo. Vedere pagina 4-1
per l’elenco dei controlli prima dell’utiliz-
zo.
●Questo scooter è stato progettato
per trasportare il pilota ed un pas-
seggero.
●La causa prevalente di incidenti tra
automobili e scooter è che gli auto-
mobilisti non vedono o identificano
gli scooter nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto lo scooter.
Quindi rendersi ben visibili sembra
aver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per gli scooter.• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
●Molti incidenti coinvolgono piloti
inesperti. In effetti, molti dei piloti
coinvolti in incidenti non possiedono
nemmeno una patente di guida vali-
da.
• Accertarsi di essere qualificati, e
prestare il proprio scooter soltanto
a piloti esperti.
• Essere consci delle proprie capa-
cità e dei propri limiti. Restando
nei propri limiti, ci si aiuta ad evita-
re incidenti.
• Consigliamo di far pratica con lo
scooter in zone dove non c’è traf-
fico, fino a quando non si avrà pre-
so completa confidenza con lo
scooter e tutti i suoi comandi.
●Molti incidenti vengono provocati da
errori di manovra dei piloti degli sco-
oter. Un errore tipico è allargarsi in
curva a causa dell’eccessiva velocità
o dell’inclinazione insufficiente ris-
petto alla velocità di marcia.
• Rispettare sempre i limiti di velo-
cità e non viaggiare mai più veloci
di quanto lo consentano le condi-
zioni della strada e del traffico.
1
INFORMAZIONI DI SICUREZZA
1-1

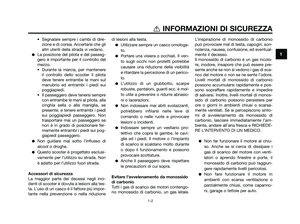

1C0-F8199-H5.QXD 3/10/08 06:45 Página 8
