MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
5. Introduza a vareta medidora de nível
no orifício de enchimento de óleo e de-
pois aperte a tampa de enchimento do
óleo.

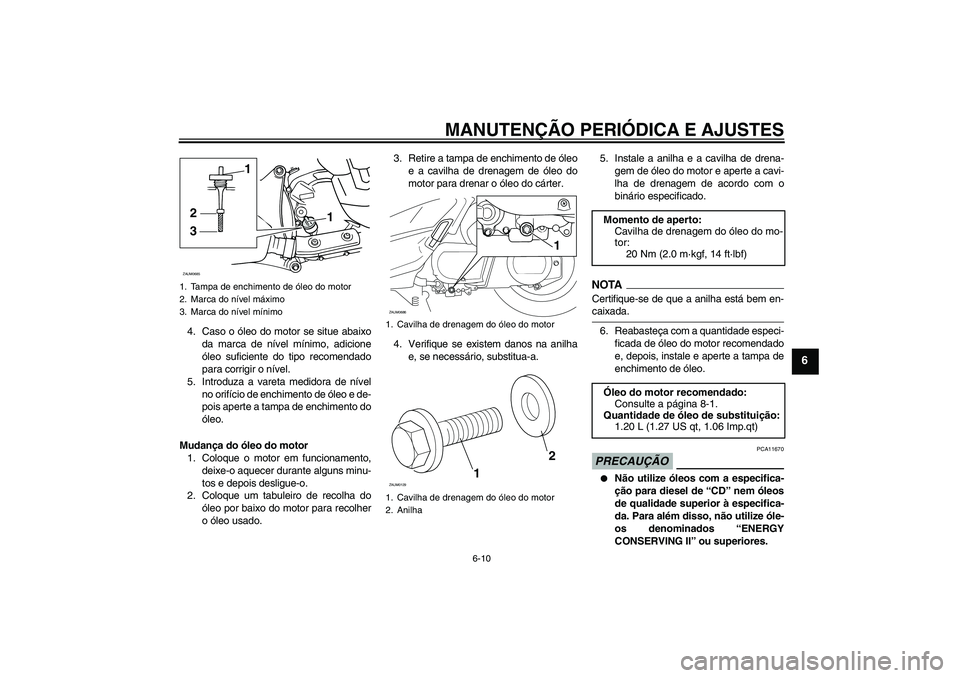

Mudança do óleo do motor
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem de óleo do
motor para drenar o óleo do cárter.
4. Verifique se existem danos na anilha
e, se necessário, substitua-a.5. Instale a anilha e a cavilha de drena-
gem de óleo do motor e aperte a cavi-
lha de drenagem de acordo com o
binário especificado.
NOTACertifique-se de que a anilha está bem en-caixada.
6. Reabasteça com a quantidade especi-
ficada de óleo do motor recomendado
e, depois, instale e aperte a tampa de
enchimento de óleo.PRECAUÇÃO
PCA11670


Não utilize óleos com a especifica-
ção para diesel de “CD” nem óleos
de qualidade superior à especifica-
da. Para além disso, não utilize óle-
os denominados “ENERGY
CONSERVING II” ou superiores.
1. Tampa de enchimento de óleo do motor
2. Marca do nível máximo
3. Marca do nível mínimo
1
321ZAUM0685
1. Cavilha de drenagem do óleo do motor
1. Cavilha de drenagem do óleo do motor
2. Anilha
11
ZAUM0686
12
ZAUM0129
Momento de aperto:
Cavilha de drenagem do óleo do mo-
tor:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo de substituição:
1.20 L (1.27 US qt, 1.06 Imp.qt)
U5B2P1P0.book Page 10 Monday, July 21, 2008 6:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-11
6


Certifique-se de que não entra ne-nhum material estranho no cárter.
7. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
8. Reinicie o indicador de mudança de
óleo. (Consulte a página 3-6.)
PAU20064

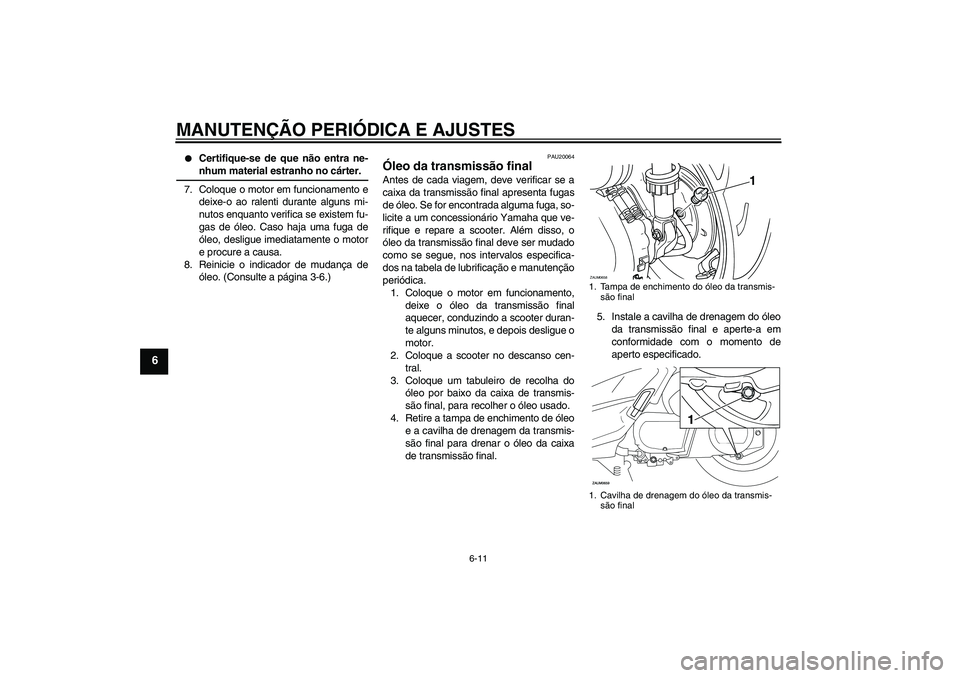

Óleo da transmissão final Antes de cada viagem, deve verificar se a
caixa da transmissão final apresenta fugas
de óleo. Se for encontrada alguma fuga, so-
licite a um concessionário Yamaha que ve-
rifique e repare a scooter. Além disso, o
óleo da transmissão final deve ser mudado
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.

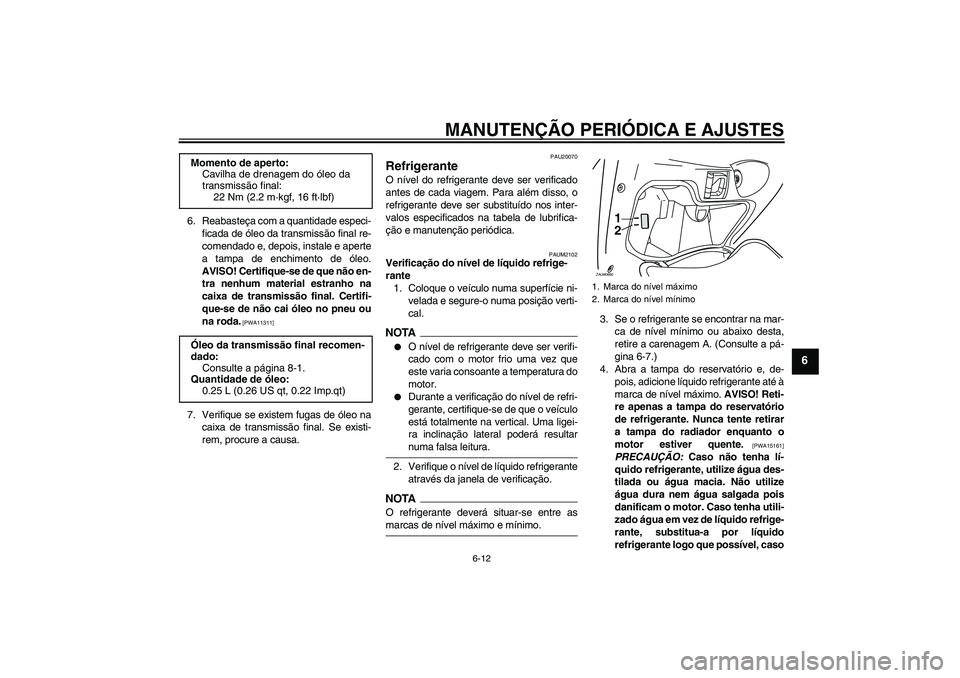

1. Coloque o motor em funcionamento,
deixe o óleo da transmissão final
aquecer, conduzindo a scooter duran-
te alguns minutos, e depois desligue o
motor.
2. Coloque a scooter no descanso cen-
tral.
3. Coloque um tabuleiro de recolha do
óleo por baixo da caixa de transmis-
são final, para recolher o óleo usado.
4. Retire a tampa de enchimento de óleo
e a cavilha de drenagem da transmis-
são final para drenar o óleo da caixa
de transmissão final.5. Instale a cavilha de drenagem do óleo
da transmissão final e aperte-a em
conformidade com o momento de
aperto especificado.
1. Tampa de enchimento do óleo da transmis-
são final
1. Cavilha de drenagem do óleo da transmis-
são final
1
ZAUM0658
U5B2P1P0.book Page 11 Monday, July 21, 2008 6:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-12
6
6. Reabasteça com a quantidade especi-
ficada de óleo da transmissão final re-
comendado e, depois, instale e aperte
a tampa de enchimento de óleo.
AVISO! Certifique-se de que não en-
tra nenhum material estranho na
caixa de transmissão final. Certifi-
que-se de não cai óleo no pneu ou
na roda.
[PWA11311]
7. Verifique se existem fugas de óleo na
caixa de transmissão final. Se existi-
rem, procure a causa.
PAU20070
Refrigerante O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAUM2102
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA

O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.


Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultarnuma falsa leitura.
2. Verifique o nível de líquido refrigerante
através da janela de verificação.
NOTAO refrigerante deverá situar-se entre asmarcas de nível máximo e mínimo.3. Se o refrigerante se encontrar na mar-
ca de nível mínimo ou abaixo desta,
retire a carenagem A. (Consulte a pá-
gina 6-7.)
4. Abra a tampa do reservatório e, de-
pois, adicione líquido refrigerante até à
marca de nível máximo. AVISO! Reti-
re apenas a tampa do reservatório
de refrigerante. Nunca tente retirar
a tampa do radiador enquanto o
motor estiver quente.
[PWA15161]
PRECAUÇÃO: Caso não tenha lí-
quido refrigerante, utilize água des-
tilada ou água macia. Não utilize
água dura nem água salgada pois
danificam o motor. Caso tenha utili-
zado água em vez de líquido refrige-
rante, substitua-a por líquido
refrigerante logo que possível, caso Momento de aperto:
Cavilha de drenagem do óleo da
transmissão final:
22 Nm (2.2 m·kgf, 16 ft·lbf)
Óleo da transmissão final recomen-
dado:
Consulte a página 8-1.
Quantidade de óleo:
0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Marca do nível máximo
2. Marca do nível mínimo
1
2
ZAUM0660
U5B2P1P0.book Page 12 Monday, July 21, 2008 6:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-13
6
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10472]
5. Feche a tampa do reservatório e, de-
pois, instale a carenagem.
PAU33031

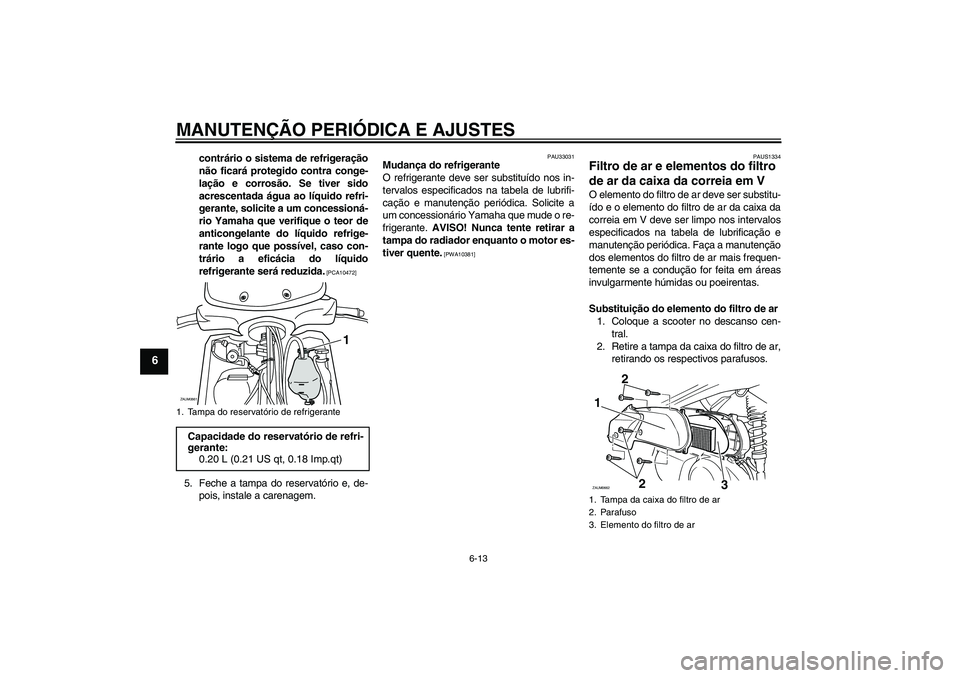

Mudança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o re-
frigerante. AVISO! Nunca tente retirar a
tampa do radiador enquanto o motor es-
tiver quente.
[PWA10381]PAUS1334
Filtro de ar e elementos do filtro
de ar da caixa da correia em V O elemento do filtro de ar deve ser substitu-
ído e o elemento do filtro de ar da caixa da
correia em V deve ser limpo nos intervalos
especificados na tabela de lubrificação e
manutenção periódica. Faça a manutenção
dos elementos do filtro de ar mais frequen-
temente se a condução for feita em áreas
invulgarmente húmidas ou poeirentas.
Substituição do elemento do filtro de ar
1. Coloque a scooter no descanso cen-
tral.
2. Retire a tampa da caixa do filtro de ar,
retirando os respectivos parafusos.
1. Tampa do reservatório de refrigeranteCapacidade do reservatório de refri-
gerante:
0.20 L (0.21 US qt, 0.18 Imp.qt)
1
ZAUM0661
1. Tampa da caixa do filtro de ar
2. Parafuso
3. Elemento do filtro de ar1
2 2ZAUM0662
3
U5B2P1P0.book Page 13 Monday, July 21, 2008 6:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-14
6
3. Puxe o elemento do filtro de ar para fo-
ra.
4. Introduza um elemento do filtro de ar
na respectiva caixa.
5. Instale a tampa da caixa do filtro de ar,
colocando os respectivos parafusos.

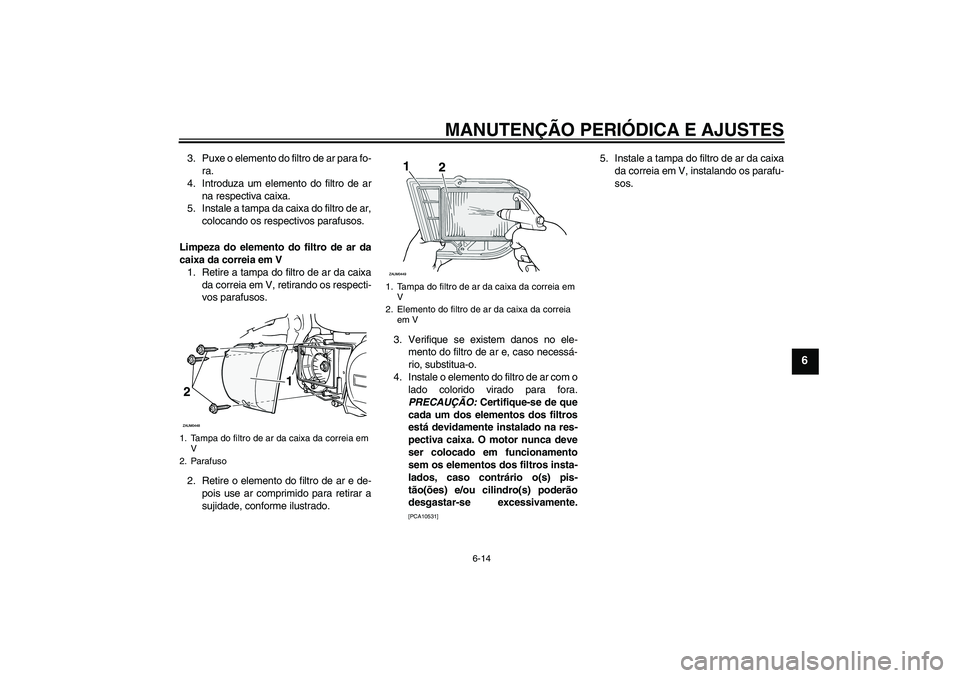

Limpeza do elemento do filtro de ar da
caixa da correia em V
1. Retire a tampa do filtro de ar da caixa
da correia em V, retirando os respecti-
vos parafusos.
2. Retire o elemento do filtro de ar e de-
pois use ar comprimido para retirar a
sujidade, conforme ilustrado.3. Verifique se existem danos no ele-
mento do filtro de ar e, caso necessá-
rio, substitua-o.
4. Instale o elemento do filtro de ar com o
lado colorido virado para fora.
PRECAUÇÃO: Certifique-se de que
cada um dos elementos dos filtros
está devidamente instalado na res-
pectiva caixa. O motor nunca deve
ser colocado em funcionamento
sem os elementos dos filtros insta-
lados, caso contrário o(s) pis-
tão(ões) e/ou cilindro(s) poderão
desgastar-se excessivamente.
[PCA10531]
5. Instale a tampa do filtro de ar da caixa
da correia em V, instalando os parafu-
sos.
1. Tampa do filtro de ar da caixa da correia em
V
2. Parafuso
1. Tampa do filtro de ar da caixa da correia em
V
2. Elemento do filtro de ar da caixa da correia
em V
U5B2P1P0.book Page 14 Monday, July 21, 2008 6:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-15
6
PAU21382

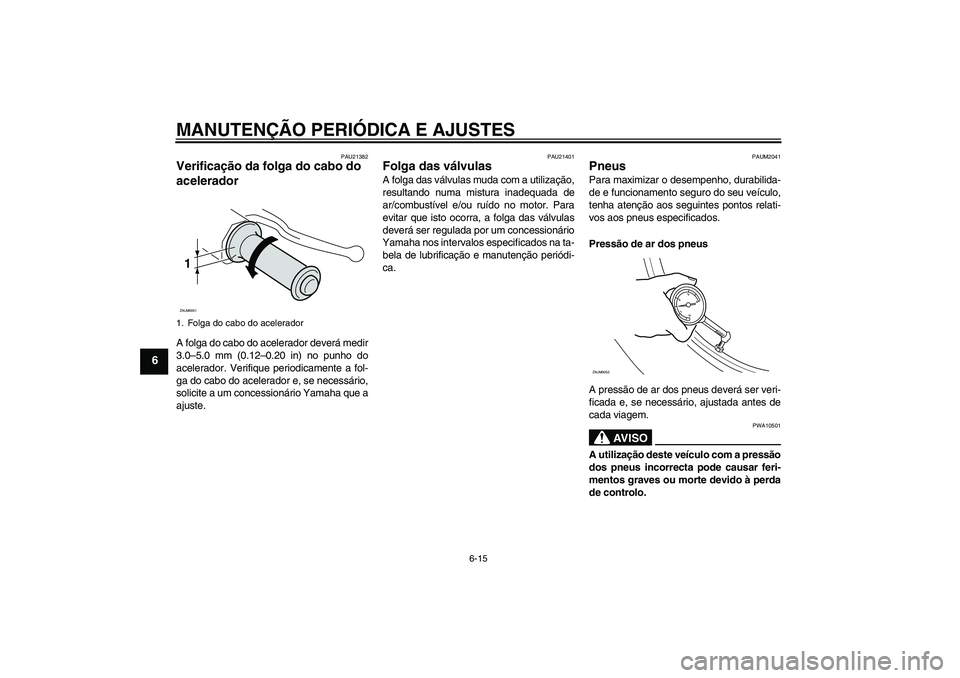

Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAUM2041
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos aos pneus especificados.

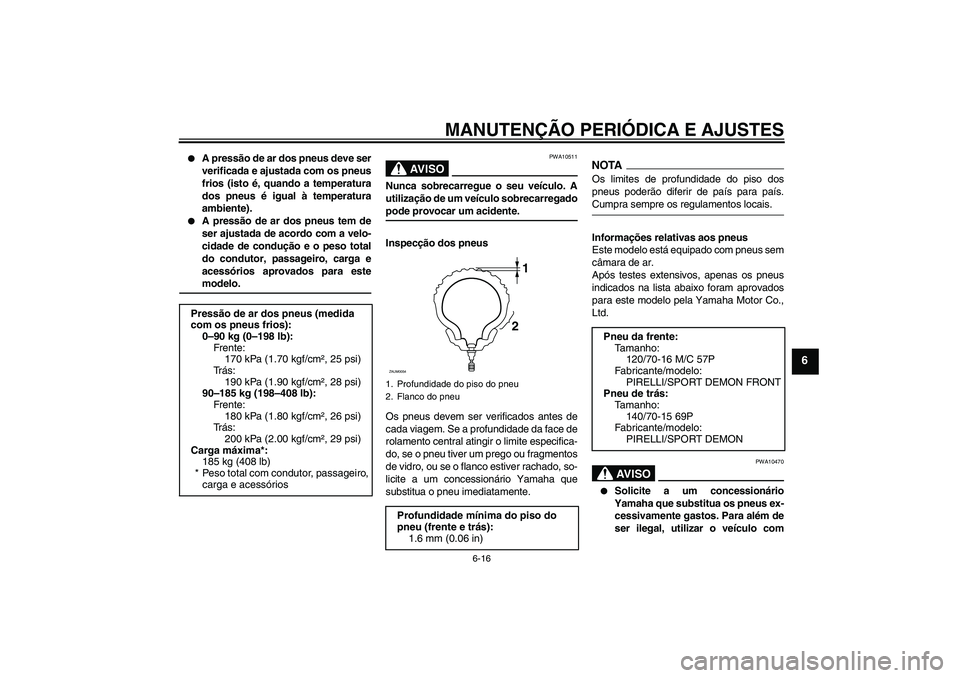

Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10501
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.
1. Folga do cabo do acelerador1ZAUM0051
ZAUM0053
U5B2P1P0.book Page 15 Monday, July 21, 2008 6:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-16
6


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
AV I S O
PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregadopode provocar um acidente.
Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
Informações relativas aos pneus
Este modelo está equipado com pneus sem
câmara de ar.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AV I S O
PWA10470


Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
170 kPa (1.70 kgf/cm², 25 psi)
Trás:
190 kPa (1.90 kgf/cm², 28 psi)
90–185 kg (198–408 lb):
Frente:
180 kPa (1.80 kgf/cm², 26 psi)
Trás:
200 kPa (2.00 kgf/cm², 29 psi)
Carga máxima*:
185 kg (408 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Profundidade do piso do pneu
2. Flanco do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
1
2
ZAUM0054
Pneu da frente:
Tamanho:
120/70-16 M/C 57P
Fabricante/modelo:
PIRELLI/SPORT DEMON FRONT
Pneu de trás:
Tamanho:
140/70-15 69P
Fabricante/modelo:
PIRELLI/SPORT DEMON
U5B2P1P0.book Page 16 Monday, July 21, 2008 6:06 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.


A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiênciaprofissional necessários.
PAU21960
Rodas de liga Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros da roda apresentam
fendas, dobras ou deformações. Caso
encontre qualquer tipo de danos, soli-
cite a um concessionário Yamaha que
substitua a roda. Não tente fazer qual-
quer tipo de reparação na roda, por
pequena que seja. Uma roda que es-
teja deformada ou rachada deverá ser
substituída.


A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.


Após a substituição de um pneu, con-
duza a velocidades moderadas, uma
vez que a superfície do pneu deverá
primeiro ser “rodada” para que desen-
volva as respectivas características
óptimas.
PAU33453
Folga da alavanca dos travões
dianteiro e traseiro Frente
Trás
Não deve haver folga nas extremidades
das alavancas dos travões. Caso haja fol-
ga, solicite a um concessionário Yamaha
que inspeccione o sistema de travagem.ZAUM0687ZAUM0688
U5B2P1P0.book Page 17 Monday, July 21, 2008 6:06 PM
