MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
PAU17471
Jogo de ferramentas do proprie-
tário O jogo de ferramentas do proprietário en-
contra-se dentro do compartimento de ar-
mazenagem traseiro. (Consulte a página
3-11.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionárioYamaha que o faça por si.U5B2P1P0.book Page 2 Monday, July 21, 2008 6:06 PM
Page 42 of 84
MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU1770A

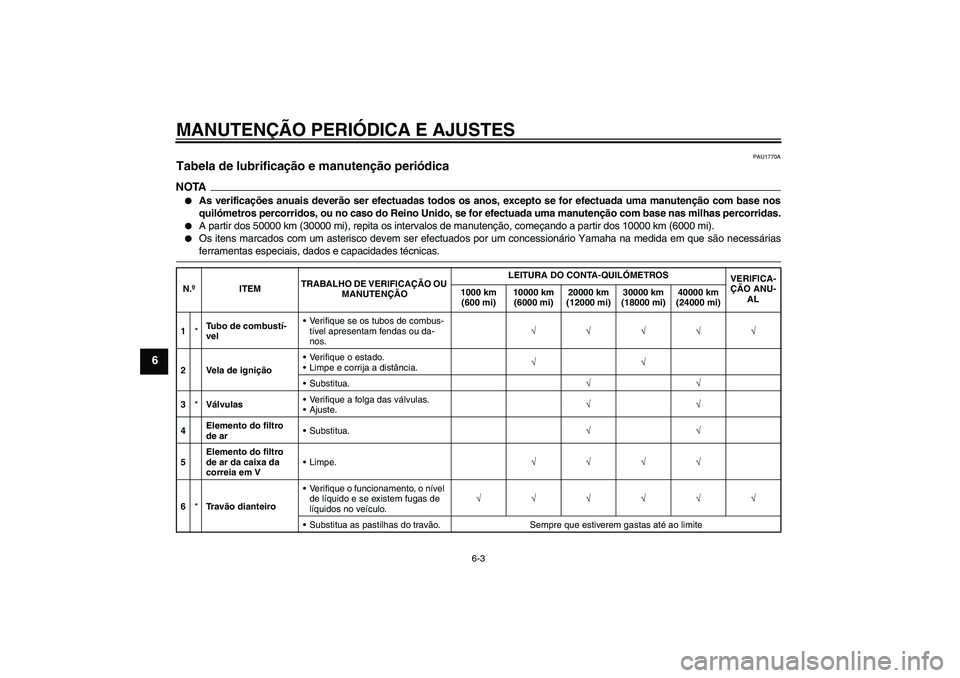

Tabela de lubrificação e manutenção periódica NOTA
As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.
A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessáriasferramentas especiais, dados e capacidades técnicas.
N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Tubo de combustí-
velVerifique se os tubos de combus-
tível apresentam fendas ou da-
nos.√√√√√
2Vela de igniçãoVerifique o estado.
Limpe e corrija a distância.√√
Substitua.√√
3*VálvulasVerifique a folga das válvulas.
Ajuste.√√
4Elemento do filtro
de arSubstitua.√√
5Elemento do filtro
de ar da caixa da
correia em VLimpe.√√√√
6*Tr a vão dianteiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
U5B2P1P0.book Page 3 Monday, July 21, 2008 6:06 PM
Page 43 of 84
MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6

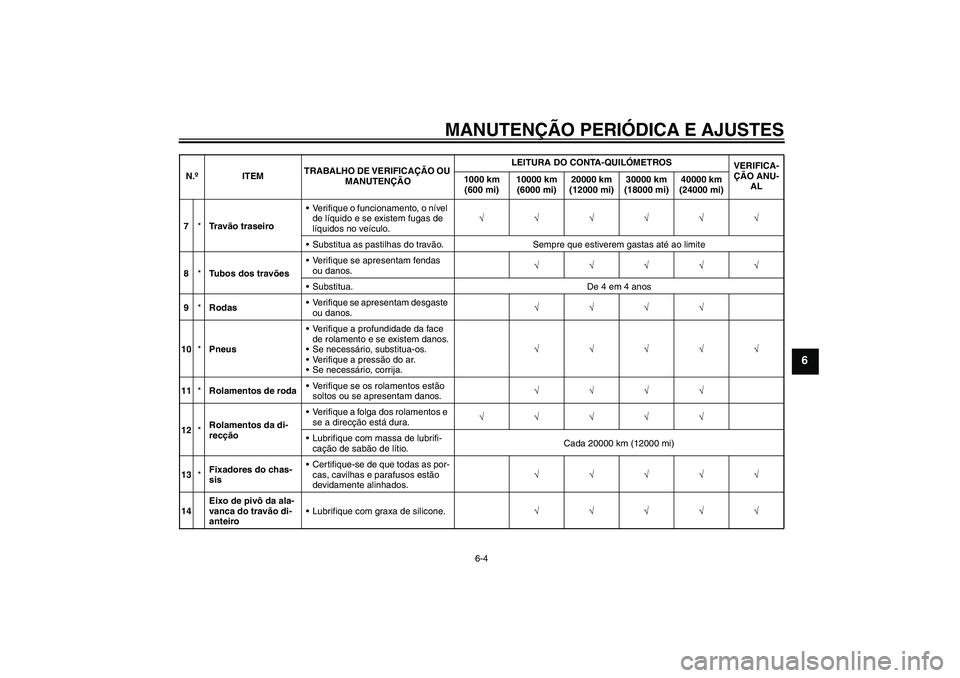

7*Tr a vão traseiroVerifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.√√√√√√
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
8*Tubos dos travõesVerifique se apresentam fendas
ou danos.√√√√√
Substitua. De 4 em 4 anos
9*RodasVerifique se apresentam desgaste
ou danos.√√√√
10*PneusVerifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.√√√√√
11*Rolamentos de rodaVerifique se os rolamentos estão
soltos ou se apresentam danos.√√√√
12*Rolamentos da di-
recçãoVerifique a folga dos rolamentos e
se a direcção está dura.√√√√√
Lubrifique com massa de lubrifi-
cação de sabão de lítio.Cada 20000 km (12000 mi)
13*Fixadores do chas-
sisCertifique-se de que todas as por-
cas, cavilhas e parafusos estão
devidamente alinhados.√√√√√
14Eixo de pivô da ala-
vanca do travão di-
anteiroLubrifique com graxa de silicone.√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5B2P1P0.book Page 4 Monday, July 21, 2008 6:06 PM
Page 44 of 84
MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6

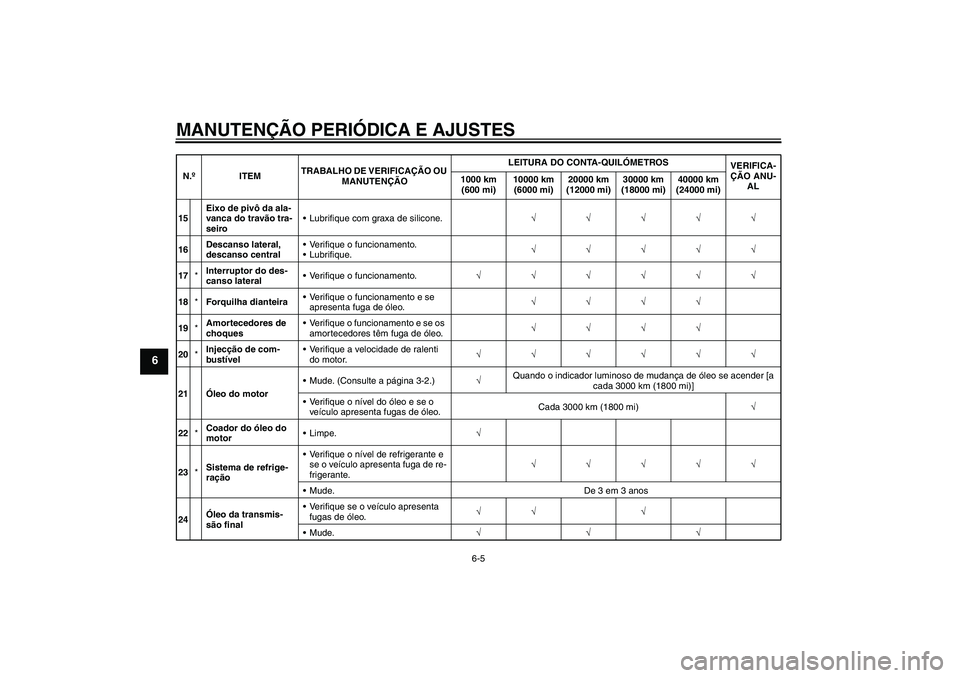

15Eixo de pivô da ala-
vanca do travão tra-
seiroLubrifique com graxa de silicone.√√√√√
16Descanso lateral,
descanso centralVerifique o funcionamento.
Lubrifique.√√√√√
17*Interruptor do des-
canso lateralVerifique o funcionamento.√√√√√√
18*Forquilha dianteiraVerifique o funcionamento e se
apresenta fuga de óleo.√√√√
19*Amortecedores de
choquesVerifique o funcionamento e se os
amortecedores têm fuga de óleo.√√√√
20*Injecção de com-
bustívelVerifique a velocidade de ralenti
do motor.√√√√√√
21Óleo do motorMude. (Consulte a página 3-2.)√Quando o indicador luminoso de mudança de óleo se acender [a
cada 3000 km (1800 mi)]
Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.Cada 3000 km (1800 mi)√
22*Coador do óleo do
motorLimpe.√
23*Sistema de refrige-
raçãoVerifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante.√√√√√
Mude. De 3 em 3 anos
24Óleo da transmis-
são finalVerifique se o veículo apresenta
fugas de óleo.√√ √
Mude.√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U5B2P1P0.book Page 5 Monday, July 21, 2008 6:06 PM
Page 45 of 84
MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6

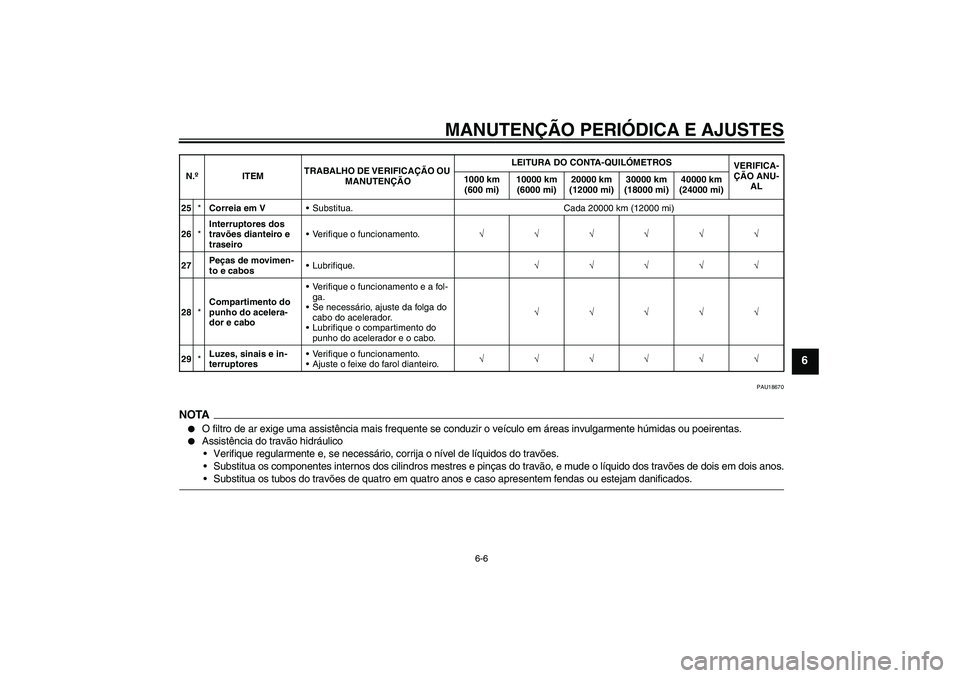

PAU18670
NOTA
O filtro de ar exige uma assistência mais frequente se conduzir o veículo em áreas invulgarmente húmidas ou poeirentas.
Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
25*Correia em VSubstitua. Cada 20000 km (12000 mi)
26*Interruptores dos
travões dianteiro e
traseiroVerifique o funcionamento.√√√√√√
27Peças de movimen-
to e cabosLubrifique.√√√√√
28*Compartimento do
punho do acelera-
dor e caboVerifique o funcionamento e a fol-
ga.
Se necessário, ajuste da folga do
cabo do acelerador.
Lubrifique o compartimento do
punho do acelerador e o cabo.√√√√√
29*Luzes, sinais e in-
terruptoresVerifique o funcionamento.
Ajuste o feixe do farol dianteiro.√√√√√√ N.ºITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃOLEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5B2P1P0.book Page 6 Monday, July 21, 2008 6:06 PM
Page 46 of 84
MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
PAU18712

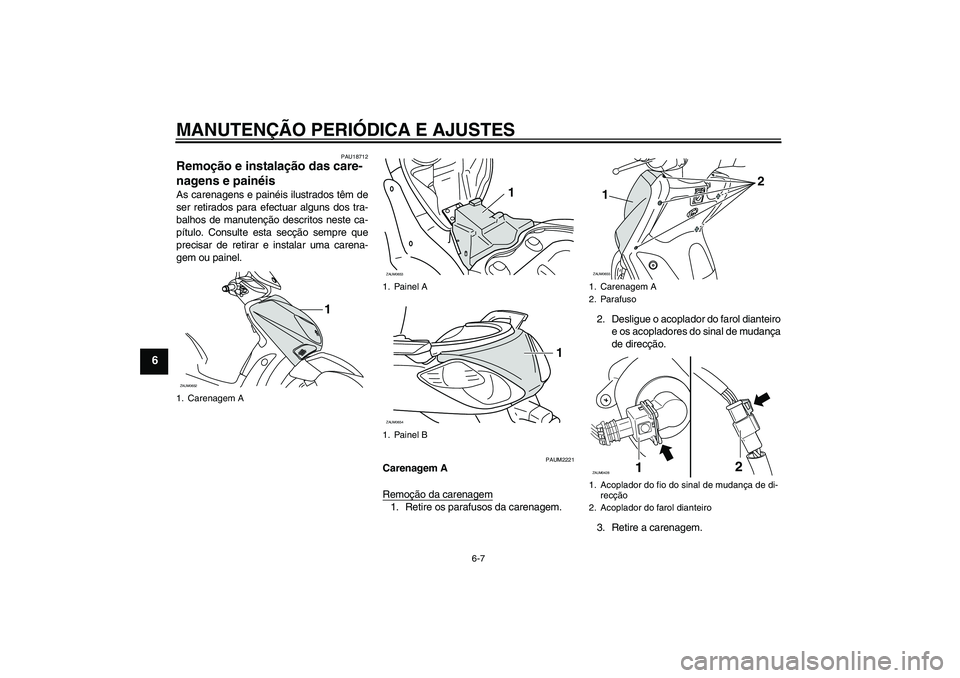

Remoção e instalação das care-
nagens e painéis As carenagens e painéis ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem ou painel.
PAUM2221
Carenagem A
Remoção da carenagem1. Retire os parafusos da carenagem.2. Desligue o acoplador do farol dianteiro
e os acopladores do sinal de mudança
de direcção.
3. Retire a carenagem.
1. Carenagem AZAUM0652
1
1. Painel A
1. Painel BZAUM0653
1
ZAUM0654
1
1. Carenagem A
2. Parafuso
1. Acoplador do fio do sinal de mudança de di-
recção
2. Acoplador do farol dianteiroZAUM0655
2
1
12
ZAUM0428
U5B2P1P0.book Page 7 Monday, July 21, 2008 6:06 PM
Page 47 of 84
MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
Instalação da carenagem1. Ligue o acoplador do farol dianteiro e
os acopladores do sinal de mudança
de direcção.
2. Coloque a carenagem na posição ori-
ginal e instale os parafusos.

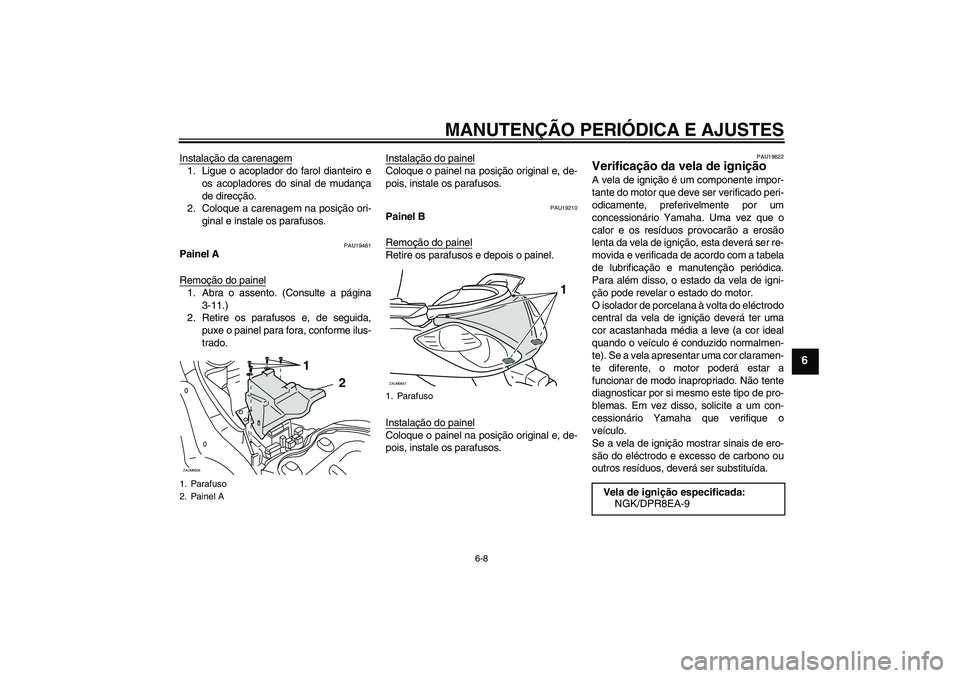

PAU19481
Painel A
Remoção do painel1. Abra o assento. (Consulte a página
3-11.)
2. Retire os parafusos e, de seguida,
puxe o painel para fora, conforme ilus-
trado.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale os parafusos.
PAU19210
Painel B
Remoção do painelRetire os parafusos e depois o painel.
Instalação do painelColoque o painel na posição original e, de-
pois, instale os parafusos.
PAU19622
Verificação da vela de ignição A vela de ignição é um componente impor-
tante do motor que deve ser verificado peri-
odicamente, preferivelmente por um
concessionário Yamaha. Uma vez que o
calor e os resíduos provocarão a erosão
lenta da vela de ignição, esta deverá ser re-
movida e verificada de acordo com a tabela
de lubrificação e manutenção periódica.
Para além disso, o estado da vela de igni-
ção pode revelar o estado do motor.
O isolador de porcelana à volta do eléctrodo
central da vela de ignição deverá ter uma
cor acastanhada média a leve (a cor ideal
quando o veículo é conduzido normalmen-
te). Se a vela apresentar uma cor claramen-
te diferente, o motor poderá estar a
funcionar de modo inapropriado. Não tente
diagnosticar por si mesmo este tipo de pro-
blemas. Em vez disso, solicite a um con-
cessionário Yamaha que verifique o
veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Parafuso
2. Painel AZAUM0656
1
2
1. ParafusoZAUM0657
1
Vela de ignição especificada:
NGK/DPR8EA-9
U5B2P1P0.book Page 8 Monday, July 21, 2008 6:06 PM
Page 48 of 84
MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6

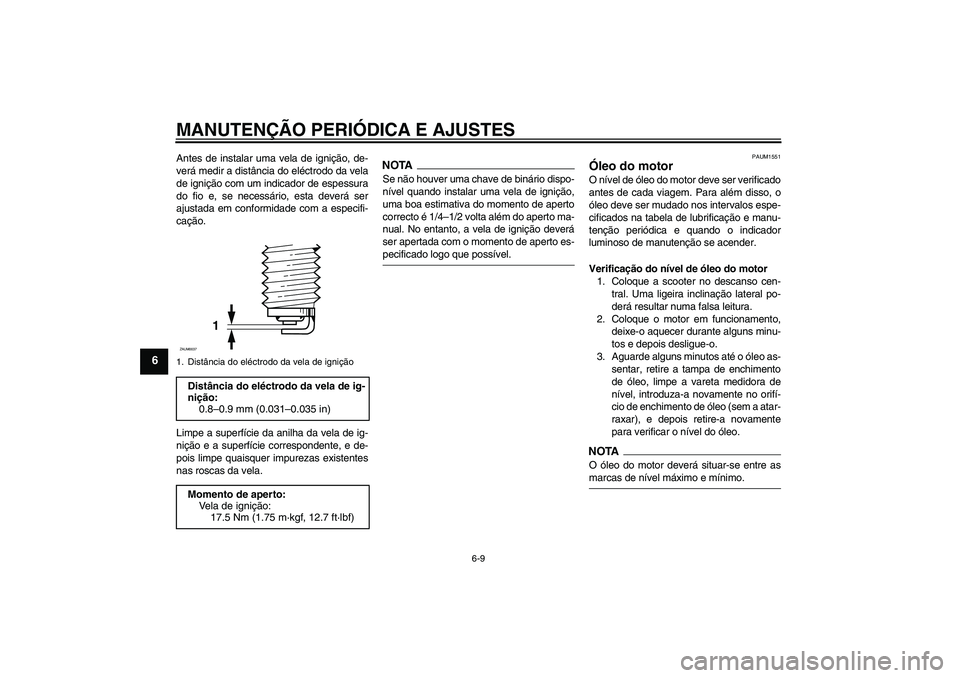

Antes de instalar uma vela de ignição, de-
