FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU12950

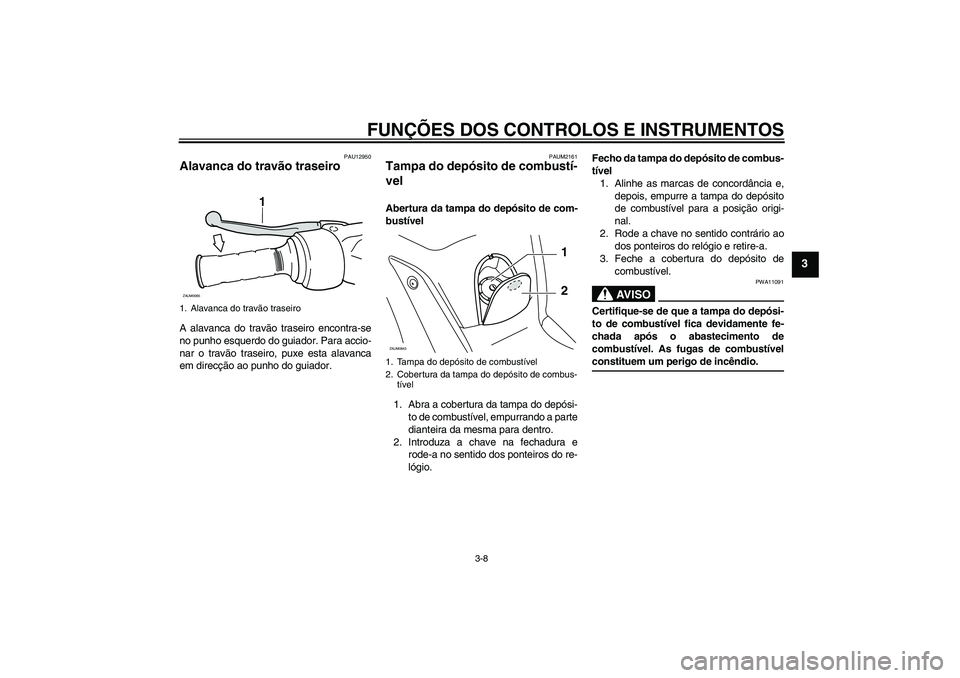

Alavanca do travão traseiro A alavanca do travão traseiro encontra-se
no punho esquerdo do guiador. Para accio-
nar o travão traseiro, puxe esta alavanca
em direcção ao punho do guiador.
PAUM2161
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
1. Abra a cobertura da tampa do depósi-
to de combustível, empurrando a parte
dianteira da mesma para dentro.
2. Introduza a chave na fechadura e
rode-a no sentido dos ponteiros do re-
lógio.Fecho da tampa do depósito de combus-
tível
1. Alinhe as marcas de concordância e,
depois, empurre a tampa do depósito
de combustível para a posição origi-
nal.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio e retire-a.
3. Feche a cobertura do depósito de
combustível.
AV I S O
PWA11091
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustívelconstituem um perigo de incêndio.
1. Alavanca do travão traseiro
1
ZAUM0085
1. Tampa do depósito de combustível
2. Cobertura da tampa do depósito de combus-
tívelZAUM0643
1
2
U5B2P1P0.book Page 8 Monday, July 21, 2008 6:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU13212

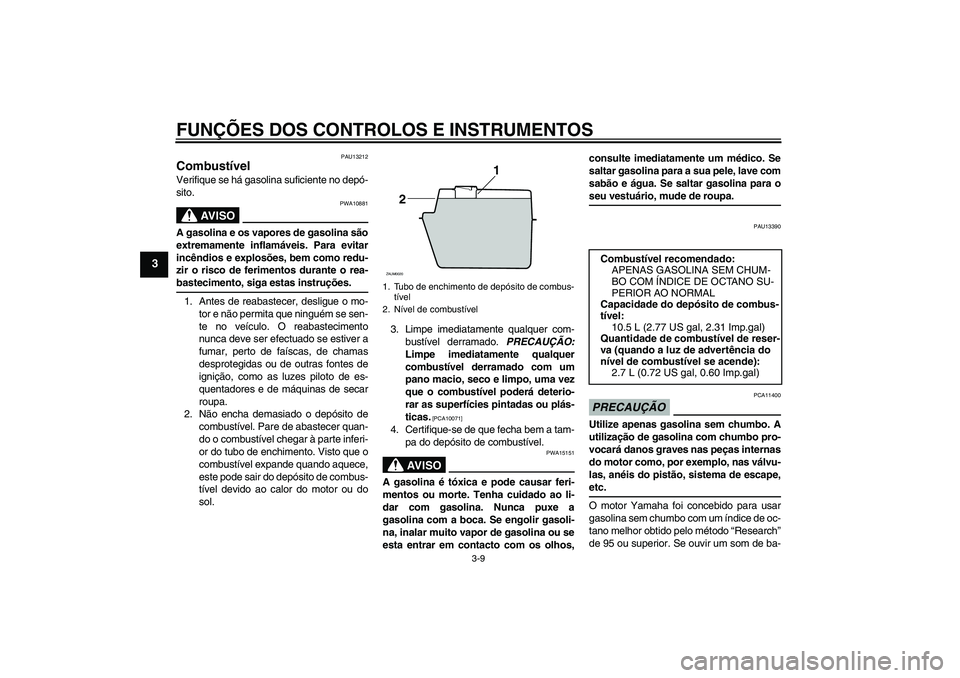

Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Pare de abastecer quan-
do o combustível chegar à parte inferi-
or do tubo de enchimento. Visto que o
combustível expande quando aquece,
este pode sair do depósito de combus-
tível devido ao calor do motor ou do
sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU13390
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível
1
2
ZAUM0020
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO COM ÍNDICE DE OCTANO SU-
PERIOR AO NORMAL
Capacidade do depósito de combus-
tível:
10.5 L (2.77 US gal, 2.31 Imp.gal)
Quantidade de combustível de reser-
va (quando a luz de advertência do
nível de combustível se acende):
2.7 L (0.72 US gal, 0.60 Imp.gal)
U5B2P1P0.book Page 9 Monday, July 21, 2008 6:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3

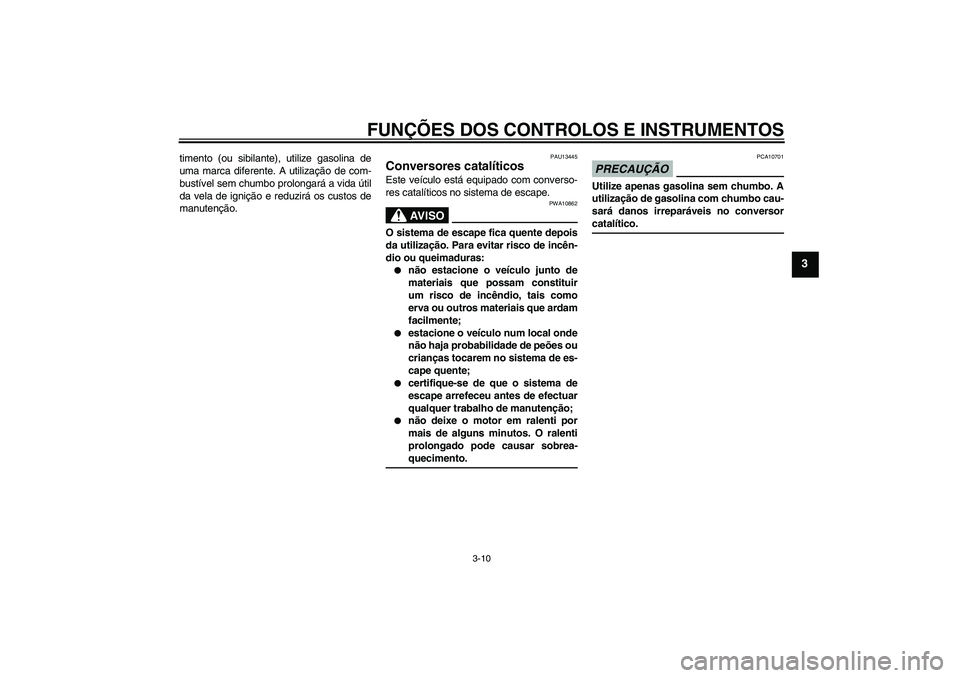

timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
PAU13445
Conversores catalíticos Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:

não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;


estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;


certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;


não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-quecimento.
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversorcatalítico.
U5B2P1P0.book Page 10 Monday, July 21, 2008 6:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU13932

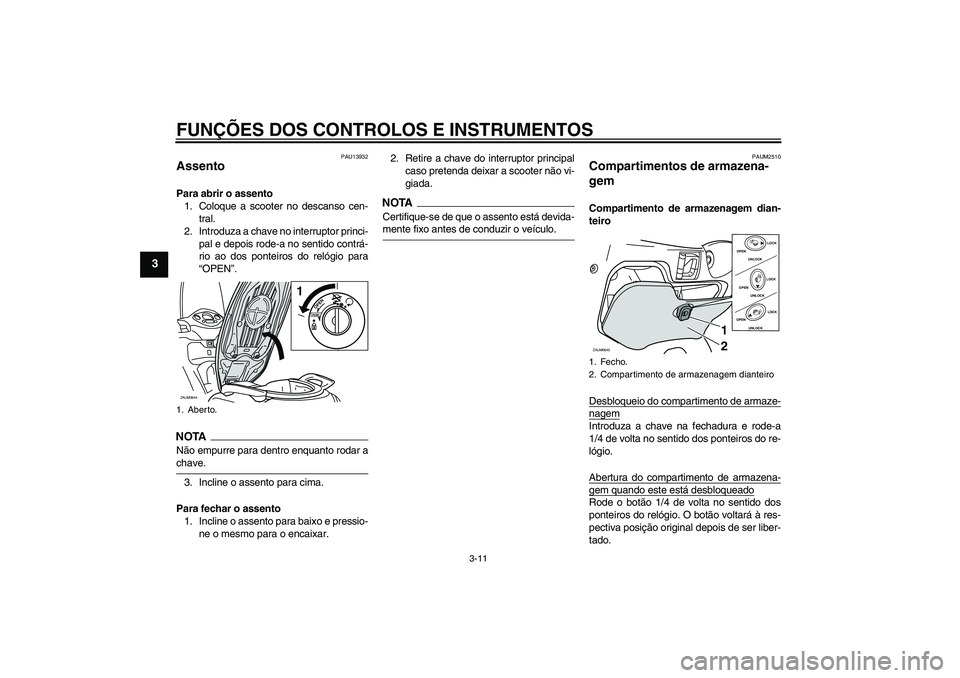

Assento Para abrir o assento
1. Coloque a scooter no descanso cen-
tral.
2. Introduza a chave no interruptor princi-
pal e depois rode-a no sentido contrá-
rio ao dos ponteiros do relógio para
“OPEN”.NOTANão empurre para dentro enquanto rodar achave.
3. Incline o assento para cima.
Para fechar o assento
1. Incline o assento para baixo e pressio-
ne o mesmo para o encaixar.2. Retire a chave do interruptor principal
caso pretenda deixar a scooter não vi-
giada.
NOTACertifique-se de que o assento está devida-mente fixo antes de conduzir o veículo.
PAUM2510
Compartimentos de armazena-
gem Compartimento de armazenagem dian-
teiro
Desbloqueio do compartimento de armaze-nagemIntroduza a chave na fechadura e rode-a
1/4 de volta no sentido dos ponteiros do re-
lógio.
Abertura do compartimento de armazena-gem quando este está desbloqueadoRode o botão 1/4 de volta no sentido dos
ponteiros do relógio. O botão voltará à res-
pectiva posição original depois de ser liber-
tado.
1. Aberto.ZAUM0644
PUSHOPEN
1
1. Fecho.
2. Compartimento de armazenagem dianteiroZAUM0645
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
OPEN
OPEN
UNLOCKLOCK
1
2
U5B2P1P0.book Page 11 Monday, July 21, 2008 6:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3

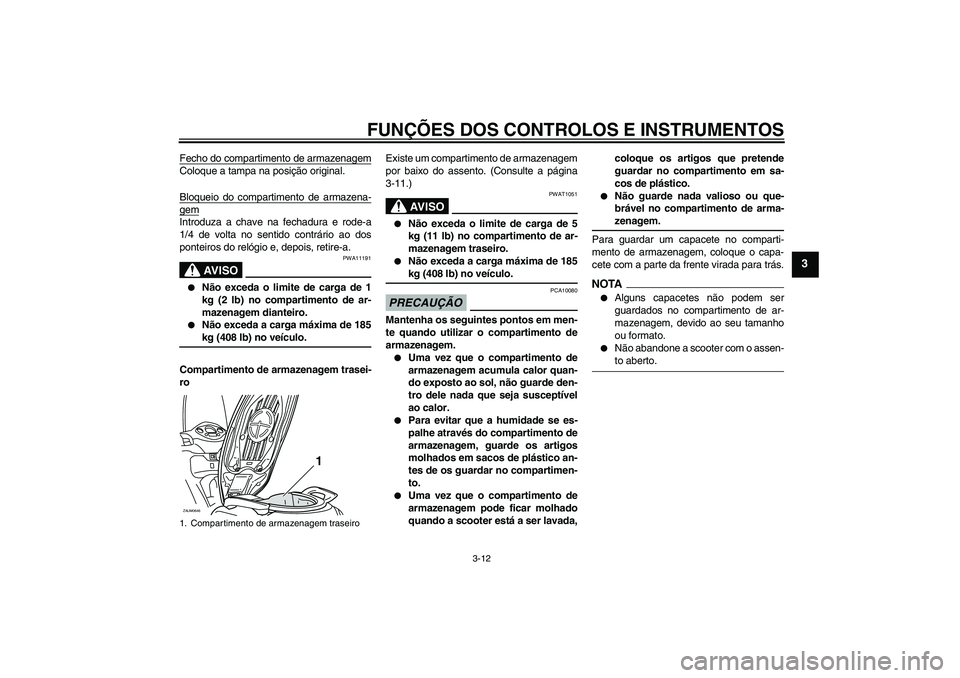

Fecho do compartimento de armazenagemColoque a tampa na posição original.
Bloqueio do compartimento de armazena-gemIntroduza a chave na fechadura e rode-a
1/4 de volta no sentido contrário ao dos
ponteiros do relógio e, depois, retire-a.
AV I S O
PWA11191


Não exceda o limite de carga de 1
kg (2 lb) no compartimento de ar-
mazenagem dianteiro.


Não exceda a carga máxima de 185kg (408 lb) no veículo.
Compartimento de armazenagem trasei-
roExiste um compartimento de armazenagem
por baixo do assento. (Consulte a página
3-11.)
AV I S O
PWAT1051


Não exceda o limite de carga de 5
kg (11 lb) no compartimento de ar-
mazenagem traseiro.


Não exceda a carga máxima de 185kg (408 lb) no veículo.
PRECAUÇÃO
PCA10080
Mantenha os seguintes pontos em men-
te quando utilizar o compartimento de
armazenagem.

Uma vez que o compartimento de
armazenagem acumula calor quan-
do exposto ao sol, não guarde den-
tro dele nada que seja susceptível
ao calor.


Para evitar que a humidade se es-
palhe através do compartimento de
armazenagem, guarde os artigos
molhados em sacos de plástico an-
tes de os guardar no compartimen-
to.


Uma vez que o compartimento de
armazenagem pode ficar molhado
quando a scooter está a ser lavada,coloque os artigos que pretende
guardar no compartimento em sa-
cos de plástico.


Não guarde nada valioso ou que-
brável no compartimento de arma-zenagem.
Para guardar um capacete no comparti-
mento de armazenagem, coloque o capa-
cete com a parte da frente virada para trás.
NOTA

Alguns capacetes não podem ser
guardados no compartimento de ar-
mazenagem, devido ao seu tamanho
ou formato.


Não abandone a scooter com o assen-to aberto.
1. Compartimento de armazenagem traseiroZAUM0646
1
U5B2P1P0.book Page 12 Monday, July 21, 2008 6:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAUM2490

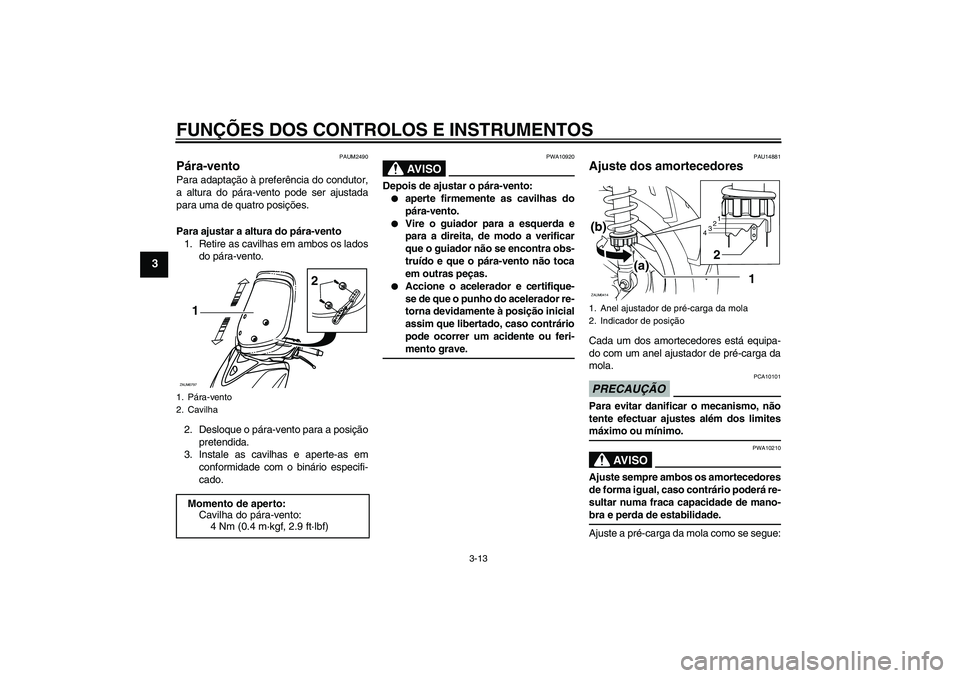

Pára-vento Para adaptação à preferência do condutor,
a altura do pára-vento pode ser ajustada
para uma de quatro posições.
Para ajustar a altura do pára-vento
1. Retire as cavilhas em ambos os lados
do pára-vento.
2. Desloque o pára-vento para a posição
pretendida.
3. Instale as cavilhas e aperte-as em
conformidade com o binário especifi-
cado.
AV I S O
PWA10920
Depois de ajustar o pára-vento:

aperte firmemente as cavilhas do
pára-vento.


Vire o guiador para a esquerda e
para a direita, de modo a verificar
que o guiador não se encontra obs-
truído e que o pára-vento não toca
em outras peças.


Accione o acelerador e certifique-
se de que o punho do acelerador re-
torna devidamente à posição inicial
assim que libertado, caso contrário
pode ocorrer um acidente ou feri-mento grave.
PAU14881
Ajuste dos amortecedores Cada um dos amortecedores está equipa-
do com um anel ajustador de pré-carga da
mola.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limitesmáximo ou mínimo.
AV I S O
PWA10210
Ajuste sempre ambos os amortecedores
de forma igual, caso contrário poderá re-
sultar numa fraca capacidade de mano-bra e perda de estabilidade.
Ajuste a pré-carga da mola como se segue:
1. Pára-vento
2. CavilhaMomento de aperto:
Cavilha do pára-vento:
4 Nm (0.4 m·kgf, 2.9 ft·lbf)ZAUM0797
1
2
1. Anel ajustador de pré-carga da mola
2. Indicador de posição
1
2
3
4
1
2
(b)
(a)
ZAUM0414
U5B2P1P0.book Page 13 Monday, July 21, 2008 6:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3

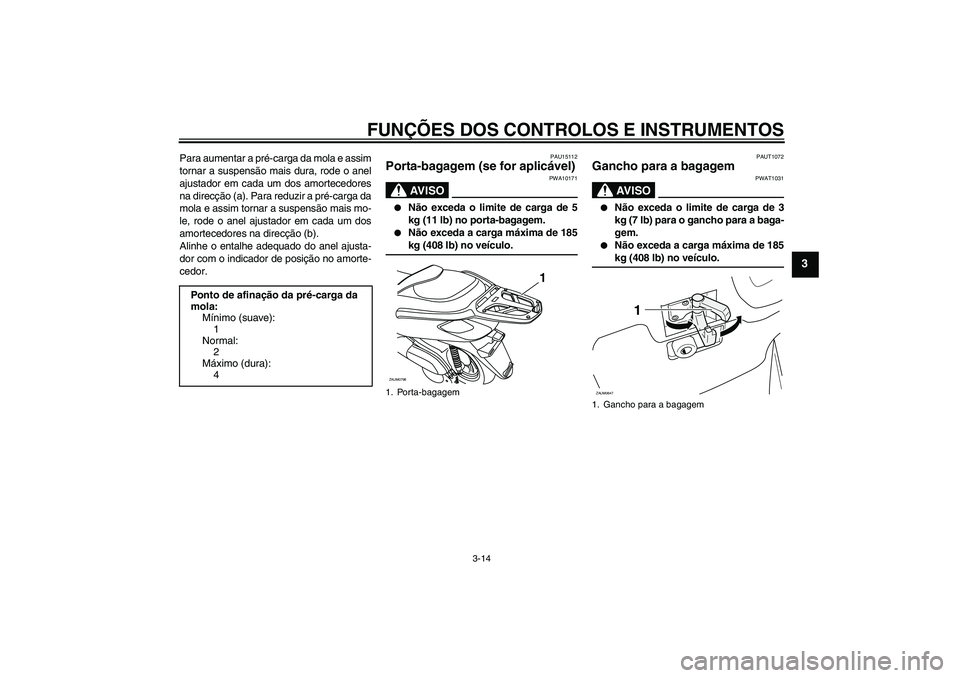

Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador em cada um dos amortecedores
na direcção (a). Para reduzir a pré-carga da
mola e assim tornar a suspensão mais mo-
le, rode o anel ajustador em cada um dos
amortecedores na direcção (b).
Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor.
PAU15112
Porta-bagagem (se for aplicável)
AV I S O
PWA10171


Não exceda o limite de carga de 5
kg (11 lb) no porta-bagagem.


Não exceda a carga máxima de 185kg (408 lb) no veículo.
PAUT1072
Gancho para a bagagem
AV I S O
PWAT1031


Não exceda o limite de carga de 3
kg (7 lb) para o gancho para a baga-
gem.


Não exceda a carga máxima de 185kg (408 lb) no veículo.
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):
1
Normal:
2
Máximo (dura):
4
1. Porta-bagagemZAUM0798
1
1. Gancho para a bagagem
1
ZAUM0647
U5B2P1P0.book Page 14 Monday, July 21, 2008 6:06 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PAU15301
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTA
O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte docircuito de ignição.)
AV I S O
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um conces-
sionário Yamaha.
PAU45051
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(que inclui o interruptor do descanso lateral
e os interruptores da luz do travão) possui
as seguintes funções.

Impede a colocação do motor em fun-
cionamento quando o descanso late-
ral está em cima, mas nenhum dos
travões é accionado.


Impede a colocação do motor em fun-
cionamento quando qualquer travão é
accionado, mas o descanso lateral
ainda está em baixo.


Interrompe o funcionamento do motor
quando o descanso lateral é desloca-
do para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
1. Interruptor do descanso lateralZAUM0648
1
U5B2P1P0.book Page 15 Monday, July 21, 2008 6:06 PM
