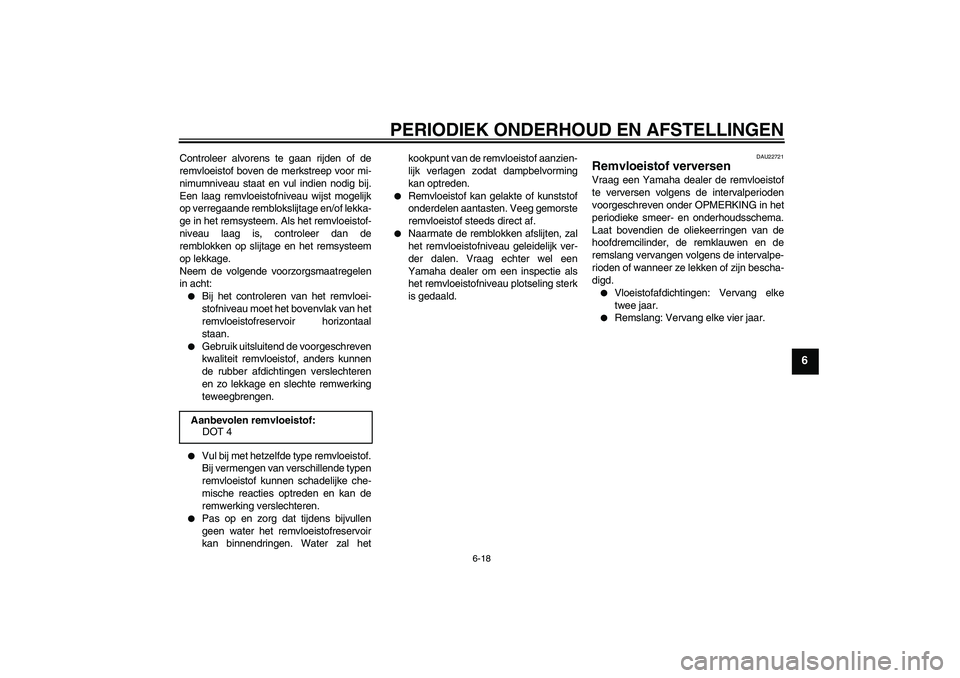

2009 YAMAHA XCITY 250 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-18
6
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:

Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal hetkookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22721
Remvloeistof verversen Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinder, de remklauwen en de
remslang vervangen volgens de intervalpe-
rioden of wanneer ze lekken of zijn bescha-
digd.

Vloeistofafdichtingen: Vervang elke
twee jaar.


Remslang: Vervang elke vier jaar.
Aanbevolen remvloeistof:
DOT 4
U5B2D1D0.book Page 18 Tuesday, July 22, 2008 10:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-19
6
DAU23101
Kabels controleren en smeren De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buitenkabel kan de kabel-
werking hinderen en leiden tot roestvor-
ming op de binnenkabel. Vervang een
beschadigde kabel zo snel mogelijk om
onveilige omstandigheden te voorko-
men.
[DWA10721]DAU23111
Controleren en smeren van gas-
greep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer ook de gaskabel volgens de interval-
tijden gespecificeerd in het periodiek onder-
houdsschema.
DAU23172
Smeren van voor- en achterrem-
hendels De scharnierpunten van de voor- en achter-
remhendels moeten worden gesmeerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma. Aanbevolen smeermiddel:
MotorolieAanbevolen smeermiddel:
SiliconenvetZAUM0061
U5B2D1D0.book Page 19 Tuesday, July 22, 2008 10:06 AM

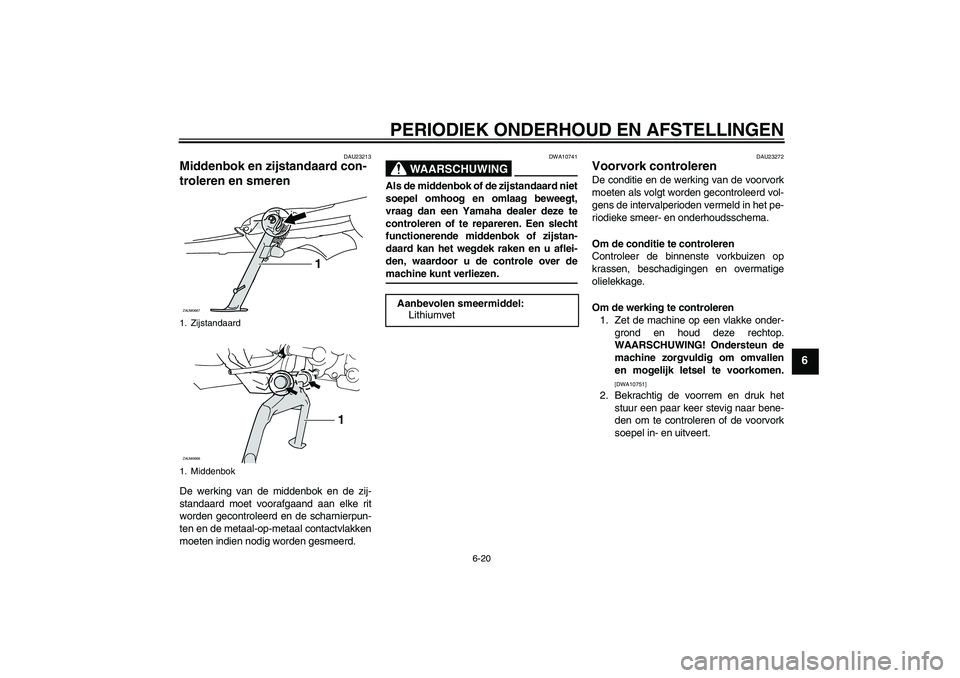

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-20
6
DAU23213
Middenbok en zijstandaard con-
troleren en smeren De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10741
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze te
controleren of te repareren. Een slecht
functionerende middenbok of zijstan-
daard kan het wegdek raken en u aflei-
den, waardoor u de controle over demachine kunt verliezen.
DAU23272
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
1. Zijstandaard
1. MiddenbokZAUM0667
1
1
ZAUM0668
Aanbevolen smeermiddel:
Lithiumvet
U5B2D1D0.book Page 20 Tuesday, July 22, 2008 10:06 AM

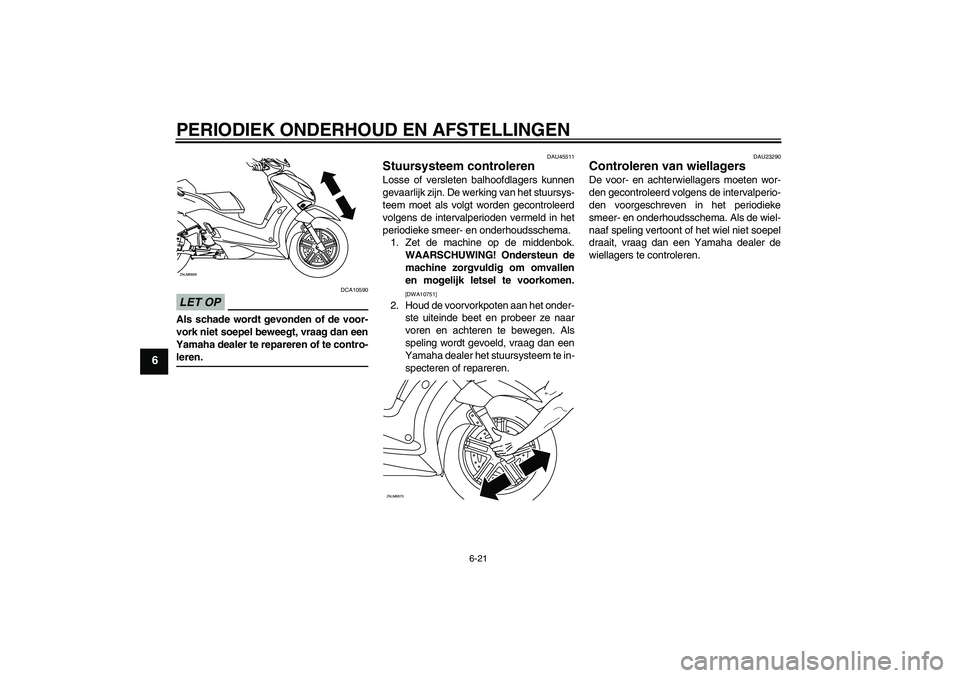

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-21
6
LET OP
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU45511
Stuursysteem controleren Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursys-
teem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10751]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
ZAUM0669
ZAUM0670
U5B2D1D0.book Page 21 Tuesday, July 22, 2008 10:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-22
6
DAU23395
Accu De accu bevindt zich achter paneel A. (Zie
pagina 6-6.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel van belang om de
accustekker te controleren en indien nodig
stevig aan te drukken.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabijaccu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16520
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een spe-
ciale acculader (met constante span-ning) vereist. Bij gebruik van een
conventionele acculader raakt de accu
beschadigd. Als u niet beschikt over een
acculader met constante spanning, laat
de accu dan opladen door uw Yamaha
dealer.
Om de accu op te bergen
1. Verwijder de accu als het model langer
dan een maand niet wordt gebruikt,
laad hem volledig bij en zet dan weg
op een koele en droge plek. LET OP:
Als u de accu verwijdert. draait u
eerst de sleutel naar“” en haalt u
daarna de stekker los.
[DCA16322]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.LET OP
DCA16530
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden totpermanente accuschade.
1. Accu
1
ZAUM0671
U5B2D1D0.book Page 22 Tuesday, July 22, 2008 10:06 AM

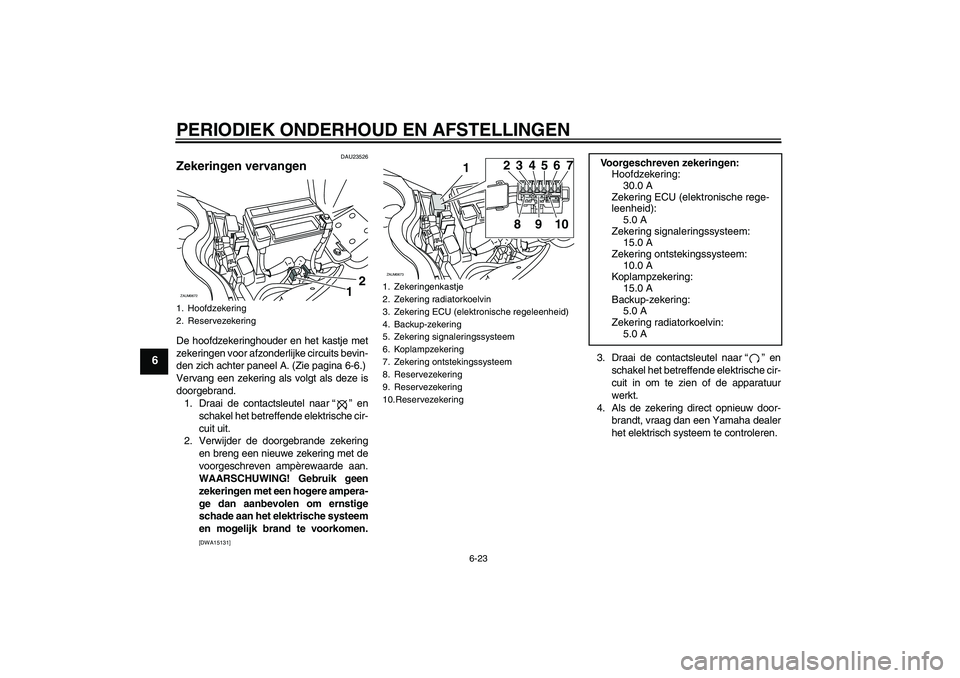

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-23
6
DAU23526
Zekeringen vervangen De hoofdzekeringhouder en het kastje met
zekeringen voor afzonderlijke circuits bevin-
den zich achter paneel A. (Zie pagina 6-6.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar“” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
3. Draai de contactsleutel naar“” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Hoofdzekering
2. Reservezekering
12
ZAUM0672
1. Zekeringenkastje
2. Zekering radiatorkoelvin
3. Zekering ECU (elektronische regeleenheid)
4. Backup-zekering
5. Zekering signaleringssysteem
6. Koplampzekering
7. Zekering ontstekingssysteem
8. Reservezekering
9. Reservezekering
10.Reservezekering
1
ZAUM0673
23
8910456 7
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Zekering ECU (elektronische rege-
leenheid):
5.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Koplampzekering:
15.0 A
Backup-zekering:
5.0 A
Zekering radiatorkoelvin:
5.0 A
U5B2D1D0.book Page 23 Tuesday, July 22, 2008 10:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-24
6
DAUM2181
Koplampgloeilamp vervangen De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is doorgebrand.LET OP
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.Koplampgloeilamp voor grootlicht ver-
vangen
1. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-6.)
2. Verwijder de gloeilampkap.3. Haak de gloeilamphouder los door
deze linksom te draaien en verwijder
de doorgebrande gloeilamp.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder door rechtsom te draaien.
5. Breng de gloeilampkap aan.
6. Breng het stroomlijnpaneel aan.
7. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
Koplampgloeilamp voor dimlicht ver-
vangen
1. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-6.)
2. Verwijder de gloeilampkap.
1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampkap
1
ZAUM0674
1. GloeilamphouderZAUM0675
1
U5B2D1D0.book Page 24 Tuesday, July 22, 2008 10:06 AM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-25
6
3. Maak de koplampstekker los.
4. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
5. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.
6. Sluit de koplampstekker aan.7. Breng de gloeilampkap aan.
8. Breng het stroomlijnpaneel aan.
9. Vraag indien nodig een Yamaha
dealer de koplamplichtbundel af te
stellen.
DAUT1261
Gloeilamp in voorste richtin-
gaanwijzer vervangen LET OP
DCA10670
Het is aan te bevelen dit werk uit te latenvoeren door een Yamaha dealer.
1. Zet de scooter op de middenbok.
2. Verwijder het stroomlijnpaneel A. (Zie
pagina 6-6.)
3. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
4. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
5. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
1. Gloeilampkap
1. Koplampgloeilamp
2. Koplampstekker
1
ZAUM0677 ZAUM0678
1
2
1. Fitting gloeilamp richtingaanwijzer
1
ZAUM0465
U5B2D1D0.book Page 25 Tuesday, July 22, 2008 10:06 AM
