Page 73 of 82

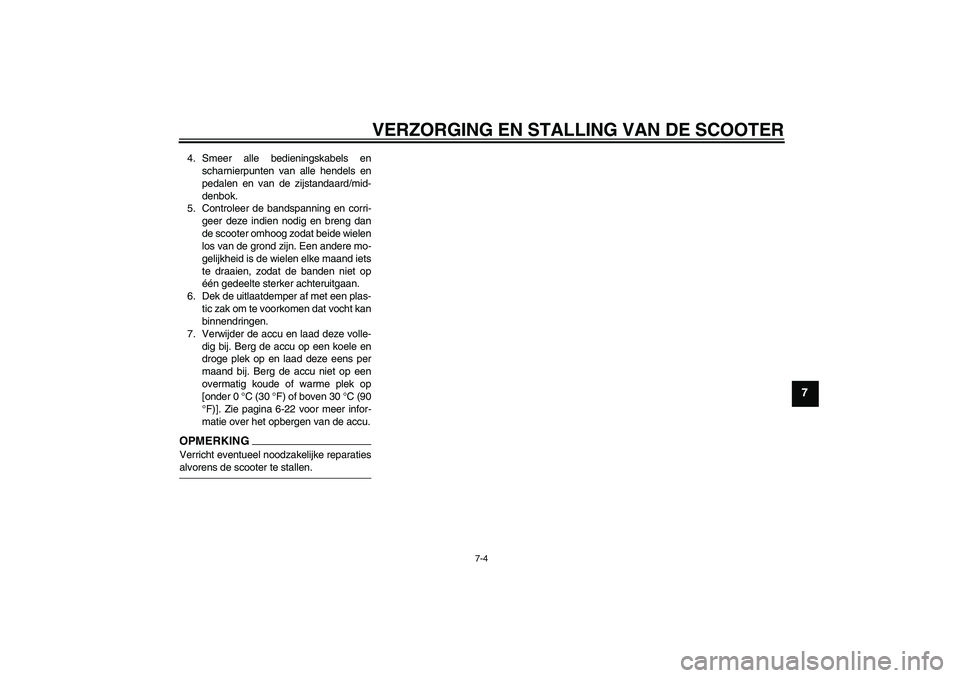

VERZORGING EN STALLING VAN DE SCOOTER
7-4
7
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de scooter omhoog zodat beide wielen
los van de grond zijn. Een andere mo-
gelijkheid is de wielen elke maand iets
te draaien, zodat de banden niet op
één gedeelte sterker achteruitgaan.
6. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad deze eens per
maand bij. Berg de accu niet op een
overmatig koude of warme plek op
[onder 0 °C (30 °F) of boven 30 °C (90
°F)]. Zie pagina 6-22 voor meer infor-
matie over het opbergen van de accu.OPMERKINGVerricht eventueel noodzakelijke reparatiesalvorens de scooter te stallen.
U5B2D1D0.book Page 4 Tuesday, July 22, 2008 10:06 AM
Page 74 of 82

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2175 mm (85.6 in) (zonder achterste
bagagedrager)
2215 mm (87.2 in) (met achterste
bagagedrager)
Totale breedte:
785 mm (30.9 in)
Totale hoogte:
1475 mm (58.1 in)
Zadelhoogte:
790 mm (31.1 in)
Wielbasis:
1470 mm (57.9 in)
Grondspeling:
165 mm (6.50 in)
Kleinste draaicirkel:
2400 mm (94.5 in)Gewicht:Incl. olie en brandstof:
173.0 kg (381 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
249.8 cm³
Boring × slag:
69.0 × 66.8 mm (2.72 × 2.63 in)
Compressieverhouding:
10.00 :1
Startsysteem:
Elektrische startmotorSmeersysteem:
Wet sump
Motorolie:Type:
SAE 10W-30 of SAE 10W-40 of SAE 15W-
40 of SAE 20W-40 of SAE 20W-50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
1.20 L (1.27 US qt, 1.06 Imp.qt)Eindoverbrengingsolie:Type:
SAE 10W-30 type SE motorolie
Hoeveelheid:
0.25 L (0.26 US qt, 0.22 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.20 L (0.21 US qt, 0.18 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.02 L (1.08 US qt, 0.90 Imp.qt)
Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
10.5 L (2.77 US gal, 2.31 Imp.gal)
Hoeveelheid reservebrandstof:
2.7 L (0.72 US gal, 0.60 Imp.gal)Brandstofinjectie:Gasklephuis:
Fabrikant:
AISAN
Type/hoeveelheid:
EFI / 1Bougie(s):Fabrikant/model:
NGK/DPR8EA-9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)Koppeling:Type koppeling:
Droog, automatisch centrifugaalVersnellingsbak:Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
40/15 (2.666)
Secundair reductiesysteem:
Schroeftandwiel
Secundaire reductieverhouding:
42/14 (3.000)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5B2D1D0.book Page 1 Tuesday, July 22, 2008 10:06 AM
Page 75 of 82

SPECIFICATIES
8-2
8

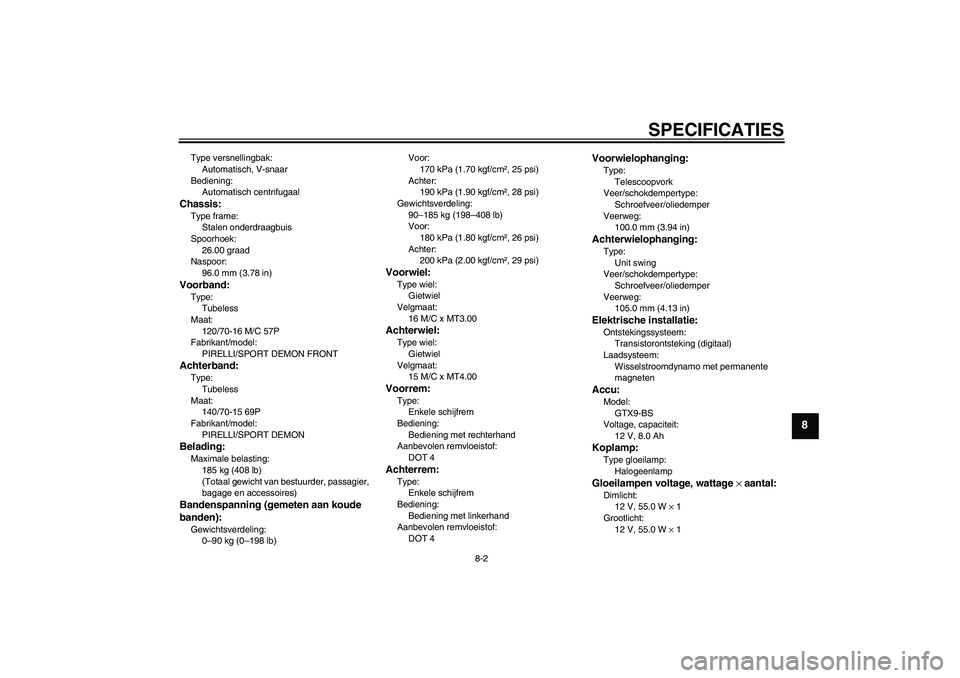

Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaalChassis:Type frame:
Stalen onderdraagbuis
Spoorhoek:
26.00 graad
Naspoor:
96.0 mm (3.78 in)Voorband:Type:
Tubeless
Maat:
120/70-16 M/C 57P
Fabrikant/model:
PIRELLI/SPORT DEMON FRONTAchterband:Type:
Tubeless
Maat:
140/70-15 69P
Fabrikant/model:
PIRELLI/SPORT DEMONBelading:Maximale belasting:
185 kg (408 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)Voor:
170 kPa (1.70 kgf/cm², 25 psi)
Achter:
190 kPa (1.90 kgf/cm², 28 psi)
Gewichtsverdeling:
90–185 kg (198–408 lb)
Voor:
180 kPa (1.80 kgf/cm², 26 psi)
Achter:
200 kPa (2.00 kgf/cm², 29 psi)
Voorwiel:Type wiel:
Gietwiel
Velgmaat:
16 M/C x MT3.00Achterwiel:Type wiel:
Gietwiel
Velgmaat:
15 M/C x MT4.00Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met linkerhand
Aanbevolen remvloeistof:
DOT 4
Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
100.0 mm (3.94 in)Achterwielophanging:Type:
Unit swing
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
105.0 mm (4.13 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GTX9-BS
Voltage, capaciteit:
12 V, 8.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Dimlicht:
12 V, 55.0 W × 1
Grootlicht:
12 V, 55.0 W × 1
U5B2D1D0.book Page 2 Tuesday, July 22, 2008 10:06 AM
Page 76 of 82
SPECIFICATIES
8-3
8

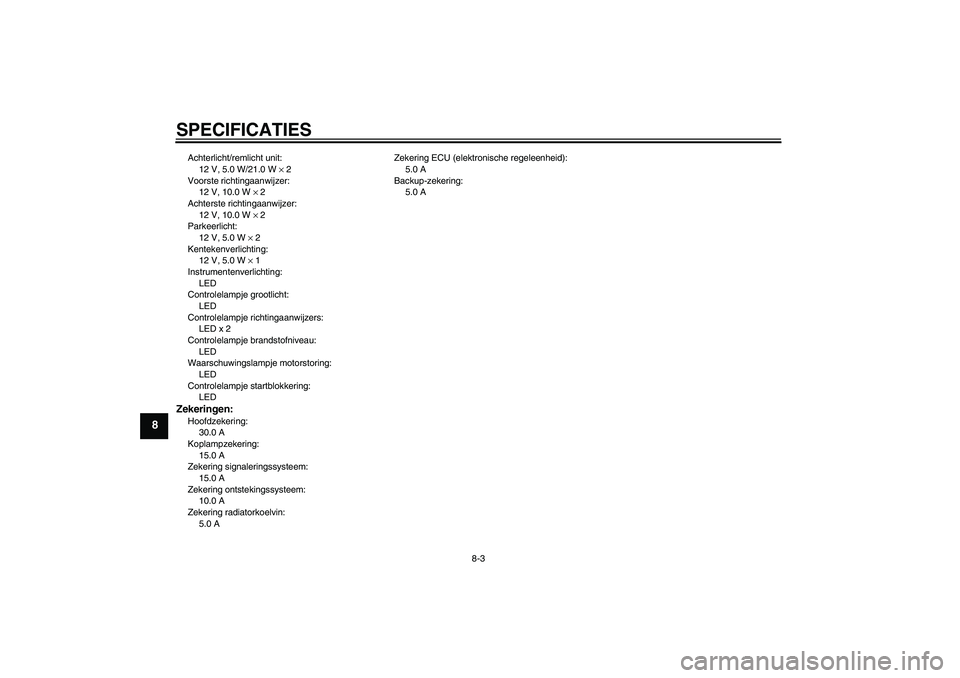

Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 2
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED x 2
Controlelampje brandstofniveau:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LEDZekeringen:Hoofdzekering:
30.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
5.0 AZekering ECU (elektronische regeleenheid):
5.0 A
Backup-zekering:
5.0 A
U5B2D1D0.book Page 3 Tuesday, July 22, 2008 10:06 AM
Page 77 of 82
GEBRUIKERSINFORMATIE
9-1
9
DAU26351

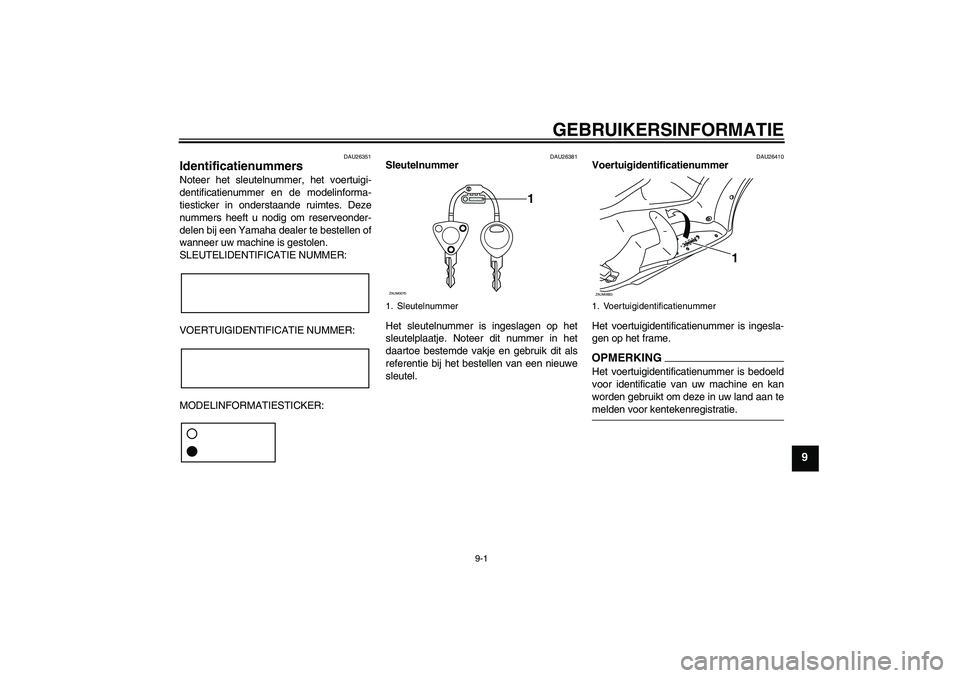

Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26410
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.OPMERKIN
G
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan temelden voor kentekenregistratie.
1. Sleutelnummer
1
ZAUM0070
1. VoertuigidentificatienummerZAUM0683
1
U5B2D1D0.book Page 1 Tuesday, July 22, 2008 10:06 AM
Page 78 of 82
GEBRUIKERSINFORMATIE
9-2
9
DAU26490

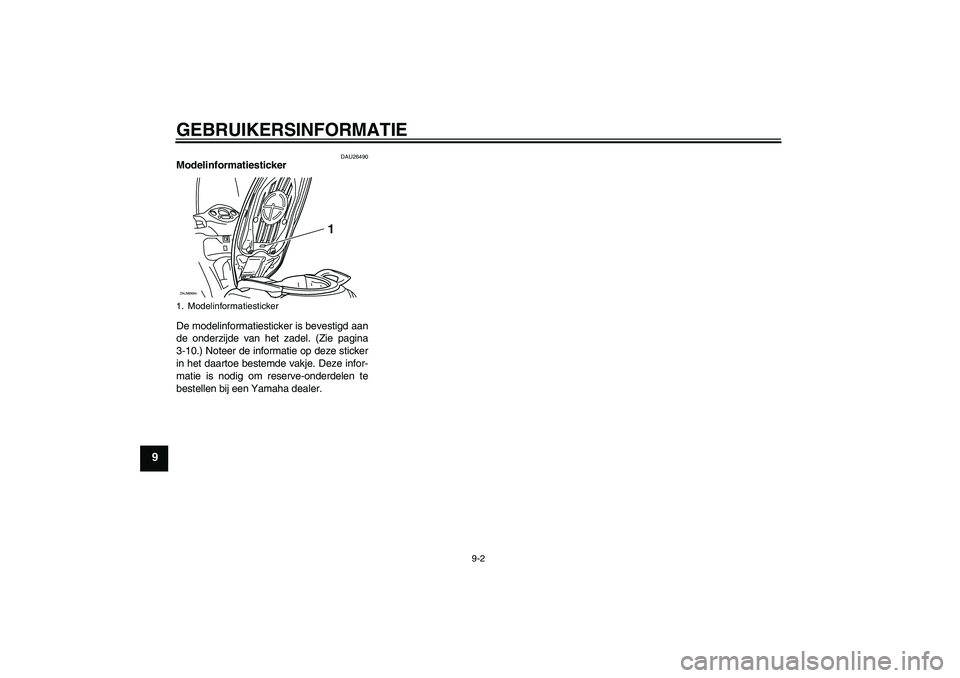

Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de onderzijde van het zadel. (Zie pagina
3-10.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.1. ModelinformatiestickerZAUM0684
1
U5B2D1D0.book Page 2 Tuesday, July 22, 2008 10:06 AM
Page 79 of 82

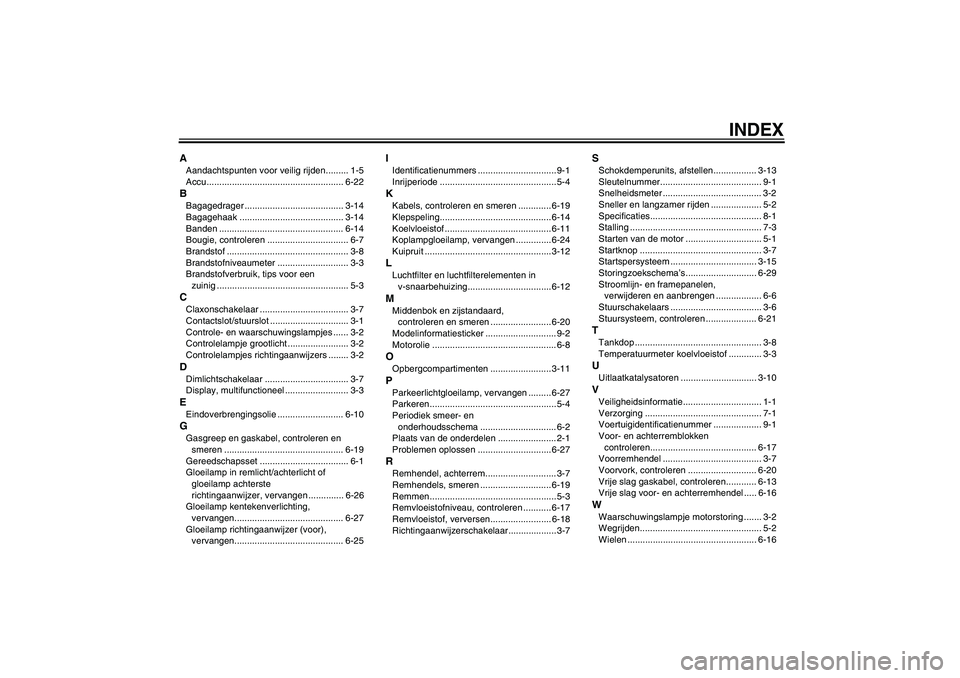

INDEX
AAandachtspunten voor veilig rijden......... 1-5
Accu...................................................... 6-22BBagagedrager ....................................... 3-14
Bagagehaak ......................................... 3-14
Banden ................................................. 6-14
Bougie, controleren ................................ 6-7
Brandstof ................................................ 3-8
Brandstofniveaumeter ............................ 3-3
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-7
Contactslot/stuurslot ............................... 3-1
Controle- en waarschuwingslampjes ...... 3-2
Controlelampje grootlicht ........................ 3-2
Controlelampjes richtingaanwijzers ........ 3-2DDimlichtschakelaar ................................. 3-7
Display, multifunctioneel ......................... 3-3EEindoverbrengingsolie .......................... 6-10GGasgreep en gaskabel, controleren en
smeren ............................................... 6-19
Gereedschapsset ................................... 6-1
Gloeilamp in remlicht/achterlicht of
gloeilamp achterste
richtingaanwijzer, vervangen .............. 6-26
Gloeilamp kentekenverlichting,
vervangen........................................... 6-27
Gloeilamp richtingaanwijzer (voor),
vervangen........................................... 6-25
IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-4KKabels, controleren en smeren ............. 6-19
Klepspeling............................................ 6-14
Koelvloeistof .......................................... 6-11
Koplampgloeilamp, vervangen .............. 6-24
Kuipruit ..................................................3-12LLuchtfilter en luchtfilterelementen in
v-snaarbehuizing................................. 6-12MMiddenbok en zijstandaard,
controleren en smeren ........................ 6-20
Modelinformatiesticker ............................ 9-2
Motorolie ................................................. 6-8OOpbergcompartimenten ........................ 3-11PParkeerlichtgloeilamp, vervangen ......... 6-27
Parkeren..................................................5-4
Periodiek smeer- en
onderhoudsschema .............................. 6-2
Plaats van de onderdelen ....................... 2-1
Problemen oplossen .............................6-27RRemhendel, achterrem............................ 3-7
Remhendels, smeren ............................ 6-19
Remmen..................................................5-3
Remvloeistofniveau, controleren ........... 6-17
Remvloeistof, verversen........................ 6-18
Richtingaanwijzerschakelaar................... 3-7
SSchokdemperunits, afstellen................. 3-13
Sleutelnummer........................................ 9-1
Snelheidsmeter ....................................... 3-2
Sneller en langzamer rijden .................... 5-2
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Starten van de motor .............................. 5-1
Startknop ................................................ 3-7
Startspersysteem .................................. 3-15
Storingzoekschema’s............................ 6-29
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-6
Stuurschakelaars .................................... 3-6
Stuursysteem, controleren .................... 6-21TTankdop .................................................. 3-8
Temperatuurmeter koelvloeistof ............. 3-3UUitlaatkatalysatoren .............................. 3-10VVeiligheidsinformatie............................... 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren.......................................... 6-17
Voorremhendel ....................................... 3-7
Voorvork, controleren ........................... 6-20
Vrije slag gaskabel, controleren............ 6-13
Vrije slag voor- en achterremhendel ..... 6-16WWaarschuwingslampje motorstoring ....... 3-2
Wegrijden................................................ 5-2
Wielen ................................................... 6-16
U5B2D1D0.book Page 1 Tuesday, July 22, 2008 10:06 AM
Page 80 of 82

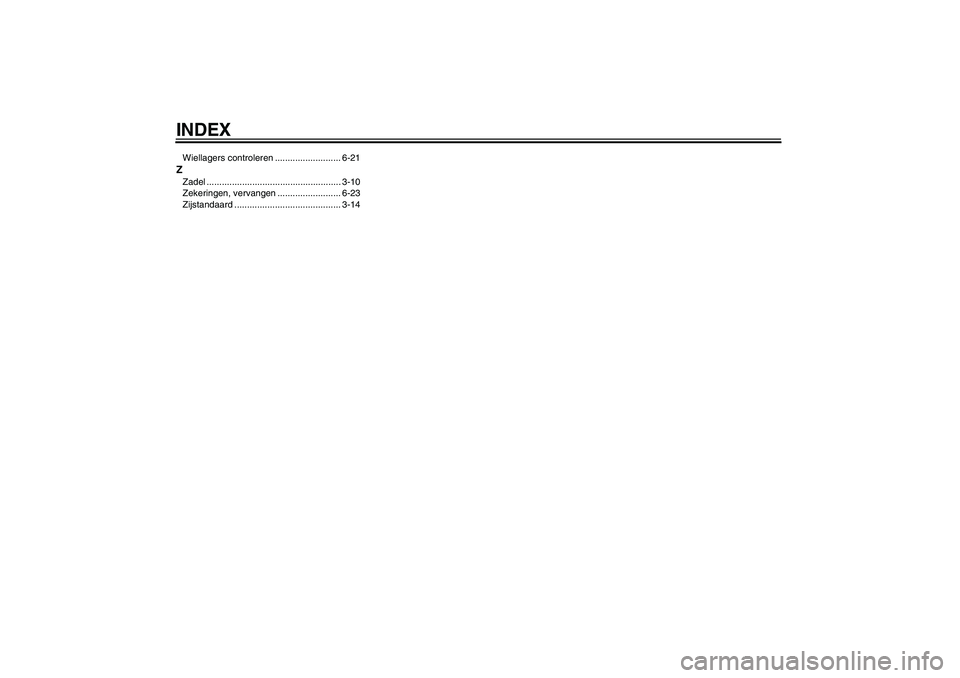

INDEXWiellagers controleren .......................... 6-21ZZadel ..................................................... 3-10
Zekeringen, vervangen ......................... 6-23
Zijstandaard .......................................... 3-14
U5B2D1D0.book Page 2 Tuesday, July 22, 2008 10:06 AM
