2009 YAMAHA XCITY 125 Betriebsanleitungen (in German)

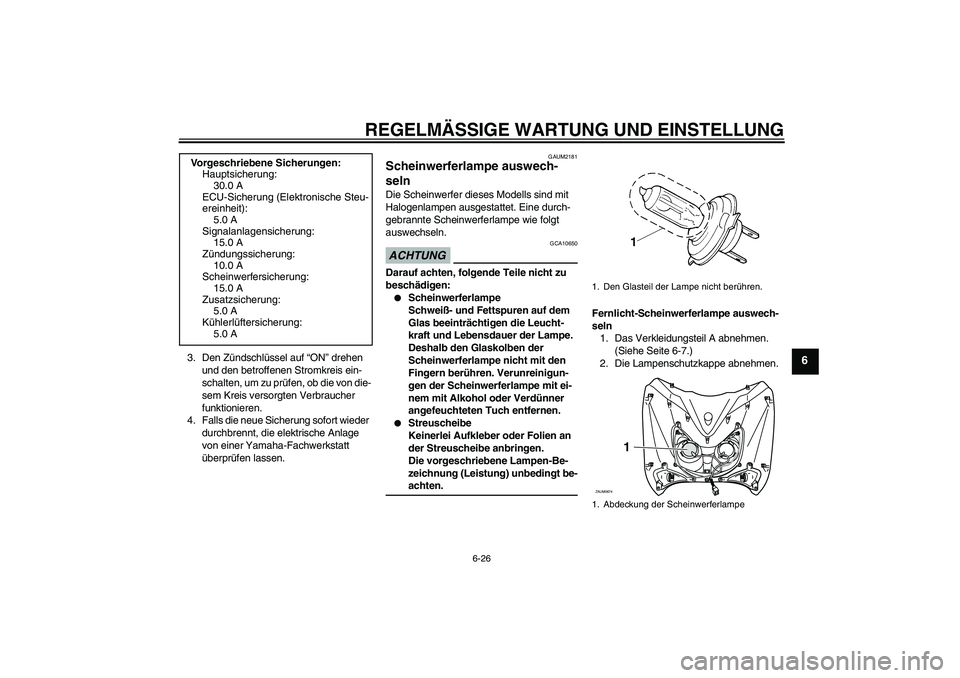

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAUM2181
Scheinwerferlampe auswech-
seln Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.Fernlicht-Scheinwerferlampe auswech-
seln
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
2. Die Lampenschutzkappe abnehmen. Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
ECU-Sicherung (Elektronische Steu-
ereinheit):
5.0 A
Signalanlagensicherung:
15.0 A
Zündungssicherung:
10.0 A
Scheinwerfersicherung:
15.0 A
Zusatzsicherung:
5.0 A
Kühlerlüftersicherung:
5.0 A
1. Den Glasteil der Lampe nicht berühren.
1. Abdeckung der Scheinwerferlampe
1
ZAUM0674
U16PG1G0.book Page 26 Thursday, July 24, 2008 11:05 AM

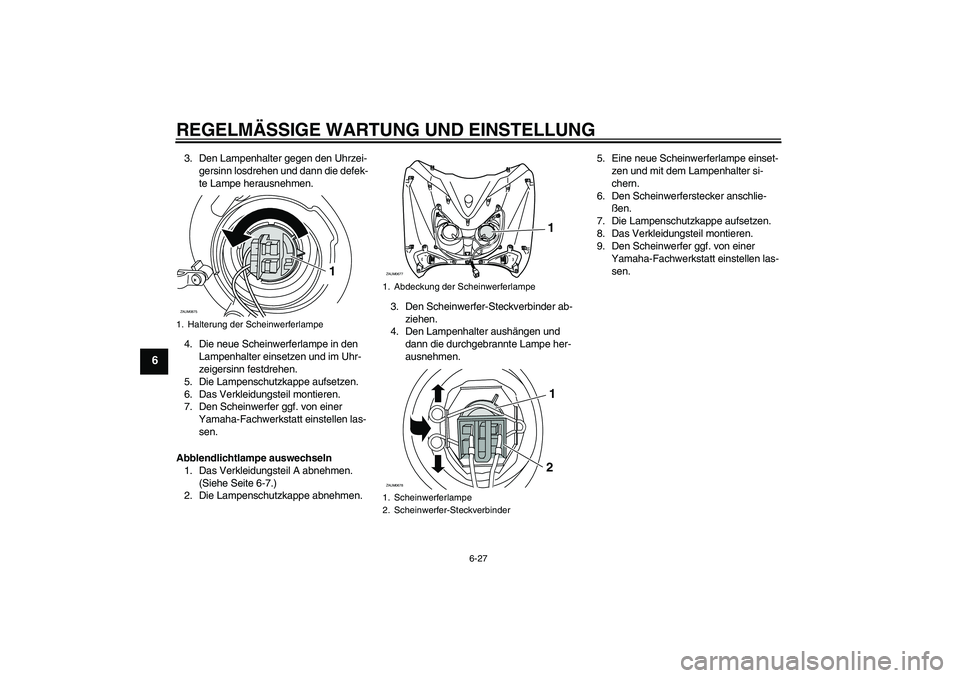

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6
3. Den Lampenhalter gegen den Uhrzei-
gersinn losdrehen und dann die defek-
te Lampe herausnehmen.
4. Die neue Scheinwerferlampe in den
Lampenhalter einsetzen und im Uhr-
zeigersinn festdrehen.
5. Die Lampenschutzkappe aufsetzen.
6. Das Verkleidungsteil montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
Abblendlichtlampe auswechseln
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
2. Die Lampenschutzkappe abnehmen.3. Den Scheinwerfer-Steckverbinder ab-
ziehen.
4. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.5. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
6. Den Scheinwerferstecker anschlie-
ßen.
7. Die Lampenschutzkappe aufsetzen.
8. Das Verkleidungsteil montieren.
9. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.1. Halterung der ScheinwerferlampeZAUM0675
1
1. Abdeckung der Scheinwerferlampe
1. Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1
ZAUM0677 ZAUM0678
1
2
U16PG1G0.book Page 27 Thursday, July 24, 2008 11:05 AM

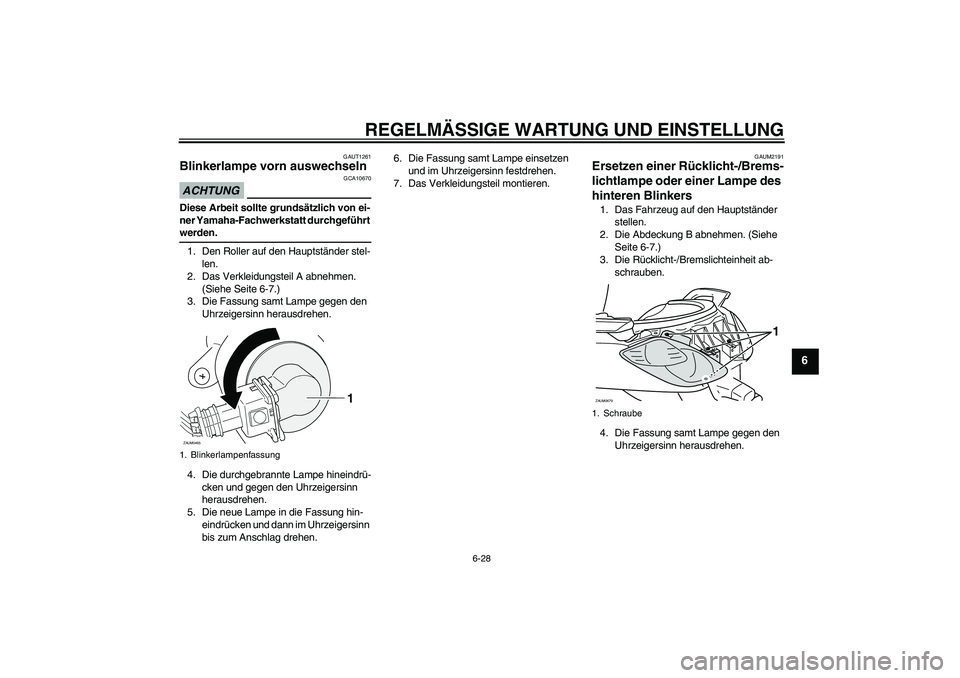

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6
GAUT1261
Blinkerlampe vorn auswechseln ACHTUNG
GCA10670
Diese Arbeit sollte grundsätzlich von ei-
ner Yamaha-Fachwerkstatt durchgeführt werden.
1. Den Roller auf den Hauptständer stel-
len.
2. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
3. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
4. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
5. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.6. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
7. Das Verkleidungsteil montieren.
GAUM2191
Ersetzen einer Rücklicht-/Brems-
lichtlampe oder einer Lampe des
hinteren Blinkers 1. Das Fahrzeug auf den Hauptständer
stellen.
2. Die Abdeckung B abnehmen. (Siehe
Seite 6-7.)
3. Die Rücklicht-/Bremslichteinheit ab-
schrauben.
4. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
1. Blinkerlampenfassung
1
ZAUM0465
1. SchraubeZAUM0679
1
U16PG1G0.book Page 28 Thursday, July 24, 2008 11:05 AM

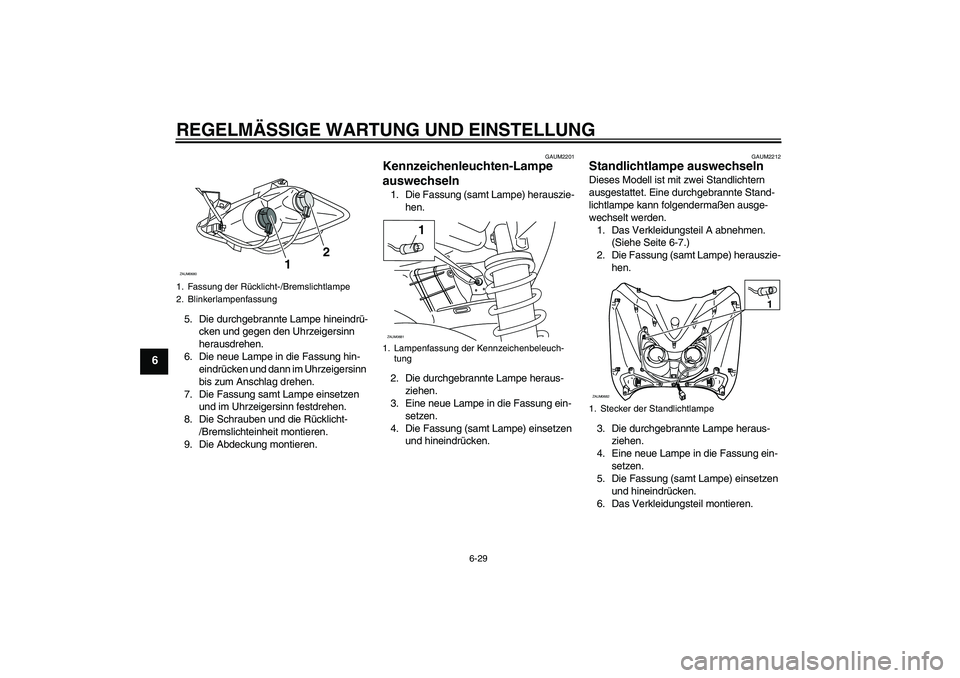

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-29
6
5. Die durchgebrannte Lampe hineindrü-
cken und gegen den Uhrzeigersinn
herausdrehen.
6. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
7. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
8. Die Schrauben und die Rücklicht-
/Bremslichteinheit montieren.
9. Die Abdeckung montieren.
GAUM2201
Kennzeichenleuchten-Lampe
auswechseln 1. Die Fassung (samt Lampe) herauszie-
hen.
2. Die durchgebrannte Lampe heraus-
ziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
GAUM2212
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-7.)
2. Die Fassung (samt Lampe) herauszie-
hen.
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
6. Das Verkleidungsteil montieren.
1. Fassung der Rücklicht-/Bremslichtlampe
2. BlinkerlampenfassungZAUM0680
12
1. Lampenfassung der Kennzeichenbeleuch-
tungZAUM0681
1
1. Stecker der StandlichtlampeZAUM0682
1
U16PG1G0.book Page 29 Thursday, July 24, 2008 11:05 AM

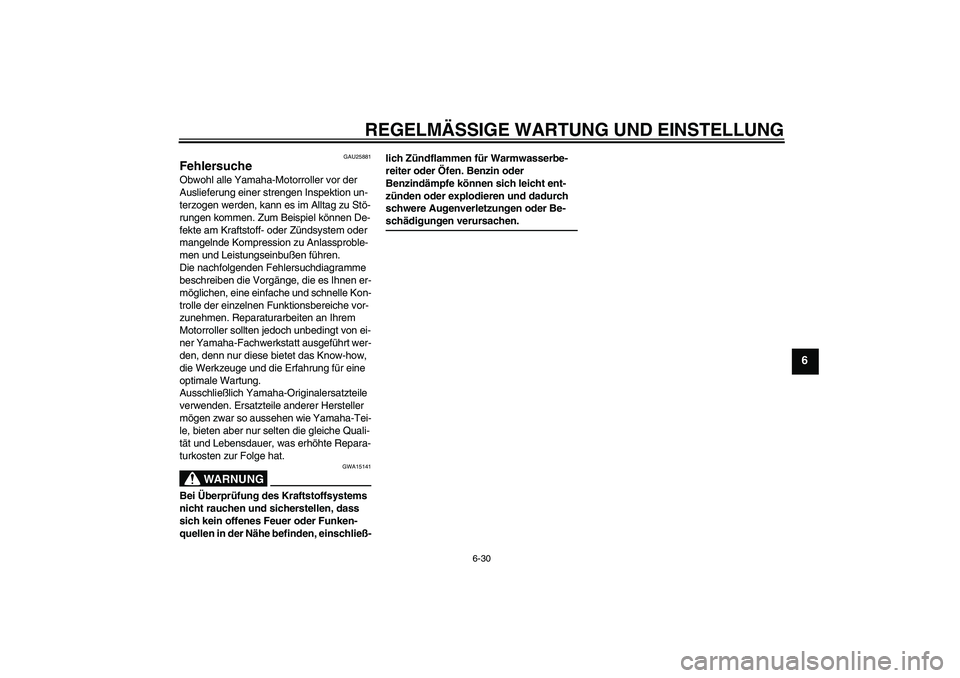

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-30
6
GAU25881
Fehlersuche Obwohl alle Yamaha-Motorroller vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorroller sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt wer-
den, denn nur diese bietet das Know-how,
die Werkzeuge und die Erfahrung für eine
optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, einschließ-lich Zündflammen für Warmwasserbe-
reiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
schädigungen verursachen.
U16PG1G0.book Page 30 Thursday, July 24, 2008 11:05 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
GAU42131
Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Batterieanschlüsse prüfen. Batterie,
falls nötig, laden.
TrockenFeucht
E-Starter betätigen.
U16PG1G0.book Page 31 Thursday, July 24, 2008 11:05 AM

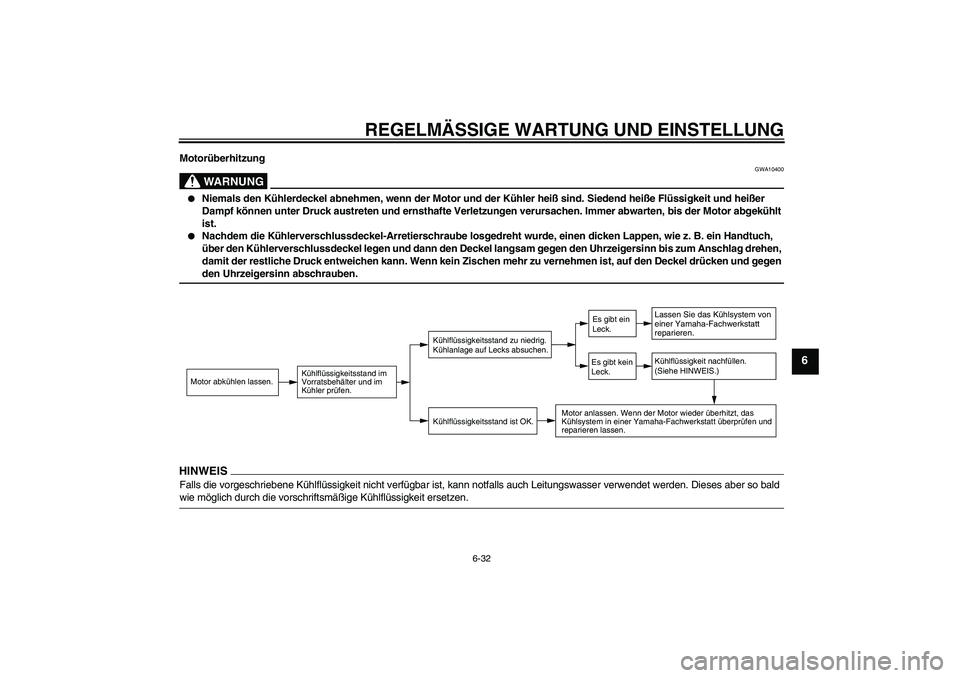

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
Motorüberhitzung
WARNUNG
GWA10400


Niemals den Kühlerdeckel abnehmen, wenn der Motor und der Kühler heiß sind. Siedend heiße Flüssigkeit und heißer
Dampf können unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgekühlt
ist.


Nachdem die Kühlerverschlussdeckel-Arretierschraube losgedreht wurde, einen dicken Lappen, wie z. B. ein Handtuch,
über den Kühlerverschlussdeckel legen und dann den Deckel langsam gegen den Uhrzeigersinn bis zum Anschlag drehen,
damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu vernehmen ist, auf den Deckel drücken und gegen den Uhrzeigersinn abschrauben.
HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK. Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das Kühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
U16PG1G0.book Page 32 Thursday, July 24, 2008 11:05 AM

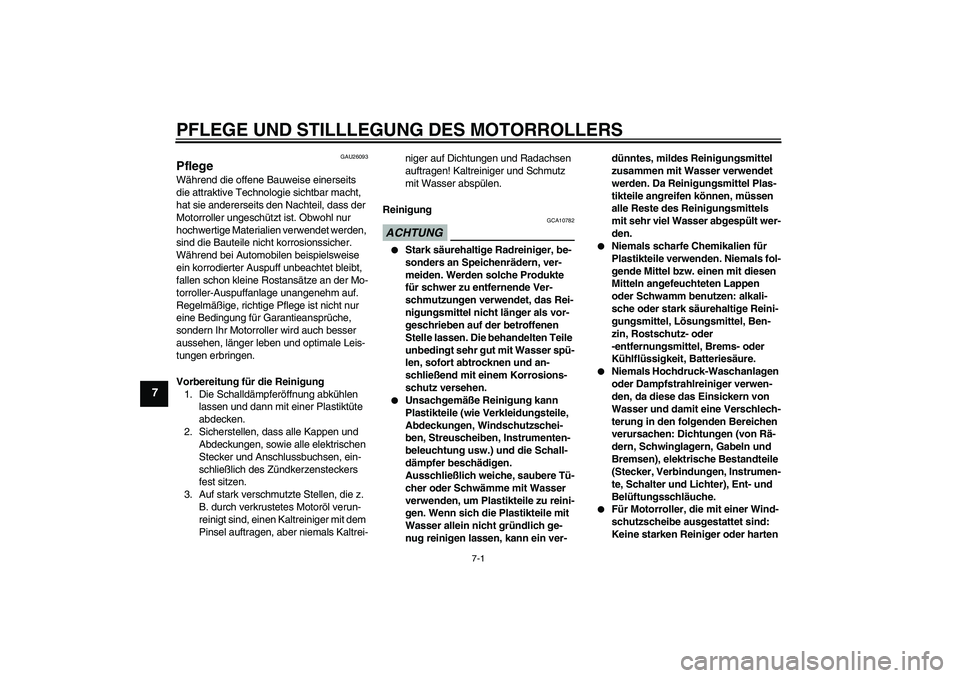

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-1
7
GAU26093
Pflege Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass der
Motorroller ungeschützt ist. Obwohl nur
hochwertige Materialien verwendet werden,
sind die Bauteile nicht korrosionssicher.
Während bei Automobilen beispielsweise
ein korrodierter Auspuff unbeachtet bleibt,
fallen schon kleine Rostansätze an der Mo-
torroller-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorroller wird auch besser
aussehen, länger leben und optimale Leis-
tungen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schließlich des Zündkerzensteckers
fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reinigung
ACHTUNG
GCA10782


Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem Korrosions-
schutz versehen.


Unsachgemäße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die Schall-
dämpfer beschädigen.
Ausschließlich weiche, saubere Tü-
cher oder Schwämme mit Wasser
verwenden, um Plastikteile zu reini-
gen. Wenn sich die Plastikteile mit
Wasser allein nicht gründlich ge-
nug reinigen lassen, kann ein ver-dünntes, mildes Reinigungsmittel
zusammen mit Wasser verwendet
werden. Da Reinigungsmittel Plas-
tikteile angreifen können, müssen
alle Reste des Reinigungsmittels
mit sehr viel Wasser abgespült wer-
den.


Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel, Ben-
zin, Rostschutz- oder
-entfernungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.


Niemals Hochdruck-Waschanlagen
oder Dampfstrahlreiniger verwen-
den, da diese das Einsickern von
Wasser und damit eine Verschlech-
terung in den folgenden Bereichen
verursachen: Dichtungen (von Rä-
dern, Schwinglagern, Gabeln und
Bremsen), elektrische Bestandteile
(Stecker, Verbindungen, Instrumen-
te, Schalter und Lichter), Ent- und
Belüftungsschläuche.


Für Motorroller, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
U16PG1G0.book Page 1 Thursday, July 24, 2008 11:05 AM
