2009 YAMAHA XCITY 125 Betriebsanleitungen (in German)

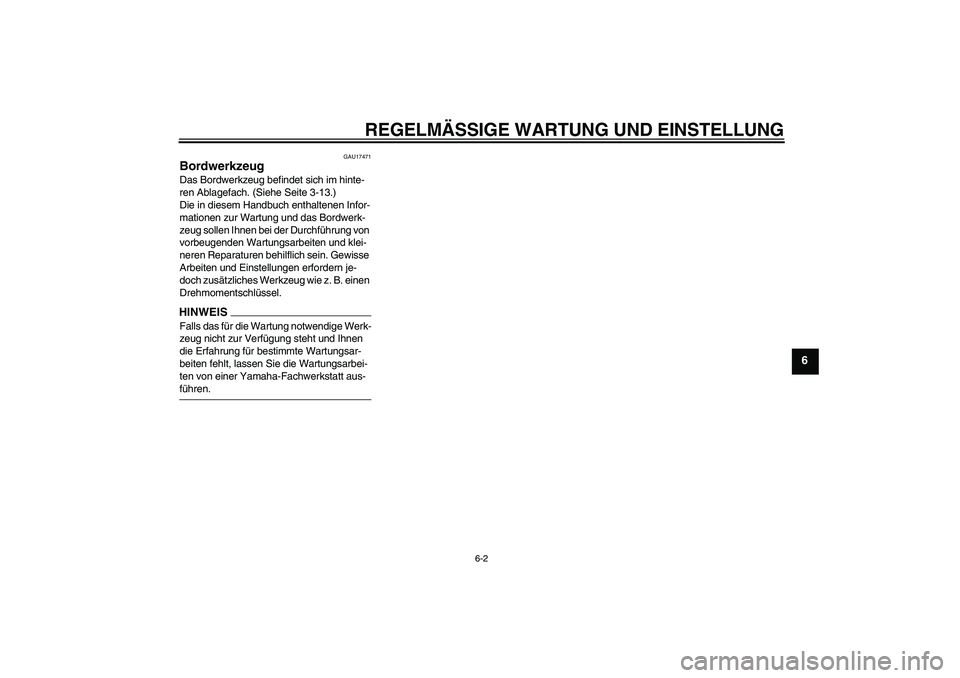

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
GAU17471
Bordwerkzeug Das Bordwerkzeug befindet sich im hinte-
ren Ablagefach. (Siehe Seite 3-13.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-führen.
U16PG1G0.book Page 2 Thursday, July 24, 2008 11:05 AM

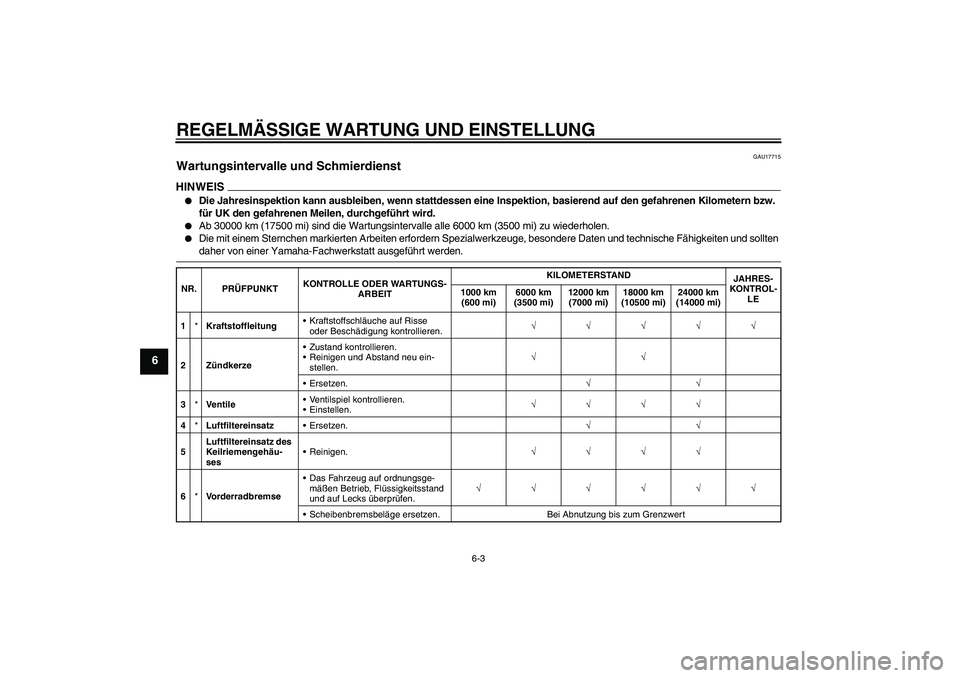

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU17715
Wartungsintervalle und Schmierdienst HINWEIS

Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.


Ab 30000 km (17500 mi) sind die Wartungsintervalle alle 6000 km (3500 mi) zu wiederholen.


Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
1*KraftstoffleitungKraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2ZündkerzeZustand kontrollieren.
Reinigen und Abstand neu ein-
stellen.√√
Ersetzen.√√
3*Ve n til eVentilspiel kontrollieren.
Einstellen.√√√√
4*LuftfiltereinsatzErsetzen.√√
5Luftfiltereinsatz des
Keilriemengehäu-
sesReinigen.√√√√
6*VorderradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
U16PG1G0.book Page 3 Thursday, July 24, 2008 11:05 AM

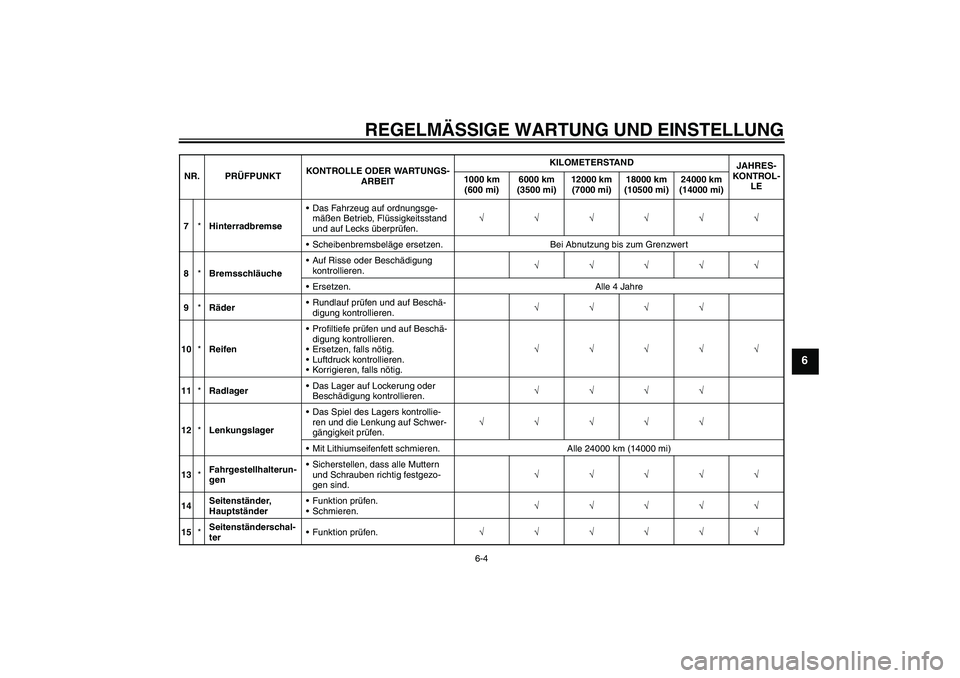

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
7*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
8*BremsschläucheAuf Risse oder Beschädigung
kontrollieren.√√√√√
Ersetzen. Alle 4 Jahre
9*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
10*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
11*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
12*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 24000 km (14000 mi)
13*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
14Seitenständer,
HauptständerFunktion prüfen.
Schmieren.√√√√√
15*Seitenständerschal-
terFunktion prüfen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U16PG1G0.book Page 4 Thursday, July 24, 2008 11:05 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
16*TeleskopgabelFunktion prüfen und auf Öllecks
kontrollieren.√√√√
17*FederbeineFunktion prüfen und die Stoß-
dämpfer auf Öllecks kontrollieren.√√√√
18*Kraftstoff-Einsprit-
zungLeerlaufdrehzahl kontrollieren.√√√√√√
19 MotorölWechseln. (Siehe Seite 3-3.)√Wenn die Ölwechsel-Intervallanzeige aufleuchtet [5000 km (3000
mi) nach den ersten 1000 km (600 mi) und danach alle 6000 km
(3500 mi)]
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.Alle 3000 km (1800 mi)√
20ÖlfiltereinsatzErsetzen.√√√
21*KühlsystemDen Kühlflüssigkeitsstand kontrol-
lieren und das Fahrzeug auf Kühl-
flüssigkeitslecks prüfen.√√√√√
Wechseln. Alle 3 Jahre
22 AchsgetriebeölFahrzeug auf Öllecks kontrollie-
ren.√√ √
Wechseln.√√√
23*KeilriemenErsetzen. Alle 18000 km (10500 mi)
24*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
25Sich bewegende
Teile und SeilzügeSchmieren.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)U16PG1G0.book Page 5 Thursday, July 24, 2008 11:05 AM

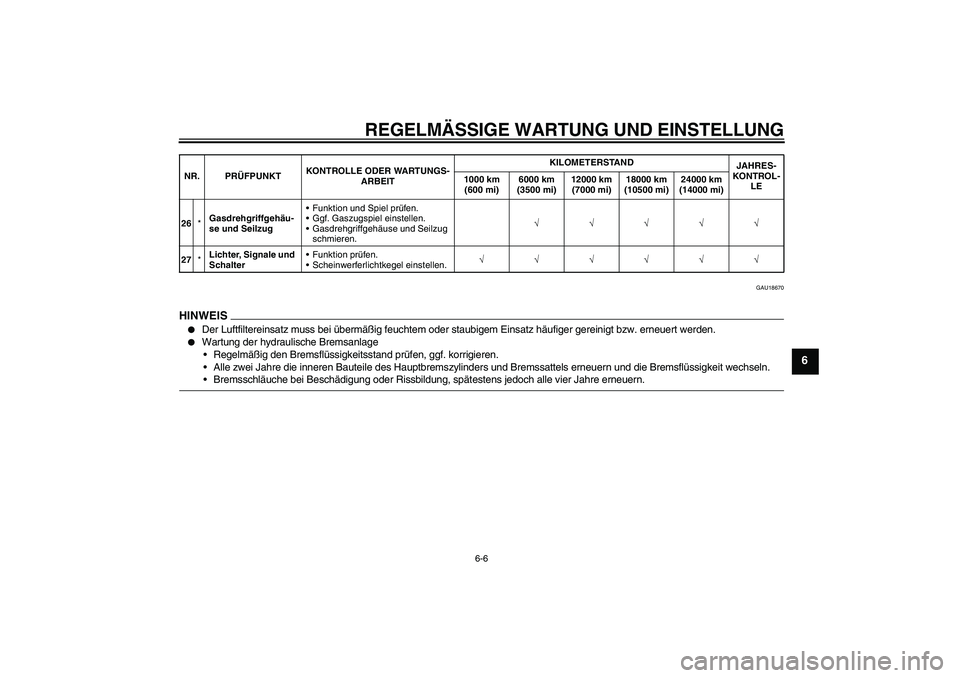

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
GAU18670
HINWEIS

Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.


Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
26*Gasdrehgriffgehäu-
se und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug
schmieren.√√√√√
27*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)6000 km
(3500 mi)12000 km
(7000 mi)18000 km
(10500 mi)24000 km
(14000 mi)
U16PG1G0.book Page 6 Thursday, July 24, 2008 11:05 AM

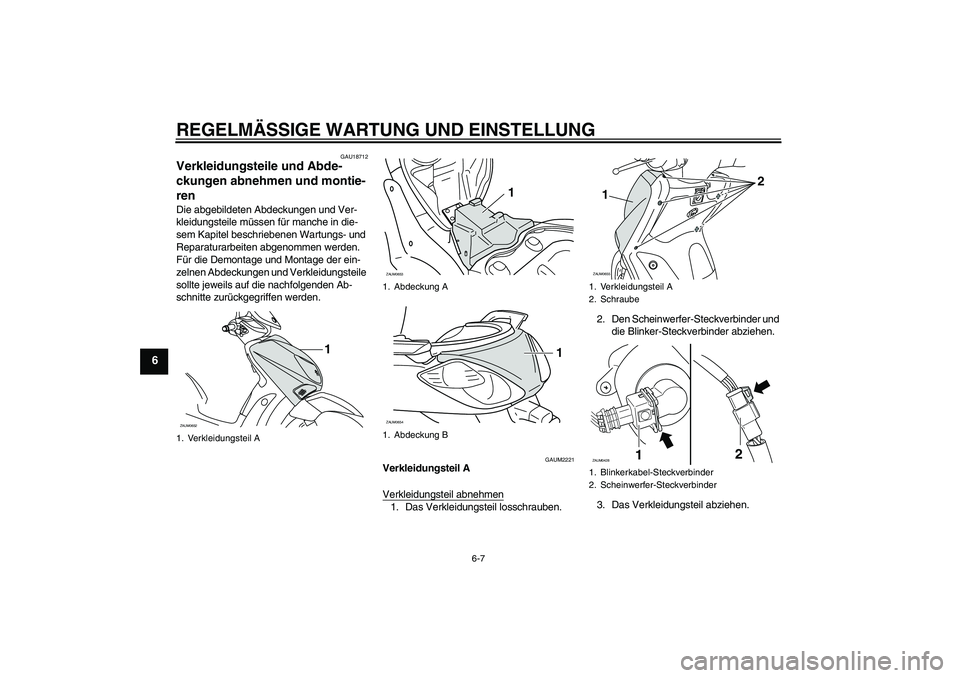

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
GAU18712
Verkleidungsteile und Abde-
ckungen abnehmen und montie-
ren Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAUM2221
Verkleidungsteil A
Verkleidungsteil abnehmen1. Das Verkleidungsteil losschrauben.2. Den Scheinwerfer-Steckverbinder und
die Blinker-Steckverbinder abziehen.
3. Das Verkleidungsteil abziehen.
1. Verkleidungsteil AZAUM0652
1
1. Abdeckung A
1. Abdeckung BZAUM0653
1
ZAUM0654
1
1. Verkleidungsteil A
2. Schraube
1. Blinkerkabel-Steckverbinder
2. Scheinwerfer-SteckverbinderZAUM0655
2
1
12
ZAUM0428
U16PG1G0.book Page 7 Thursday, July 24, 2008 11:05 AM

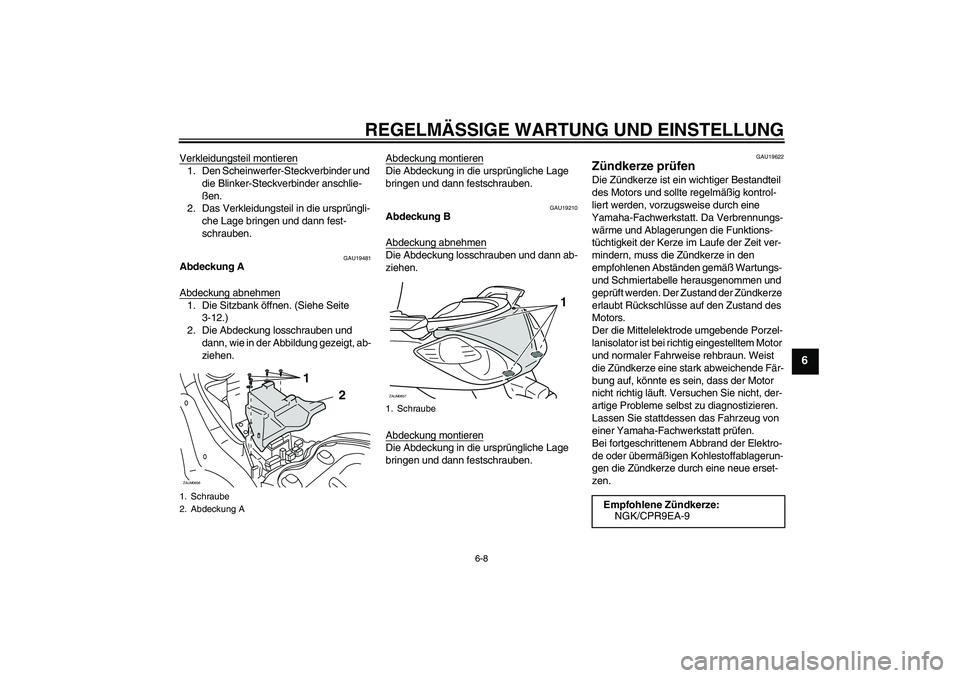

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
6
Verkleidungsteil montieren1. Den Scheinwerfer-Steckverbinder und
die Blinker-Steckverbinder anschlie-
ßen.
2. Das Verkleidungsteil in die ursprüngli-
che Lage bringen und dann fest-
schrauben.
GAU19481
Abdeckung A
Abdeckung abnehmen1. Die Sitzbank öffnen. (Siehe Seite
3-12.)
2. Die Abdeckung losschrauben und
dann, wie in der Abbildung gezeigt, ab-
ziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19210
Abdeckung B
Abdeckung abnehmenDie Abdeckung losschrauben und dann ab-
ziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19622
Zündkerze prüfen Die Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerze im Laufe der Zeit ver-
mindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündkerze
erlaubt Rückschlüsse auf den Zustand des
Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun. Weist
die Zündkerze eine stark abweichende Fär-
bung auf, könnte es sein, dass der Motor
nicht richtig läuft. Versuchen Sie nicht, der-
artige Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue erset-
zen.
1. Schraube
2. Abdeckung AZAUM0656
1
2
1. SchraubeZAUM0657
1
Empfohlene Zündkerze:
NGK/CPR9EA-9
U16PG1G0.book Page 8 Thursday, July 24, 2008 11:05 AM

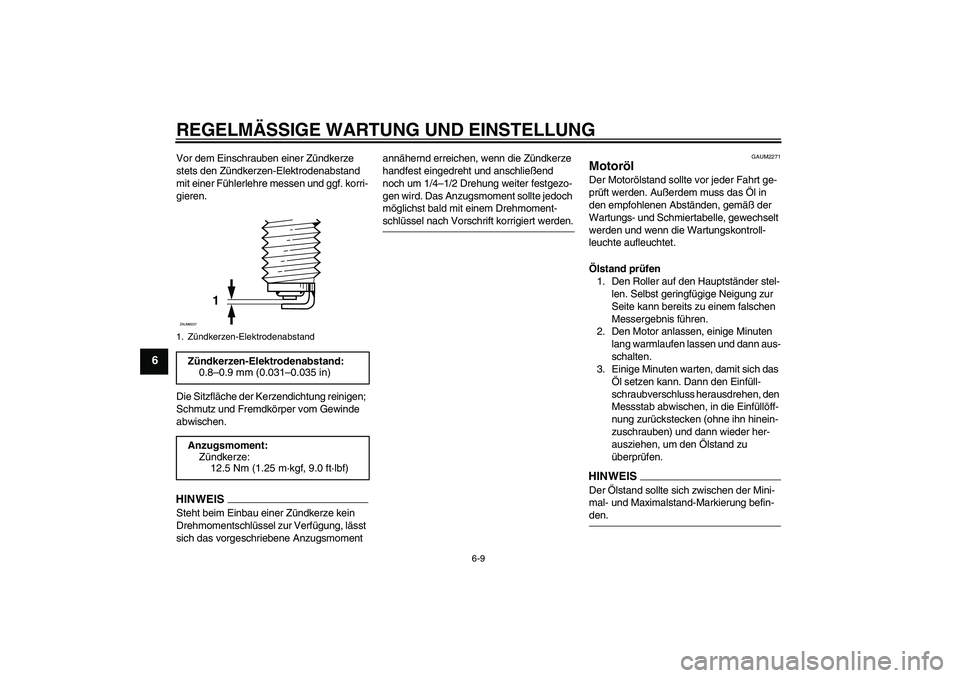

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
6
Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.HINWEISSteht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAUM2271
Motoröl Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden und wenn die Wartungskontroll-
leuchte aufleuchtet.
Ölstand prüfen
1. Den Roller auf den Hauptständer stel-
len. Selbst geringfügige Neigung zur
Seite kann bereits zu einem falschen
Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen, den
Messstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder her-
ausziehen, um den Ölstand zu
überprüfen.HINWEISDer Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
1
ZAUM0037
