REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-16
2
3
4
5
67
8
9
Ausgleichsbehälter einfüllen.
13. Den Kühlflüssigkeits-Aus-
gleichsbehälterdeckel anbringen.
14. Den Kühlerverschlussdeckel anbrin-
gen.
15. Den Motor anlassen, einige Minuten
lang im Leerlauf laufen lassen und
dann abstellen.
16. Den Kühlerverschlussdeckel abneh-
men und den Kühlflüssigkeitsstand im
Kühler überprüfen. Falls erforderlich,
ausreichend Kühlflüssigkeit bis zum
oberen Rand des Kühlers nachfüllen
und dann den Kühlerdeckel und die
Arretierschraube wieder aufsetzen.17. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen. Falls er-
forderlich, den
Ausgleichsbehälterdeckel abnehmen,
Kühlflüssigkeit bis zur Maximal-
stand-Markierung nachfüllen und
dann den Deckel wieder aufsetzen.
18. Den Motor anlassen und das Fahr-
zeug auf Kühlflüssigkeitslecks über-
prüfen. Treten Lecks auf, das
Kühlsystem von einer Yamaha-Fach-
werkstatt überprüfen lassen.
19. Die Abdeckungen montieren.
GAU44322
Luftfiltereinsatz und
Luftfiltergehäuse-
Ablassschlauch reinigen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt werden. Bei Ein-
satz in sehr staubiger oder feuchter Umge-
bung ist der Filter häufiger zu reinigen.
Außerdem muss der Luftfiltergehäuse-Ab-
lassschlauch häufig kontrolliert und ggf. ge-
reinigt werden.
Luftfiltereinsätze reinigen
1. Die Abdeckung B abnehmen. (Siehe
Seite 6-7.)
2. Den Luftfiltergehäusedeckel ab-
schrauben und dann den Gehäuse-
deckel, wie in der Abbildung gezeigt,
nach außen ziehen.
Mischungsverhältnis Frostschutz-
mittel/Wasser:
1:1
Empfohlenes Frostschutzmittel:
Hochwertiges Frostschutzmittel auf
Äthylenglykolbasis mit Korrosions-
schutz-Additiv für Aluminiummotoren
Füllmenge:
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
0.90 L (0.95 US qt, 0.79 Imp.qt)
Fassungsvermögen des
Kühlflüssigkeits-Ausgleichsbe-
hälters (bis zur Maximalstand-Mar-
kierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
✼✦✥✱✴✦✴✣ ✤✩
Page 58 of 96

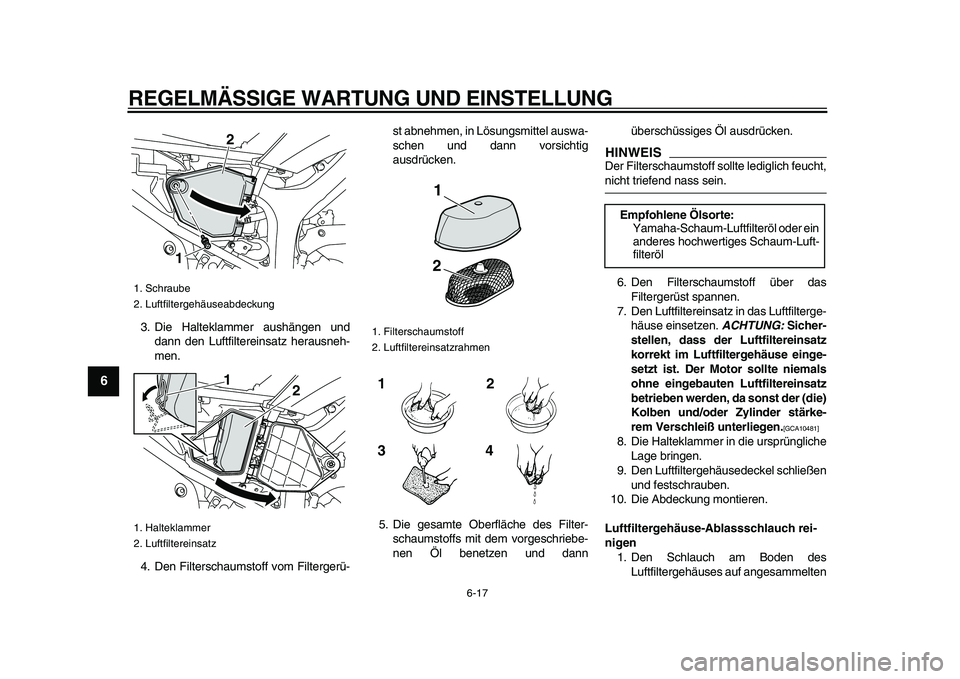

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
1
2
3
4
5
6
7
8
9
3. Die Halteklammer aushängen und
dann den Luftfiltereinsatz herausneh-
men.
4. Den Filterschaumstoff vom Filtergerü-st abnehmen, in Lösungsmittel auswa-
schen und dann vorsichtig
ausdrücken.
5. Die gesamte Oberfläche des Filter-
schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dannüberschüssiges Öl ausdrücken.
HINWEIS
Der Filterschaumstoff sollte lediglich feucht,
nicht triefend nass sein.
6. Den Filterschaumstoff über das
Filtergerüst spannen.
7. Den Luftfiltereinsatz in das Luftfilterge-
häuse einsetzen.
ACHTUNG:
Sicher-
stellen, dass der Luftfiltereinsatz
korrekt im Luftfiltergehäuse einge-
setzt ist. Der Motor sollte niemals
ohne eingebauten Luftfiltereinsatz
betrieben werden, da sonst der (die)
Kolben und/oder Zylinder stärke-
rem Verschleiß unterliegen.
[GCA10481]
8. Die Halteklammer in die ursprüngliche
Lage bringen.
9. Den Luftfiltergehäusedeckel schließen
und festschrauben.
10. Die Abdeckung montieren.
Luftfiltergehäuse-Ablassschlauch rei-
nigen
1. Den Schlauch am Boden des
Luftfiltergehäuses auf angesammelten
1. Schraube
2. Luftfiltergehäuseabdeckung
1. Halteklammer
2. Luftfiltereinsatz
2
11
2
1. Filterschaumstoff
2. Luftfiltereinsatzrahmen
1
2
12
3
4
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder ein
anderes hochwertiges Schaum-Luft-
filteröl
✼✦✥✱✴✦✴✣ ✤✪
Page 59 of 96

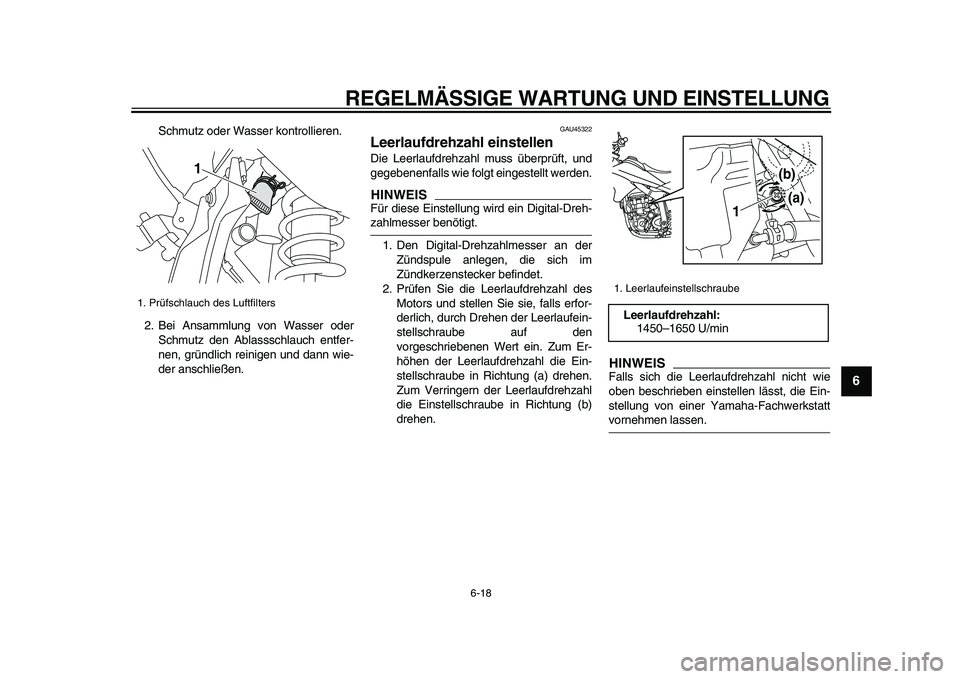

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
2
3
4
5
67
8
9
Schmutz oder Wasser kontrollieren.
2. Bei Ansammlung von Wasser oder
Schmutz den Ablassschlauch entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU45322
Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muss überprüft, und
gegebenenfalls wie folgt eingestellt werden.
HINWEIS
Für diese Einstellung wird ein Digital-Dreh-
zahlmesser benötigt.
1. Den Digital-Drehzahlmesser an der
Zündspule anlegen, die sich im
Zündkerzenstecker befindet.
2. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den
vorgeschriebenen Wert ein. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube in Richtung (a) drehen.
Zum Verringern der Leerlaufdrehzahl
die Einstellschraube in Richtung (b)
drehen.
HINWEIS
Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, die Ein-
stellung von einer Yamaha-Fachwerkstatt
vornehmen lassen.
1. Prüfschlauch des Luftfilters
1
1. Leerlaufeinstellschraube
Leerlaufdrehzahl:
1450–1650 U/min
1
(b)
(a)
✼✦✥✱✴✦✴✣ ✤✫
Page 60 of 96

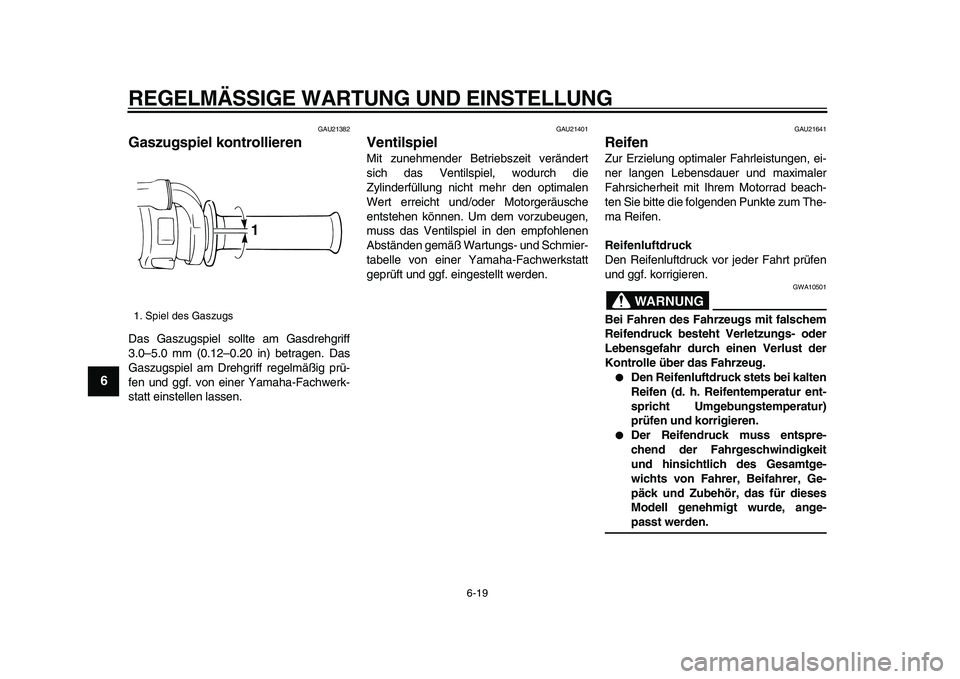

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
1
2
3
4
5
6
7
8
9
GAU21382
Gaszugspiel kontrollieren
Das Gaszugspiel sollte am Gasdrehgriff
3.0–5.0 mm (0.12–0.20 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die
Zylinderfüllung nicht mehr den optimalen
Wert erreicht und/oder Motorgeräusche
entstehen können. Um dem vorzubeugen,
muss das Ventilspiel in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.
GAU21641
Reifen
Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA10501
Bei Fahren des Fahrzeugs mit falschem
Reifendruck besteht Verletzungs- oder
Lebensgefahr durch einen Verlust der
Kontrolle über das Fahrzeug.
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-
passt werden.
1. Spiel des Gaszugs
1
✼✦✥✱✴✦✴✣ ✤✬
Page 61 of 96

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
2
3
4
5
67
8
9
WARNUNG
GWA10511
Niemals das Fahrzeug überladen. Das
Fahren mit einem überladenen Fahrzeug
kann Unfälle verursachen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS
Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften.
Reifenausführung
Die Räder dieses Motorrads sind mit
Schlauch-Reifen bestückt.
WARNUNG
GWA10461
Die Vorder- und Hinterreifen sollten im-
mer vom selben Hersteller und von glei-
cher Ausführung sein. Anderenfalls
kann sich das Fahrverhalten des Fahr-
zeugs ändern und es kann zu Unfällen
kommen.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von der
Yamaha Motor Co., Ltd. freigegeben wor-
den.
WARNUNG
GWA10570
Abgenutzte Reifen unverzüglich Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vorn:
200 kPa (2.00 kgf/cm
2
, 29 psi)
Hinten:
200 kPa (2.00 kgf/cm
2
, 29 psi)
90–185 kg (198–408 lb):
Vorn:
200 kPa (2.00 kgf/cm
2
, 29 psi)
Hinten:
225 kPa (2.25 kgf/cm
2
, 33 psi)
Maximale Zuladung*:
185 kg (408 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
12
Vorderreifen:
Größe:
110/70R17M/C 54H
Hersteller/Modell:
BRIDGESTONE/BT090F
RADIAL G
Hinterreifen:
Größe:
140/70R17M/C 66H
Hersteller/Modell:
BRIDGESTONE/BT090R
RADIAL G
✼✦✥✱✴✦✴✣ ✥✣
Page 62 of 96

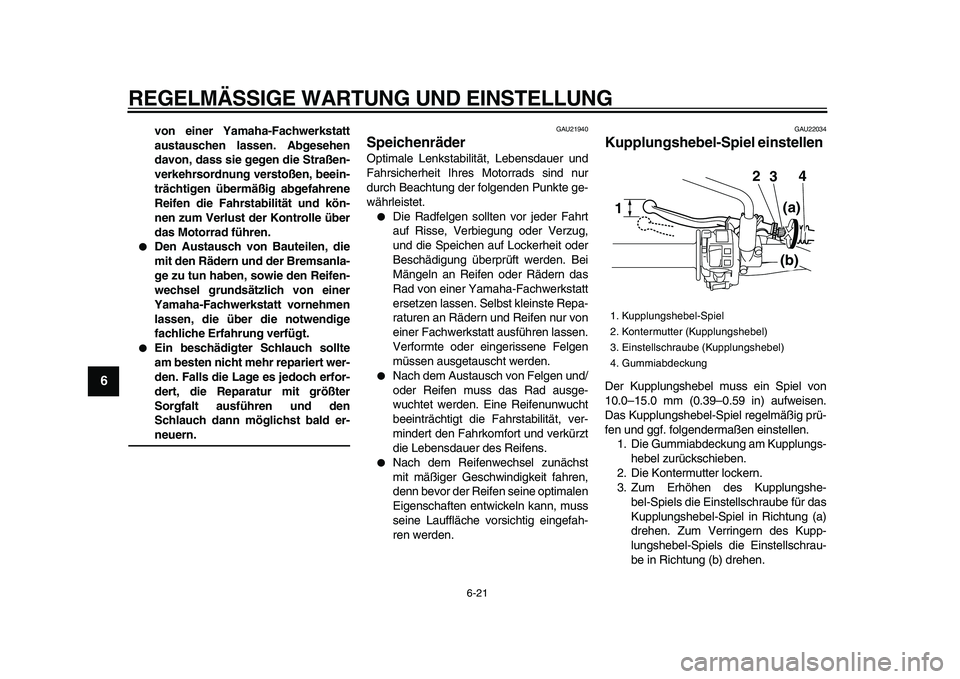

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
1
2
3
4
5
6
7
8
9
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Motorrad führen.
Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.
Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-
neuern.
GAU21940
Speichenräder
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Die Radfelgen sollten vor jeder Fahrt
auf Risse, Verbiegung oder Verzug,
und die Speichen auf Lockerheit oder
Beschädigung überprüft werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.
Nach dem Austausch von Felgen und/
oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU22034
Kupplungshebel-Spiel einstellen
Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
1. Die Gummiabdeckung am Kupplungs-
hebel zurückschieben.
2. Die Kontermutter lockern.
3. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellschraube für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
1. Kupplungshebel-Spiel
2. Kontermutter (Kupplungshebel)
3. Einstellschraube (Kupplungshebel)
4. Gummiabdeckung
3 2
1
(a)(b)
4
✼✦✥✱✴✦✴✣ ✥✤
Page 63 of 96

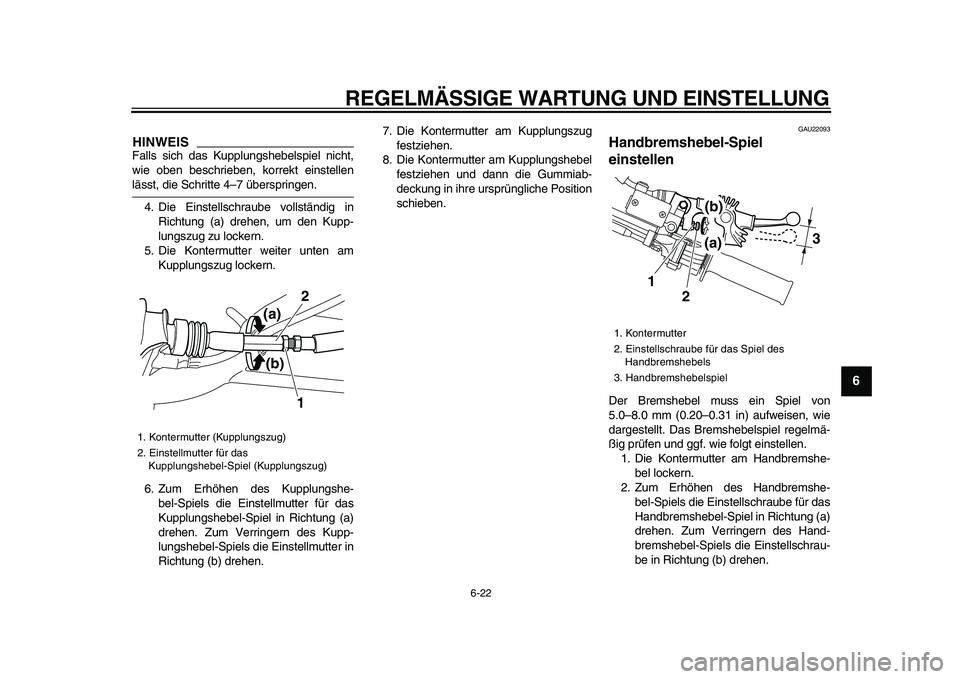

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
2
3
4
5
67
8
9
HINWEIS
Falls sich das Kupplungshebelspiel nicht,
wie oben beschrieben, korrekt einstellen
lässt, die Schritte 4–7 überspringen.
4. Die Einstellschraube vollständig in
Richtung (a) drehen, um den Kupp-
lungszug zu lockern.
5. Die Kontermutter weiter unten am
Kupplungszug lockern.
6. Zum Erhöhen des Kupplungshe-
bel-Spiels die Einstellmutter für das
Kupplungshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellmutter in
Richtung (b) drehen.7. Die Kontermutter am Kupplungszug
festziehen.
8. Die Kontermutter am Kupplungshebel
festziehen und dann die Gummiab-
deckung in ihre ursprüngliche Position
schieben.
GAU22093
Handbremshebel-Spiel
einstellen
Der Bremshebel muss ein Spiel von
5.0–8.0 mm (0.20–0.31 in) aufweisen, wie
dargestellt. Das Bremshebelspiel regelmä-
ßig prüfen und ggf. wie folgt einstellen.
1. Die Kontermutter am Handbremshe-
bel lockern.
2. Zum Erhöhen des Handbremshe-
bel-Spiels die Einstellschraube für das
Handbremshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
1. Kontermutter (Kupplungszug)
2. Einstellmutter für das
Kupplungshebel-Spiel (Kupplungszug)
12
(a)
(b)
1. Kontermutter
2. Einstellschraube für das Spiel des
Handbremshebels
3. Handbremshebelspiel
3
1
2
(b)
(a)
✼✦✥✱✴✦✴✣ ✥✥
Page 64 of 96

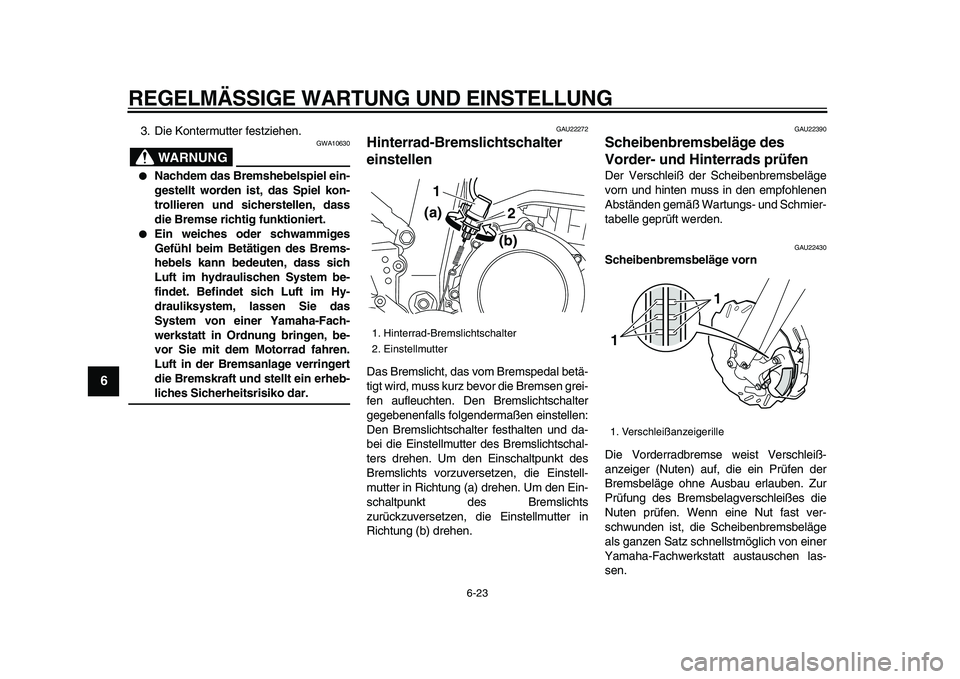

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
1
2
3
4
5
6
7
8
9
3. Die Kontermutter festziehen.
WARNUNG
GWA10630
Nachdem das Bremshebelspiel ein-
gestellt worden ist, das Spiel kon-
trollieren und sicherstellen, dass
die Bremse richtig funktioniert.
Ein weiches oder schwammiges
Gefühl beim Betätigen des Brems-
hebels kann bedeuten, dass sich
Luft im hydraulischen System be-
findet. Befindet sich Luft im Hy-
drauliksystem, lassen Sie das
System von einer Yamaha-Fach-
werkstatt in Ordnung bringen, be-
vor Sie mit dem Motorrad fahren.
Luft in der Bremsanlage verringert
die Bremskraft und stellt ein erheb-
liches Sicherheitsrisiko dar.
GAU22272
Hinterrad-Bremslichtschalter
einstellen
Das Bremslicht, das vom Bremspedal betä-
tigt wird, muss kurz bevor die Bremsen grei-
fen aufleuchten. Den Bremslichtschalter
gegebenenfalls folgendermaßen einstellen:
Den Bremslichtschalter festhalten und da-
bei die Einstellmutter des Bremslichtschal-
ters drehen. Um den Einschaltpunkt des
Bremslichts vorzuversetzen, die Einstell-
mutter in Richtung (a) drehen. Um den Ein-
schaltpunkt des Bremslichts
zurückzuversetzen, die Einstellmutter in
Richtung (b) drehen.
GAU22390
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22430
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter
1
2(b) (a)
1. Verschleißanzeigerille
11
✼✦✥✱✴✦✴✣ ✥✦
