REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-8
2
3
4
5
67
8
9

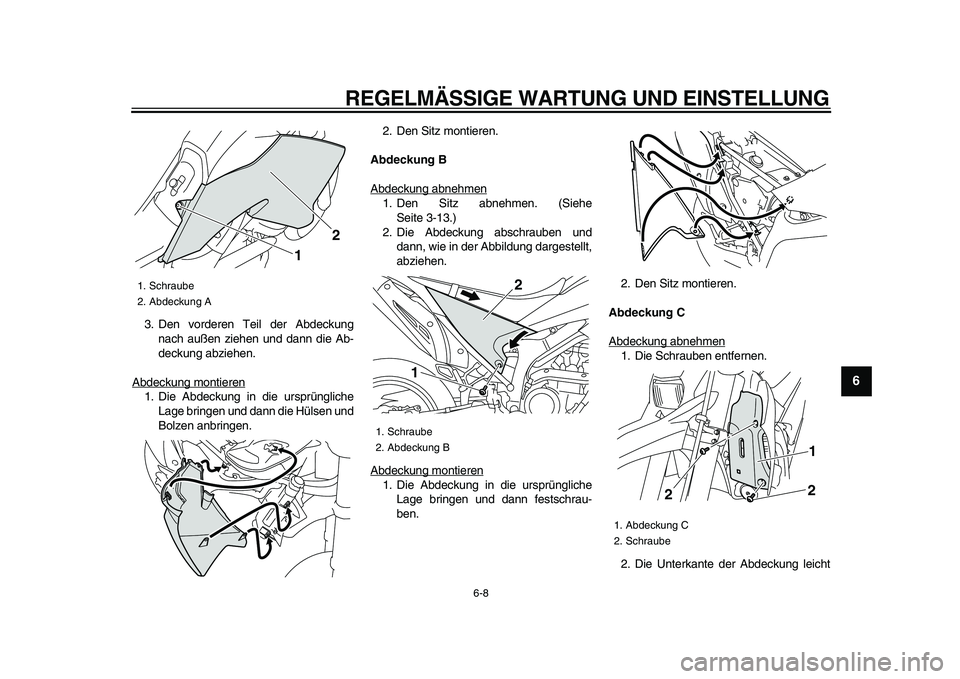

3. Den vorderen Teil der Abdeckung
nach außen ziehen und dann die Ab-
deckung abziehen.
Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann die Hülsen und
Bolzen anbringen.2. Den Sitz montieren.
Abdeckung B
Abdeckung abnehmen
1. Den Sitz abnehmen. (Siehe
Seite 3-13.)
2. Die Abdeckung abschrauben und
dann, wie in der Abbildung dargestellt,
abziehen.
Abdeckung montieren1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.2. Den Sitz montieren.
Abdeckung C
Abdeckung abnehmen
1. Die Schrauben entfernen.
2. Die Unterkante der Abdeckung leicht

1. Schraube
2. Abdeckung A
1
2

1. Schraube
2. Abdeckung B
12

1. Abdeckung C
2. Schraube
12
2
✼✦✥✱✴✦✴✣ ✫



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-9
1
2
3
4
5
6
7
8
9

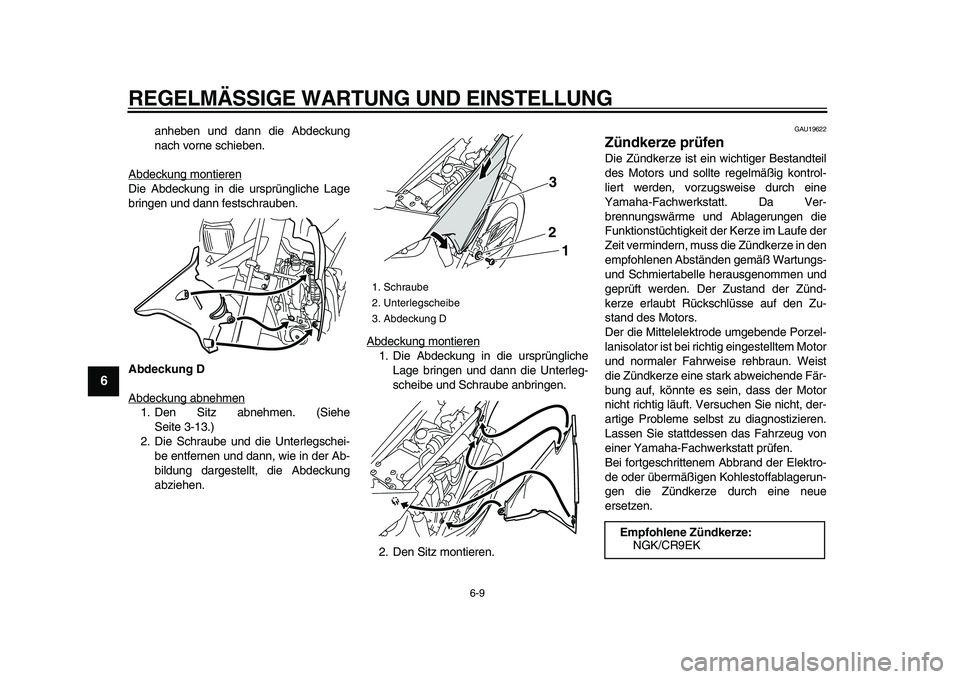

anheben und dann die Abdeckung
nach vorne schieben.
Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung D
Abdeckung abnehmen1. Den Sitz abnehmen. (Siehe
Seite 3-13.)
2. Die Schraube und die Unterlegschei-
be entfernen und dann, wie in der Ab-
bildung dargestellt, die Abdeckung
abziehen.Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann die Unterleg-
scheibe und Schraube anbringen.
2. Den Sitz montieren.

GAU19622
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und sollte regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Ver-
brennungswärme und Ablagerungen die
Funktionstüchtigkeit der Kerze im Laufe der
Zeit vermindern, muss die Zündkerze in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zünd-
kerze erlaubt Rückschlüsse auf den Zu-
stand des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator ist bei richtig eingestelltem Motor
und normaler Fahrweise rehbraun. Weist
die Zündkerze eine stark abweichende Fär-
bung auf, könnte es sein, dass der Motor
nicht richtig läuft. Versuchen Sie nicht, der-
artige Probleme selbst zu diagnostizieren.
Lassen Sie stattdessen das Fahrzeug von
einer Yamaha-Fachwerkstatt prüfen.
Bei fortgeschrittenem Abbrand der Elektro-
de oder übermäßigen Kohlestoffablagerun-
gen die Zündkerze durch eine neue
ersetzen.
1. Schraube
2. Unterlegscheibe
3. Abdeckung D
3
2
1

Empfohlene Zündkerze:
NGK/CR9EK
✼✦✥✱✴✦✴✣ ✬



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-10
2
3
4
5
67
8
9

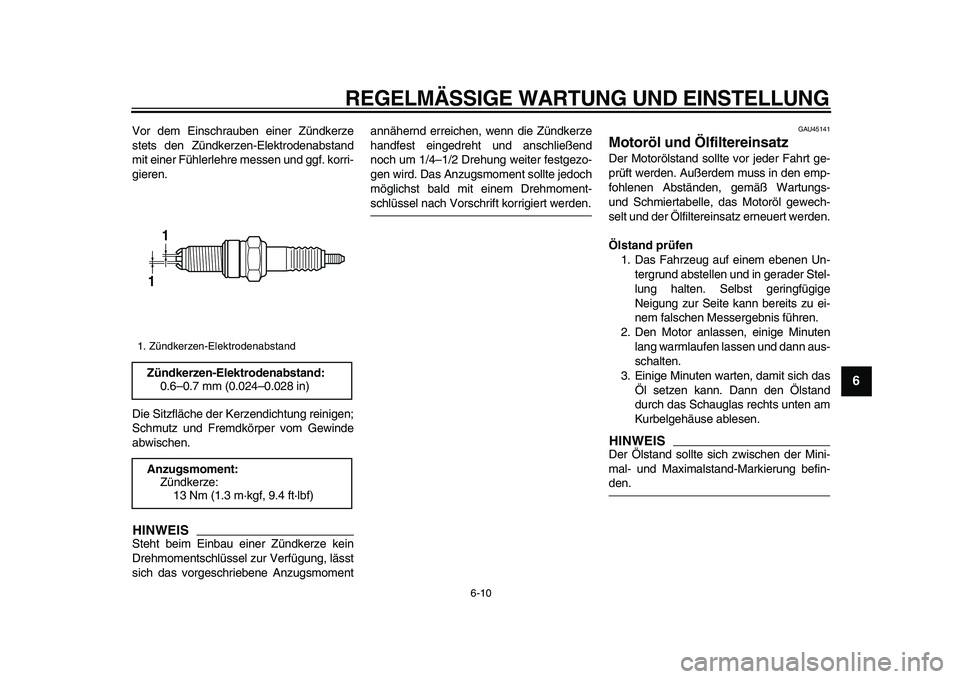

Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS

Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmomentannähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
GAU45141
Motoröl und Ölfiltereinsatz
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen, gemäß Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Ölstand
durch das Schauglas rechts unten am
Kurbelgehäuse ablesen.
HINWEIS

Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Anzugsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
11
✼✦✥✱✴✦✴✣ ✤✣



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-11
1
2
3
4
5
6
7
8
9

4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann aus-
schalten.
3. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.

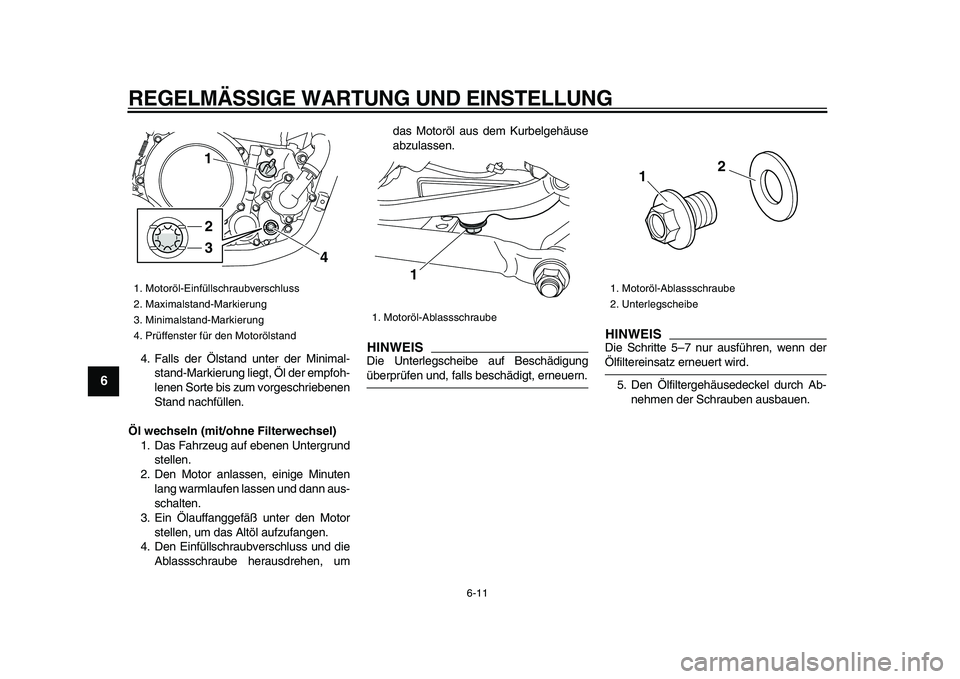

4. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, umdas Motoröl aus dem Kurbelgehäuse
abzulassen.
HINWEIS

Die Unterlegscheibe auf Beschädigung
überprüfen und, falls beschädigt, erneuern.
HINWEIS

Die Schritte 5–7 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.
5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.
1. Motoröl-Einfüllschraubverschluss
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Prüffenster für den Motorölstand
1
2
3
4

1. Motoröl-Ablassschraube
1

1. Motoröl-Ablassschraube
2. Unterlegscheibe
2
1
✼✦✥✱✴✦✴✣ ✤✤



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-12
2
3
4
5
67
8
9

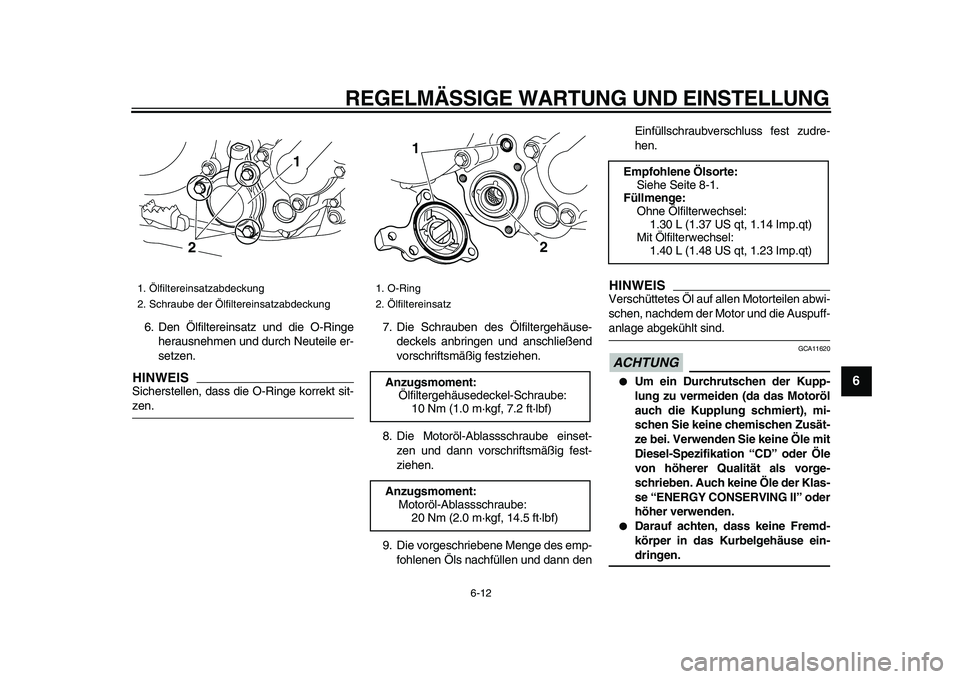

6. Den Ölfiltereinsatz und die O-Ringe
herausnehmen und durch Neuteile er-
setzen.
HINWEIS

Sicherstellen, dass die O-Ringe korrekt sit-
zen.7. Die Schrauben des Ölfiltergehäuse-
deckels anbringen und anschließend
vorschriftsmäßig festziehen.
8. Die Motoröl-Ablassschraube einset-
zen und dann vorschriftsmäßig fest-
ziehen.
9. Die vorgeschriebene Menge des emp-
fohlenen Öls nachfüllen und dann denEinfüllschraubverschluss fest zudre-
hen.
HINWEIS

Verschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-
anlage abgekühlt sind.
ACHTUNG

GCA11620

Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse ein-
dringen.
1. Ölfiltereinsatzabdeckung
2. Schraube der Ölfiltereinsatzabdeckung
1
2

1. O-Ring
2. Ölfiltereinsatz
Anzugsmoment:
Ölfiltergehäusedeckel-Schraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Anzugsmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
1
2

Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Ölfilterwechsel:
1.30 L (1.37 US qt, 1.14 Imp.qt)
Mit Ölfilterwechsel:
1.40 L (1.48 US qt, 1.23 Imp.qt)
✼✦✥✱✴✦✴✣ ✤✥



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-13
1
2
3
4
5
6
7
8
9

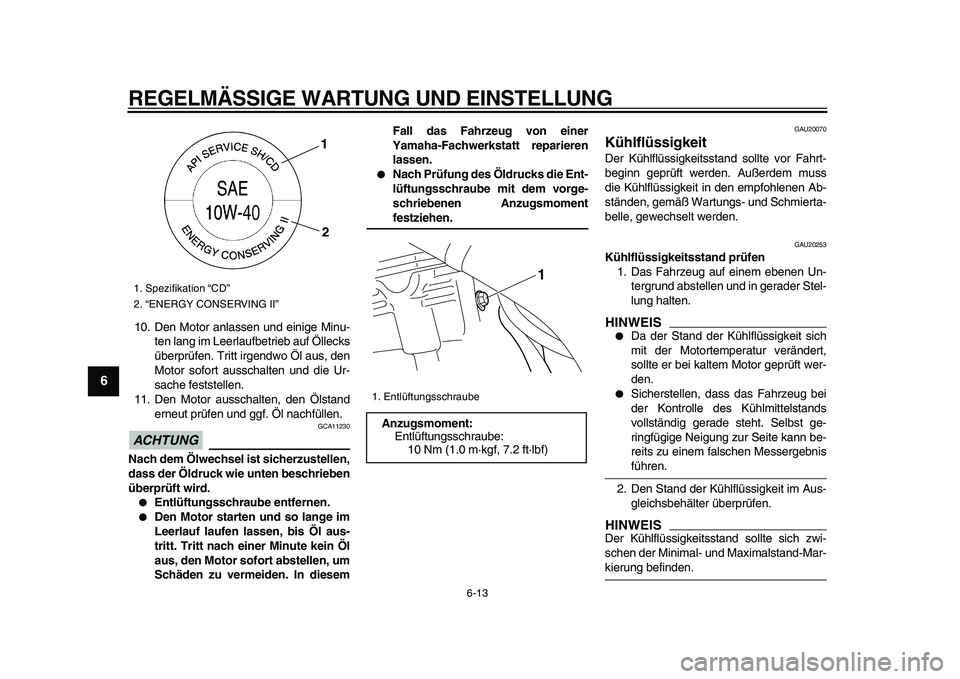

10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
11. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
ACHTUNG

GCA11230
Nach dem Ölwechsel ist sicherzustellen,
dass der Öldruck wie unten beschrieben
überprüft wird.

Entlüftungsschraube entfernen.

Den Motor starten und so lange im
Leerlauf laufen lassen, bis Öl aus-
tritt. Tritt nach einer Minute kein Öl
aus, den Motor sofort abstellen, um
Schäden zu vermeiden. In diesemFall das Fahrzeug von einer
Yamaha-Fachwerkstatt reparieren
lassen.

Nach Prüfung des Öldrucks die Ent-
lüftungsschraube mit dem vorge-
schriebenen Anzugsmoment
festziehen.
GAU20070
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU20253
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
HINWEIS


Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
HINWEIS

Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.
1. Spezifikation “CD”
2. “ENERGY CONSERVING II”
1
2

1. Entlüftungsschraube
Anzugsmoment:
Entlüftungsschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)1
✼✦✥✱✴✦✴✣ ✤✦



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-14
2
3
4
5
67
8
9

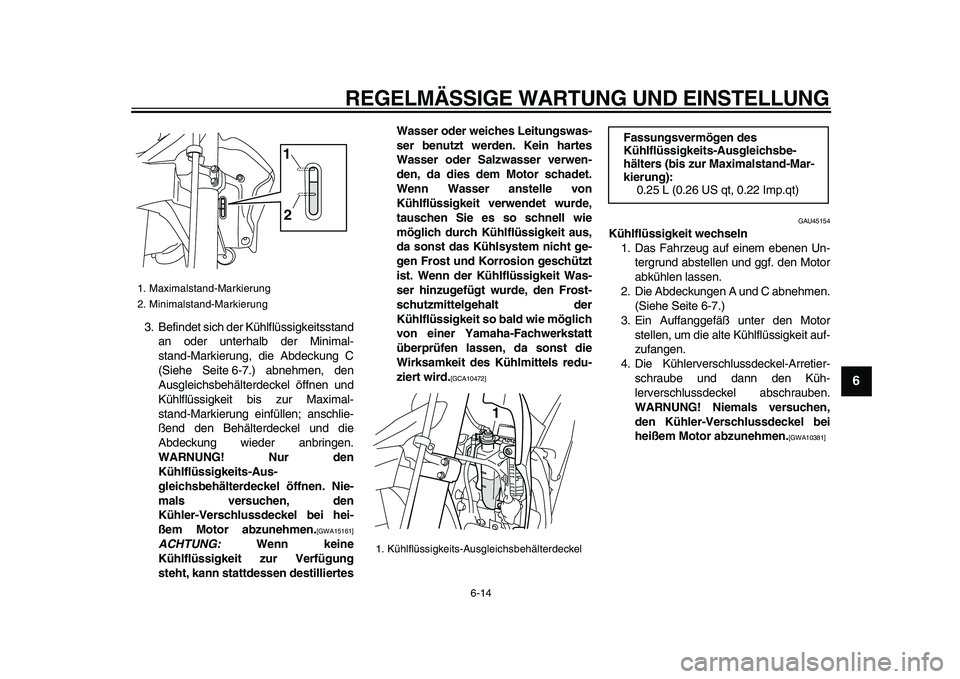

3. Befindet sich der Kühlflüssigkeitsstand
an oder unterhalb der Minimal-
stand-Markierung, die Abdeckung C
(Siehe Seite 6-7.) abnehmen, den
Ausgleichsbehälterdeckel öffnen und
Kühlflüssigkeit bis zur Maximal-
stand-Markierung einfüllen; anschlie-
ßend den Behälterdeckel und die
Abdeckung wieder anbringen.
WARNUNG! Nur den
Kühlflüssigkeits-Aus-
gleichsbehälterdeckel öffnen. Nie-
mals versuchen, den
Kühler-Verschlussdeckel bei hei-
ßem Motor abzunehmen.
[GWA15161]
ACHTUNG:
Wenn keine
Kühlflüssigkeit zur Verfügung
steht, kann stattdessen destilliertesWasser oder weiches Leitungswas-
ser benutzt werden. Kein hartes
Wasser oder Salzwasser verwen-
den, da dies dem Motor schadet.
Wenn Wasser anstelle von
Kühlflüssigkeit verwendet wurde,
tauschen Sie es so schnell wie
möglich durch Kühlflüssigkeit aus,
da sonst das Kühlsystem nicht ge-
gen Frost und Korrosion geschützt
ist. Wenn der Kühlflüssigkeit Was-
ser hinzugefügt wurde, den Frost-
schutzmittelgehalt der
Kühlflüssigkeit so bald wie möglich
von einer Yamaha-Fachwerkstatt
überprüfen lassen, da sonst die
Wirksamkeit des Kühlmittels redu-
ziert wird.
[GCA10472]

GAU45154
Kühlflüssigkeit wechseln
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und ggf. den Motor
abkühlen lassen.
2. Die Abdeckungen A und C abnehmen.
(Siehe Seite 6-7.)
3. Ein Auffanggefäß unter den Motor
stellen, um die alte Kühlflüssigkeit auf-
zufangen.
4. Die Kühlerverschlussdeckel-Arretier-
schraube und dann den Küh-
lerverschlussdeckel abschrauben.
WARNUNG! Niemals versuchen,
den Kühler-Verschlussdeckel bei
heißem Motor abzunehmen.
[GWA10381]

1. Maximalstand-Markierung
2. Minimalstand-Markierung
1
2

1. Kühlflüssigkeits-Ausgleichsbehälterdeckel 1
Fassungsvermögen des
Kühlflüssigkeits-Ausgleichsbe-
hälters (bis zur Maximalstand-Mar-
kierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
✼✦✥✱✴✦✴✣ ✤✧



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-15
1
2
3
4
5
6
7
8
9

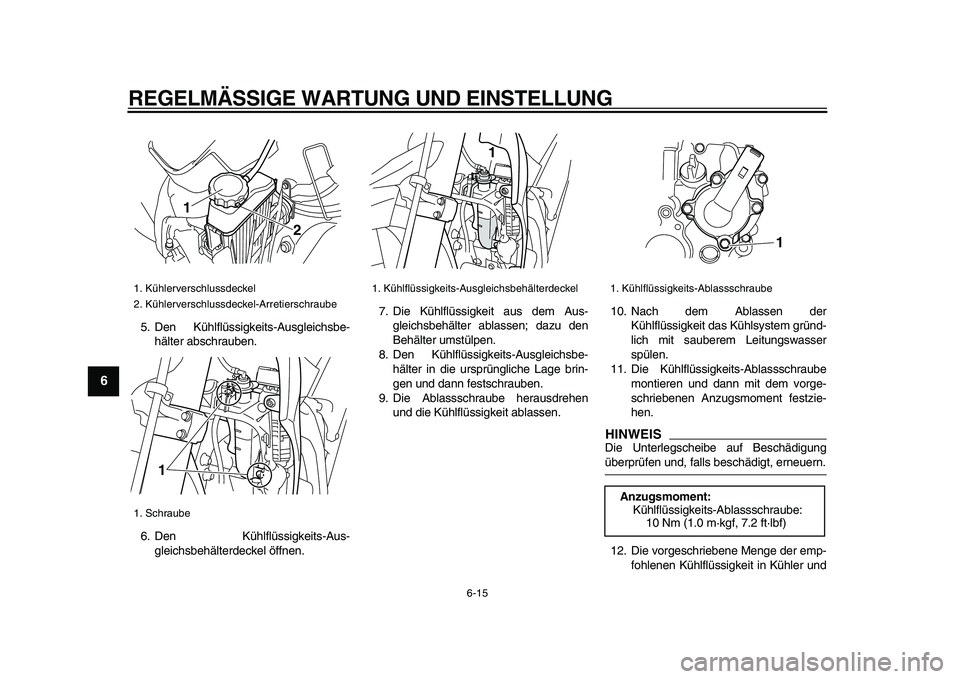

5. Den Kühlflüssigkeits-Ausgleichsbe-
hälter abschrauben.
6. Den Kühlflüssigkeits-Aus-
gleichsbehälterdeckel öffnen.7. Die Kühlflüssigkeit aus dem Aus-
gleichsbehälter ablassen; dazu den
Behälter umstülpen.
8. Den Kühlflüssigkeits-Ausgleichsbe-
hälter in die ursprüngliche Lage brin-
gen und dann festschrauben.
9. Die Ablassschraube herausdrehen
und die Kühlflüssigkeit ablassen.10. Nach dem Ablassen der
Kühlflüssigkeit das Kühlsystem gründ-
lich mit sauberem Leitungswasser
spülen.
11. Die Kühlflüssigkeits-Ablassschraube
montieren und dann mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.
HINWEIS

Die Unterlegscheibe auf Beschädigung
überprüfen und, falls beschädigt, erneuern.
12. Die vorgeschriebene Menge der emp-
fohlenen Kühlflüssigkeit in Kühler und
1. Kühlerverschlussdeckel
2. Kühlerverschlussdeckel-Arretierschraube
1. Schraube
2 1
1

1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
1

1. Kühlflüssigkeits-Ablassschraube
Anzugsmoment:
Kühlflüssigkeits-Ablassschraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
✼✦✥✱✴✦✴✣ ✤
