2009 YAMAHA WR 250X Betriebsanleitungen (in German)

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
2
3
4
56
7
8
9

GAU17213
Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG

GWA10311

Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.

Das Fahrzeug nicht auf ab-
schüssigem oder weichem Unter-
grund abstellen, damit es nicht
umfallen kann. Sonst besteht durch
austretenden Kraftstoff erhöhte
Brandgefahr.

Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-
nen.
✼✦✥✱✴✦✴✣ ✧



6-1
1
2
3
4
5
6
7
8
9

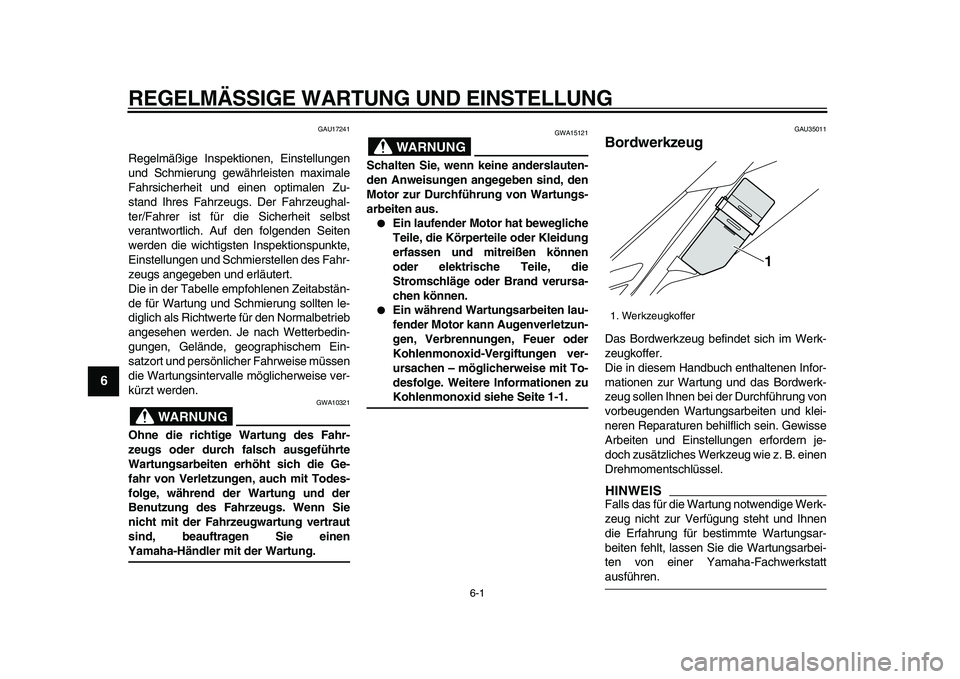

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
GAU17241
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst
verantwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. Je nach Wetterbedin-
gungen, Gelände, geographischem Ein-
satzort und persönlicher Fahrweise müssen
die Wartungsintervalle möglicherweise ver-
kürzt werden.
WARNUNG

GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der
Benutzung des Fahrzeugs. Wenn Sie
nicht mit der Fahrzeugwartung vertraut
sind, beauftragen Sie einen
Yamaha-Händler mit der Wartung.
WARNUNG

GWA15121
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.

Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die
Stromschläge oder Brand verursa-
chen können.

Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu
Kohlenmonoxid siehe Seite 1-1.
GAU35011
Bordwerkzeug
Das Bordwerkzeug befindet sich im Werk-
zeugkoffer.
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
HINWEIS

Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt
ausführen.
1. Werkzeugkoffer
1
✼✦✥✱✴✦✴✣ ✤



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
2
3
4
5
67
8
9

GAU46860

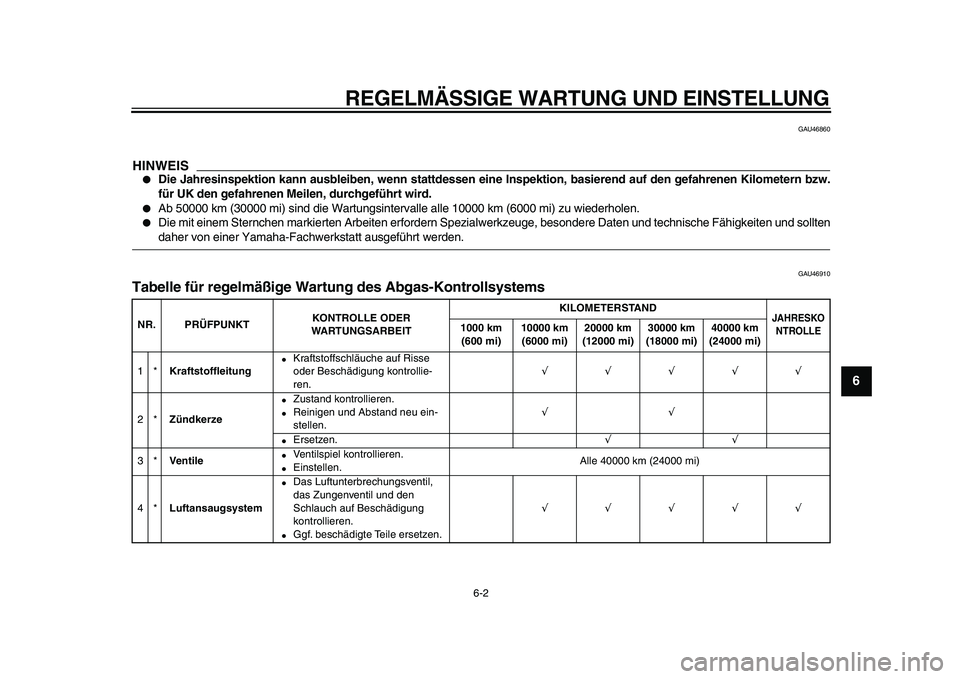

HINWEIS


Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.

Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRESKO
NTROLLE

1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*
Kraftstoffleitung

Kraftstoffschläuche auf Risse
oder Beschädigung kontrollie-
ren.
√√√√√
2*
Zündkerze

Zustand kontrollieren.

Reinigen und Abstand neu ein-
stellen.
√√

Ersetzen.
√√
3*
Ventile

Ventilspiel kontrollieren.

Einstellen.Alle 40000 km (24000 mi)
4*
Luftansaugsystem

Das Luftunterbrechungsventil,
das Zungenventil und den
Schlauch auf Beschädigung
kontrollieren.

Ggf. beschädigte Teile ersetzen.
√√√√√
✼✦✥✱✴✦✴✣ ✥



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
1
2
3
4
5
6
7
8
9

GAU1770B

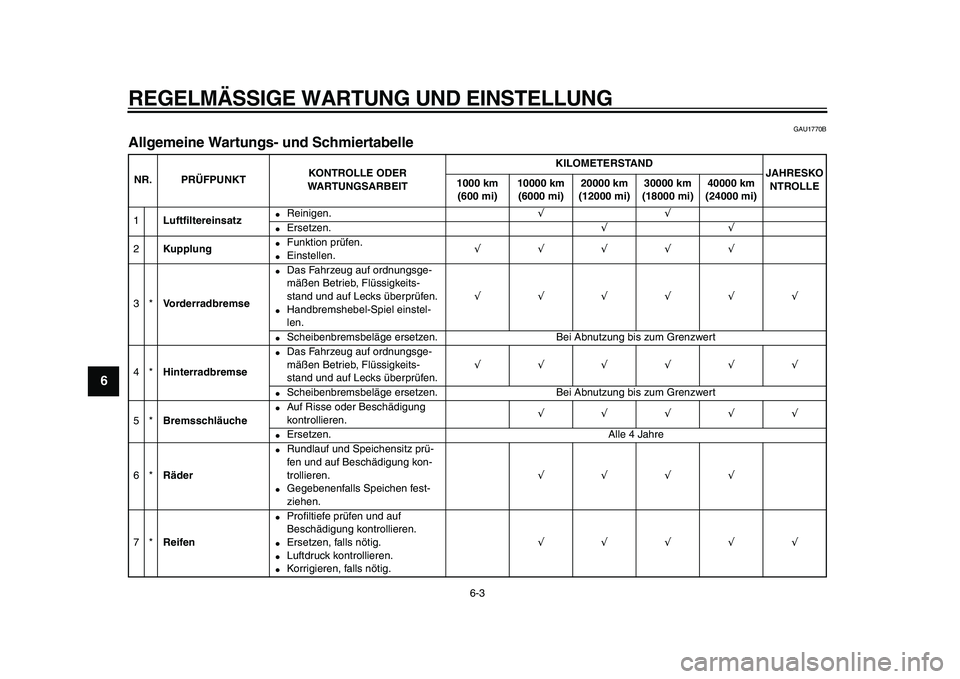

Allgemeine Wartungs- und Schmiertabelle
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRESKO
NTROLLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1
Luftfiltereinsatz

Reinigen.
√√

Ersetzen.
√√
2
Kupplung

Funktion prüfen.

Einstellen.
√√√√√
3*
Vorderradbremse

Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeits-
stand und auf Lecks überprüfen.

Handbremshebel-Spiel einstel-
len.
√√√√√√

Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4*
Hinterradbremse

Das Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeits-
stand und auf Lecks überprüfen.
√√√√√√

Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*
Bremsschläuche

Auf Risse oder Beschädigung
kontrollieren.
√√√√√

Ersetzen. Alle 4 Jahre
6*
Räder

Rundlauf und Speichensitz prü-
fen und auf Beschädigung kon-
trollieren.

Gegebenenfalls Speichen fest-
ziehen.
√√√√
7*
Reifen

Profiltiefe prüfen und auf
Beschädigung kontrollieren.

Ersetzen, falls nötig.

Luftdruck kontrollieren.

Korrigieren, falls nötig.
√√√√√
✼✦✥✱✴✦✴✣ ✦



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
2
3
4
5
67
8
9

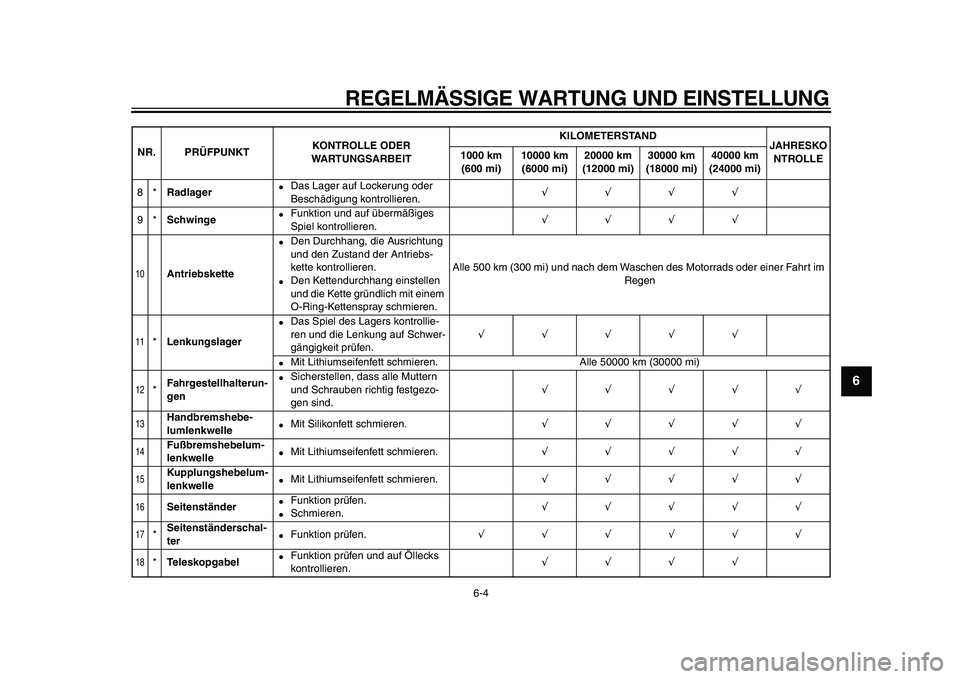

8*
Radlager

Das Lager auf Lockerung oder
Beschädigung kontrollieren.
√√√√
9*
Schwinge

Funktion und auf übermäßiges
Spiel kontrollieren.
√√√√
10

Antriebskette

Den Durchhang, die Ausrichtung
und den Zustand der Antriebs-
kette kontrollieren.

Den Kettendurchhang einstellen
und die Kette gründlich mit einem
O-Ring-Kettenspray schmieren.Alle 500 km (300 mi) und nach dem Waschen des Motorrads oder einer Fahrt im
Regen
11

*
Lenkungslager

Das Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.
√√√√√

Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
12

*
Fahrgestellhalterun-
gen

Sicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.
√√√√√
13

Handbremshebe-
lumlenkwelle

Mit Silikonfett schmieren.
√√√√√
14

Fußbremshebelum-
lenkwelle

Mit Lithiumseifenfett schmieren.
√√√√√
15

Kupplungshebelum-
lenkwelle

Mit Lithiumseifenfett schmieren.
√√√√√
16

Seitenständer

Funktion prüfen.

Schmieren.
√√√√√
17

*
Seitenständerschal-
ter

Funktion prüfen.
√√√√√√
18

*
Teleskopgabel

Funktion prüfen und auf Öllecks
kontrollieren.
√√√√
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRESKO
NTROLLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
✼✦✥✱✴✦✴✣ ✧



REGELMÄSSIGE WARTUNG UND EINSTELLUNG

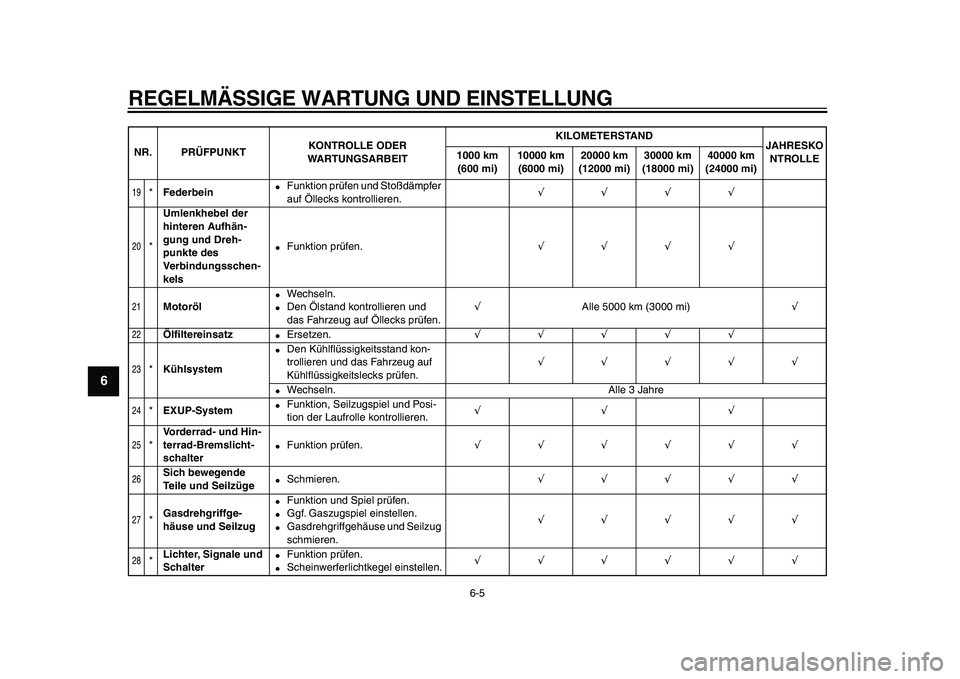

6-5
1
2
3
4
5
6
7
8
9

19

*
Federbein

Funktion prüfen und Stoßdämpfer
auf Öllecks kontrollieren.
√√√√
20

*
Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des
Verbindungsschen-
kels

Funktion prüfen.
√√√√
21

Motoröl

Wechseln.

Den Ölstand kontrollieren und
das Fahrzeug auf Öllecks prüfen.
√
Alle 5000 km (3000 mi)
√
22

Ölfiltereinsatz

Ersetzen.
√√√√√
23

*
Kühlsystem

Den Kühlflüssigkeitsstand kon-
trollieren und das Fahrzeug auf
Kühlflüssigkeitslecks prüfen.
√√√√√

Wechseln. Alle 3 Jahre
24

*
EXUP-System

Funktion, Seilzugspiel und Posi-
tion der Laufrolle kontrollieren.
√√√
25

*
Vorderrad- und Hin-
terrad-Bremslicht-
schalter

Funktion prüfen.
√√√√√√
26

Sich bewegende
Teile und Seilzüge

Schmieren.
√√√√√
27

*
Gasdrehgriffge-
häuse und Seilzug

Funktion und Spiel prüfen.

Ggf. Gaszugspiel einstellen.

Gasdrehgriffgehäuse und Seilzug
schmieren.
√√√√√
28

*
Lichter, Signale und
Schalter

Funktion prüfen.

Scheinwerferlichtkegel einstellen.
√√√√√√
NR. PRÜFPUNKTKONTROLLE ODER
WARTUNGSARBEITKILOMETERSTAND
JAHRESKO
NTROLLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
✼✦✥✱✴✦✴✣



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
2
3
4
5
67
8
9

GAU18670

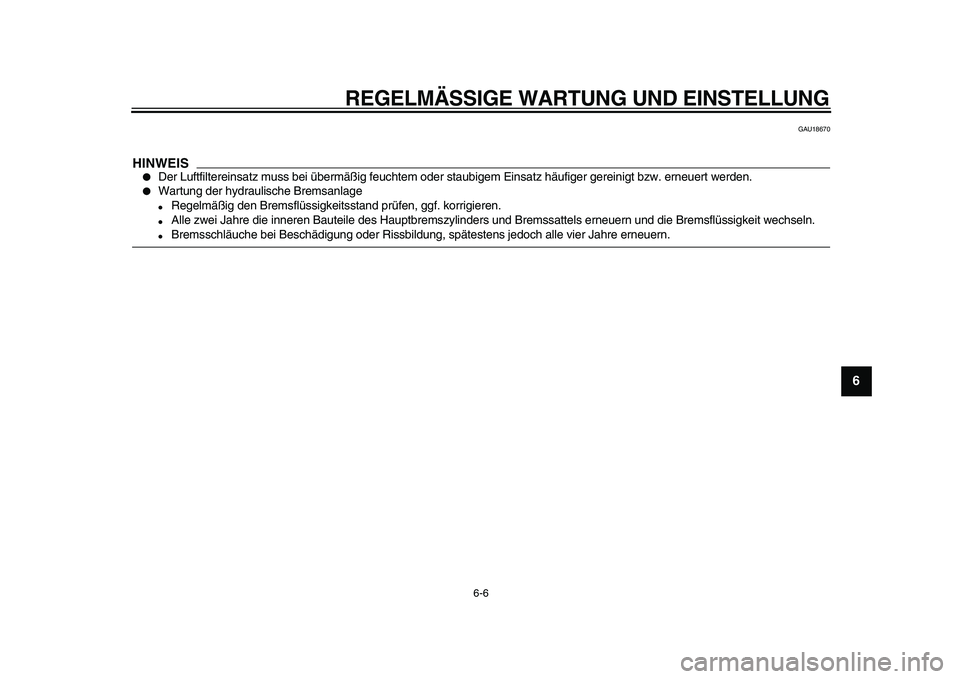

HINWEIS


Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.

Wartung der hydraulische Bremsanlage

Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.

Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.

Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
✼✦✥✱✴✦✴✣ ✩



REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
1
2
3
4
5
6
7
8
9

GAU18771

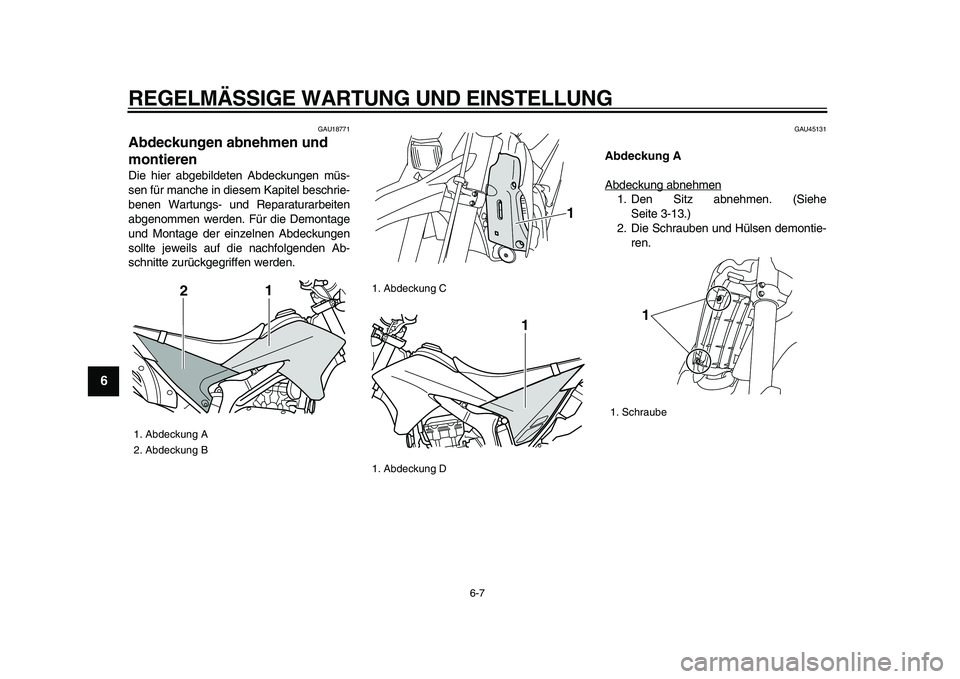

Abdeckungen abnehmen und
montieren
Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU45131
Abdeckung A
Abdeckung abnehmen
1. Den Sitz abnehmen. (Siehe
Seite 3-13.)
2. Die Schrauben und Hülsen demontie-
ren.

1. Abdeckung A
2. Abdeckung B
1
2

1. Abdeckung C
1. Abdeckung D
1
1

1. Schraube
1
✼✦✥✱✴✦✴✣ ✪
