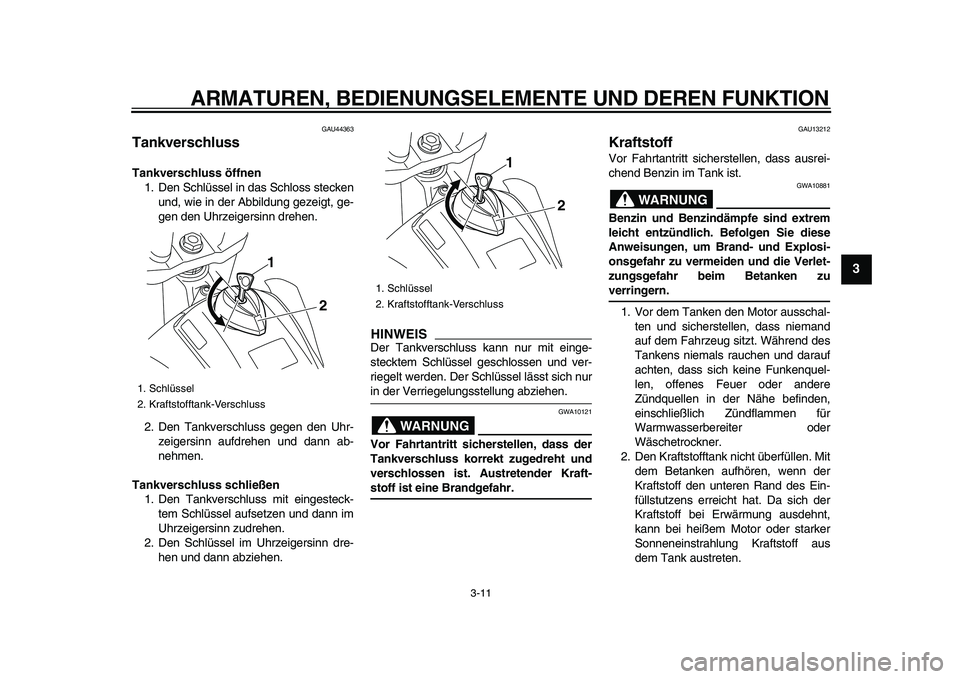

2009 YAMAHA WR 250X Betriebsanleitungen (in German)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
2
34
5
6
7
8
9

GAU44363
Tankverschluss
Tankverschluss öffnen
1. Den Schlüssel in das Schloss stecken
und, wie in der Abbildung gezeigt, ge-
gen den Uhrzeigersinn drehen.
2. Den Tankverschluss gegen den Uhr-
zeigersinn aufdrehen und dann ab-
nehmen.
Tankverschluss schließen
1. Den Tankverschluss mit eingesteck-
tem Schlüssel aufsetzen und dann im
Uhrzeigersinn zudrehen.
2. Den Schlüssel im Uhrzeigersinn dre-
hen und dann abziehen.
HINWEIS

Der Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG

GWA10121
Vor Fahrtantritt sicherstellen, dass der
Tankverschluss korrekt zugedreht und
verschlossen ist. Austretender Kraft-
stoff ist eine Brandgefahr.
GAU13212
Kraftstoff
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG

GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu
verringern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere
Zündquellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder
Wäschetrockner.
2. Den Kraftstofftank nicht überfüllen. Mit
dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.
1. Schlüssel
2. Kraftstofftank-Verschluss
1
2

1. Schlüssel
2. Kraftstofftank-Verschluss1
2
✼✦✥✱✴✦✴✣ ✤✤



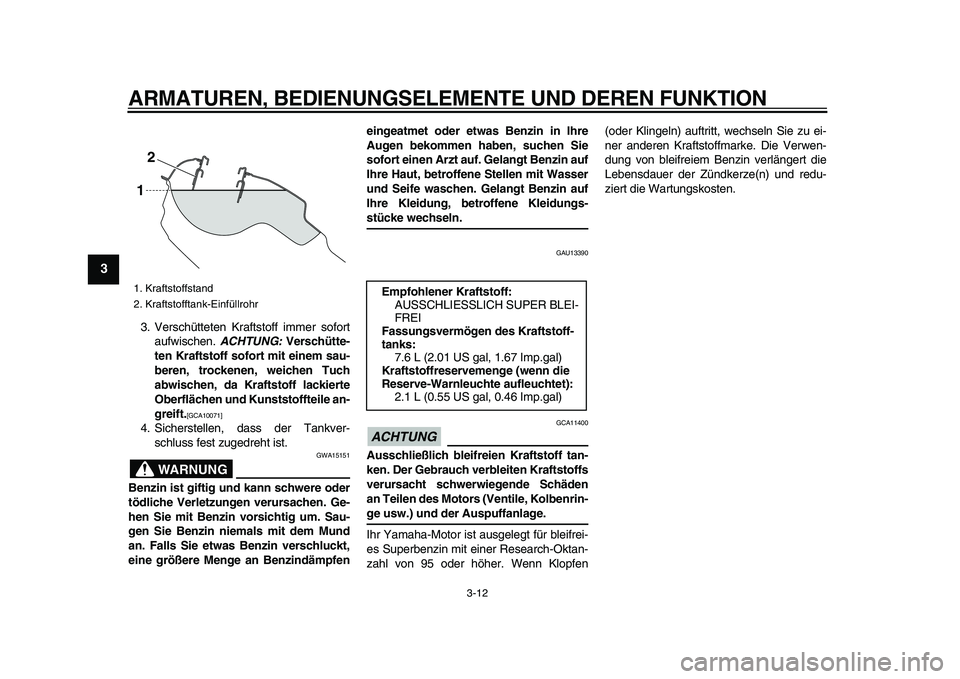

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
1
2
3
4
5
6
7
8
9

3. Verschütteten Kraftstoff immer sofort
aufwischen.
ACHTUNG:
Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]

4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG

GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfeneingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungs-
stücke wechseln.
GAU13390
ACHTUNG

GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
1. Kraftstoffstand
2. Kraftstofftank-Einfüllrohr
2
1

Empfohlener Kraftstoff:
AUSSCHLIESSLICH SUPER BLEI-
FREI
Fassungsvermögen des Kraftstoff-
tanks:
7.6 L (2.01 US gal, 1.67 Imp.gal)
Kraftstoffreservemenge (wenn die
Reserve-Warnleuchte aufleuchtet):
2.1 L (0.55 US gal, 0.46 Imp.gal)
✼✦✥✱✴✦✴✣ ✤✥



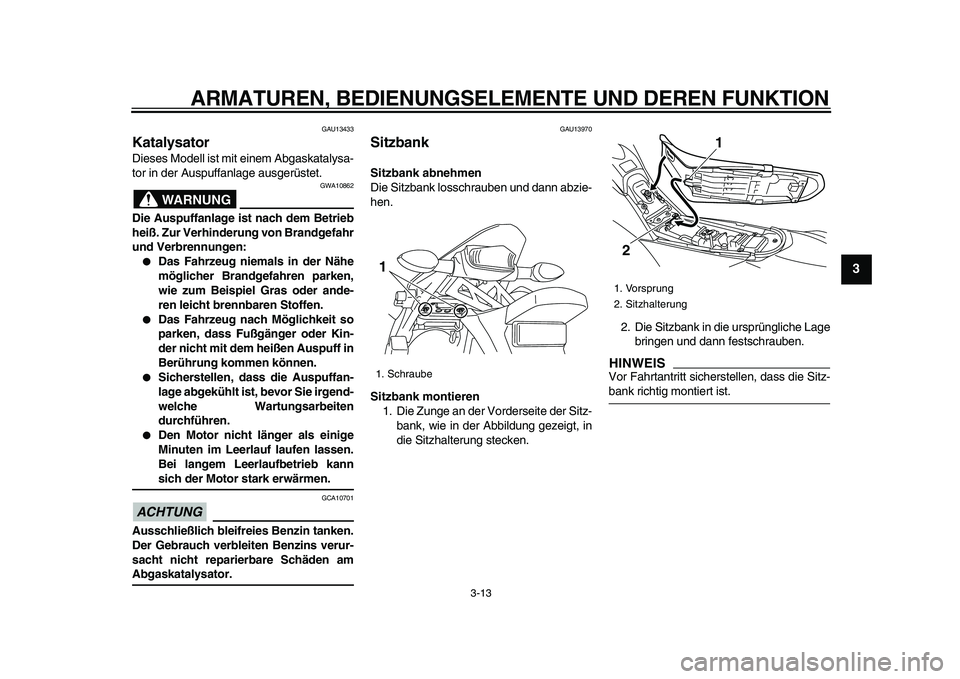

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
2
34
5
6
7
8
9

GAU13433
Katalysator
Dieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG

GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:

Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder ande-
ren leicht brennbaren Stoffen.

Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.

Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.

Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG

GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU13970
Sitzbank
Sitzbank abnehmen
Die Sitzbank losschrauben und dann abzie-
hen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.2. Die Sitzbank in die ursprüngliche Lage
bringen und dann festschrauben.
HINWEIS

Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Schraube
1

1. Vorsprung
2. Sitzhalterung
1
2
✼✦✥✱✴✦✴✣ ✤✦



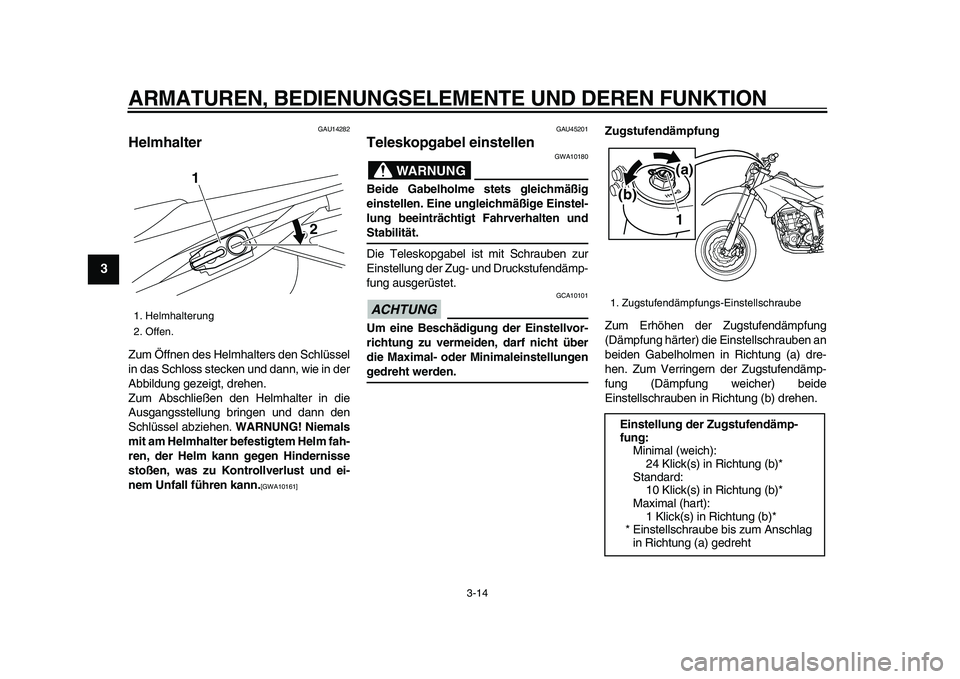

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
1
2
3
4
5
6
7
8
9

GAU14282
Helmhalter
Zum Öffnen des Helmhalters den Schlüssel
in das Schloss stecken und dann, wie in der
Abbildung gezeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung bringen und dann den
Schlüssel abziehen.
WARNUNG! Niemals
mit am Helmhalter befestigtem Helm fah-
ren, der Helm kann gegen Hindernisse
stoßen, was zu Kontrollverlust und ei-
nem Unfall führen kann.
[GWA10161]

GAU45201
Teleskopgabel einstellen
WARNUNG

GWA10180
Beide Gabelholme stets gleichmäßig
einstellen. Eine ungleichmäßige Einstel-
lung beeinträchtigt Fahrverhalten und
Stabilität.
Die Teleskopgabel ist mit Schrauben zur
Einstellung der Zug- und Druckstufendämp-
fung ausgerüstet.
ACHTUNG

GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschrauben an
beiden Gabelholmen in Richtung (a) dre-
hen. Zum Verringern der Zugstufendämp-
fung (Dämpfung weicher) beide
Einstellschrauben in Richtung (b) drehen.
1. Helmhalterung
2. Offen.
1
2

1. Zugstufendämpfungs-Einstellschraube
Einstellung der Zugstufendämp-
fung:
Minimal (weich):
24 Klick(s) in Richtung (b)*
Standard:
10 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
1
(b)
(a)
✼✦✥✱✴✦✴✣ ✤✧



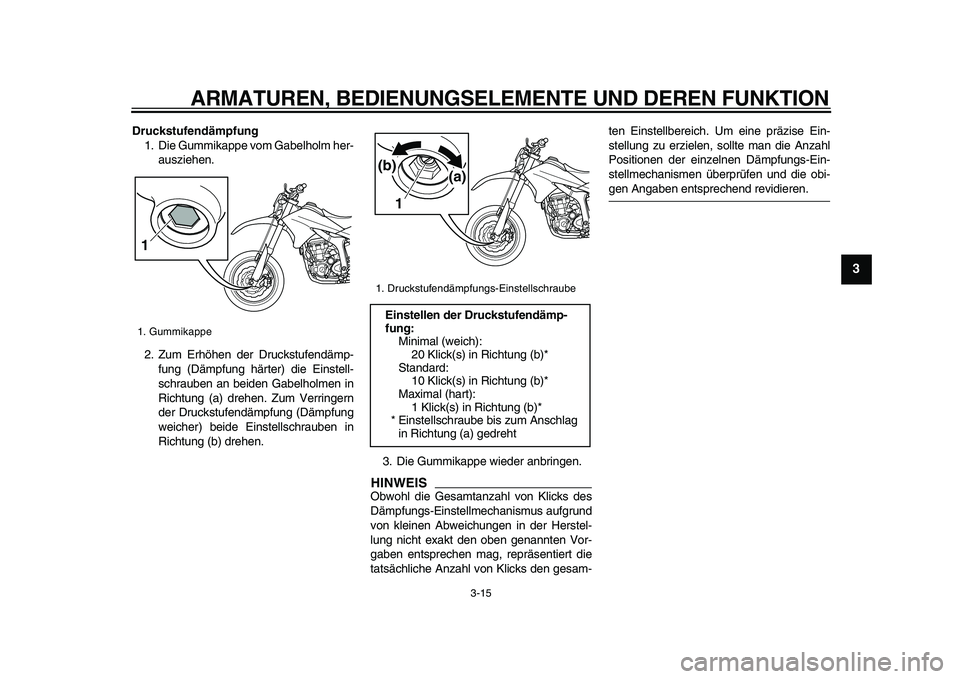

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
2
34
5
6
7
8
9

Druckstufendämpfung
1. Die Gummikappe vom Gabelholm her-
ausziehen.
2. Zum Erhöhen der Druckstufendämp-
fung (Dämpfung härter) die Einstell-
schrauben an beiden Gabelholmen in
Richtung (a) drehen. Zum Verringern
der Druckstufendämpfung (Dämpfung
weicher) beide Einstellschrauben in
Richtung (b) drehen.
3. Die Gummikappe wieder anbringen.
HINWEIS

Obwohl die Gesamtanzahl von Klicks des
Dämpfungs-Einstellmechanismus aufgrund
von kleinen Abweichungen in der Herstel-
lung nicht exakt den oben genannten Vor-
gaben entsprechen mag, repräsentiert die
tatsächliche Anzahl von Klicks den gesam-ten Einstellbereich. Um eine präzise Ein-
stellung zu erzielen, sollte man die Anzahl
Positionen der einzelnen Dämpfungs-Ein-
stellmechanismen überprüfen und die obi-
gen Angaben entsprechend revidieren.
1. Gummikappe
1

1. Druckstufendämpfungs-Einstellschraube
Einstellen der Druckstufendämp-
fung:
Minimal (weich):
20 Klick(s) in Richtung (b)*
Standard:
10 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
1(a) (b)
✼✦✥✱✴✦✴✣ ✤



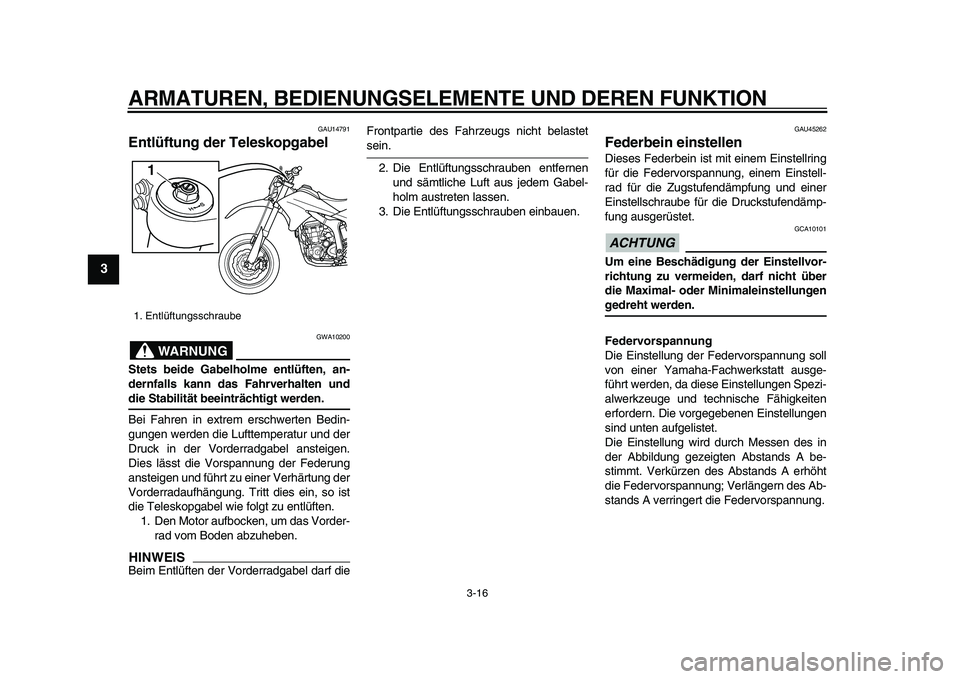

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
1
2
3
4
5
6
7
8
9

GAU14791
Entlüftung der Teleskopgabel
WARNUNG

GWA10200
Stets beide Gabelholme entlüften, an-
dernfalls kann das Fahrverhalten und
die Stabilität beeinträchtigt werden.
Bei Fahren in extrem erschwerten Bedin-
gungen werden die Lufttemperatur und der
Druck in der Vorderradgabel ansteigen.
Dies lässt die Vorspannung der Federung
ansteigen und führt zu einer Verhärtung der
Vorderradaufhängung. Tritt dies ein, so ist
die Teleskopgabel wie folgt zu entlüften.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben.
HINWEIS

Beim Entlüften der Vorderradgabel darf dieFrontpartie des Fahrzeugs nicht belastet
sein.
2. Die Entlüftungsschrauben entfernen
und sämtliche Luft aus jedem Gabel-
holm austreten lassen.
3. Die Entlüftungsschrauben einbauen.
GAU45262
Federbein einstellen
Dieses Federbein ist mit einem Einstellring
für die Federvorspannung, einem Einstell-
rad für die Zugstufendämpfung und einer
Einstellschraube für die Druckstufendämp-
fung ausgerüstet.
ACHTUNG

GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.
Federvorspannung
Die Einstellung der Federvorspannung soll
von einer Yamaha-Fachwerkstatt ausge-
führt werden, da diese Einstellungen Spezi-
alwerkzeuge und technische Fähigkeiten
erfordern. Die vorgegebenen Einstellungen
sind unten aufgelistet.
Die Einstellung wird durch Messen des in
der Abbildung gezeigten Abstands A be-
stimmt. Verkürzen des Abstands A erhöht
die Federvorspannung; Verlängern des Ab-
stands A verringert die Federvorspannung.
1. Entlüftungsschraube
1
✼✦✥✱✴✦✴✣ ✤✩



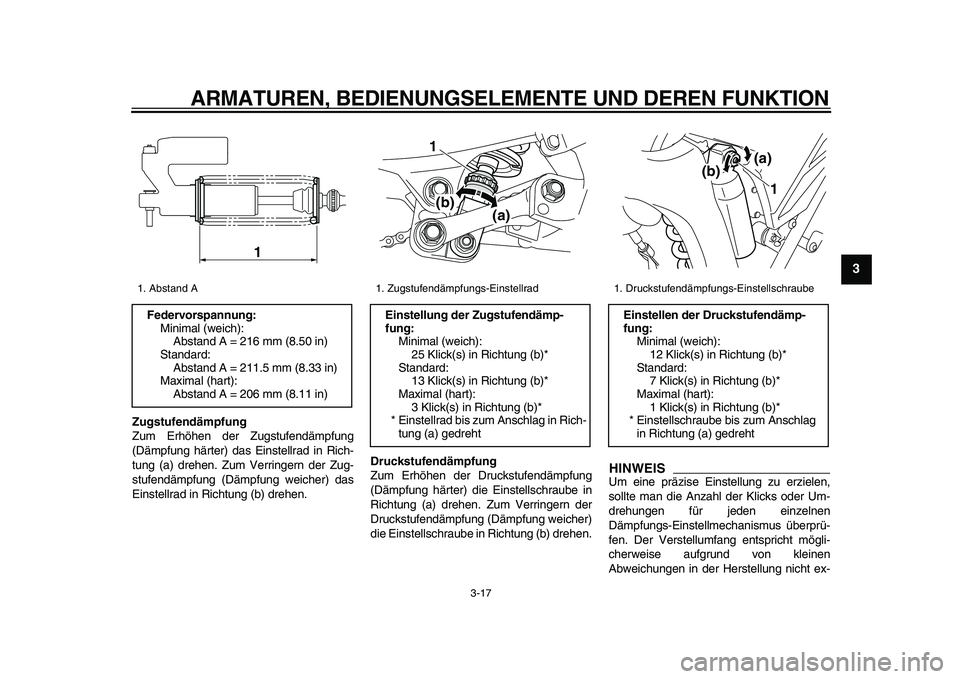

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
2
34
5
6
7
8
9

Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) das Einstellrad in Rich-
tung (a) drehen. Zum Verringern der Zug-
stufendämpfung (Dämpfung weicher) das
Einstellrad in Richtung (b) drehen.
Druckstufendämpfung
Zum Erhöhen der Druckstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Druckstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
HINWEIS

Um eine präzise Einstellung zu erzielen,
sollte man die Anzahl der Klicks oder Um-
drehungen für jeden einzelnen
Dämpfungs-Einstellmechanismus überprü-
fen. Der Verstellumfang entspricht mögli-
cherweise aufgrund von kleinen
Abweichungen in der Herstellung nicht ex-
1. Abstand A
Federvorspannung:
Minimal (weich):
Abstand A = 216 mm (8.50 in)
Standard:
Abstand A = 211.5 mm (8.33 in)
Maximal (hart):
Abstand A = 206 mm (8.11 in)
1

1. Zugstufendämpfungs-Einstellrad
Einstellung der Zugstufendämp-
fung:
Minimal (weich):
25 Klick(s) in Richtung (b)*
Standard:
13 Klick(s) in Richtung (b)*
Maximal (hart):
3 Klick(s) in Richtung (b)*
* Einstellrad bis zum Anschlag in Rich-
tung (a) gedreht
(a) (b) 1
1. Druckstufendämpfungs-Einstellschraube
Einstellen der Druckstufendämp-
fung:
Minimal (weich):
12 Klick(s) in Richtung (b)*
Standard:
7 Klick(s) in Richtung (b)*
Maximal (hart):
1 Klick(s) in Richtung (b)*
* Einstellschraube bis zum Anschlag
in Richtung (a) gedreht
1 (a)
(b)
✼✦✥✱✴✦✴✣ ✤✪



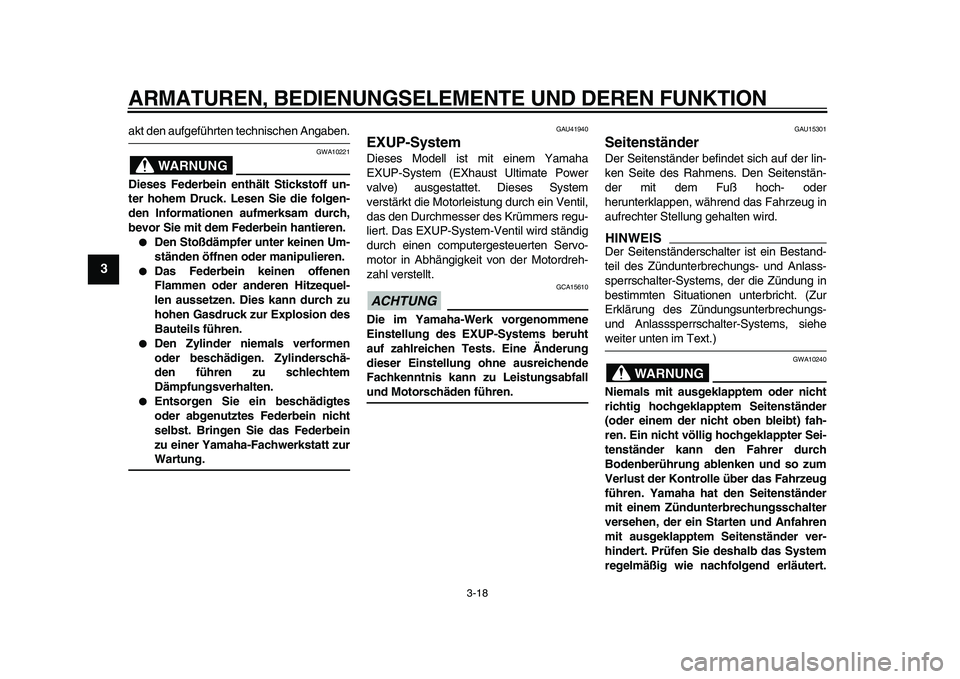

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
1
2
3
4
5
6
7
8
9

akt den aufgeführten technischen Angaben.
WARNUNG

GWA10221
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.

Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.

Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem
Dämpfungsverhalten.

Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
selbst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
GAU41940
EXUP-System
Dieses Modell ist mit einem Yamaha
EXUP-System (EXhaust Ultimate Power
valve) ausgestattet. Dieses System
verstärkt die Motorleistung durch ein Ventil,
das den Durchmesser des Krümmers regu-
liert. Das EXUP-System-Ventil wird ständig
durch einen computergesteuerten Servo-
motor in Abhängigkeit von der Motordreh-
zahl verstellt.
ACHTUNG

GCA15610
Die im Yamaha-Werk vorgenommene
Einstellung des EXUP-Systems beruht
auf zahlreichen Tests. Eine Änderung
dieser Einstellung ohne ausreichende
Fachkenntnis kann zu Leistungsabfall
und Motorschäden führen.
GAU15301
Seitenständer
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.
HINWEIS

Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe
weiter unten im Text.)
WARNUNG

GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert.
✼✦✥✱✴✦✴✣ ✤✫
