8-23
8 14. Couper le moteur, attendre au moins dix mi-
nutes, puis vérifier le niveau d’huile et faire
l’appoint, si nécessaire.
15. Reposer le cache D.
FBU23383Huile de couple conique arrière Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du carter de couple coni-
que arrière. Si une fuite est détectée, faire vérifier
le VTT par un concessionnaire Yamaha. Il faut en
outre procéder à la vérification du niveau et au
changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau de l’huile de couple coni-
que arrière
1. Placer le VTT sur une surface de niveau.N.B.Le niveau d’huile du couple conique arrière se vé-rifie le moteur froid.
2. Retirer le bouchon de remplissage de l’huile
du couple conique arrière, puis vérifier le ni-
veau d’huile dans le carter de couple conique.
N.B.L’huile doit arriver jusqu’au bord de l’orifice de rem-plissage.
3. Si l’huile n’atteint pas le bord de l’orifice de
remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.1. Huile de couple conique arrière
2. Bouchon de remplissage d’huile de couple conique arrière
3. Niveau d’huile correct
U3C263F0.book Page 23 Wednesday, May 14, 2008 9:14 PM

8-24
8Changement de l’huile de couple conique ar-
rière
1. Placer le VTT sur une surface de niveau.
2. Déposer le protège-carter de couple conique
après avoir retiré les vis.
3. Placer un bac à vidange sous le carter de cou-
ple conique arrière afin d’y recueillir l’huile
usagée.4. Retirer le bouchon de remplissage et la vis de
vidange afin de vidanger l’huile du carter de
couple conique.
5. Remettre la vis de vidange en place, puis la
serrer au couple spécifié.
6. Remplir avec de l’huile de couple conique ar-
rière du type spécifié jusqu’au bord de l’orifice
de remplissage, comme illustré. Couple de serrage :
Bouchon de remplissage d’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Protège-carter de couple conique arrière
2. Vis
1. Vis de vidange de l’huile de couple conique arrièreCouple de serrage :
Vis de vidange de l’huile de couple conique
arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3C263F0.book Page 24 Wednesday, May 14, 2008 9:14 PM

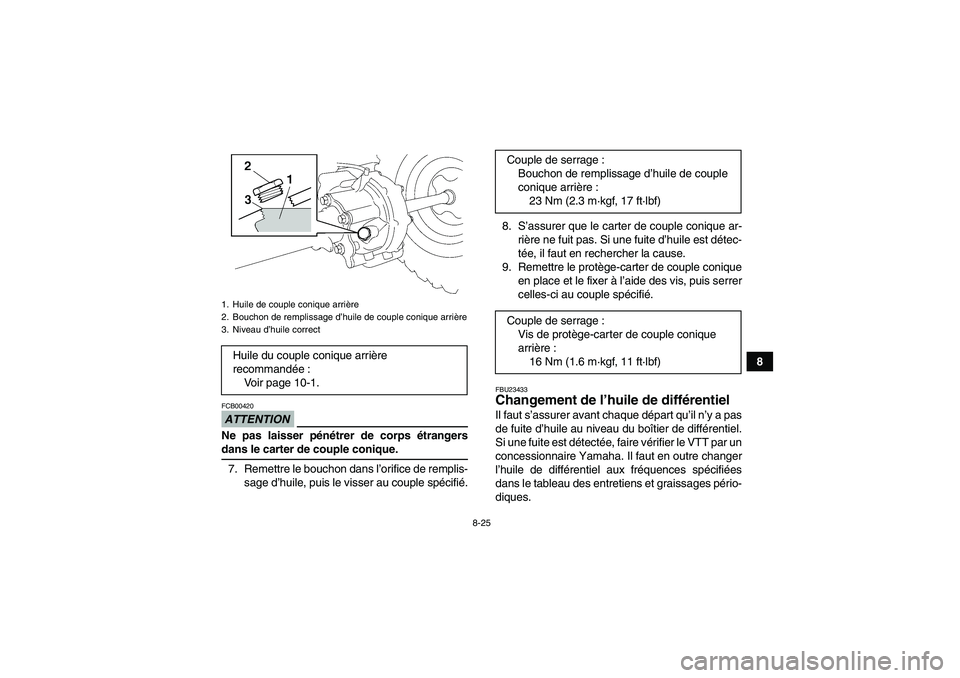

8-25
8
ATTENTIONFCB00420Ne pas laisser pénétrer de corps étrangersdans le carter de couple conique.
7. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.8. S’assurer que le carter de couple conique ar-
rière ne fuit pas. Si une fuite d’huile est détec-
tée, il faut en rechercher la cause.
9. Remettre le protège-carter de couple conique
en place et le fixer à l’aide des vis, puis serrer
celles-ci au couple spécifié.
FBU23433Changement de l’huile de différentiel Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du boîtier de différentiel.
Si une fuite est détectée, faire vérifier le VTT par un
concessionnaire Yamaha. Il faut en outre changer
l’huile de différentiel aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
1. Huile de couple conique arrière
2. Bouchon de remplissage d’huile de couple conique arrière
3. Niveau d’huile correctHuile du couple conique arrière
recommandée:
Voir page 10-1.
Couple de serrage :
Bouchon de remplissage d’huile de couple
conique arrière :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Couple de serrage :
Vis de protège-carter de couple conique
arrière :
16 Nm (1.6 m·kgf, 11 ft·lbf)
U3C263F0.book Page 25 Wednesday, May 14, 2008 9:14 PM

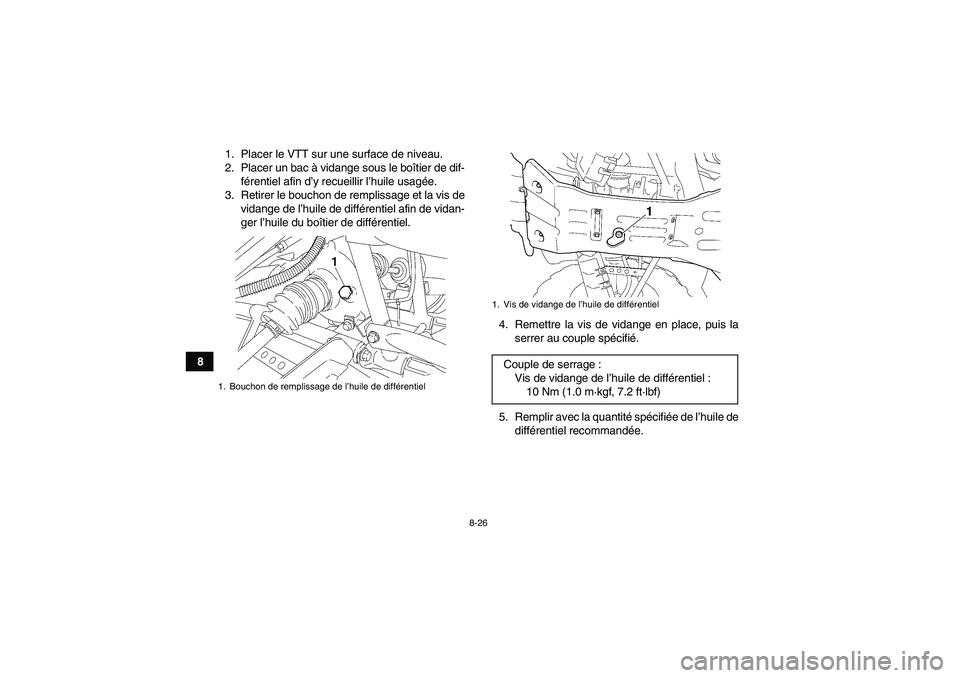

8-26
81. Placer le VTT sur une surface de niveau.
2. Placer un bac à vidange sous le boîtier de dif-
férentiel afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et la vis de
vidange de l’huile de différentiel afin de vidan-
ger l’huile du boîtier de différentiel.
4. Remettre la vis de vidange en place, puis la
serrer au couple spécifié.
5. Remplir avec la quantité spécifiée de l’huile de
différentiel recommandée.
1. Bouchon de remplissage de l’huile de différentiel
1. Vis de vidange de l’huile de différentielCouple de serrage :
Vis de vidange de l’huile de différentiel :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U3C263F0.book Page 26 Wednesday, May 14, 2008 9:14 PM

8-27
8
N.B.
Bien veiller à ne pas verser plus que la quantité
spécifiée d’huile dans le boîtier du différentiel.
Un excès d’huile provoquera un suintement par
la durite de mise à l’air pendant et après la con-
duite du véhicule.
La capacité du boîtier de différentiel étant supé-
rieure à la quantité d’huile recommandée, le ni-
veau d’huile ne peut être estimé avec précisionen regardant dans l’orifice de remplissage.ATTENTIONFCB00410Ne pas laisser pénétrer de corps étrangersdans le boîtier de différentiel.
6. Remettre le bouchon dans l’orifice de remplis-
sage d’huile, puis le visser au couple spécifié.7. S’assurer que le boîtier de différentiel ne fuit
pas. Si une fuite d’huile est détectée, il faut en
rechercher la cause.
FBU23470Liquide de refroidissement Il faut contrôler le niveau du liquide de refroidisse-
ment avant chaque départ. Il convient également
de changer le liquide de refroidissement aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.FBU27940Contrôle du niveau du liquide de refroidisse-
ment
1. Placer le VTT sur une surface de niveau.N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de latempérature du moteur. Huile de différentiel recommandée:
Voir page 10-1.
Quantité d’huile :
0.35 L (0.37 US qt, 0.31 Imp.qt)Couple de serrage :
Bouchon de remplissage de l’huile de
différentiel :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3C263F0.book Page 27 Wednesday, May 14, 2008 9:14 PM

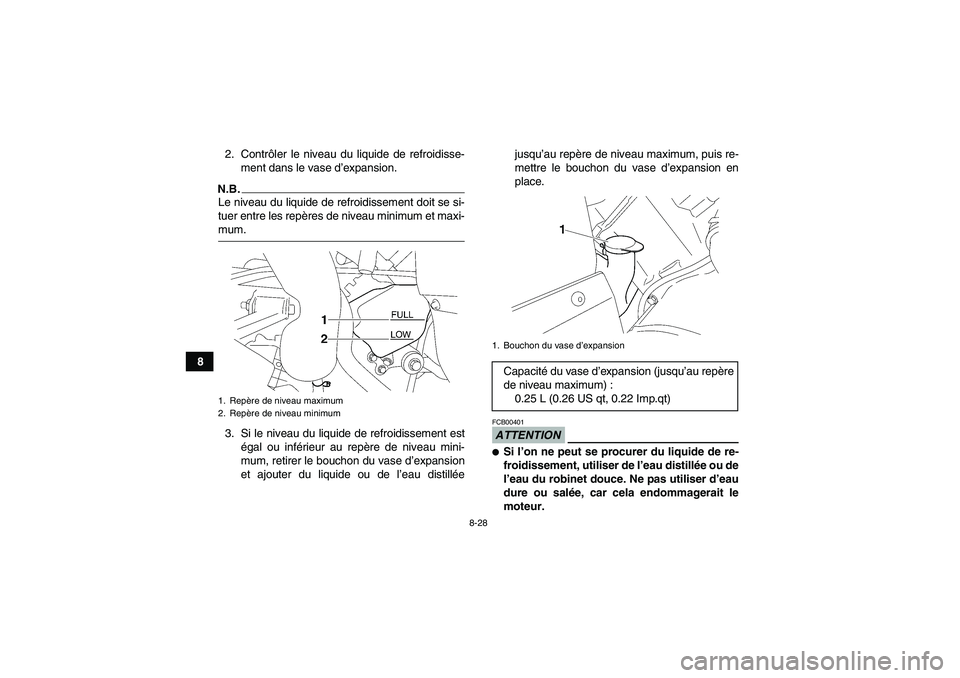

8-28
82. Contrôler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.
N.B.Le niveau du liquide de refroidissement doit se si-
tuer entre les repères de niveau minimum et maxi-mum.
3. Si le niveau du liquide de refroidissement est
égal ou inférieur au repère de niveau mini-
mum, retirer le bouchon du vase d’expansion
et ajouter du liquide ou de l’eau distilléejusqu’au repère de niveau maximum, puis re-
mettre le bouchon du vase d’expansion en
place.
ATTENTIONFCB00401
Si l’on ne peut se procurer du liquide de re-
froidissement, utiliser de l’eau distillée ou de
l’eau du robinet douce. Ne pas utiliser d’eau
dure ou salée, car cela endommagerait le
moteur.
1. Repère de niveau maximum
2. Repère de niveau minimum
1. Bouchon du vase d’expansionCapacité du vase d’expansion (jusqu’au repère
de niveau maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
U3C263F0.book Page 28 Wednesday, May 14, 2008 9:14 PM

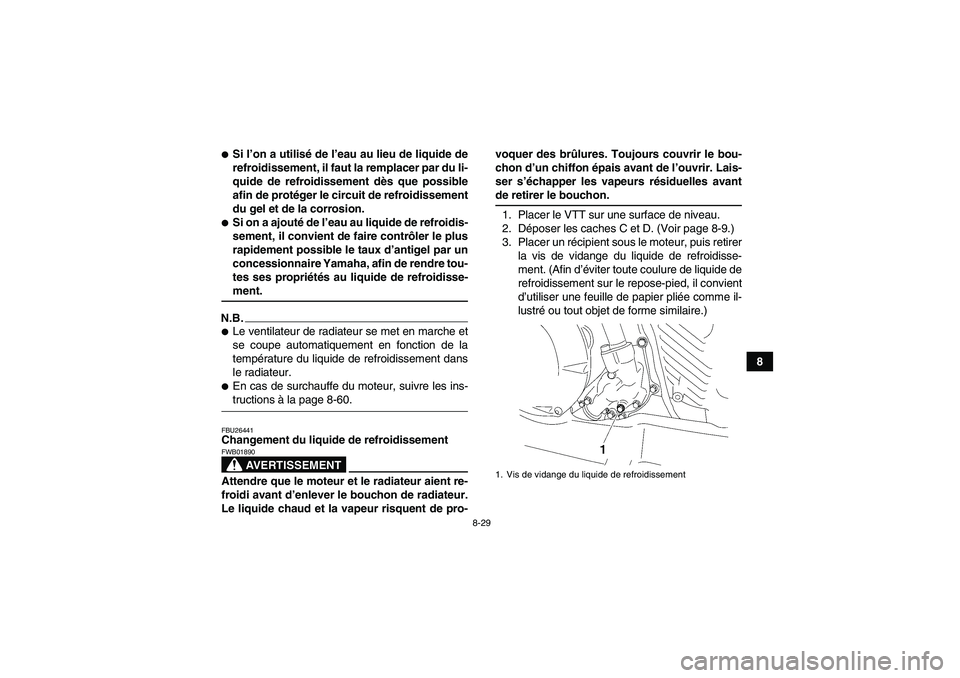

8-29
8

Si l’on a utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer par du li-
quide de refroidissement dès que possible
afin de protéger le circuit de refroidissement
du gel et de la corrosion.
Si on a ajouté de l’eau au liquide de refroidis-
sement, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par un
concessionnaire Yamaha, afin de rendre tou-
tes ses propriétés au liquide de refroidisse-ment.
N.B.
Le ventilateur de radiateur se met en marche et
se coupe automatiquement en fonction de la
température du liquide de refroidissement dans
le radiateur.
En cas de surchauffe du moteur, suivre les ins-tructions à la page 8-60.FBU26441Changement du liquide de refroidissement
AVERTISSEMENT
FWB01890Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur risquent de pro-voquer des brûlures. Toujours couvrir le bou-
chon d’un chiffon épais avant de l’ouvrir. Lais-
ser s’échapper les vapeurs résiduelles avant
de retirer le bouchon.
1. Placer le VTT sur une surface de niveau.
2. Déposer les caches C et D. (Voir page 8-9.)
3. Placer un récipient sous le moteur, puis retirer
la vis de vidange du liquide de refroidisse-
ment. (Afin d’éviter toute coulure de liquide de
refroidissement sur le repose-pied, il convient
d’utiliser une feuille de papier pliée comme il-
lustré ou tout objet de forme similaire.)1. Vis de vidange du liquide de refroidissement
U3C263F0.book Page 29 Wednesday, May 14, 2008 9:14 PM

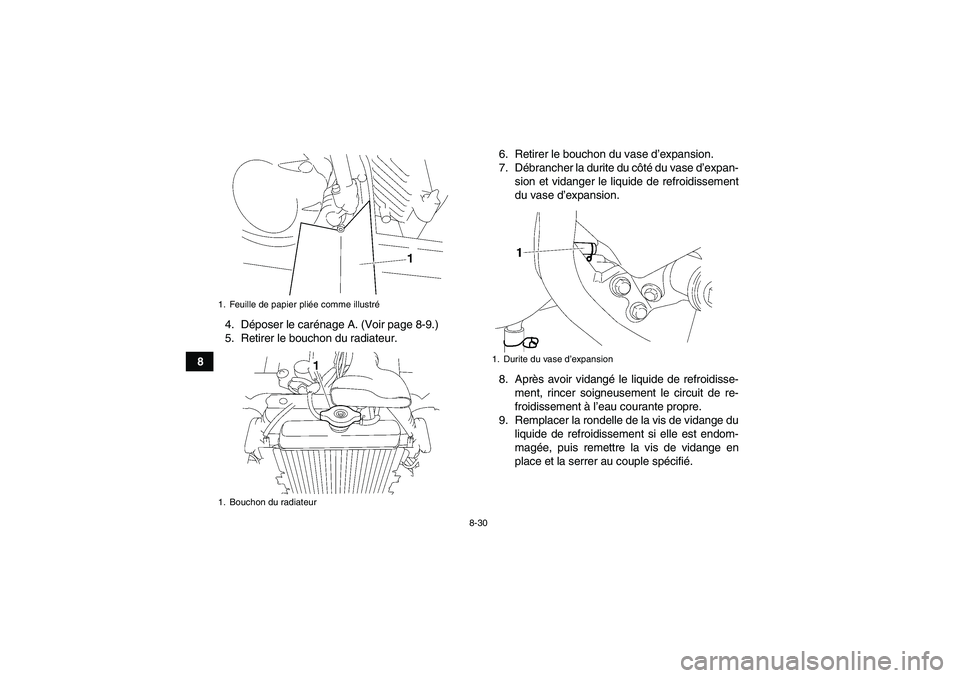

8-30
84. Déposer le carénage A. (Voir page 8-9.)
5. Retirer le bouchon du radiateur.6. Retirer le bouchon du vase d’expansion.
7. Débrancher la durite du côté du vase d’expan-
sion et vidanger le liquide de refroidissement
du vase d’expansion.
8. Après avoir vidangé le liquide de refroidisse-
ment, rincer soigneusement le circuit de re-
froidissement à l’eau courante propre.
9. Remplacer la rondelle de la vis de vidange du
liquide de refroidissement si elle est endom-
magée, puis remettre la vis de vidange en
place et la serrer au couple spécifié.
1. Feuille de papier pliée comme illustré
1. Bouchon du radiateur
1. Durite du vase d’expansion
