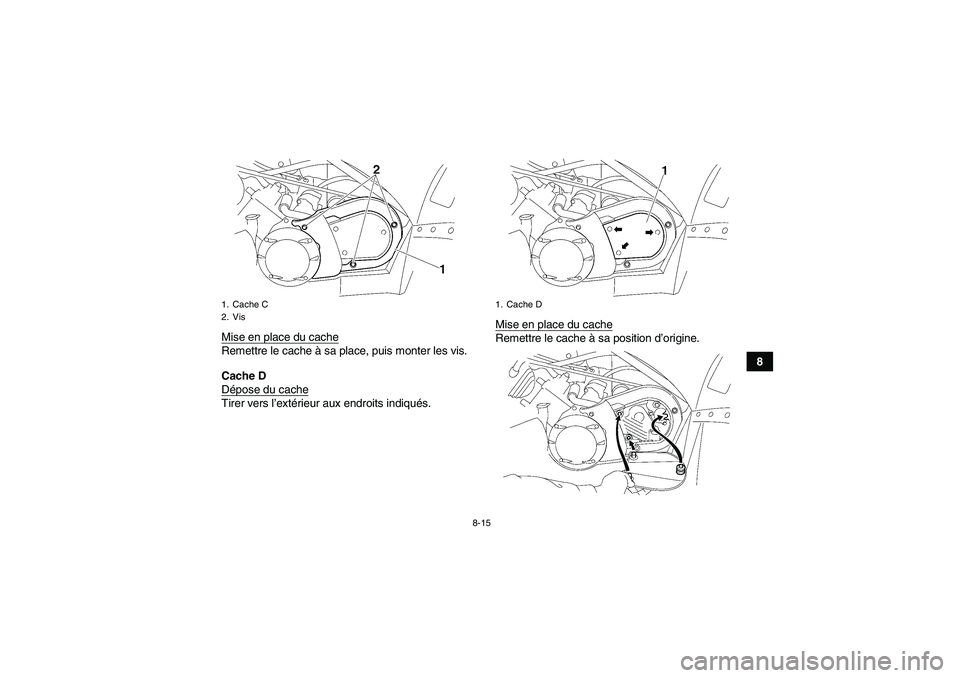

8-15
8 Mise en place du cache
Remettre le cache à sa place, puis monter les vis.
Cache D
Dépose du cacheTirer vers l’extérieur aux endroits indiqués.Mise en place du cache
Remettre le cache à sa position d’origine.
1. Cache C
2. Vis
1. Cache D
U3C263F0.book Page 15 Wednesday, May 14, 2008 9:14 PM

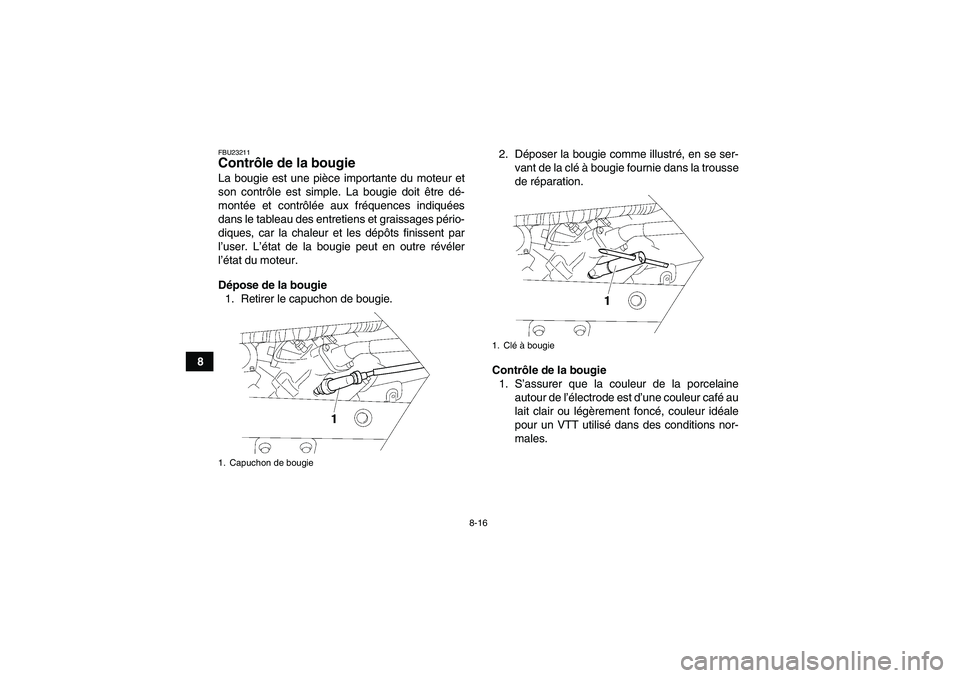

8-16
8
FBU23211Contrôle de la bougie La bougie est une pièce importante du moteur et
son contrôle est simple. La bougie doit être dé-
montée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent par
l’user. L’état de la bougie peut en outre révéler
l’état du moteur.
Dépose de la bougie
1. Retirer le capuchon de bougie.2. Déposer la bougie comme illustré, en se ser-
vant de la clé à bougie fournie dans la trousse
de réparation.
Contrôle de la bougie
1. S’assurer que la couleur de la porcelaine
autour de l’électrode est d’une couleur café au
lait clair ou légèrement foncé, couleur idéale
pour un VTT utilisé dans des conditions nor-
males.1. Capuchon de bougie
1. Clé à bougie
U3C263F0.book Page 16 Wednesday, May 14, 2008 9:14 PM

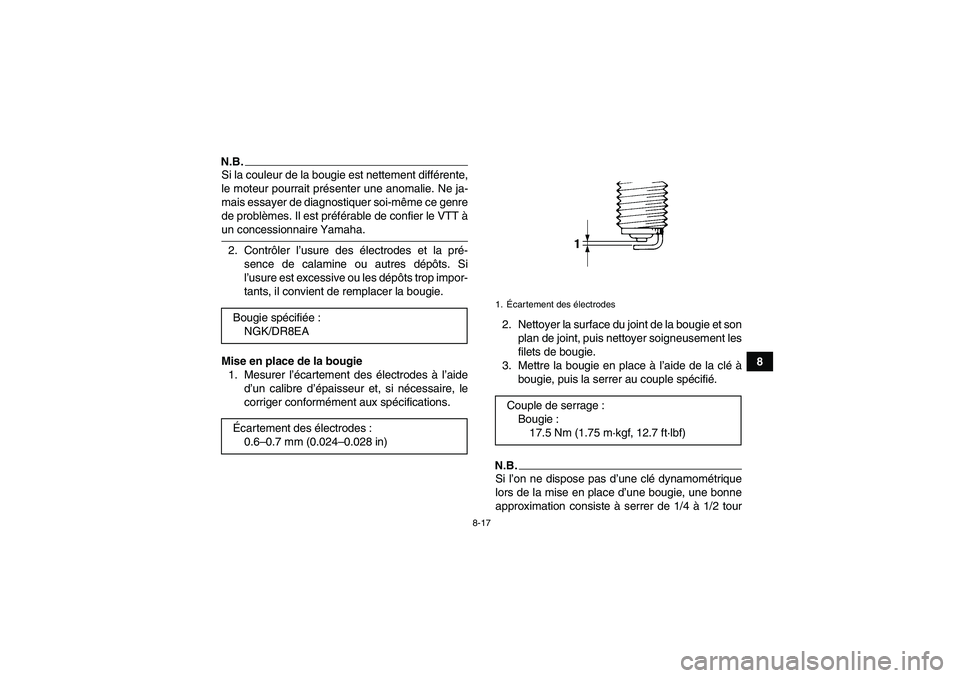

8-17
8
N.B.Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce genre
de problèmes. Il est préférable de confier le VTT àun concessionnaire Yamaha.
2. Contrôler l’usure des électrodes et la pré-
sence de calamine ou autres dépôts. Si
l’usure est excessive ou les dépôts trop impor-
tants, il convient de remplacer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des électrodes à l’aide
d’un calibre d’épaisseur et, si nécessaire, le
corriger conformément aux spécifications.2. Nettoyer la surface du joint de la bougie et son
plan de joint, puis nettoyer soigneusement les
filets de bougie.
3. Mettre la bougie en place à l’aide de la clé à
bougie, puis la serrer au couple spécifié.
N.B.Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place d’une bougie, une bonne
approximation consiste à serrer de 1/4 à 1/2 tour Bougie spécifiée:
NGK/DR8EA
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)1.Écartement des électrodesCouple de serrage :
Bougie :
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U3C263F0.book Page 17 Wednesday, May 14, 2008 9:14 PM

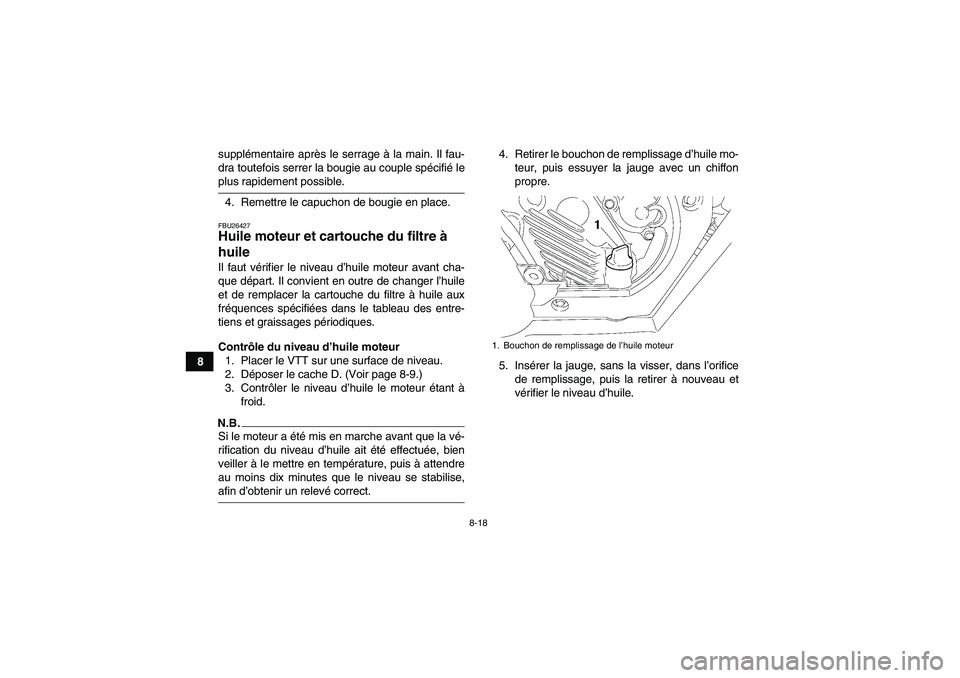

8-18
8supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible.
4. Remettre le capuchon de bougie en place.FBU26427Huile moteur et cartouche du filtre à
huile Il faut vérifier le niveau d’huile moteur avant cha-
que départ. Il convient en outre de changer l’huile
et de remplacer la cartouche du filtre à huile aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le VTT sur une surface de niveau.
2. Déposer le cache D. (Voir page 8-9.)
3. Contrôler le niveau d’huile le moteur étant à
froid.N.B.Si le moteur a été mis en marche avant que la vé-
rification du niveau d’huile ait été effectuée, bien
veiller à le mettre en température, puis à attendre
au moins dix minutes que le niveau se stabilise,afin d’obtenir un relevé correct.4. Retirer le bouchon de remplissage d’huile mo-
teur, puis essuyer la jauge avec un chiffon
propre.
5. Insérer la jauge, sans la visser, dans l’orifice
de remplissage, puis la retirer à nouveau et
vérifier le niveau d’huile.
1. Bouchon de remplissage de l’huile moteur
U3C263F0.book Page 18 Wednesday, May 14, 2008 9:14 PM

8-19
8
N.B.Le niveau d’huile moteur doit se situer entre les re-pères de niveau minimum et maximum.
6. Si le niveau d’huile moteur est inférieur ou
égal au repère de niveau minimum, ajouter de
l’huile moteur du type recommandé jusqu’au
niveau spécifié.
7. Insérer la jauge dans l’orifice de remplissage,
puis serrer le bouchon de remplissage d’huile
moteur.
8. Reposer le cache.Changement de l’huile moteur (avec ou sans
remplacement de la cartouche du filtre à huile)
1. Placer le VTT sur une surface de niveau.
2. Déposer le cache D. (Voir page 8-9.)
3. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
4. Placer un bac à vidange sous le moteur afin
d’y recueillir l’huile usagée.
5. Retirer le bouchon de remplissage d’huile mo-
teur, puis retirer la vis de vidange d’huile afin
de vidanger l’huile du carter moteur.1. Jauge
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Vis de vidange de l’huile moteur
U3C263F0.book Page 19 Wednesday, May 14, 2008 9:14 PM

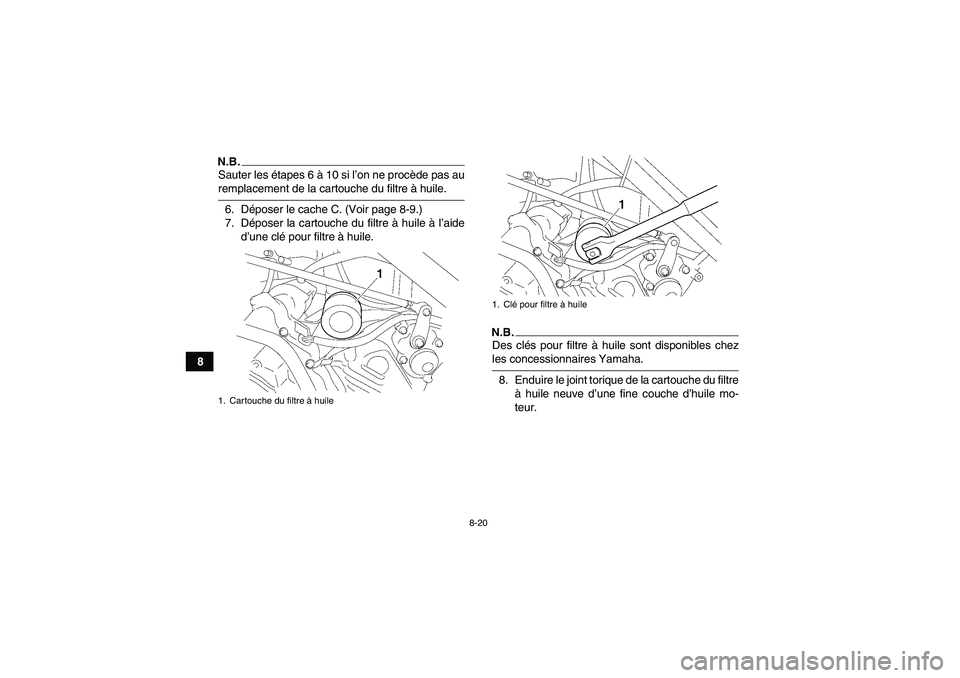

8-20
8
N.B.Sauter les étapes 6 à 10 si l’on ne procède pas auremplacement de la cartouche du filtre à huile.
6. Déposer le cache C. (Voir page 8-9.)
7. Déposer la cartouche du filtre à huile à l’aide
d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibles chezles concessionnaires Yamaha.
8. Enduire le joint torique de la cartouche du filtre
à huile neuve d’une fine couche d’huile mo-
teur.
1. Cartouche du filtre à huile
1. Clé pour filtre à huile
U3C263F0.book Page 20 Wednesday, May 14, 2008 9:14 PM

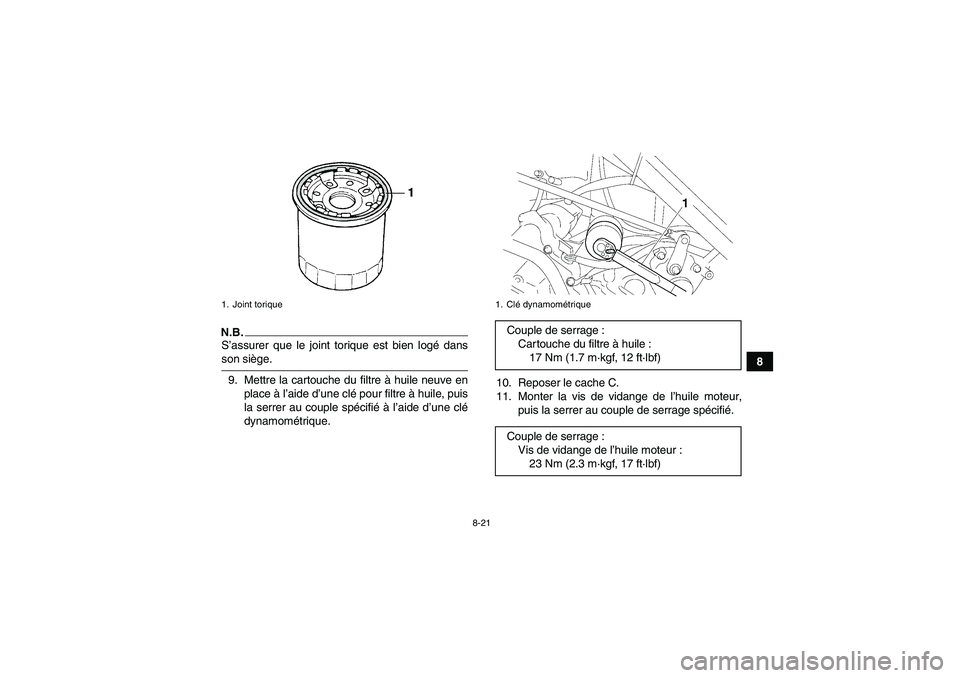

8-21
8
N.B.S’assurer que le joint torique est bien logé dansson siège.
9. Mettre la cartouche du filtre à huile neuve en
place à l’aide d’une clé pour filtre à huile, puis
la serrer au couple spécifié à l’aide d’une clé
dynamométrique.10. Reposer le cache C.
11. Monter la vis de vidange de l’huile moteur,
puis la serrer au couple de serrage spécifié.1. Joint torique
1. Clé dynamométriqueCouple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couple de serrage :
Vis de vidange de l’huile moteur :
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3C263F0.book Page 21 Wednesday, May 14, 2008 9:14 PM

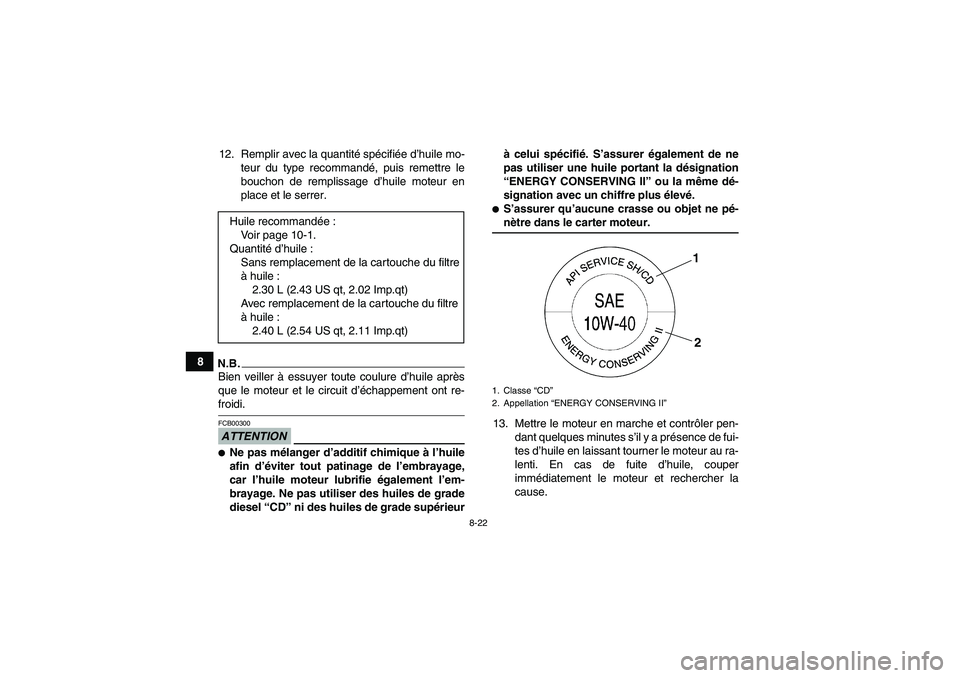

8-22
812. Remplir avec la quantité spécifiée d’huile mo-
teur du type recommandé, puis remettre le
bouchon de remplissage d’huile moteur en
place et le serrer.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-froidi.ATTENTIONFCB00300
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieurà celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.

S’assurer qu’aucune crasse ou objet ne pé-nètre dans le carter moteur.
13. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause. Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de la cartouche du filtre
à huile :
2.30 L (2.43 US qt, 2.02 Imp.qt)
Avec remplacement de la cartouche du filtre
à huile :
2.40 L (2.54 US qt, 2.11 Imp.qt)1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2
