2009 YAMAHA TTR50 Betriebsanleitungen (in German)

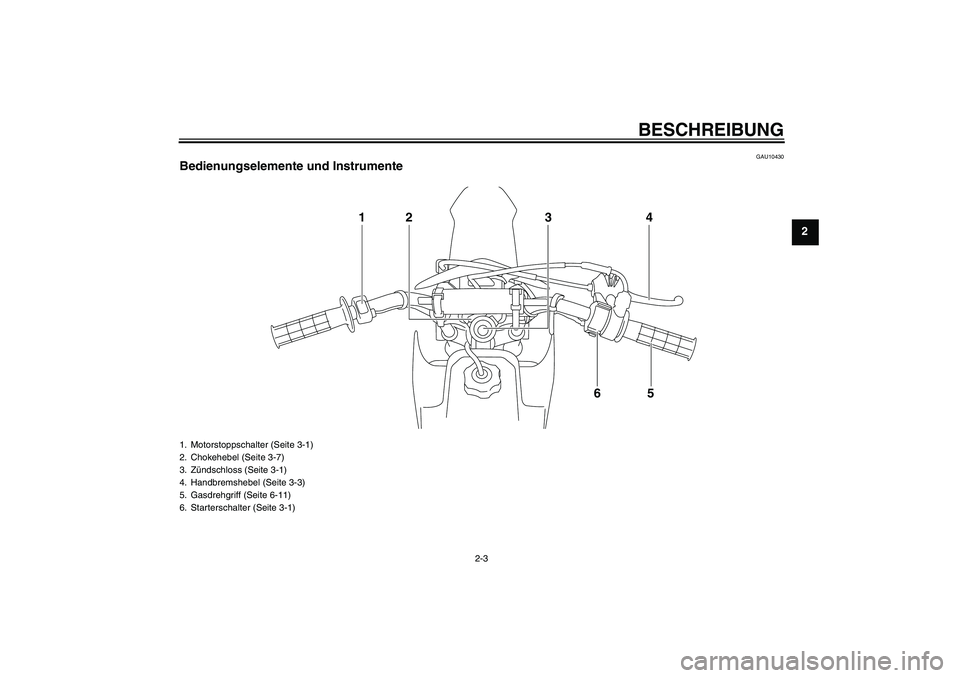

BESCHREIBUNG
2-3
2
GAU10430
Bedienungselemente und Instrumente
14
5 2
6 3
1. Motorstoppschalter (Seite 3-1)
2. Chokehebel (Seite 3-7)
3. Zündschloss (Seite 3-1)
4. Handbremshebel (Seite 3-3)
5. Gasdrehgriff (Seite 6-11)
6. Starterschalter (Seite 3-1)
U1P683G0.book Page 3 Tuesday, April 29, 2008 2:08 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

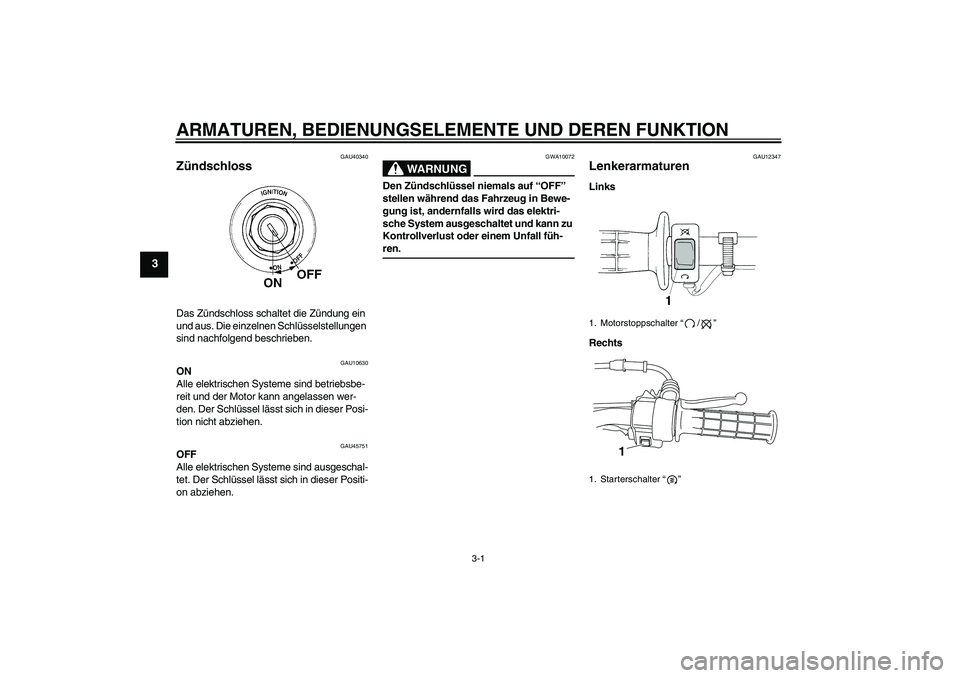

3-1
3
GAU40340
Zündschloss Das Zündschloss schaltet die Zündung ein
und aus. Die einzelnen Schlüsselstellungen
sind nachfolgend beschrieben.
GAU10630
ON
Alle elektrischen Systeme sind betriebsbe-
reit und der Motor kann angelassen wer-
den. Der Schlüssel lässt sich in dieser Posi-
tion nicht abziehen.
GAU45751
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10072
Den Zündschlüssel niemals auf “OFF”
stellen während das Fahrzeug in Bewe-
gung ist, andernfalls wird das elektri-
sche System ausgeschaltet und kann zu
Kontrollverlust oder einem Unfall füh-ren.
GAU12347
Lenkerarmaturen Links
Rechts1. Motorstoppschalter“/”
1. Starterschalter“”
1
U1P683G0.book Page 1 Tuesday, April 29, 2008 2:08 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
GAU12660
Motorstoppschalter“/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf“” stellen. Diesen Schalter
auf“” stellen, um den Motor in einem
Notfall, z. B. wenn das Fahrzeug stürzt oder
wenn der Gaszug klemmt, zu stoppen.
GAU12711
Starterschalter“”
Zum Anlassen des Motors diesen Schalter
betätigen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU39861
Drehzahlbegrenzer Ihr Motorrad wurde mit einem einstellbaren
Drehzahlbegrenzer ausgeliefert. Der Dreh-
zahlbegrenzer verhindert eine vollständige
Öffnung der Drosselklappe selbst bei maxi-
malem Stellweg des Gasdrehgriffs.
1. Die Kontermutter lockern.
2. Zur Steigerung der maximal verfügba-
ren Motorleistung und der Höchstge-
schwindigkeit des Motorrads ist die
Einstellschraube in Richtung (a) zu
drehen. Zur Minderung der maximal
verfügbaren Motorleistung und der
Höchstgeschwindigkeit des Motorrads
ist die Einstellschraube in Richtung (b)
zu drehen.
3. Die Kontermutter festziehen.
WARNUNG
GWA14401
Die unsachgemäße Einstellung des
Drehzahlbegrenzers kann eine fehlerhaf-
te Funktion der Drosselklappe verursa-
chen. Sie könnten die Kontrolle verlie-
ren, einen Unfall haben oder verletzt
werden. Drehen Sie die Einstellschraube
nicht weiter als 25 mm (0.98 in) heraus.
Immer sicher stellen, dass der Leerweg
des Gaszugs auf 3.0–5.0 mm (0.12–0.20 in) eingestellt wird. (Siehe Seite 6-11.)
1. Kontermutter
2. Einstellschraube
12
(b)
(a)
1. Nicht mehr als 25 mm (0.98 in)
1
U1P683G0.book Page 2 Tuesday, April 29, 2008 2:08 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

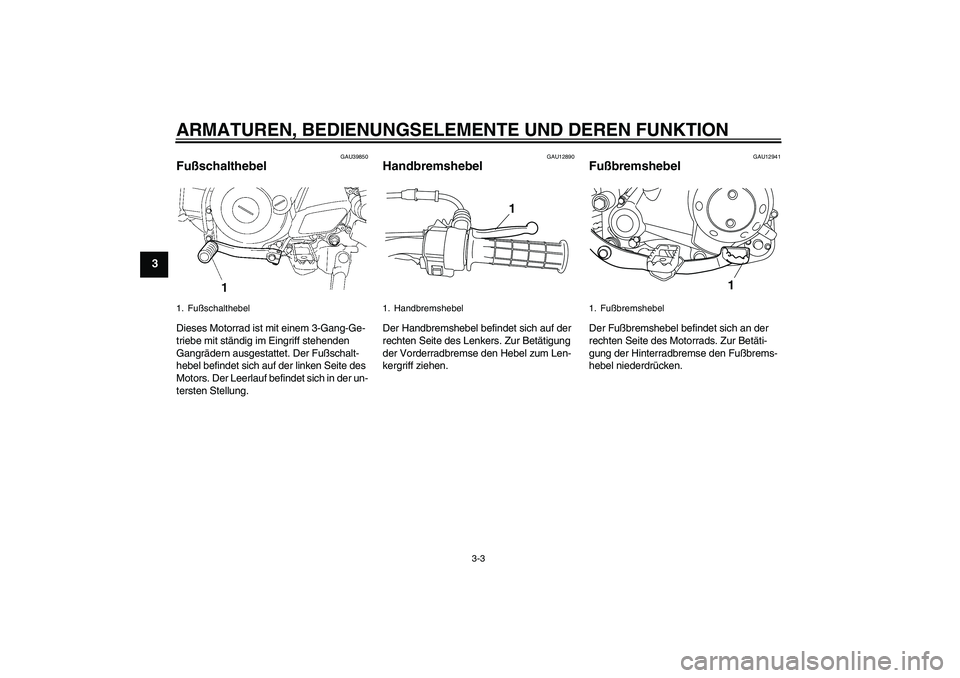

3-3
3
GAU39850
Fußschalthebel Dieses Motorrad ist mit einem 3-Gang-Ge-
triebe mit ständig im Eingriff stehenden
Gangrädern ausgestattet. Der Fußschalt-
hebel befindet sich auf der linken Seite des
Motors. Der Leerlauf befindet sich in der un-
tersten Stellung.
GAU12890
Handbremshebel Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12941
Fußbremshebel Der Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
1. Fußschalthebel
1. Handbremshebel
1
1. Fußbremshebel
1
U1P683G0.book Page 3 Tuesday, April 29, 2008 2:08 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

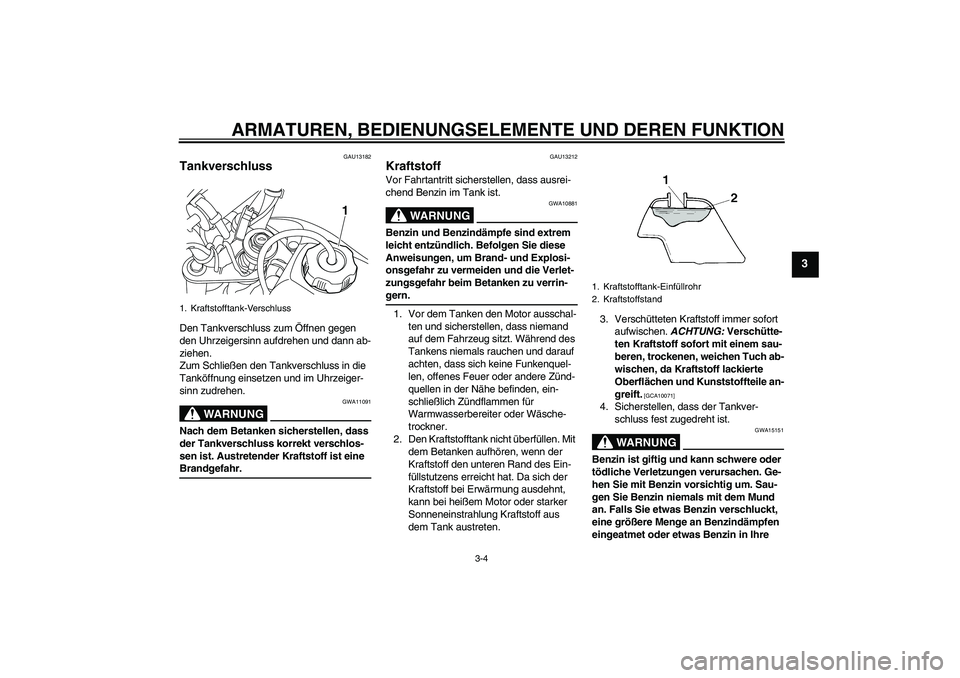

3-4
3
GAU13182
Tankverschluss Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG
GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine Brandgefahr.
GAU13212
Kraftstoff Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-gern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Mit
dem Betanken aufhören, wenn der
Kraftstoff den unteren Rand des Ein-
füllstutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starker
Sonneneinstrahlung Kraftstoff aus
dem Tank austreten.3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch ab-
wischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
1. Kraftstofftank-Verschluss
1
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
U1P683G0.book Page 4 Tuesday, April 29, 2008 2:08 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

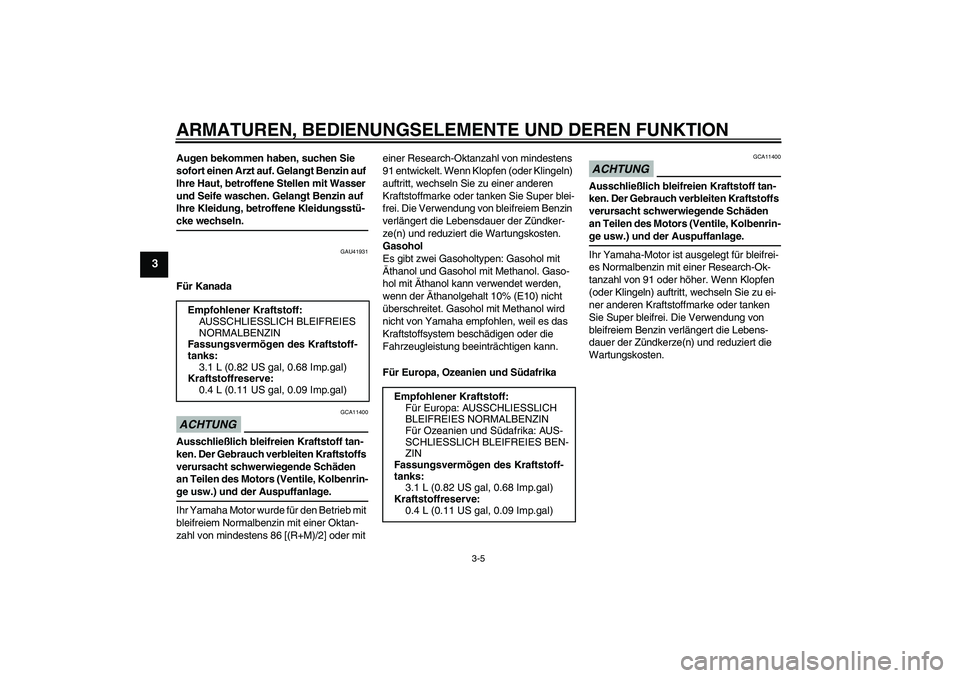

3-5
3
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-cke wechseln.
GAU41931
Für KanadaACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha Motor wurde für den Betrieb mit
bleifreiem Normalbenzin mit einer Oktan-
zahl von mindestens 86 [(R+M)/2] oder mit einer Research-Oktanzahl von mindestens
91 entwickelt. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie Super blei-
frei. Die Verwendung von bleifreiem Benzin
verlängert die Lebensdauer der Zündker-
ze(n) und reduziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
Für Europa, Ozeanien und Südafrika
ACHTUNG
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten. Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
3.1 L (0.82 US gal, 0.68 Imp.gal)
Kraftstoffreserve:
0.4 L (0.11 US gal, 0.09 Imp.gal)
Empfohlener Kraftstoff:
Für Europa: AUSSCHLIESSLICH
BLEIFREIES NORMALBENZIN
Für Ozeanien und Südafrika: AUS-
SCHLIESSLICH BLEIFREIES BEN-
ZIN
Fassungsvermögen des Kraftstoff-
tanks:
3.1 L (0.82 US gal, 0.68 Imp.gal)
Kraftstoffreserve:
0.4 L (0.11 US gal, 0.09 Imp.gal)
U1P683G0.book Page 5 Tuesday, April 29, 2008 2:08 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

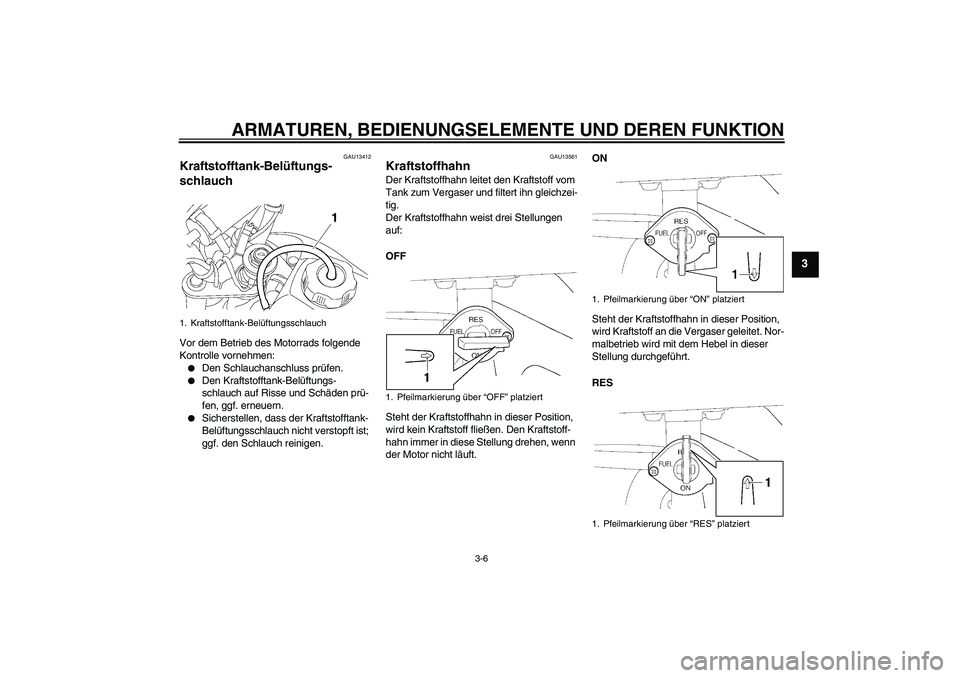

3-6
3
GAU13412
Kraftstofftank-Belüftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss prüfen.


Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.


Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
GAU13561
Kraftstoffhahn Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist drei Stellungen
auf:
OFF
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft.ON
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
RES
1. Kraftstofftank-Belüftungsschlauch
1. Pfeilmarkierung über “OFF” platziert
1. Pfeilmarkierung über “ON” platziert
1. Pfeilmarkierung über “RES” platziert
U1P683G0.book Page 6 Tuesday, April 29, 2008 2:08 PM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

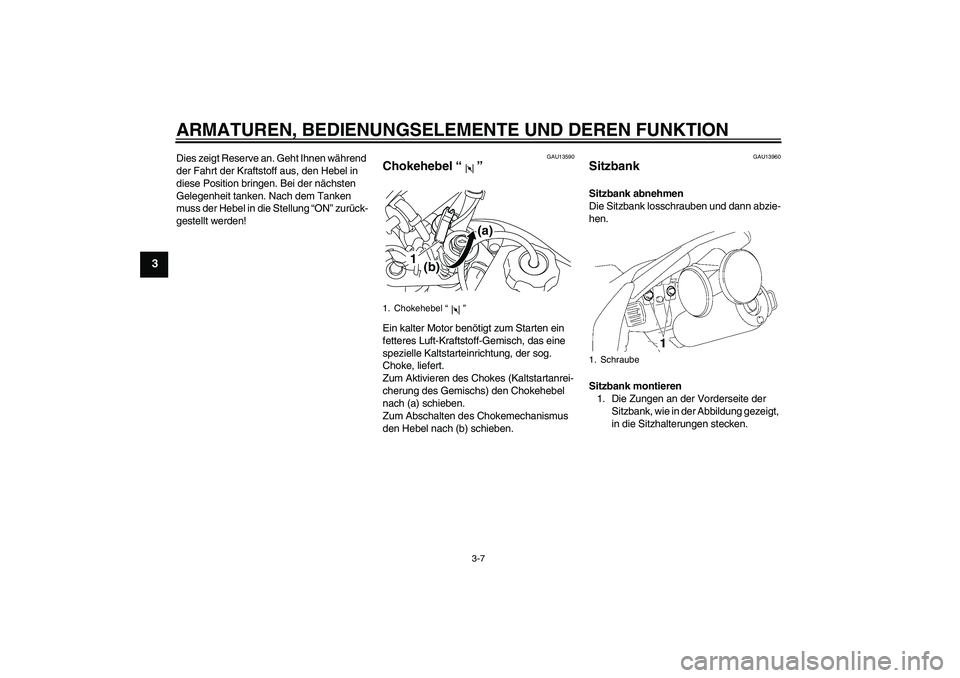

3-7
3
Dies zeigt Reserve an. Geht Ihnen während
der Fahrt der Kraftstoff aus, den Hebel in
diese Position bringen. Bei der nächsten
Gelegenheit tanken. Nach dem Tanken
muss der Hebel in die Stellung “ON” zurück-
gestellt werden!
GAU13590
Chokehebel“” Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU13960
Sitzbank Sitzbank abnehmen
Die Sitzbank losschrauben und dann abzie-
hen.
Sitzbank montieren
1. Die Zungen an der Vorderseite der
Sitzbank, wie in der Abbildung gezeigt,
in die Sitzhalterungen stecken.
1. Chokehebel“”
1
(a)
(b)
1. Schraube
