COMMANDES ET INSTRUMENTS
3-2
2
34
5
6
7
8
9

sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-
quer des interférences.
FAU10471
Contacteur à clé/antivol
Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction.
N.B.

Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU34121
ON (marche)
Tous les circuits électriques sont sous ten-
sion ; l’éclairage des instruments, le feu ar-
rière, l’éclairage de la plaque
d’immatriculation et les veilleuses s’allu-ment, et le moteur peut être mis en marche.
La clé ne peut être retirée.
N.B.

Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournée
sur “OFF” ou que la béquille latérale soit dé-
ployée.
FAU10661
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT

FWA10061
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que la
moto est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-
hicule et être la cause d’un accident.
FAU10681
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
Blocage de la direction
1. Tourner le guidon tout à fait vers la






COMMANDES ET INSTRUMENTS
3-3
1
2
3
4
5
6
7
8
9

gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.
Déblocage de la direction
Appuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.

FAU10941
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation et
les veilleuses sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits
électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION

FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
FAU11003
Témoins et témoins d’alerte
FAU11030
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11080
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU43021
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du circuit élec-
trique contrôlant le moteur. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Si le témoin d’alerte ne s’allu-
me pas pendant quelques secondes, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
N.B.

Ce témoin d’alerte s’allume lorsque la clé
de contact est tournée à la position “ON”, et
lorsque le bouton du démarreur est action-
né. Cela n’indique donc pas une panne.
FAU43031
Témoin d’alerte du système ABS “ ”
(pour modèle à ABS)
ATTENTION

FCA10831
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, il se peut qu’il y ait un problème au ni-
veau du système ABS. Dans ce cas, il
convient de faire vérifier le circuit électri-
1. Témoin des clignotants “ ” et “ ”
2. Témoin de feu de route “ ”
3. Témoin d’alerte du système antiblocage
des roues (ABS) “ ” (pour modèle muni
de freins ABS)
4. Témoin de l’immobilisateur antivol
5. Témoin d’alerte de panne moteur “ ”
1
3
1
2
4
5
ABS
ABS






COMMANDES ET INSTRUMENTS
3-4
2
34
5
6
7
8
9

que par un concessionnaire Yamaha.
Les explications au sujet du système ABS
se trouvent à la page 3-14.
Le contrôle du circuit électrique du témoin
d’alerte s’effectue en plaçant le coupe-cir-
cuit du moteur sur “ ”, puis en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre. Si le témoin d’alerte ne s’allume
pas, faire contrôler le circuit électrique par
un concessionnaire Yamaha.
AVERTISSEMENT

FWA11350
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, le système ABS se désactive et le frei-
nage retourne au système
conventionnel. Veiller, par conséquent,
à ne pas bloquer la roue en cas de freina-
ge brusque.
N.B.

Le témoin d’alerte du système ABS pourrait
s’allumer lorsque l’on donne des gaz alors
que le scooter est sur sa béquille centrale. Il
ne s’agit pas dans ce cas d’une anomalie.
FAU38621
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuitélectrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois ar-
mé.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. (Les explica-
tions au sujet du système embarqué de
diagnostic de pannes se trouvent à la page
3-10.)
FAU11601
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro.
1. Compteur de vitesse
1






COMMANDES ET INSTRUMENTS
3-5
1
2
3
4
5
6
7
8
9

FAU44981

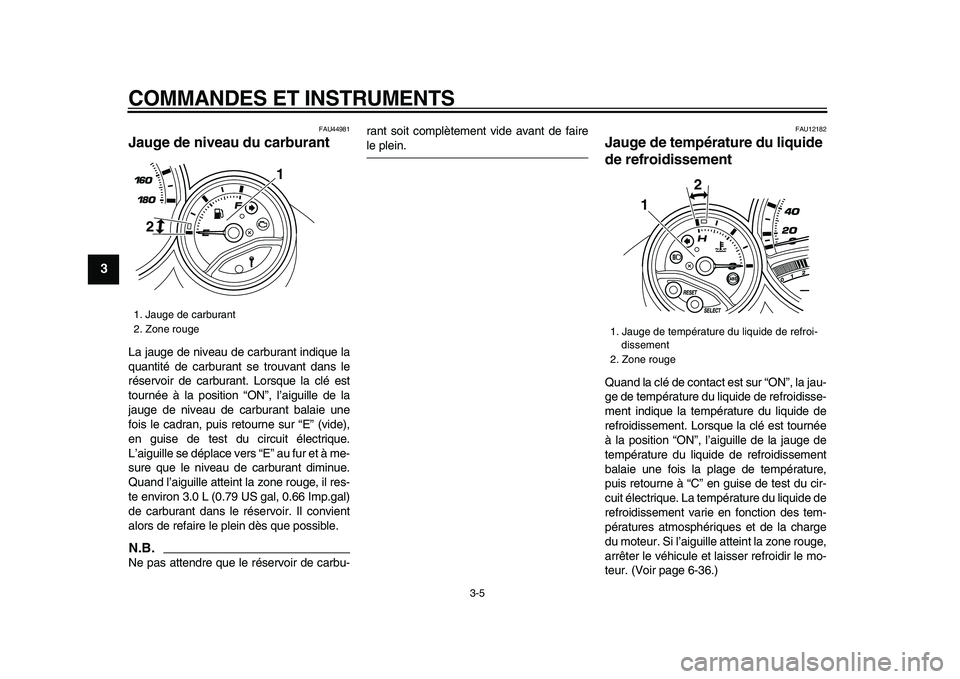

Jauge de niveau du carburant
La jauge de niveau de carburant indique la
quantité de carburant se trouvant dans le
réservoir de carburant. Lorsque la clé est
tournée à la position “ON”, l’aiguille de la
jauge de niveau de carburant balaie une
fois le cadran, puis retourne sur “E” (vide),
en guise de test du circuit électrique.
L’aiguille se déplace vers “E” au fur et à me-
sure que le niveau de carburant diminue.
Quand l’aiguille atteint la zone rouge, il res-
te environ 3.0 L (0.79 US gal, 0.66 Imp.gal)
de carburant dans le réservoir. Il convient
alors de refaire le plein dès que possible.
N.B.

Ne pas attendre que le réservoir de carbu-rant soit complètement vide avant de faire
le plein.
FAU12182
Jauge de température du liquide
de refroidissement
Quand la clé de contact est sur “ON”, la jau-
ge de température du liquide de refroidisse-
ment indique la température du liquide de
refroidissement. Lorsque la clé est tournée
à la position “ON”, l’aiguille de la jauge de
température du liquide de refroidissement
balaie une fois la plage de température,
puis retourne à “C” en guise de test du cir-
cuit électrique. La température du liquide de
refroidissement varie en fonction des tem-
pératures atmosphériques et de la charge
du moteur. Si l’aiguille atteint la zone rouge,
arrêter le véhicule et laisser refroidir le mo-
teur. (Voir page 6-36.)
1. Jauge de carburant
2. Zone rouge
1
2

1. Jauge de température du liquide de refroi-
dissement
2. Zone rouge
2
1






COMMANDES ET INSTRUMENTS
3-6
2
34
5
6
7
8
9
ATTENTION

FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
FAU44966

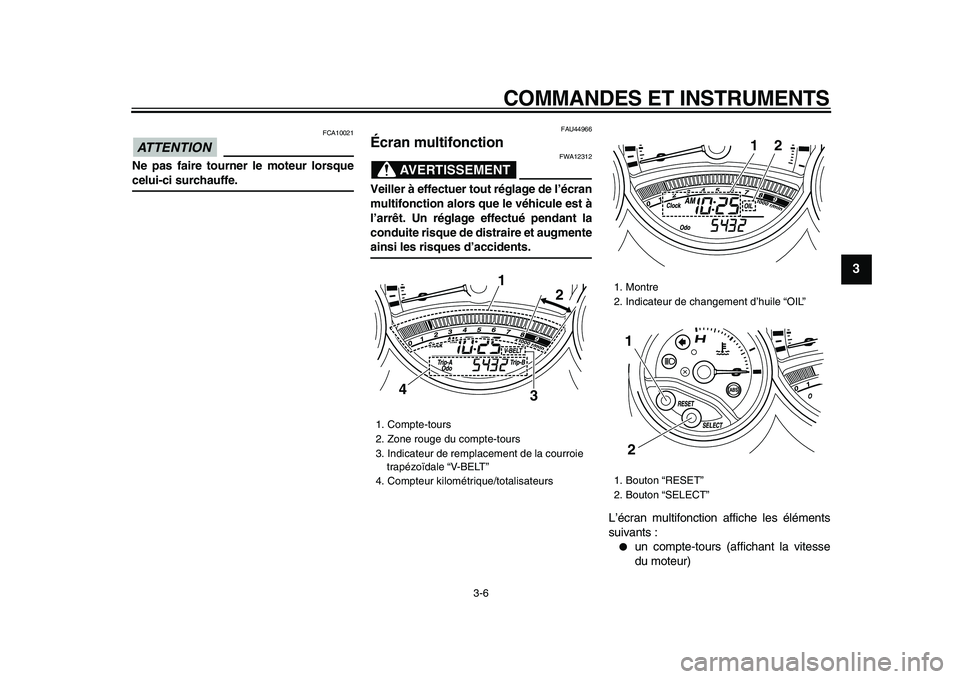

Écran multifonction
AVERTISSEMENT

FWA12312
Veiller à effectuer tout réglage de l’écran
multifonction alors que le véhicule est à
l’arrêt. Un réglage effectué pendant la
conduite risque de distraire et augmente
ainsi les risques d’accidents.
L’écran multifonction affiche les éléments
suivants :
●
un compte-tours (affichant la vitesse
du moteur)
1. Compte-tours
2. Zone rouge du compte-tours
3. Indicateur de remplacement de la courroie
trapézoïdale “V-BELT”
4. Compteur kilométrique/totalisateurs
1
2
3
4

1. Montre
2. Indicateur de changement d’huile “OIL”
1. Bouton “RESET”
2. Bouton “SELECT”
1
2
1
2






COMMANDES ET INSTRUMENTS
3-7
1
2
3
4
5
6
7
8
9

●
un compteur kilométrique (affichant la
distance totale parcourue)
●
deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)
●
un totalisateur de la réserve (affichant
la distance parcourue depuis que le ni-
veau de carburant est descendu à en-
viron 3.0 L (0.79 US gal, 0.66 Imp.gal))
●
un système embarqué de diagnostic
de pannes
●
une montre
●
un compteur de changement d’huile
(affichant la distance parcourue de-
puis le dernier changement d’huile)
●
un compteur de remplacement de la
courroie trapézoïdale (affichant la dis-
tance parcourue depuis le dernier
remplacement de la courroie)
N.B.

●
Veiller à tourner la clé à la position
“ON” avant d’utiliser les boutons de sé-
lection “SELECT” et de remise à zéro
“RESET”.
●
Lorsque la clé est tournée à la position
“ON”, tous les segments de l’écran
multifonction s’affichent progressive-
ment l’un après l’autre, puis s’étei-
gnent en guise de test des circuits
électriques.

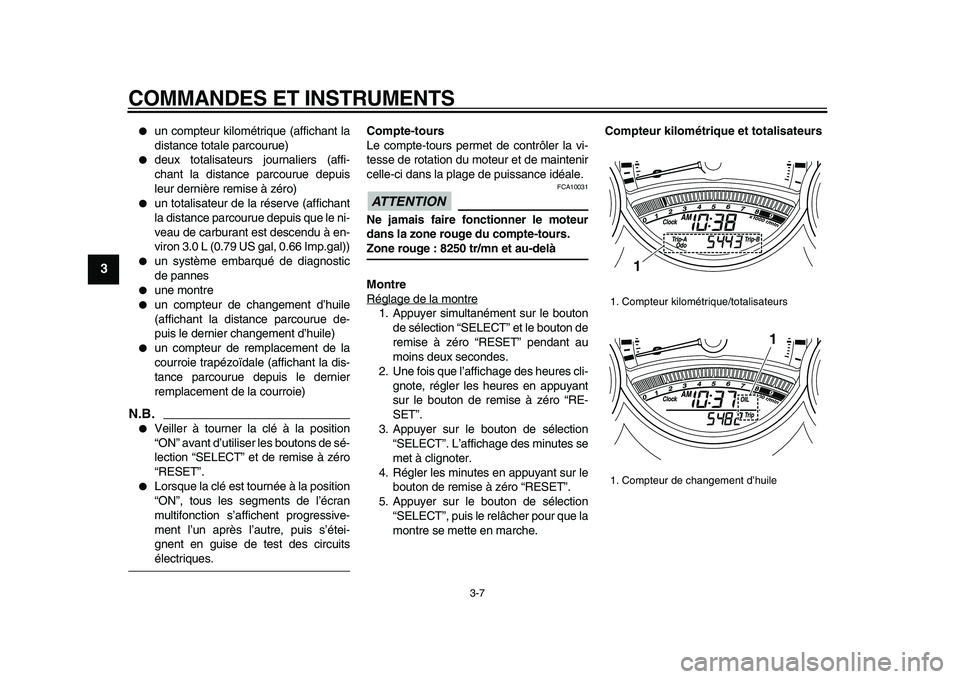

Compte-tours
Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
ATTENTION

FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 8250 tr/mn et au-delà
Montre
Réglage de la montre
1. Appuyer simultanément sur le bouton
de sélection “SELECT” et le bouton de
remise à zéro “RESET” pendant au
moins deux secondes.
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton de remise à zéro “RE-
SET”.
3. Appuyer sur le bouton de sélection
“SELECT”. L’affichage des minutes se
met à clignoter.
4. Régler les minutes en appuyant sur le
bouton de remise à zéro “RESET”.
5. Appuyer sur le bouton de sélection
“SELECT”, puis le relâcher pour que la
montre se mette en marche.
Compteur kilométrique et totalisateurs

1. Compteur kilométrique/totalisateurs
1. Compteur de changement d’huile
1
1






COMMANDES ET INSTRUMENTS
3-8
2
34
5
6
7
8
9

Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique et
totalisateurs) dans l’ordre suivant :
Odo
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-
BELT Trip
→
Odo
Lorsqu’il reste à peu près 3.0 L (0.79 US
gal, 0.66 Imp.gal) de carburant dans le ré-
servoir, l’écran passe automatiquement en
mode d’affichage de la réserve “F Trip” et
affiche la distance parcourue à partir de cet
instant. Dans ce cas, l’affichage des comp-
teurs (compteur kilométrique et totalisa-
teurs) se modifie comme suit à la pression
sur le bouton de sélection “SELECT” :
Odo
→
F Trip
→
Trip-A
→
Trip-B
→
OIL Trip
→
V-BELT Trip
→
OdoPour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT” jusqu’à ce que “F Trip”,
“Trip-A” ou “Trip-B” s’affiche. Appuyer en-
suite pendant au moins une seconde sur le
bouton de remise à zéro “RESET” alors que
“F Trip”, “Trip-A” ou “Trip-B” clignote. Si,
une fois le plein de carburant effectué, la re-
mise à zéro du totalisateur de la réserve
n’est pas effectuée manuellement, elle s’ef-
fectue automatiquement et l’affichage re-
tourne au mode affiché précédemment
après que le véhicule a parcouru une dis-
tance d’environ 5 km (3 mi).
N.B.

Une fois que l’on a appuyé sur le bouton
“RESET”, l’affichage ne peut plus retourner
en mode de la réserve “F Trip”.
Indicateur de changement d’huile “OIL”
Cet indicateur se met à clignoter après
1000 km (600 mi) d’utilisation, puis à 5000
km (3000 mi), puis tous les 5000 km (3000
mi) par la suite, afin de signaler que l’huile
moteur doit être remplacée.
Après avoir changé l’huile moteur, réinitia-
liser l’indicateur de changement d’huile.
Pour remettre cet indicateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT” jusqu’à ce que “OIL Trip”
s’affiche, puis appuyer sur le bouton de re-
mise à zéro “RESET” pendant au moins 1
seconde. Lorsqu’on appuie sur le bouton de
remise à zéro “RESET”, “OIL Trip” se met à
clignoter. Alors que “OIL Trip” clignote, ap-
puyer pendant au moins 3 secondes sur le
bouton de remise à zéro “RESET”.
Si le changement d’huile moteur est effec-
1. Compteur de remplacement de la courroie
trapézoïdale
1

1. Totalisateur de la réserve
1

1. Indicateur de changement d’huile “OIL”
1






COMMANDES ET INSTRUMENTS
3-9
1
2
3
4
5
6
7
8
9

tué avant que l’indicateur de changement
d’huile “OIL” ne s’allume (c.-à-d. avant
d’avoir atteint l’échéance du changement
d’huile recommandée), ne pas oublier de
réinitialiser l’indicateur afin qu’il signale cor-
rectement la prochaine échéance.
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la mé-
thode ci-après.
1. Mettre le coupe-circuit du moteur à la
position “ ”, puis tourner la clé de
contact sur “ON”.
2. L’indicateur de changement d’huile
doit s’allumer pendant quelques se-
condes, puis s’éteindre.
3. Si l’indicateur de changement d’huile
ne s’allume pas, faire contrôler le cir-
cuit électrique par un concessionnaire
Yamaha.
Indicateur de remplacement de la cour-
roie trapézoïdale “V-BELT”
Cet indicateur clignote tous les 20000 km
(12500 mi) afin de signaler la nécessité du
remplacement de la courroie trapézoïdale.
Après avoir remplacé la courroie trapézoï-
dale, réinitialiser l’indicateur de remplace-
ment de la courroie. Pour remettre cet
indicateur à zéro, le sélectionner en ap-
puyant sur le bouton de sélection “SELECT”
jusqu’à ce que “V-BELT Trip” s’affiche, puis
appuyer sur le bouton de remise à zéro
“RESET” pendant au moins 1 seconde.
Lorsqu’on appuie sur le bouton de remise à
zéro “RESET”, “V-BELT Trip” se met à cli-
gnoter. Alors que “V-BELT Trip” clignote,
appuyer pendant au moins 3 secondes sur
le bouton de remise à zéro “RESET”.Si le remplacement de la courroie trapézoï-
dale est effectué avant que l’indicateur de
remplacement “V-BELT” ne s’allume (c.-à-
d. avant d’avoir atteint l’échéance du rem-
placement recommandée), ne pas oublier
de réinitialiser l’indicateur afin qu’il signale
correctement la prochaine échéance.
Contrôler le bon fonctionnement du circuit
électrique de l’indicateur en suivant la mé-
thode ci-après.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position “ ”.
2. L’indicateur de remplacement de la
courroie trapézoïdale doit s’allumer
pendant quelques secondes, puis
s’éteindre.
3. Si l’indicateur de remplacement de la
courroie trapézoïdale ne s’allume pas,
faire contrôler le circuit électrique par
un concessionnaire Yamaha.
1. Indicateur de remplacement de la courroie
trapézoïdale “V-BELT”
1
