2009 YAMAHA TDM 900 Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-21
2
3
4
5
67
8
9

SAU21960
Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
●
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar
ni la más mínima reparación en una
rueda. Una rueda deformada o agrie-
tada debe sustituirse.
●
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
●
Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU22042
Ajuste del juego libre de la
maneta de embrague
El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, de ser necesario, ajústelo del modo
siguiente.
1. Desplace la cubierta de goma hacia la
maneta de embrague.
2. Afloje la contratuerca.
3. Para incrementar el juego libre de la
maneta de embrague gire el perno de
ajuste en la dirección (a). Para reducir
el juego libre de la maneta de embra-gue gire el perno de ajuste en la direc-
ción (b).
NOTA

Si con el procedimiento descrito no consi-
gue obtener el juego libre especificado de la
maneta de embrague, apriete la contratuer-
ca y omita el resto del procedimiento. De lo
contrario, proceda del modo siguiente.
4. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
5. Afloje la contratuerca en el cárter.
6. Para incrementar el juego libre de la
maneta de embrague gire la tuerca de
ajuste en la dirección (a). Para reducir
1. Contratuerca (maneta del embrague)
2. Perno de ajuste del juego libre de la
maneta de embrague
3. Juego libre de la maneta de embrague
12
3
(a)
(b)

1. Contratuerca (cárter)
2. Tuerca de ajuste del juego libre de la
maneta de embrague (cárter)
12
(a)(b)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-22
1
2
3
4
5
6
7
8
9

el juego libre de la maneta de embra-
gue gire la tuerca de ajuste en la direc-
ción (b).
7. Apriete la contratuerca en la maneta
de embrague y el cárter.
8. Desplace la cubierta de goma a su po-
sición original.
SAU22272
Ajuste del interruptor de la luz de
freno trasero
La luz de freno trasero, que se activa con el
pedal de freno, debe encenderse justo an-
tes de que la frenada tenga efecto. Si es ne-
cesario, ajuste el interruptor de la luz de
freno trasero del modo siguiente.
Gire la tuerca de ajuste del interruptor de la
luz del freno trasero mientras sostiene el in-
terruptor en su sitio. Para que la luz de freno
se encienda antes, gire la tuerca de ajuste
en la dirección (a). Para que la luz de freno
se encienda más tarde, gire la tuerca de
ajuste en la dirección (b).
SAU22390
Comprobación de las pastillas
de freno delantero y trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22420
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe la ra-
nura indicadora de desgaste. Si una pastilla
de freno se ha desgastado hasta el punto
en que la ranura indicadora de desgaste ha
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste del interruptor de la luz
del freno trasero
1
2 (a)(b)

1. Ranura indicadora de desgaste de la
pastilla de freno
1

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-23
2
3
4
5
67
8
9

desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22500
Pastillas de freno trasero
Compruebe el estado de las pastillas de fre-
no trasero y mida el espesor del forro. Si al-
guna pastilla de freno está dañada o si el
espesor del forro es inferior a 0.8 mm (0.03
in), solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas.
SAU38640
Comprobación del líquido de
freno
Freno delantero
Freno trasero (para TDM900)Freno trasero (para TDM900A)
Si el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de conducir, verifique que el líquido
de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido se-
gún sea necesario. Un nivel bajo de líquido
de freno puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el siste-
ma de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están
desgastadas y si el sistema de frenos pre-
senta alguna fuga.
NOTA

Para TDM900A, el depósito del líquido de
freno trasero está situado bajo el asiento.
1. Espesor del forro
1

1. Marca de nivel mínimo
1. Marca de nivel mínimo
1
1

1. Marca de nivel mínimo
1

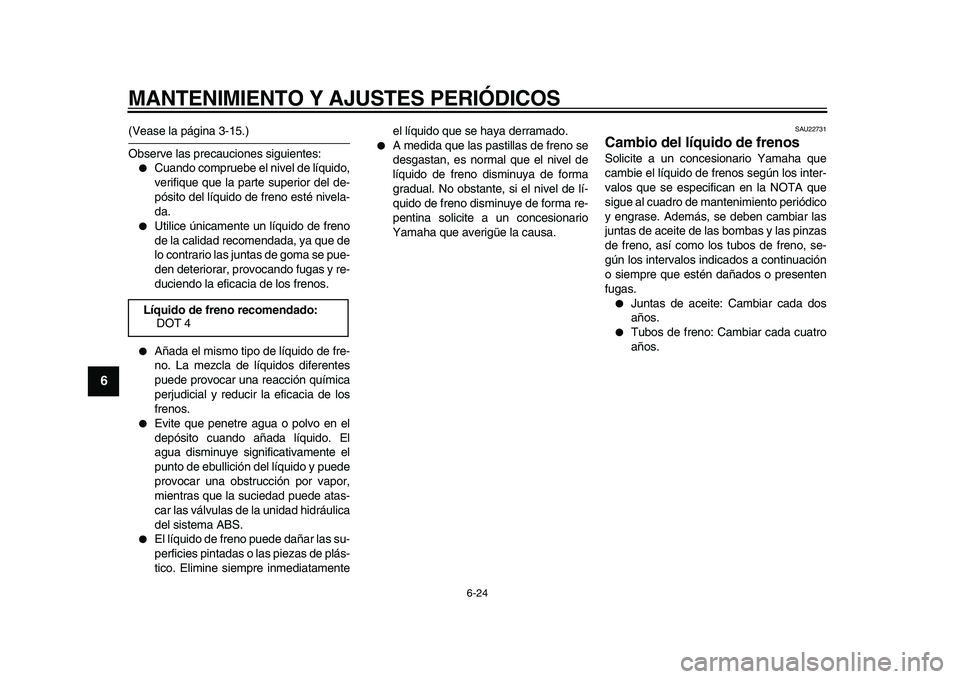

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-24
1
2
3
4
5
6
7
8
9

(Vease la página 3-15.)
Observe las precauciones siguientes:
●
Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.
●
Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.
●
Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.
●
Evite que penetre agua o polvo en el
depósito cuando añada líquido. El
agua disminuye significativamente el
punto de ebullición del líquido y puede
provocar una obstrucción por vapor,
mientras que la suciedad puede atas-
car las válvulas de la unidad hidráulica
del sistema ABS.
●
El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamenteel líquido que se haya derramado.
●
A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22731
Cambio del líquido de frenos
Solicite a un concesionario Yamaha que
cambie el líquido de frenos según los inter-
valos que se especifican en la NOTA que
sigue al cuadro de mantenimiento periódico
y engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.
●
Juntas de aceite: Cambiar cada dos
años.
●
Tubos de freno: Cambiar cada cuatro
años.
Líquido de freno recomendado:
DOT 4

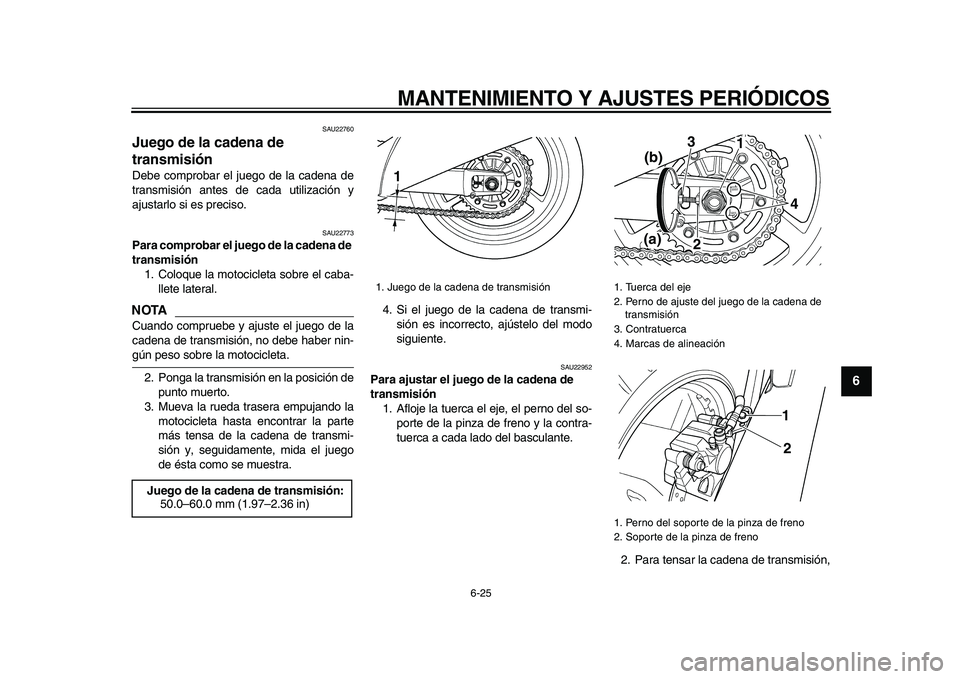

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-25
2
3
4
5
67
8
9

SAU22760
Juego de la cadena de
transmisión
Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y
ajustarlo si es preciso.
SAU22773
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete lateral.
NOTA

Cuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-
gún peso sobre la motocicleta.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra.4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU22952
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca el eje, el perno del so-
porte de la pinza de freno y la contra-
tuerca a cada lado del basculante.
2. Para tensar la cadena de transmisión,
Juego de la cadena de transmisión:
50.0–60.0 mm (1.97–2.36 in)
1. Juego de la cadena de transmisión
1

1. Tuerca del eje
2. Perno de ajuste del juego de la cadena de
transmisión
3. Contratuerca
4. Marcas de alineación
1. Perno del soporte de la pinza de freno
2. Soporte de la pinza de freno
3
4 1
2 (b)
(a)
1
2

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-26
1
2
3
4
5
6
7
8
9

gire el perno de ajuste de la holgura en
cada extremo del basculante en la di-
rección (a). Para aflojar la cadena de
transmisión, gire el perno de ajuste en
cada extremo del basculante en la di-
rección (b) y, seguidamente, empuje
la rueda trasera hacia adelante.
ATENCIÓN:
Una holgura incorrecta
de la cadena de transmisión sobre-
cargará el motor y otros componen-
tes vitales de la motocicleta y
puede provocar que la cadena se
salga o se rompa. Para evitarlo,
mantenga la holgura de la cadena
de transmisión dentro de los límites
especificados.
[SCA10571]

NOTA

Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bos tensores de cadena queden en la mis-
ma posición para la correcta alineación de
la rueda.
3. Apriete las contratuercas y luego la
tuerca del eje y el perno del soporte de
la pinza de freno con los pares especi-
ficados.
SAU23023
Limpieza y engrase de la cadena
de transmisión
La cadena de transmisión debe limpiarse y
engrasarse según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase, ya que de lo contrario se
desgastará rápidamente, especialmente si
hay mucha humedad o polvo en el ambien-
te. Realice el mantenimiento de la cadena
de transmisión del modo siguiente.
ATENCIÓN

SCA10581
La cadena de transmisión debe engra-
sarse después de lavar la motocicleta o
utilizarla con lluvia.
1. Limpie la cadena de transmisión con
queroseno y un cepillo blando peque-
ño.
ATENCIÓN:
Para evitar que las
juntas tóricas se estropeen, no lim-
pie la cadena de transmisión con
limpiadores de vapor, de alta pre-
sión o disolventes inadecua-
dos.
[SCA11121]

2. Seque la cadena de transmisión.
3. Engrase bien la cadena de transmi-
sión con un lubricante especial para
juntas tóricas.
ATENCIÓN:
No utilice
para la cadena de transmisión
aceite de motor ni ningún otro lubri- Par de apriete:
Tuerca del eje:
150 Nm (15.0 m·kgf, 108.5 ft·lbf)
Perno del soporte de la pinza de
freno:
40 Nm (4.0 m·kgf, 29 ft·lbf)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-27
2
3
4
5
67
8
9

cante, ya que pueden contener sus-
tancias potencialmente dañinas
para las juntas tóricas.
[SCA11111]

SAU23101
Comprobación y engrase de los
cables
Antes de cada utilización debe comprobar
el funcionamiento y el estado de todos los
cables de control, así como engrasar los
cables y sus extremos si es necesario. Si
un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un
concesionario Yamaha.
ADVERTENCIA!
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-
ras.
[SWA10721]

SAU23111
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar el cable
según los intervalos especificados en el
cuadro de mantenimiento periódico.
Lubricante recomendado:
Aceite de motor

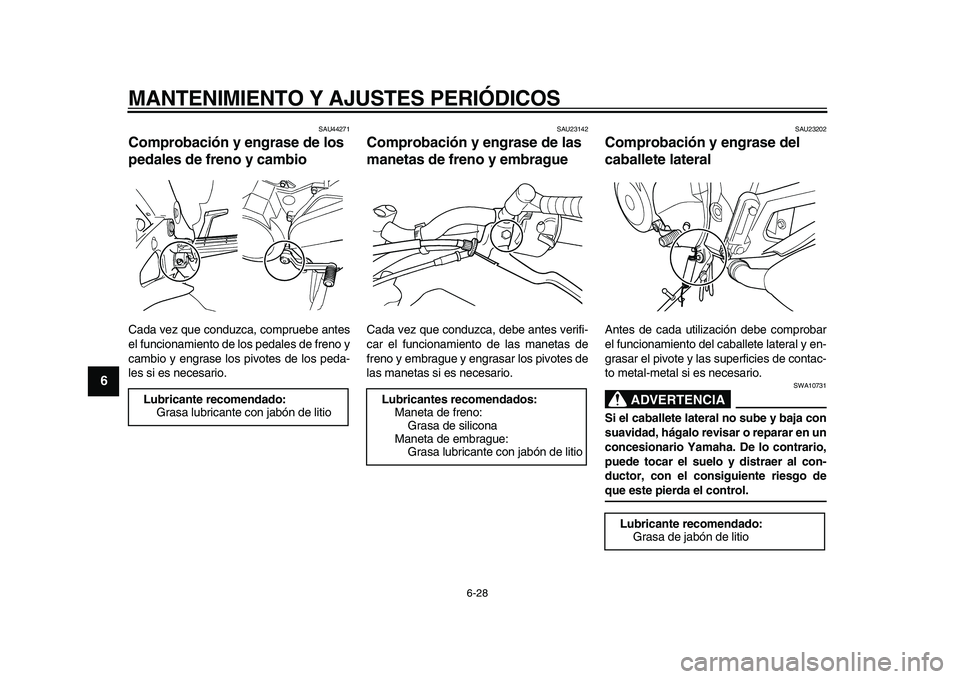

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-28
1
2
3
4
5
6
7
8
9

SAU44271
Comprobación y engrase de los
pedales de freno y cambio
Cada vez que conduzca, compruebe antes
el funcionamiento de los pedales de freno y
cambio y engrase los pivotes de los peda-
les si es necesario.
SAU23142
Comprobación y engrase de las
manetas de freno y embrague
Cada vez que conduzca, debe antes verifi-
car el funcionamiento de las manetas de
freno y embrague y engrasar los pivotes de
las manetas si es necesario.
SAU23202
Comprobación y engrase del
caballete lateral
Antes de cada utilización debe comprobar
el funcionamiento del caballete lateral y en-
grasar el pivote y las superficies de contac-
to metal-metal si es necesario.
ADVERTENCIA

SWA10731
Si el caballete lateral no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha. De lo contrario,
puede tocar el suelo y distraer al con-
ductor, con el consiguiente riesgo de
que este pierda el control. Lubricante recomendado:
Grasa lubricante con jabón de litio
Lubricantes recomendados:
Maneta de freno:
Grasa de silicona
Maneta de embrague:
Grasa lubricante con jabón de litio
Lubricante recomendado:
Grasa de jabón de litio
