2009 YAMAHA TDM 900 Betriebsanleitungen (in German)

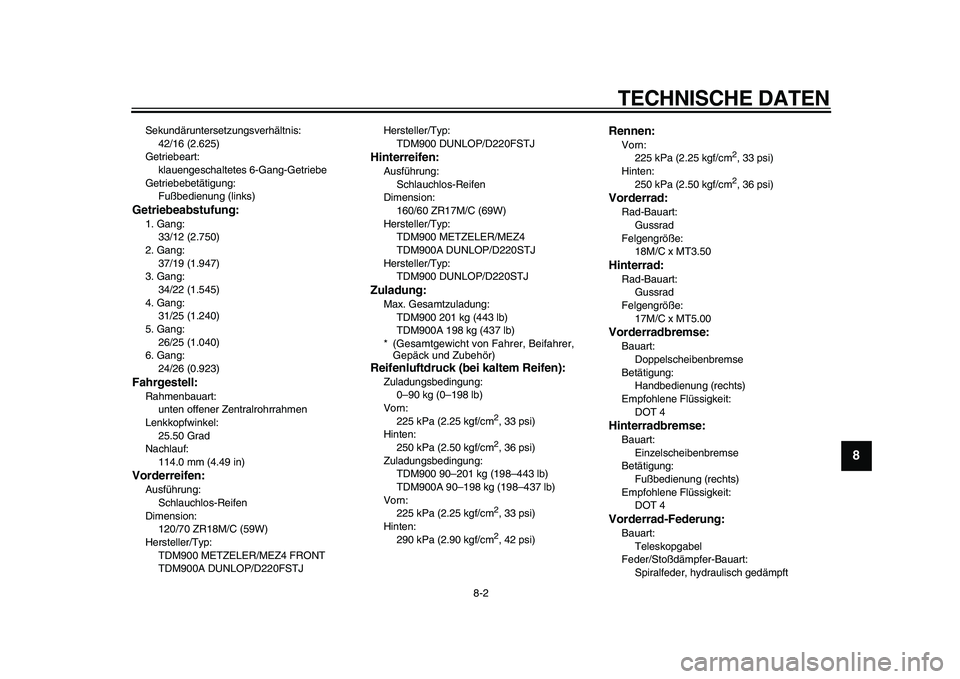

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Sekundäruntersetzungsverhältnis:
42/16 (2.625)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
33/12 (2.750)
2. Gang:
37/19 (1.947)
3. Gang:
34/22 (1.545)
4. Gang:
31/25 (1.240)
5. Gang:
26/25 (1.040)
6. Gang:
24/26 (0.923)
Fahrgestell:
Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.50 Grad
Nachlauf:
114.0 mm (4.49 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR18M/C (59W)
Hersteller/Typ:
TDM900 METZELER/MEZ4 FRONT
TDM900A DUNLOP/D220FSTJHersteller/Typ:
TDM900 DUNLOP/D220FSTJ
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
160/60 ZR17M/C (69W)
Hersteller/Typ:
TDM900 METZELER/MEZ4
TDM900A DUNLOP/D220STJ
Hersteller/Typ:
TDM900 DUNLOP/D220STJ
Zuladung:
Max. Gesamtzuladung:
TDM900 201 kg (443 lb)
TDM900A 198 kg (437 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Zuladungsbedingung:
TDM900 90–201 kg (198–443 lb)
TDM900A 90–198 kg (198–437 lb)
Vorn:
225 kPa (2.25 kgf/cm
2
, 33 psi)
Hinten:
290 kPa (2.90 kgf/cm 2
, 42 psi)
Rennen:
Vorn:
225 kPa (2.25 kgf/cm
2

, 33 psi)
Hinten:
250 kPa (2.50 kgf/cm
2

, 36 psi)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT3.50
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
✼✥✯✣✴✧✴✣ ✥


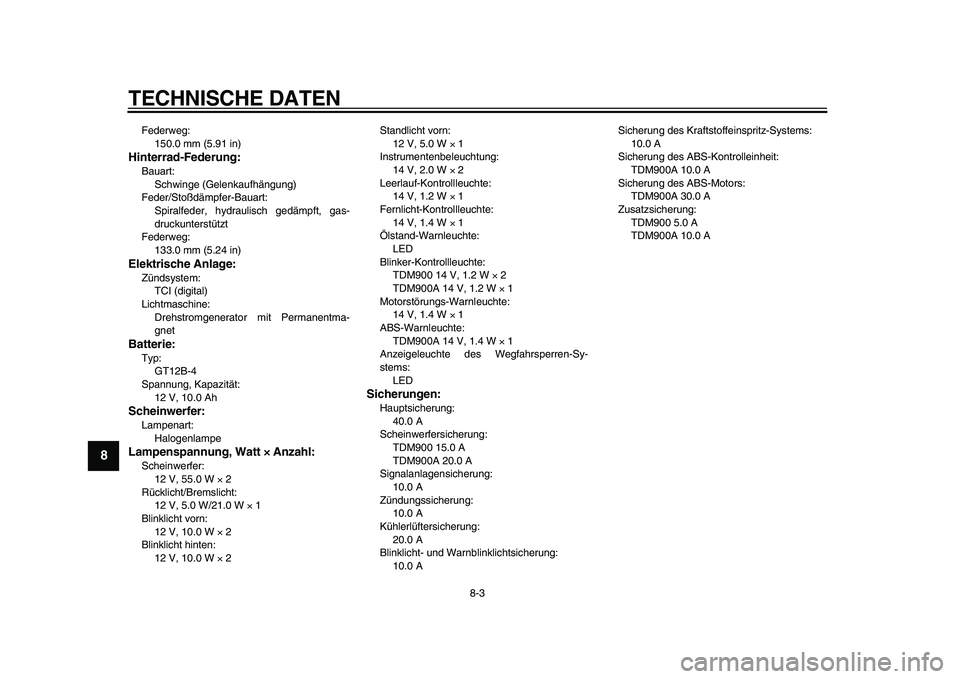

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Federweg:
150.0 mm (5.91 in)
Hinterrad-Federung:
Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
133.0 mm (5.24 in)
Elektrische Anlage:
Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt
×× × ×
Anzahl:
Scheinwerfer:
12 V, 55.0 W
×
2
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
1
Blinklicht vorn:
12 V, 10.0 W
×
2
Blinklicht hinten:
12 V, 10.0 W
×
2Standlicht vorn:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
14 V, 2.0 W
×
2
Leerlauf-Kontrollleuchte:
14 V, 1.2 W
×
1
Fernlicht-Kontrollleuchte:
14 V, 1.4 W
×
1
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte:
TDM900 14 V, 1.2 W
×
2
TDM900A 14 V, 1.2 W
×
1
Motorstörungs-Warnleuchte:
14 V, 1.4 W
×
1
ABS-Warnleuchte:
TDM900A 14 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung:
TDM900 15.0 A
TDM900A 20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Blinklicht- und Warnblinklichtsicherung:
10.0 ASicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
TDM900A 10.0 A
Sicherung des ABS-Motors:
TDM900A 30.0 A
Zusatzsicherung:
TDM900 5.0 A
TDM900A 10.0 A
✼✥✯✣✴✧✴✣ ✦



9-1
2
3
4
5
6
7
8
9

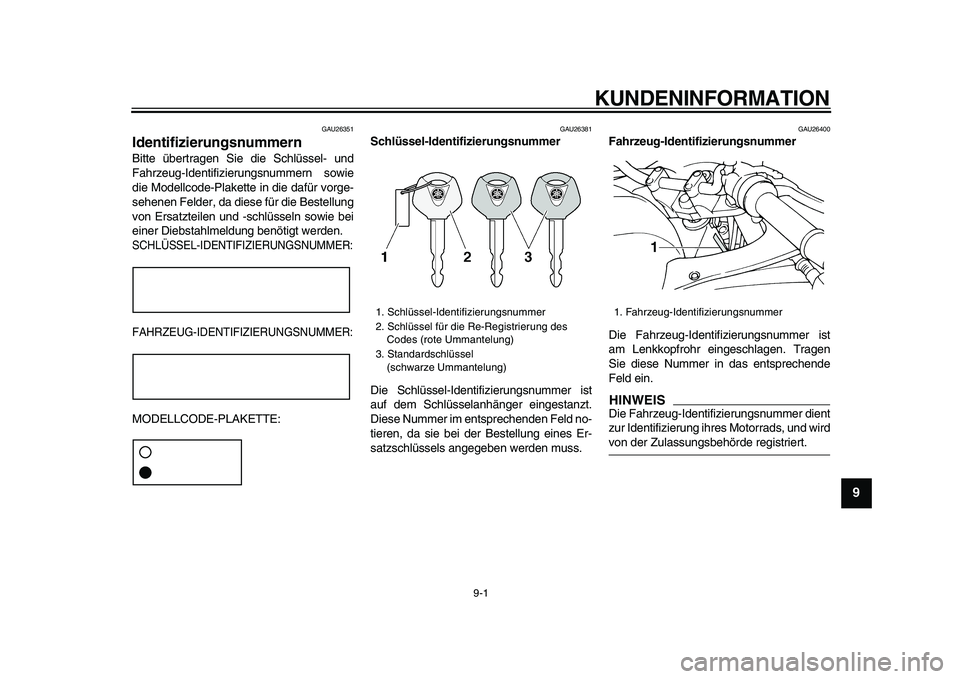

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGSNUMMER:

FAHRZEUG-IDENTIFIZIERUNGSNUMMER:MODELLCODE-PLAKETTE:

GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel
(schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
1
✼✥✯✣✴✧✴✣ ✤



KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

GAU26540
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem
Rahmen unter der Sitzbank angebracht.
(Siehe Seite 3-15.) Übertragen Sie Infor-
mationen auf dieser Plakette in die vor-
gesehenen Felder. Diese Informationen
benötigen Sie zur Ersatzteil-Bestellung
bei Ihrem Yamaha-Händler.
1. Modellcode-Plakette
1
✼✥✯✣✴✧✴✣ ✥


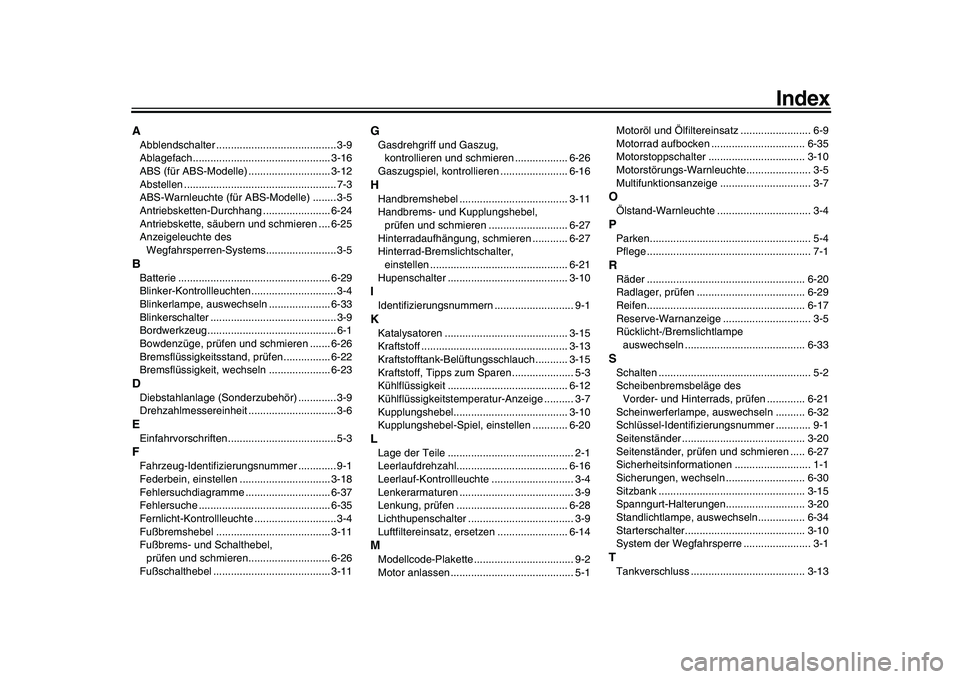

Index
A
Abblendschalter ......................................... 3-9
Ablagefach............................................... 3-16
ABS (für ABS-Modelle) ............................ 3-12
Abstellen .................................................... 7-3
ABS-Warnleuchte (für ABS-Modelle) ........ 3-5
Antriebsketten-Durchhang ....................... 6-24
Antriebskette, säubern und schmieren .... 6-25
Anzeigeleuchte des
Wegfahrsperren-Systems........................ 3-5
B
Batterie .................................................... 6-29
Blinker-Kontrollleuchten............................. 3-4
Blinkerlampe, auswechseln ..................... 6-33
Blinkerschalter ........................................... 3-9
Bordwerkzeug............................................ 6-1
Bowdenzüge, prüfen und schmieren ....... 6-26
Bremsflüssigkeitsstand, prüfen................ 6-22
Bremsflüssigkeit, wechseln ..................... 6-23
D
Diebstahlanlage (Sonderzubehör) ............. 3-9
Drehzahlmessereinheit .............................. 3-6
E
Einfahrvorschriften..................................... 5-3
F
Fahrzeug-Identifizierungsnummer ............. 9-1
Federbein, einstellen ............................... 3-18
Fehlersuchdiagramme ............................. 6-37
Fehlersuche ............................................. 6-35
Fernlicht-Kontrollleuchte ............................ 3-4
Fußbremshebel ....................................... 3-11
Fußbrems- und Schalthebel,
prüfen und schmieren............................ 6-26
Fußschalthebel ........................................ 3-11
G
Gasdrehgriff und Gaszug,
kontrollieren und schmieren .................. 6-26
Gaszugspiel, kontrollieren ....................... 6-16
H
Handbremshebel ..................................... 3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................... 6-27
Hinterradaufhängung, schmieren ............ 6-27
Hinterrad-Bremslichtschalter,
einstellen ............................................... 6-21
Hupenschalter ......................................... 3-10
I
Identifizierungsnummern ........................... 9-1
K
Katalysatoren .......................................... 3-15
Kraftstoff .................................................. 3-13
Kraftstofftank-Belüftungsschlauch ........... 3-15
Kraftstoff, Tipps zum Sparen ..................... 5-3
Kühlflüssigkeit ......................................... 6-12
Kühlflüssigkeitstemperatur-Anzeige .......... 3-7
Kupplungshebel....................................... 3-10
Kupplungshebel-Spiel, einstellen ............ 6-20
L
Lage der Teile ........................................... 2-1
Leerlaufdrehzahl...................................... 6-16
Leerlauf-Kontrollleuchte ............................ 3-4
Lenkerarmaturen ....................................... 3-9
Lenkung, prüfen ...................................... 6-28
Lichthupenschalter .................................... 3-9
Luftfiltereinsatz, ersetzen ........................ 6-14
M
Modellcode-Plakette .................................. 9-2
Motor anlassen .......................................... 5-1Motoröl und Ölfiltereinsatz ........................ 6-9
Motorrad aufbocken ................................ 6-35
Motorstoppschalter ................................. 3-10
Motorstörungs-Warnleuchte...................... 3-5
Multifunktionsanzeige ............................... 3-7
O
Ölstand-Warnleuchte ................................ 3-4
P
Parken....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-20
Radlager, prüfen ..................................... 6-29
Reifen...................................................... 6-17
Reserve-Warnanzeige .............................. 3-5
Rücklicht-/Bremslichtlampe
auswechseln ......................................... 6-33
S
Schalten .................................................... 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ............. 6-21
Scheinwerferlampe, auswechseln .......... 6-32
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-20
Seitenständer, prüfen und schmieren ..... 6-27
Sicherheitsinformationen .......................... 1-1
Sicherungen, wechseln ........................... 6-30
Sitzbank .................................................. 3-15
Spanngurt-Halterungen........................... 3-20
Standlichtlampe, auswechseln................ 6-34
Starterschalter......................................... 3-10
System der Wegfahrsperre ....................... 3-1
T
Tankverschluss ....................................... 3-13
✼✥✯✣✴✧✴✣ ✦



Index
Technische Daten ..................................... 8-1
Teleskopgabel, einstellen ....................... 3-16
Teleskopgabel, prüfen ............................ 6-28
V
Ventilspiel................................................ 6-17
Verkleidungsteile und Abdeckungen,
abnehmen und montieren....................... 6-7
Vorsicht bei Mattfarben ............................. 7-1
W
Warnblinkschalter ................................... 3-10
Warn- und Kontrollleuchten ...................... 3-4
Wartungsintervalle und Schmierdienst ..... 6-2
Z
Zündkerzen, prüfen ................................... 6-8
Zünd-/Lenkschloss .................................... 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System ................. 3-21
✼✥✯✣✴✧✴✣ ✧



✼✥✯✣✴✧✴✣

