2009 YAMAHA SUPERJET Manuale de Empleo (in Spanish)

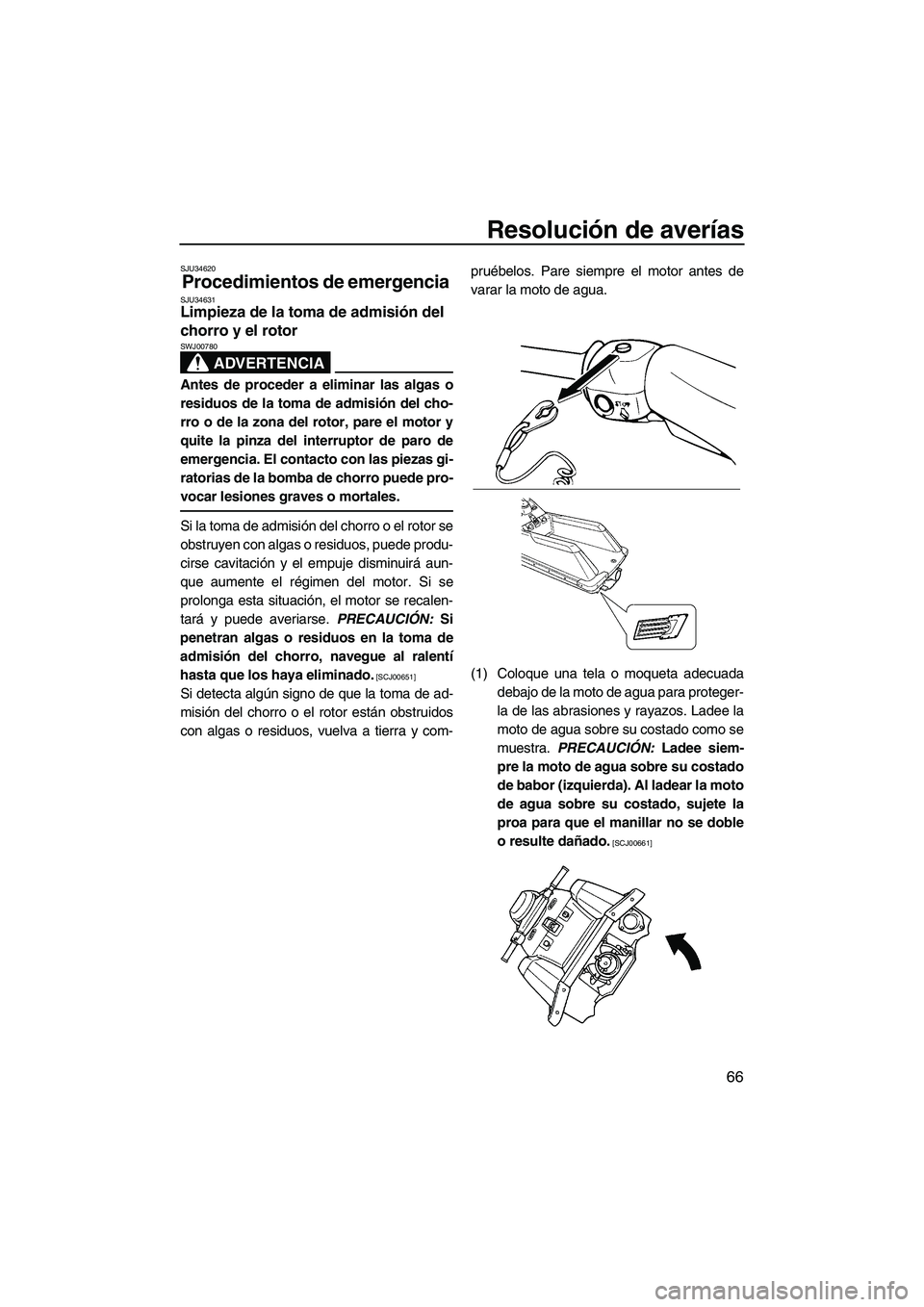

Resolución de averías
66
SJU34620
Procedimientos de emergencia SJU34631Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00780
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede produ-
cirse cavitación y el empuje disminuirá aun-
que aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. PRECAUCIÓN: Si
penetran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00651]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com-pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para proteger-
la de las abrasiones y rayazos. Ladee la
moto de agua sobre su costado como se
muestra. PRECAUCIÓN: Ladee siem-
pre la moto de agua sobre su costado
de babor (izquierda). Al ladear la moto
de agua sobre su costado, sujete la
proa para que el manillar no se doble
o resulte dañado.
[SCJ00661]
UF2F71S0.book Page 66 Thursday, April 10, 2008 12:46 PM

Resolución de averías
67
(2) Elimine las algas o residuos de la toma
de admisión del chorro, el eje de transmi-
sión, el rotor, la carcasa de la bomba de
chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.
SJU34641Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34652Conexión de los cables auxiliares
ADVERTENCIA
SWJ01250
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:

No invierta la polaridad de los cables
auxiliares cuando conecte las dos bate-
rías.

No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.

Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).
(1) Conecte el cable auxiliar positivo (+) a los
terminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar ne-
gativo (–) al terminal negativo (–) de la
batería auxiliar.(3) Conecte el otro extremo del cable auxiliar
negativo (–) a un perno sin pintar de la
culata.
(4) Arranque el motor y seguidamente des-
conecte los cables auxiliares en el orden
inverso. PRECAUCIÓN: No pulse nun-
ca el interruptor de arranque cuando
el motor esté en marcha. No accione el
interruptor de arranque durante más
de 5 segundos, ya que de lo contrario
se descargará la batería y el motor no
arrancará. Asimismo, el motor de
arranque podría resultar dañado. Si el
motor no arranca en 5 segundos suel-
te el interruptor de arranque, espere
15 segundos e inténtelo de nuevo.
[SCJ00481]
SJU34671
Cambio del fusible
El fusible se encuentra en la caja de compo-
nentes eléctricos.
Para cambiar el fusible:
(1) Retire la tapa y tire del cable rojo para ex-
traer el portafusibles de la caja de com-
ponentes eléctricos.
(2) Abra el portafusibles y cambie el fusible
por uno del amperaje correcto.
¡ADVERTENCIA! No utilice fusibles de
mayor amperaje que el recomendado.
1Puente positivo (+)
2Batería auxiliar
3Puente negativo (–)
UF2F71S0.book Page 67 Thursday, April 10, 2008 12:46 PM

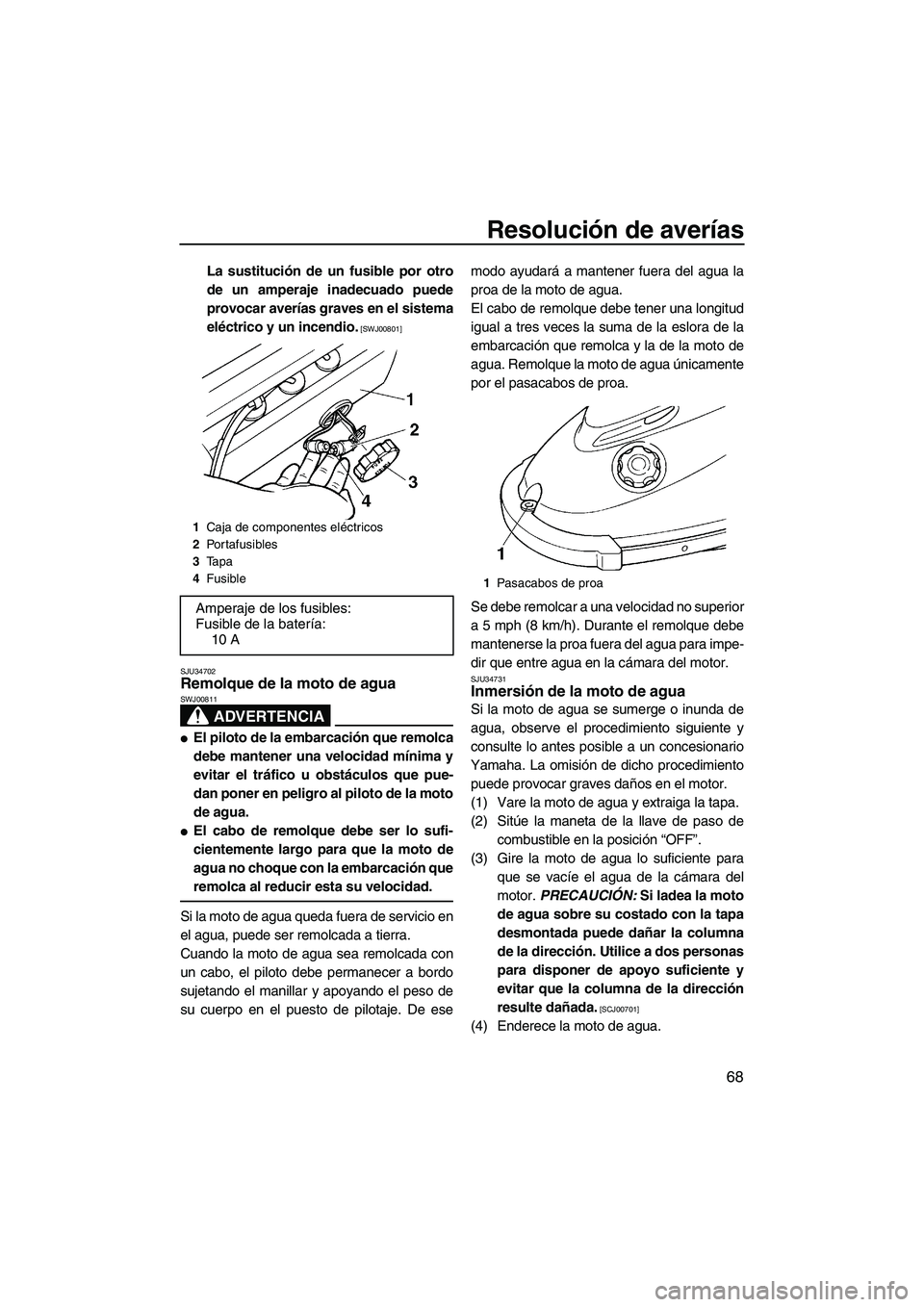

Resolución de averías
68
La sustitución de un fusible por otro
de un amperaje inadecuado puede
provocar averías graves en el sistema
eléctrico y un incendio.
[SWJ00801]
SJU34702
Remolque de la moto de agua
ADVERTENCIA
SWJ00811

El piloto de la embarcación que remolca
debe mantener una velocidad mínima y
evitar el tráfico u obstáculos que pue-
dan poner en peligro al piloto de la moto
de agua.

El cabo de remolque debe ser lo sufi-
cientemente largo para que la moto de
agua no choque con la embarcación que
remolca al reducir esta su velocidad.
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Cuando la moto de agua sea remolcada con
un cabo, el piloto debe permanecer a bordo
sujetando el manillar y apoyando el peso de
su cuerpo en el puesto de pilotaje. De esemodo ayudará a mantener fuera del agua la
proa de la moto de agua.
El cabo de remolque debe tener una longitud
igual a tres veces la suma de la eslora de la
embarcación que remolca y la de la moto de
agua. Remolque la moto de agua únicamente
por el pasacabos de proa.
Se debe remolcar a una velocidad no superior
a 5 mph (8 km/h). Durante el remolque debe
mantenerse la proa fuera del agua para impe-
dir que entre agua en la cámara del motor.
SJU34731Inmersión de la moto de agua
Si la moto de agua se sumerge o inunda de
agua, observe el procedimiento siguiente y
consulte lo antes posible a un concesionario
Yamaha. La omisión de dicho procedimiento
puede provocar graves daños en el motor.
(1) Vare la moto de agua y extraiga la tapa.
(2) Sitúe la maneta de la llave de paso de
combustible en la posición “OFF”.
(3) Gire la moto de agua lo suficiente para
que se vacíe el agua de la cámara del
motor. PRECAUCIÓN: Si ladea la moto
de agua sobre su costado con la tapa
desmontada puede dañar la columna
de la dirección. Utilice a dos personas
para disponer de apoyo suficiente y
evitar que la columna de la dirección
resulte dañada.
[SCJ00701]
(4) Enderece la moto de agua.
1Caja de componentes eléctricos
2Portafusibles
3Tapa
4Fusible
Amperaje de los fusibles:
Fusible de la batería:
10 A
1Pasacabos de proa
UF2F71S0.book Page 68 Thursday, April 10, 2008 12:46 PM

Resolución de averías
69
(5) Lleve a revisar la moto de agua a un con-
cesionario Yamaha lo antes posible.
PRECAUCIÓN: Haga revisar la moto
de agua en un concesionario Yamaha.
De lo contrario, podrían producirse
averías graves en el motor.
[SCJ00791]
UF2F71S0.book Page 69 Thursday, April 10, 2008 12:46 PM

Índice
2 tiempos, aceite de motor ....................... 24
A
Acelerador, comprobación y ajuste del
cable del ............................................... 56
Acelerador, manilla del............................. 20
Agua, separador de.................................. 28
Almacenamiento ...................................... 46
Ángulo de la tobera de propulsión,
ajuste .................................................... 55
Ángulo de la tobera de propulsión,
comprobación ....................................... 53
Aprendiendo a pilotar la moto de agua .... 36
Arranque del motor .................................. 33
B
Batería................................................ 29, 47
Batería, comprobación de la .................... 59
Batería, puenteo....................................... 67
Bolsa portaobjetos ................................... 23
Botadura de la moto de agua ................... 33
Bujías, limpieza y ajuste de las ................ 57
C
Cable del estárter, ajuste ......................... 59
Cables auxiliares, conexión de los ........... 67
Cámara del motor .................................... 28
Carburador, ajuste ................................... 60
Casco y cubierta ...................................... 28
Combustible, depósito de......................... 53
Combustible y aceite ................................ 24
Conozca su moto de agua ....................... 36
Cordón de hombre al agua ...................... 31
Cuadro de identificación de averías ......... 63
Cuidados posteriores a la navegación ..... 44
D
De pie ....................................................... 37
De rodillas ................................................ 37
Dejar la moto de agua .............................. 35
Depósito de combustible, llenado ............ 25
Dirección, columna de la .................... 22, 31
Disfrute de su moto de agua de forma
responsable .......................................... 14
E
Embarque e inicio de la marcha en
aguas poco profundas .......................... 38Embarque e inicio de la marcha en
aguas profundas ................................... 39
Emergencia, procedimientos de............... 66
Engrase .................................................... 47
Engrase, puntos de .................................. 58
Estárter, perilla del ................................... 20
Extintor ..................................................... 29
F
Filtro de combustible ................................ 53
Fricción de la dirección, ajuste ................. 54
Funcionamiento ........................................ 33
Fusible, cambio de ................................... 67
G
Gasohol .................................................... 24
Gasolina ................................................... 24
Gobierno de la moto de agua................... 41
Gobierno, sistema de ......................... 21, 30
I
Identificación, números de ......................... 1
Inicio de la navegación ............................. 38
Inmersión de la moto de agua .................. 68
Interruptor de arranque ............................ 20
Interruptores ............................................. 32
L
Limitaciones a la navegación ..................... 8
Limitaciones sobre quién puede pilotar
la moto de agua ...................................... 7
Limpieza de la moto de agua ................... 48
Lista de comprobaciones previas a la
navegación ........................................... 26
M
Maneta de la llave de paso de
combustible........................................... 18
Manilla del acelerador .............................. 30
Mantenimiento y ajustes .......................... 49
Manual y juego de herramientas .............. 49
Mezcla de combustible y aceite ............... 24
Moto de agua, características de la ......... 12
Motor, interruptor de paro de emergencia
del ......................................................... 19
Motor, interruptor de paro del ................... 19
Motor, número de serie del ........................ 1
N
Navegación en presencia de algas .......... 43
UF2F71S0.book Page 1 Thursday, April 10, 2008 12:46 PM

Índice
Número de identificación de la
embarcación (CIN).................................. 1
P
Parada de la moto de agua ...................... 43
Paro del motor.......................................... 35
Pasacabos de popa ................................. 22
Pasacabos de proa .................................. 22
Peligros, información para evitar.............. 12
Periódico, cuadro de mantenimiento........ 51
Pilotaje de la moto de agua...................... 36
Pilotaje, posiciones de ............................. 37
Previa a la navegación, puntos de
comprobación ....................................... 28
Previas a la navegación,
comprobaciones ................................... 26
Primario, número de identificación
(PRI-ID)................................................... 1
Principales, ubicación de los
componentes ........................................ 15
R
Recomendado, equipo ............................. 11
Remolque de la moto de agua ................. 68
Requisitos para navegar ............................ 9
Resolución de averías.............................. 63
Rodaje del motor ...................................... 33
Rótulos, advertencia .................................. 3
Rótulos, importantes .................................. 2
Rótulos, otros ............................................. 6
S
Seguridad en el mar, normas de .............. 13
Sentina ..................................................... 29
Sistema de alarma de recalentamiento
del motor ............................................... 22
Sistema de combustible ........................... 28
Sistema de combustible, revisión del ....... 53
Sistema de refrigeración, lavado con
agua ...................................................... 46
Surtidor testigo del agua de
refrigeración .................................... 21, 32
T
Tapa ......................................................... 17
Tapón de llenado del depósito de
combustible........................................... 18
Toma de admisión del chorro................... 31Toma de admisión del chorro y rotor,
limpieza ................................................. 66
Transporte ................................................ 45
U
Utilización de los mandos y otras
funciones .............................................. 17
V
Varada de la moto de agua ...................... 43
Velocidad mínima, ajuste de la ................ 61
Volcada, moto de agua40
UF2F71S0.book Page 2 Thursday, April 10, 2008 12:46 PM

UF2F71S0.book Page 3 Thursday, April 10, 2008 12:46 PM

YAMAHA MOTOR CO., LTD.
Impreso en papel reciclado Impreso en Japón
Abril 2008–0.7 × 1 CR
UF2F71S0.book Page 1 Thursday, April 10, 2008 12:46 PM
