2009 YAMAHA PW80 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

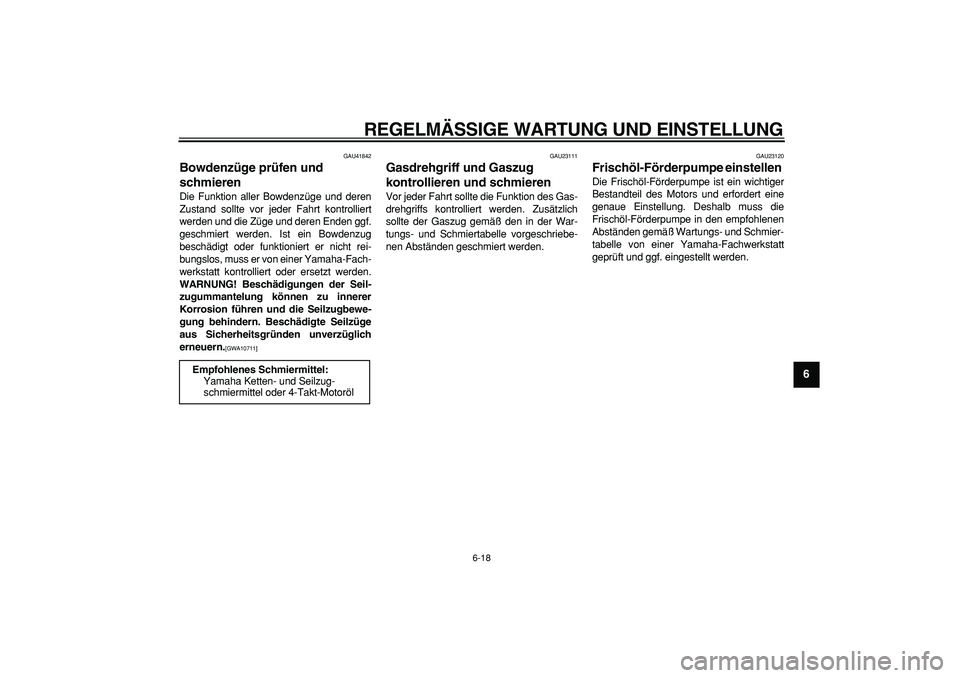

6-18
2
3
4
5
67
8
9

GAU41842
Bowdenzüge prüfen und
schmieren
Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug
beschädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-Fach-
werkstatt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können zu innerer
Korrosion führen und die Seilzugbewe-
gung behindern. Beschädigte Seilzüge
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10711]

GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren
Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU23120
Frischöl-Förderpumpe einstellen
Die Frischöl-Förderpumpe ist ein wichtiger
Bestandteil des Motors und erfordert eine
genaue Einstellung. Deshalb muss die
Frischöl-Förderpumpe in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle von einer Yamaha-Fachwerkstatt
geprüft und ggf. eingestellt werden.
Empfohlenes Schmiermittel:
Yamaha Ketten- und Seilzug-
schmiermittel oder 4-Takt-Motoröl

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

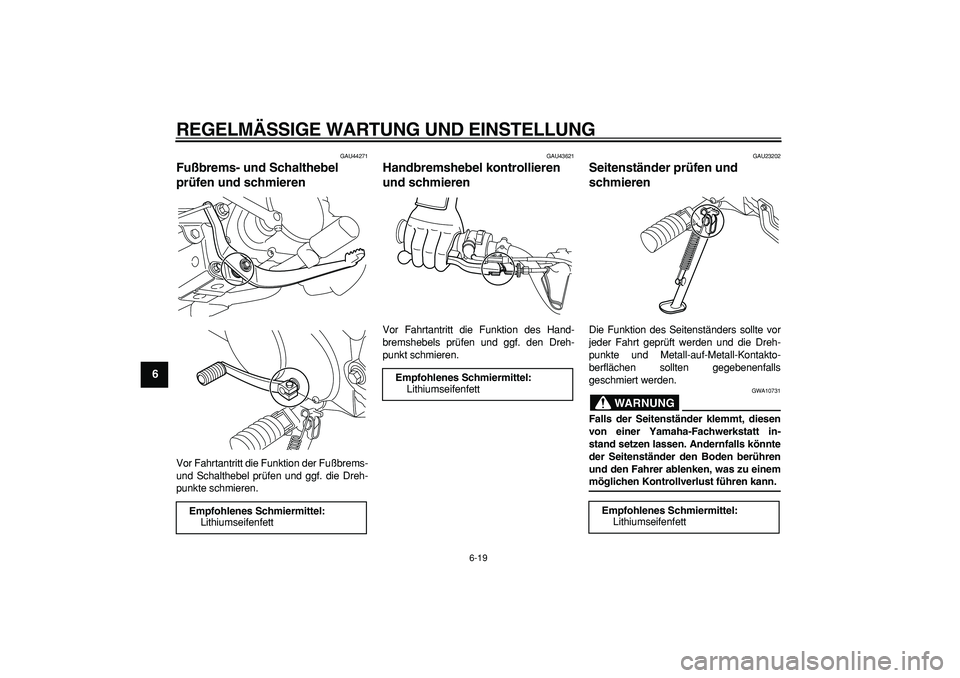

6-19
1
2
3
4
5
6
7
8
9

GAU44271
Fußbrems- und Schalthebel
prüfen und schmieren
Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU43621
Handbremshebel kontrollieren
und schmieren
Vor Fahrtantritt die Funktion des Hand-
bremshebels prüfen und ggf. den Dreh-
punkt schmieren.
GAU23202
Seitenständer prüfen und
schmieren
Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontakto-
berflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG

GWA10731
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einem
möglichen Kontrollverlust führen kann.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

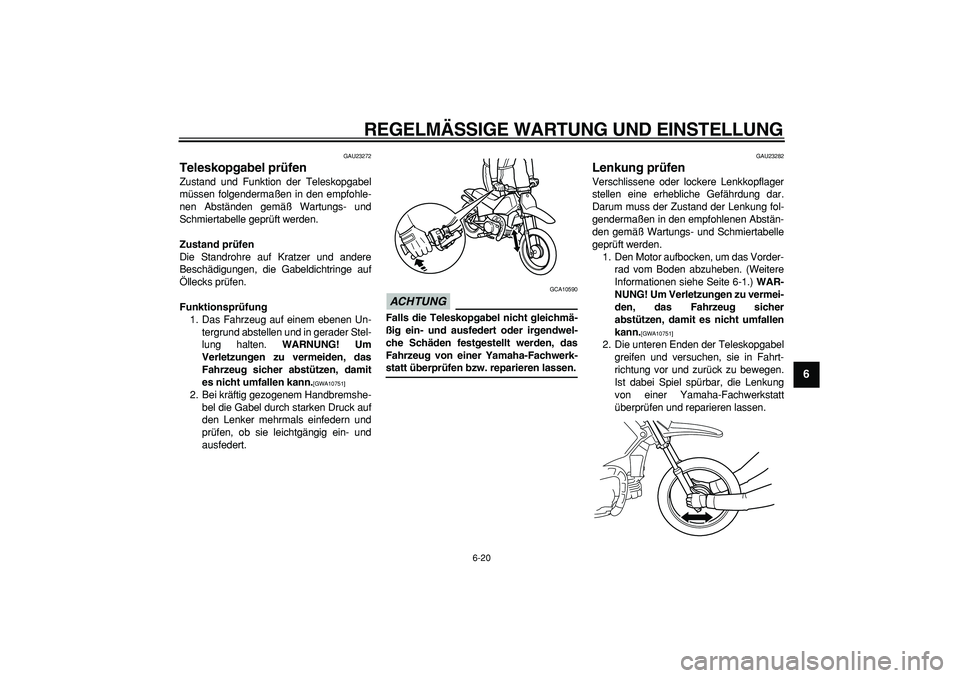

6-20
2
3
4
5
67
8
9

GAU23272
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.

[GWA10751]

2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG

GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU23282
Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 6-1.)
WAR-
NUNG! Um Verletzungen zu vermei-
den, das Fahrzeug sicher
abstützen, damit es nicht umfallen
kann.
[GWA10751]

2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

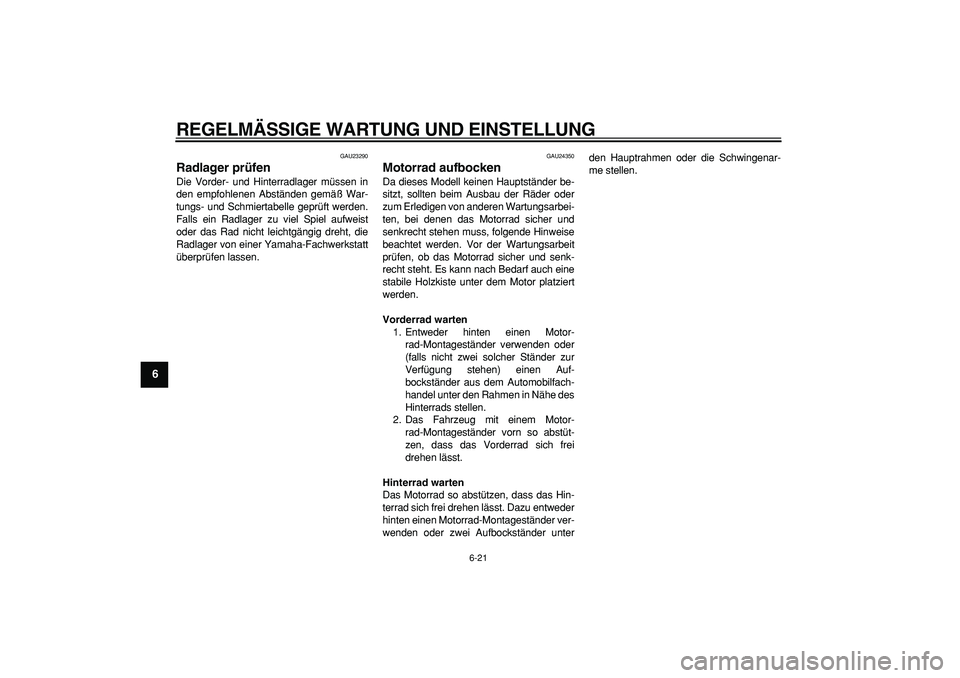

6-21
1
2
3
4
5
6
7
8
9

GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU24350
Motorrad aufbocken
Da dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vorderrad warten
1. Entweder hinten einen Motor-
rad-Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Auf-
bockständer aus dem Automobilfach-
handel unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motor-
rad-Montageständer vorn so abstüt-
zen, dass das Vorderrad sich frei
drehen lässt.
Hinterrad warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer ver-
wenden oder zwei Aufbockständer unterden Hauptrahmen oder die Schwingenar-
me stellen.

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

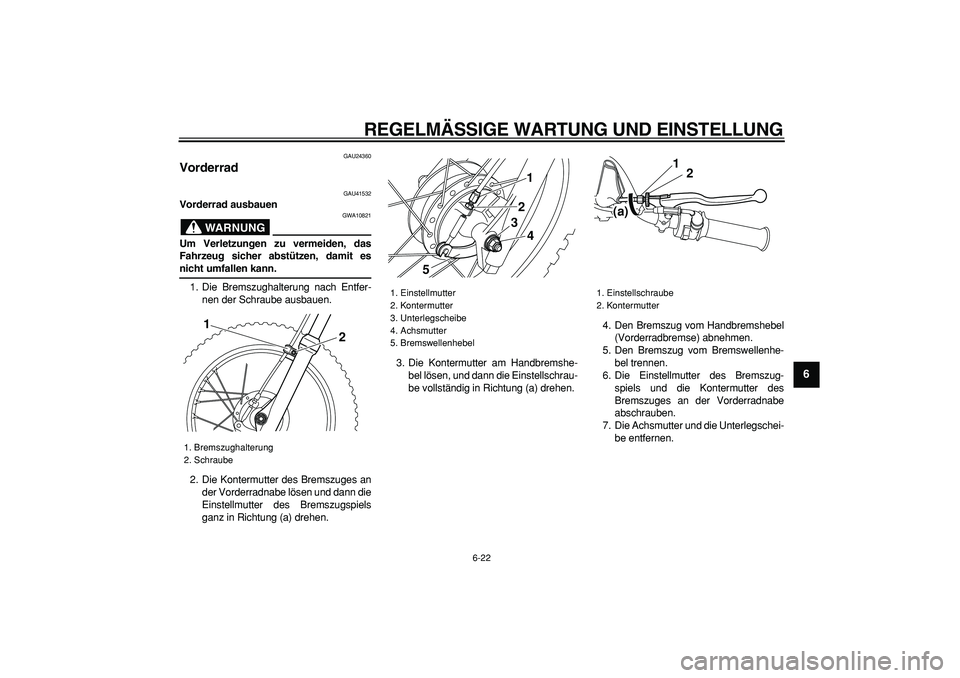

6-22
2
3
4
5
67
8
9

GAU24360
Vorderrad
GAU41532
Vorderrad ausbauen
WARNUNG

GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Die Bremszughalterung nach Entfer-
nen der Schraube ausbauen.
2. Die Kontermutter des Bremszuges an
der Vorderradnabe lösen und dann die
Einstellmutter des Bremszugspiels
ganz in Richtung (a) drehen.3. Die Kontermutter am Handbremshe-
bel lösen, und dann die Einstellschrau-
be vollständig in Richtung (a) drehen.4. Den Bremszug vom Handbremshebel
(Vorderradbremse) abnehmen.
5. Den Bremszug vom Bremswellenhe-
bel trennen.
6. Die Einstellmutter des Bremszug-
spiels und die Kontermutter des
Bremszuges an der Vorderradnabe
abschrauben.
7. Die Achsmutter und die Unterlegschei-
be entfernen.
1. Bremszughalterung
2. Schraube
2
1

1. Einstellmutter
2. Kontermutter
3. Unterlegscheibe
4. Achsmutter
5. Bremswellenhebel
4
5
3
1
2

1. Einstellschraube
2. Kontermutter
2 1
(a)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

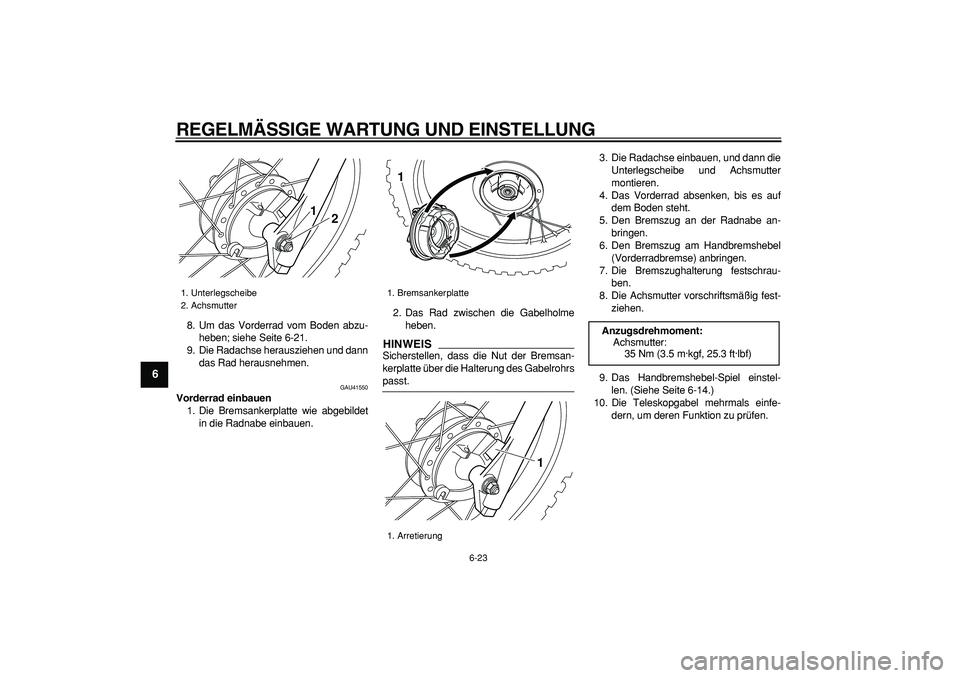

6-23
1
2
3
4
5
6
7
8
9

8. Um das Vorderrad vom Boden abzu-
heben; siehe Seite 6-21.
9. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU41550
Vorderrad einbauen
1. Die Bremsankerplatte wie abgebildet
in die Radnabe einbauen.2. Das Rad zwischen die Gabelholme
heben.
HINWEIS

Sicherstellen, dass die Nut der Bremsan-
kerplatte über die Halterung des Gabelrohrs
passt.3. Die Radachse einbauen, und dann die
Unterlegscheibe und Achsmutter
montieren.
4. Das Vorderrad absenken, bis es auf
dem Boden steht.
5. Den Bremszug an der Radnabe an-
bringen.
6. Den Bremszug am Handbremshebel
(Vorderradbremse) anbringen.
7. Die Bremszughalterung festschrau-
ben.
8. Die Achsmutter vorschriftsmäßig fest-
ziehen.
9. Das Handbremshebel-Spiel einstel-
len. (Siehe Seite 6-14.)
10. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
1. Unterlegscheibe
2. Achsmutter
2
1

1. Bremsankerplatte
1. Arretierung
1
1

Anzugsdrehmoment:
Achsmutter:
35 Nm (3.5 m·kgf, 25.3 ft·lbf)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
2
3
4
5
67
8
9

GAU25080
Hinterrad
GAU41561
Hinterrad ausbauen
WARNUNG

GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Die Achsmutter lösen.
2. Die Einstellmutter für das Fußbrems-
pedal-Spiel abschrauben und dann
das Bremsgestänge vom Bremswel-lenhebel lösen.
3. Die Bremsankerstrebe durch Entfer-
nen des Splints, der Mutter und der
Schraube von der Bremsankerplatte
lösen.
4. Die Kontermutter und Einstellmutter
der Antriebskette auf beiden Seiten
der Schwinge lockern.5. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-21 anheben.
6. Die Achsmutter und Unterlegscheibe
abschrauben, und dann die Radachse
herausziehen.
7. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEIS

Die Antriebskette muss für den Ein- und
Ausbau des Hinterrads nicht aufgetrennt
werden.
8. Distanzstück, Kettenspanner und Rad
durch Zurückziehen entfernen.
GAU41571
Hinterrad einbauen
1. Die Antriebskette auf das Kettenrad
einbauen.
2. Die Kettenspanner und Distanzschei-
1. Einstellmutter des
Antriebskettendurchhangs
2. Kontermutter
3. Kettenspanner
4. Unterlegscheibe
5. Achsmutter
5
41
2
3

1. Einstellmutter für das Spiel des
Fußbremshebels
2. Distanzstück
3. Kettenspanner
4. Radachse
5. Einstellmutter des
Antriebskettendurchhangs
6. Kontermutter
7. Bremsankerstrebe
8. Bremsankerstreben-Schraube
9. Splint
10. Bremsankerstreben-Mutter
165
24
7
98
10
3

REGELMÄSSIGE WARTUNG UND EINSTELLUNG

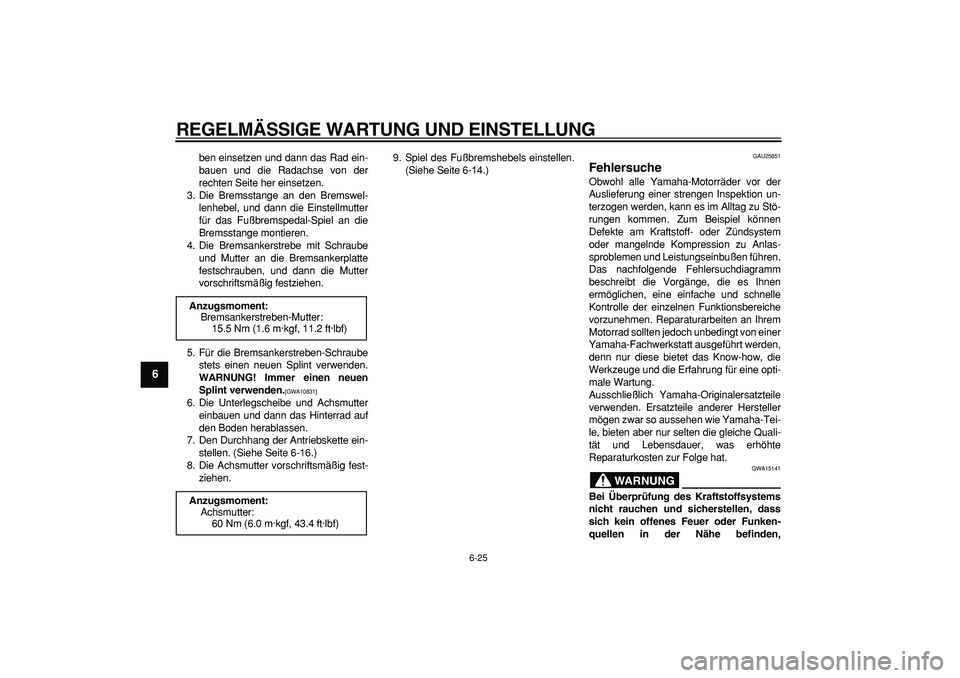

6-25
1
2
3
4
5
6
7
8
9

ben einsetzen und dann das Rad ein-
bauen und die Radachse von der
rechten Seite her einsetzen.
3. Die Bremsstange an den Bremswel-
lenhebel, und dann die Einstellmutter
für das Fußbremspedal-Spiel an die
Bremsstange montieren.
4. Die Bremsankerstrebe mit Schraube
und Mutter an die Bremsankerplatte
festschrauben, und dann die Mutter
vorschriftsmäßig festziehen.
5. Für die Bremsankerstreben-Schraube
stets einen neuen Splint verwenden.
WARNUNG! Immer einen neuen
Splint verwenden.
[GWA10831]

6. Die Unterlegscheibe und Achsmutter
einbauen und dann das Hinterrad auf
den Boden herablassen.
7. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-16.)
8. Die Achsmutter vorschriftsmäßig fest-
ziehen.9. Spiel des Fußbremshebels einstellen.
(Siehe Seite 6-14.)
GAU25851
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG

GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, Anzugsmoment:
Bremsankerstreben-Mutter:
15.5 Nm (1.6 m·kgf, 11.2 ft·lbf)
Anzugsmoment:
Achsmutter:
60 Nm (6.0 m·kgf, 43.4 ft·lbf)
