INHALT
SICHERHEITSINFORMATIONEN
..... 1-1
BESCHREIBUNG
............................... 2-1
Linke Seitenansicht .......................... 2-1
Rechte Seitenansicht ....................... 2-2
Bedienungselemente und
Instrumente ................................... 2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION
............................. 3-1
Lenkerarmatur ................................. 3-1
Leistungsreduzierungsscheibe ........ 3-1
Fußschalthebel ................................ 3-1
Handbremshebel ............................. 3-2
Fußbremshebel ............................... 3-2
Tankverschluss ............................... 3-2
Kraftstoff .......................................... 3-3
Kraftstofftank-
Belüftungsschlauch ...................... 3-4
Zweitakt-Motoröl .............................. 3-4
Kraftstoffhahn .................................. 3-5
Chokehebel “
1
” .............................. 3-6
Kickstarter ....................................... 3-6
Sitzbank ........................................... 3-7
Federbein ........................................ 3-7
ZU IHRER SICHERHEIT –
ROUTINEKONTROLLE VOR
FAHRTBEGINN
................................... 4-1
Routinekontrolle vor Fahrtbeginn .... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE
................... 5-1
Starten und Warmfahren eines kalten
Motors .......................................... 5-1
Anlassen eines warm gelaufenen
Motors .......................................... 5-2
Schalten .......................................... 5-2
Einfahrvorschriften .......................... 5-3
Parken ............................................. 5-4
REGELMÄSSIGE WARTUNG UND
EINSTELLUNG
................................... 6-1
Bordwerkzeug ................................. 6-1
Wartungsintervalle und
Schmierdienst .............................. 6-2
Zündkerze prüfen ............................ 6-5
Leistungsreduzierungsscheibe
entfernen ...................................... 6-6
Getriebeöl ........................................ 6-7
Luftfiltereinsatz reinigen .................. 6-8
Reinigung des Funkenfängers ........ 6-9
Vergaser einstellen ....................... 6-10
Leerlaufdrehzahl einstellen ........... 6-11
Gaszugspiel einstellen .................. 6-11
Reifen ............................................ 6-12
Speichenräder ............................... 6-13
Handbremshebel-Spiel
einstellen .................................... 6-14
Spiel des Fußbremshebels
einstellen .................................... 6-14Trommelbremsbeläge des Vorder- und
Hinterrads prüfen ........................6-15
Antriebsketten-Durchhang .............6-16
Antriebskette säubern und
schmieren ...................................6-17
Bowdenzüge prüfen und
schmieren ...................................6-18
Gasdrehgriff und Gaszug kontrollieren
und schmieren ............................6-18
Frischöl-Förderpumpe einstellen ...6-18
Fußbrems- und Schalthebel prüfen
und schmieren ............................6-19
Handbremshebel kontrollieren und
schmieren ...................................6-19
Seitenständer prüfen und
schmieren ...................................6-19
Teleskopgabel prüfen ....................6-20
Lenkung prüfen ..............................6-20
Radlager prüfen .............................6-21
Motorrad aufbocken .......................6-21
Vorderrad .......................................6-22
Hinterrad ........................................6-24
Fehlersuche ...................................6-25
Fehlersuchdiagramm .....................6-27
PFLEGE UND STILLLEGUNG DES
MOTORRADS
......................................7-1
Vorsicht bei Mattfarben ....................7-1
Pflege ...............................................7-1
Abstellen ..........................................7-3

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
1
2
3
4
5
6
7
8
9

ben einsetzen und dann das Rad ein-
bauen und die Radachse von der
rechten Seite her einsetzen.
3. Die Bremsstange an den Bremswel-
lenhebel, und dann die Einstellmutter
für das Fußbremspedal-Spiel an die
Bremsstange montieren.
4. Die Bremsankerstrebe mit Schraube
und Mutter an die Bremsankerplatte
festschrauben, und dann die Mutter
vorschriftsmäßig festziehen.
5. Für die Bremsankerstreben-Schraube
stets einen neuen Splint verwenden.
WARNUNG! Immer einen neuen
Splint verwenden.
[GWA10831]

6. Die Unterlegscheibe und Achsmutter
einbauen und dann das Hinterrad auf
den Boden herablassen.
7. Den Durchhang der Antriebskette ein-
stellen. (Siehe Seite 6-16.)
8. Die Achsmutter vorschriftsmäßig fest-
ziehen.9. Spiel des Fußbremshebels einstellen.
(Siehe Seite 6-14.)
GAU25851
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG

GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden, Anzugsmoment:
Bremsankerstreben-Mutter:
15.5 Nm (1.6 m·kgf, 11.2 ft·lbf)
Anzugsmoment:
Achsmutter:
60 Nm (6.0 m·kgf, 43.4 ft·lbf)

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
1
2
3
4
5
6
7
8
9

GAU25972

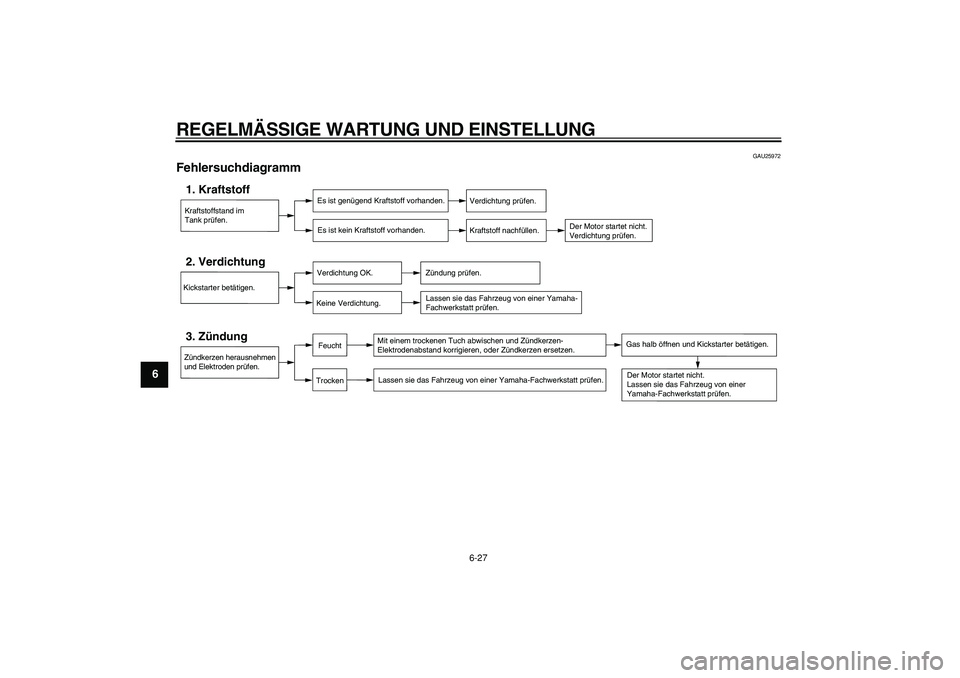

Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
Kickstarter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
TrockenFeucht
Gas halb öffnen und Kickstarter betätigen.

Index
A
Abstellen ................................................... 7-3
Antriebsketten-Durchhang ...................... 6-16
Antriebskette, säubern und schmieren ... 6-17
B
Bordwerkzeug ........................................... 6-1
Bowdenzüge, prüfen und schmieren ...... 6-18
C
Chokehebel ............................................... 3-6
E
Einfahrvorschriften .................................... 5-3
F
Fahrzeug-Identifizierungsnummer ............ 9-1
Federbein .................................................. 3-7
Fehlersuchdiagramm .............................. 6-27
Fehlersuche ............................................ 6-25
Frischöl-Förderpumpe, einstellen ........... 6-18
Funkenfänger, Reinigung.......................... 6-9
Fußbremshebel ......................................... 3-2
Fußbrems- und Schalthebel, prüfen und
schmieren ............................................. 6-19
Fußschalthebel ......................................... 3-1
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren ............................................. 6-18
Gaszugspiel, einstellen ........................... 6-11
Getriebeöl ................................................. 6-7
H
Handbremshebel....................................... 3-2
Handbremshebel, kontrollieren und
schmieren ............................................. 6-19
Hinterrad ................................................. 6-24
I
Identifizierungsnummern ...........................9-1
K
Kickstarter ..................................................3-6
Kraftstoff ....................................................3-3
Kraftstoffhahn ............................................3-5
Kraftstofftank-Belüftungsschlauch .............3-4
L
Lage der Teile ............................................2-1
Leerlaufdrehzahl ......................................6-11
Leistungsreduzierungsscheibe ..................3-1
Leistungsreduzierungsscheibe,
entfernen .................................................6-6
Lenkerarmatur ...........................................3-1
Lenkung, prüfen .......................................6-20
Luftfiltereinsatz, reinigen ............................6-8
M
Modellcode-Plakette ..................................9-1
Motor, Anlassen eines warm
gelaufenen...............................................5-2
Motoröl .......................................................3-4
Motorrad aufbocken .................................6-21
Motorstoppschalter ....................................3-1
P
Parken .......................................................5-4
Pflege ........................................................7-1
R
Räder .......................................................6-13
Radlager, prüfen ......................................6-21
Reifen ......................................................6-12
Routinekontrolle vor Fahrtbeginn...............4-2
S
Schalten .....................................................5-2
Seitenständer, prüfen und schmieren ......6-19
Sicherheitsinformationen ...........................1-1Sitzbank..................................................... 3-7
Spiel des Fußbremshebels, einstellen .... 6-14
Spiel des Handbremshebels,
einstellen ............................................... 6-14
Starten und Warmfahren eines kalten
Motors ..................................................... 5-1
T
Tankverschluss ......................................... 3-2
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen ............................. 6-20
Trommelbremsbeläge, prüfen ................. 6-15
V
Vergaser, einstellen................................. 6-10
Vorderrad ................................................ 6-22
Vorsicht bei Mattfarben ............................. 7-1
W
Wartungsintervalle und Schmierdienst ...... 6-2
Z
Zündkerze, prüfen ..................................... 6-5
