2009 YAMAHA PW50 Notices Demploi (in French)

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
............. 1-1
DESCRIPTION
................................... 2-1
Vue gauche ...................................... 2-1

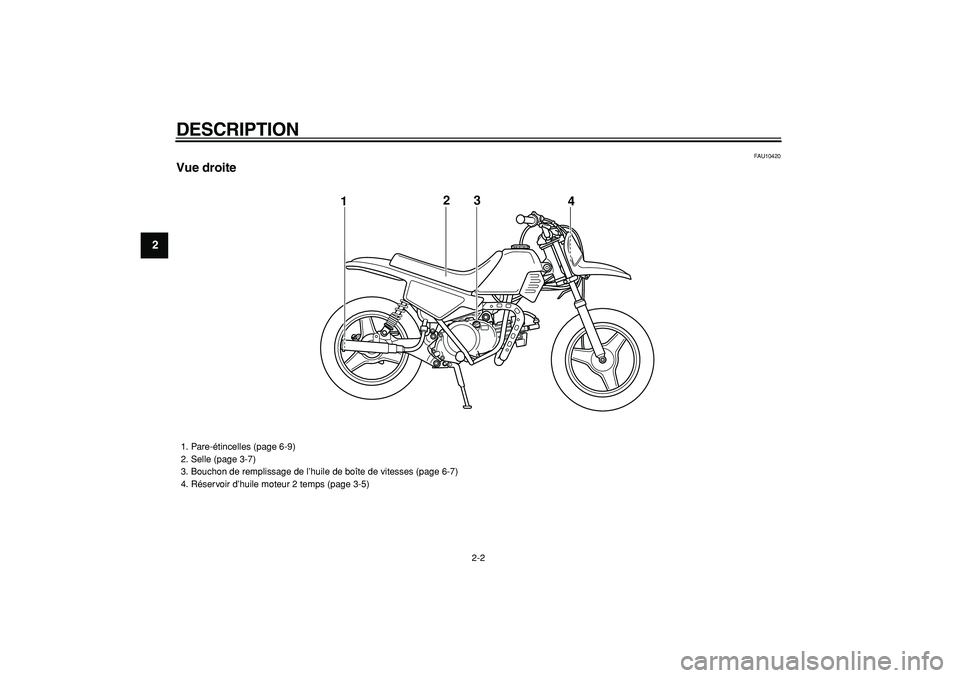

Vue droite ......................................... 2-2
Commandes et instruments.............. 2-3
COMMANDES ET
INSTRUMENTS
................................... 3-1
Contacteur au guidon ...................... 3-1
Limiteur de vitesse et réducteur de
puissance ..................................... 3-1
Levier de frein .................................. 3-2
Levier de frein arrière ...................... 3-3
Bouchon du réservoir de
carburant ...................................... 3-3
Carburant ........................................ 3-3
Durite de mise à l’air de réservoir de
carburant ...................................... 3-5
Huile moteur 2 temps ...................... 3-5
Robinet de carburant ....................... 3-6
Starter “
1
” ...................................... 3-6
Kick .................................................. 3-7
Selle ................................................ 3-7
POUR LA SÉCURITÉ – CONTRÔLES
AVANT UTILISATION
......................... 4-1
Points à contrôler avant chaque
utilisation ...................................... 4-2
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE
.......................................... 5-1
Mise en marche et échauffement d’un
moteur froid .................................. 5-1
Mise en marche d’un moteur
chaud ........................................... 5-1
Démarrage ...................................... 5-2
Accélération et décélération ............ 5-2
Freinage .......................................... 5-2
Rodage du moteur .......................... 5-3
Stationnement ................................. 5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES
.................................... 6-1
Trousse de réparation ..................... 6-1
Entretiens périodiques du système
de contrôle des gaz
d’échappement ............................ 6-2
Entretiens périodiques et fréquences
de graissage ................................ 6-3
Contrôle de la bougie ...................... 6-5
Dépose du réducteur de
puissance ..................................... 6-6
Huile de boîte de vitesses ............... 6-7
Carters de couple conique
intermédiaire et arrière ................. 6-8
Nettoyage de l’élément du filtre à
air ................................................. 6-8
Nettoyage du pare-étincelles .......... 6-9
Réglage du carburateur ................ 6-10Réglage du régime de ralenti du
moteur ........................................6-11
Contrôle du jeu de câble des gaz ..6-11
Pneus .............................................6-12
Roues embouties ajourées ............6-13
Réglage de la garde des leviers de
frein avant et arrière ...................6-14
Contrôle des mâchoires de frein
avant et arrière ...........................6-15
Contrôle et lubrification des
câbles .........................................6-16
Contrôle et lubrification de la poignée
et du câble des gaz ....................6-16
Réglage de la pompe à huile
“Autolube” ...................................6-16
Lubrification des leviers de frein
avant et arrière ...........................6-17
Contrôle et lubrification de la béquille
centrale .......................................6-17
Contrôle de la fourche ...................6-17
Contrôle de la direction ..................6-18
Contrôle des roulements de roue ..6-18
Roue avant ....................................6-19
Roue arrière ...................................6-20
Diagnostic de pannes ....................6-23
Schéma de diagnostic de pannes ..6-24
SOIN ET REMISAGE DE LA
MOTO
..................................................7-1
Remarque concernant les pièces de
couleur mate .................................7-1

TABLE DES MATIÈRES
Soin .................................................7-1
Remisage ........................................7-3
CARACTÉRISTIQUES
.......................8-1
RENSEIGNEMENTS
COMPLÉMENTAIRES
........................9-1
Numéros d’identification ..................9-1

1-1
1
2
3
4
5
6
7
8
9

CONSIGNES DE SÉCURITÉ
FAU40933
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité
de la moto incombe à son propriétaire.
Les motos sont des véhicules monovoies.
Leur sécurité dépend de techniques de con-
duite adéquates et des capacités du con-
ducteur. Tout conducteur doit prendre
connaissance des exigences suivantes
avant de démarrer.
Le pilote doit :

S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation d’une moto.

Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.

Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.

Faire réviser le véhicule par un mé-
canicien compétent aux intervalles in-
diqués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique l’exi-
ge.
Conduite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le véhi-
cule peut être conduit en toute sécurité.L’omission du contrôle ou de l’entretien cor-
rect du véhicule augmente les risques d’ac-
cident ou d’endommagement. Se reporter à
la liste des contrôles avant utilisation à la
page 4-1.

Cette moto est conçue pour une utili-
sation tout-terrain uniquement et sa
conduite sur la voie publique est illéga-
le. L’utilisation de ce véhicule sur des
terrains publics peut être illégale.
Avant utilisation, prendre connaissan-
ce des réglementations locales.

Cette moto est conçue pour le trans-
port du pilote uniquement. Ne pas
charger de passager.

La plupart des accidents de circulation
entre voitures et motos sont dus au fait
que les automobilistes ne voient pas
les motos. Se faire bien voir semble
donc permettre de réduire les risques
de ce genre d’accident.
Dès lors :

Porter une combinaison de couleur
vive.

Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de deux-roues se produisent.

Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.

De nombreux accidents sont dus au
manque d’expérience du pilote.

Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
sa moto qu’à des pilotes expérimen-
tés.

Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.

S’exercer tant que l’on ne s’est pas
complètement familiarisé avec la
moto et ses commandes.

De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse). Ne jamais
rouler plus vite que ne le permet l’état
du terrain.

Conduire prudemment dans des en-
droits inconnus. Des obstacles cachés
pourraient être la cause d’un accident.

La posture du pilote est importante
pour le contrôle du véhicule. Le pilote
doit garder les deux mains sur le gui-
don et les deux pieds sur les repose-
pieds afin de conserver le contrôle de

CONSIGNES DE SÉCURITÉ
1-2
1
la moto.

Ne jamais conduire après avoir absor-
bé de l’alcool, certains médicaments
ou des drogues.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.

Toujours porter un casque homolo-
gué.

Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vue
et de retarder la détection des obsta-
cles.

Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.

Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande, aux
repose-pieds ou même aux roues, ce
qui risque d’être la cause d’un acci-
dent.

Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds. Le moteur et le
système d’échappement sont brûlants
pendant ou après la conduite, et peu-vent, dès lors, provoquer des brûlures.
Éviter un empoisonnement au monoxy-
de de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz incolo-
re, inodore et insipide qui peut être présent
même lorsque l’on ne sent ou ne voit aucun
gaz d’échappement. Des niveaux mortels
de monoxyde de carbone peuvent s’accu-
muler rapidement et peuvent suffoquer rapi-
dement une victime et l’empêcher de se
sauver. De plus, des niveaux mortels de
monoxyde de carbone peuvent persister
pendant des heures, voire des jours dans
des endroits peu ou pas ventilés. Si l’on res-
sent tout symptôme d’empoisonnement au
monoxyde de carbone, il convient de quitter
immédiatement l’endroit, de prendre l’air et
de CONSULTER UN MÉDECIN.

Ne pas faire tourner un moteur à l’inté-
rieur. Même si l’on tente de faire éva-
cuer les gaz d’échappement à l’aide
de ventilateurs ou en ouvrant portes et
fenêtres, le monoxyde de carbone
peut atteindre rapidement des concen-trations dangereuses.

Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.

Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertu-
res comme portes ou fenêtres.
Charge
L’ajout d’accessoires peut réduire la stabili-
té et la maniabilité de la moto si la ré-
partition du poids est modifiée. Afin d’éviter
tout risque d’accident, faire preuve de beau-
coup de prudence lors du choix de tout ac-
cessoire. Redoubler de prudence lors de la
conduite d’une moto chargée d’accessoi-
res. Voici quelques directives à suivre con-
cernant les accessoires :
La conduite d’un véhicule surchargé
peut être la cause d’un accident.

Le poids du pilote ne peut excéder 25
kg (55 lb).

Les accessoires doivent être fixés
aussi bas et près de la moto que pos-
sible. Attacher soigneusement les ba-
gages les plus lourds près du centre
de la moto et répartir le poids éga-

CONSIGNES DE SÉCURITÉ
1-3
1
lement de chaque côté afin de ne pas
le déséquilibrer.

Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires sont
correctement fixés avant de prendre la
route. Contrôler fréquemment les fixa-
tions des accessoires.

Régler correctement la suspension
en fonction de la charge et contrôler
l’état et la pression de gonflage des
pneus.

Ne jamais placer des objets lourds
ou volumineux sur le guidon, la four-
che ou le garde-boue avant.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des accessoi-
res Yamaha d’origine, disponibles unique-
ment chez les concessionnaires Yamaha,
ont été conçus, testés et approuvés par
Yamaha pour l’utilisation sur ce véhicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Yamaha. Yamaha n’est pas en mesure de
tester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommander l’utilisation d’ac-cessoires vendus par des tiers ou les
modifications autres que celles
recommandées spécialement par Yamaha,
même si ces pièces sont vendues ou mon-
tées par un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secondai-
re puissent sembler être de concept et de
qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”.


Ne jamais monter d’accessoires qui
pourraient nuire au bon fonctionne-
ment de la moto. Examiner soigneuse-ment les accessoires avant de les
monter pour s’assurer qu’ils ne ré-
duisent en rien la garde au sol, l’angle
d’inclinaison dans les virages, le déba-
ttement limite de la suspension, la
course de la direction ou le fonctionne-
ment des commandes.

Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids. Si
des accessoires sont montés sur le
guidon ou autour de la fourche, ils
doivent être aussi légers et com-
pacts que possible.

Des accessoires volumineux ris-
quent de gravement réduire la stabi-
lité de la moto. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.

Certains accessoires peuvent for-
cer le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.

La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de

CONSIGNES DE SÉCURITÉ
1-4
1
l’installation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 6-12 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.

2-1
2
3
4
5
6
7
8
9

DESCRIPTION
FAU10410
Vue gauche
123
4 5

1. Robinet de carburant (page 3-6)
2. Vis de butée de papillon des gaz (page 6-11)
3. Élément du filtre à air (page 6-8)
4. Kick (page 3-7)
5. Béquille centrale (page 6-17)

DESCRIPTION
2-2
1
2
3
4
5
6
7
8
9

FAU10420
Vue droite
3
12
4

1. Pare-étincelles (page 6-9)
2. Selle (page 3-7)
3. Bouchon de remplissage de l’huile de boîte de vitesses (page 6-7)
4. Réservoir d’huile moteur 2 temps (page 3-5)
