PFLEGE UND STILLLEGUNG DES MOTORRADS
7-2
2
3
4
5
6
78
9

gende Mittel bzw. einen mit diesen
Mitteln angefeuchteten Lappen
oder Schwamm benutzen: alkali-
sche oder stark säurehaltige Reini-
gungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder
Kühlflüssigkeit, Batteriesäure.

Niemals Hochdruck-Waschanla-
gen oder Dampfstrahlreiniger ver-
wenden, da diese das Einsickern
von Wasser und damit eine Ver-
schlechterung in den folgenden Be-
reichen verursachen: Dichtungen
(von Rädern, Schwinglagern, Ga-
beln und Bremsen), elektrische Be-
standteile (Stecker, Verbindungen,
Instrumente, Schalter und Lichter),
Ent- und Belüftungsschläuche.

Für Motorräder, die mit einer Wind-
schutzscheibe ausgestattet sind:
Keine starken Reiniger oder harten
Schwämme verwenden, da sie Teile
abstumpfen oder verkratzen wer-
den. Einige Plastikreinigungsmittel
könnten auf der Windschutzschei-
be Kratzer hinterlassen. Das Pro-
dukt an einer nicht im Blickfeld
liegenden Stelle der Windschutz-
scheibe testen, ob es Scheuerspu-
ren hinterlässt. Ist dieWindschutzscheibe verkratzt, nach
dem Waschen ein Plastikpoliermit-
tel verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen oder in Küstennä-heDa Meeressalz extrem korrosiv wirkt, füh-
ren Sie bitte nach jeder Fahrt in Regen oder
Küstennähe folgende Schritte durch.
1. Das Motorrad abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:
Kein warmes Wasser
verwenden, da es die Korrosions-
aktivität des Salzes erhöht.

[GCA10791]

2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metall-
oberflächen sprühen, einschließlich
verchromter und vernickelter Metall-oberflächen.
Nach der Reinigung
1. Das Motorrad mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminium- und Edel-
stahl-Teilen, auch an der
Auspuffanlage, eine Chrompolitur.
(Sogar die temperaturbedingte Verfär-
bung von Edelstahl-Auspuffanlagen
kann mit einer solchen Politur entfernt
werden.)
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt oder vernickelt sind.
4. Verwenden Sie Sprühöl als Universal-
reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Das Motorrad vollständig trocknen las-
sen, bevor es untergestellt oder abge-
deckt wird.

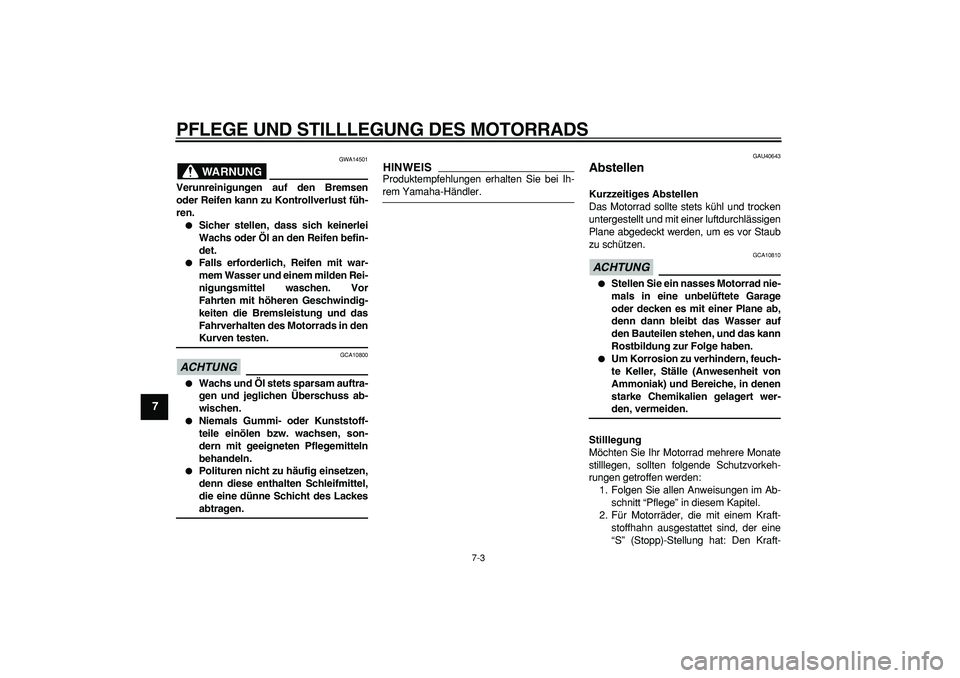

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-3
1
2
3
4
5
6
7
8
9
WARNUNG

GWA14501
Verunreinigungen auf den Bremsen
oder Reifen kann zu Kontrollverlust füh-
ren.

Sicher stellen, dass sich keinerlei
Wachs oder Öl an den Reifen befin-
det.

Falls erforderlich, Reifen mit war-
mem Wasser und einem milden Rei-
nigungsmittel waschen. Vor
Fahrten mit höheren Geschwindig-
keiten die Bremsleistung und das
Fahrverhalten des Motorrads in den
Kurven testen.
ACHTUNG

GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuss ab-
wischen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS

Produktempfehlungen erhalten Sie bei Ih-
rem Yamaha-Händler.
GAU40643
Abstellen
Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
ACHTUNG

GCA10810

Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.
2. Für Motorräder, die mit einem Kraft-
stoffhahn ausgestattet sind, der eine
“S” (Stopp)-Stellung hat: Den Kraft-

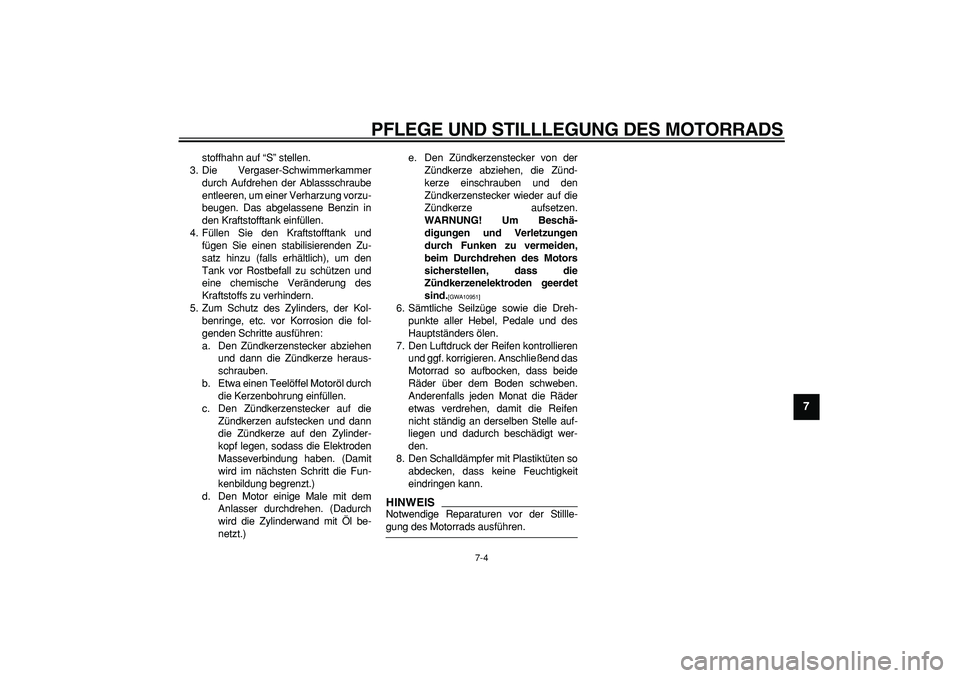

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
2
3
4
5
6
78
9

stoffhahn auf “S” stellen.
3. Die Vergaser-Schwimmerkammer
durch Aufdrehen der Ablassschraube
entleeren, um einer Verharzung vorzu-
beugen. Das abgelassene Benzin in
den Kraftstofftank einfüllen.
4. Füllen Sie den Kraftstofftank und
fügen Sie einen stabilisierenden Zu-
satz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
5. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zünd-
kerze einschrauben und den
Zündkerzenstecker wieder auf die
Zündkerze aufsetzen.
WARNUNG! Um Beschä-
digungen und Verletzungen
durch Funken zu vermeiden,
beim Durchdrehen des Motors
sicherstellen, dass die
Zündkerzenelektroden geerdet
sind.
[GWA10951]

6. Sämtliche Seilzüge sowie die Dreh-
punkte aller Hebel, Pedale und des
Hauptständers ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, dass beide
Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
8. Den Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
HINWEIS

Notwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.

8-1
1
2
3
4
5
6
7
8
9

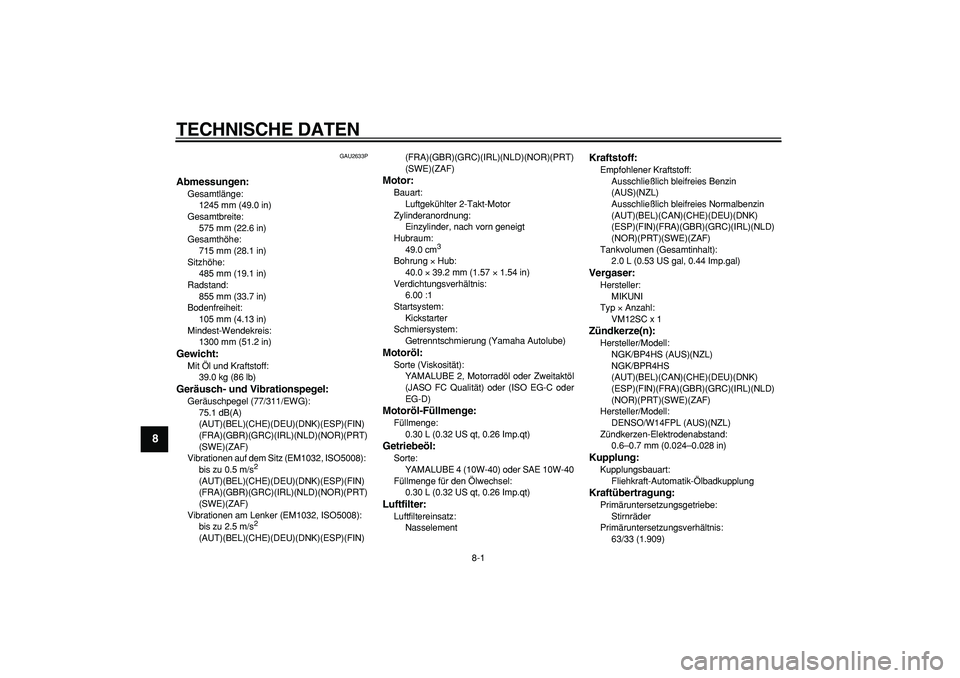

TECHNISCHE DATEN
GAU2633P
Abmessungen:
Gesamtlänge:
1245 mm (49.0 in)
Gesamtbreite:
575 mm (22.6 in)
Gesamthöhe:
715 mm (28.1 in)
Sitzhöhe:
485 mm (19.1 in)
Radstand:
855 mm (33.7 in)
Bodenfreiheit:
105 mm (4.13 in)
Mindest-Wendekreis:
1300 mm (51.2 in)
Gewicht:
Mit Öl und Kraftstoff:
39.0 kg (86 lb)
Geräusch- und Vibrationspegel:
Geräuschpegel (77/311/EWG):
75.1 dB(A)
(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Vibrationen auf dem Sitz (EM1032, ISO5008):
bis zu 0.5 m/s
2


(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)
(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Vibrationen am Lenker (EM1032, ISO5008):
bis zu 2.5 m/s
2


(AUT)(BEL)(CHE)(DEU)(DNK)(ESP)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)(NOR)(PRT)
(SWE)(ZAF)
Motor:
Bauart:
Luftgekühlter 2-Takt-Motor
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
49.0 cm
3

Bohrung
×
Hub:
40.0
×
39.2 mm (1.57
×
1.54 in)
Verdichtungsverhältnis:
6.00 :1
Startsystem:
Kickstarter
Schmiersystem:
Getrenntschmierung (Yamaha Autolube)

Motoröl:
Sorte (Viskosität):
YAMALUBE 2, Motorradöl oder Zweitaktöl
(JASO FC Qualität) oder (ISO EG-C oder
EG-D)
Motoröl-Füllmenge:
Füllmenge:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Getriebeöl:
Sorte:
YAMALUBE 4 (10W-40) oder SAE 10W-40
Füllmenge für den Ölwechsel:
0.30 L (0.32 US qt, 0.26 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Nasselement
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Benzin
(AUS)(NZL)
Ausschließlich bleifreies Normalbenzin
(AUT)(BEL)(CAN)(CHE)(DEU)(DNK)
(ESP)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)
(NOR)(PRT)(SWE)(ZAF)
Tankvolumen (Gesamtinhalt):
2.0 L (0.53 US gal, 0.44 Imp.gal)
Vergaser:
Hersteller:
MIKUNI
Typ
×
Anzahl:
VM12SC x 1
Zündkerze(n):
Hersteller/Modell:
NGK/BP4HS (AUS)(NZL)
NGK/BPR4HS
(AUT)(BEL)(CAN)(CHE)(DEU)(DNK)
(ESP)(FIN)(FRA)(GBR)(GRC)(IRL)(NLD)
(NOR)(PRT)(SWE)(ZAF)
Hersteller/Modell:
DENSO/W14FPL (AUS)(NZL)
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)
Kupplung:
Kupplungsbauart:
Fliehkraft-Automatik-Ölbadkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
63/33 (1.909)

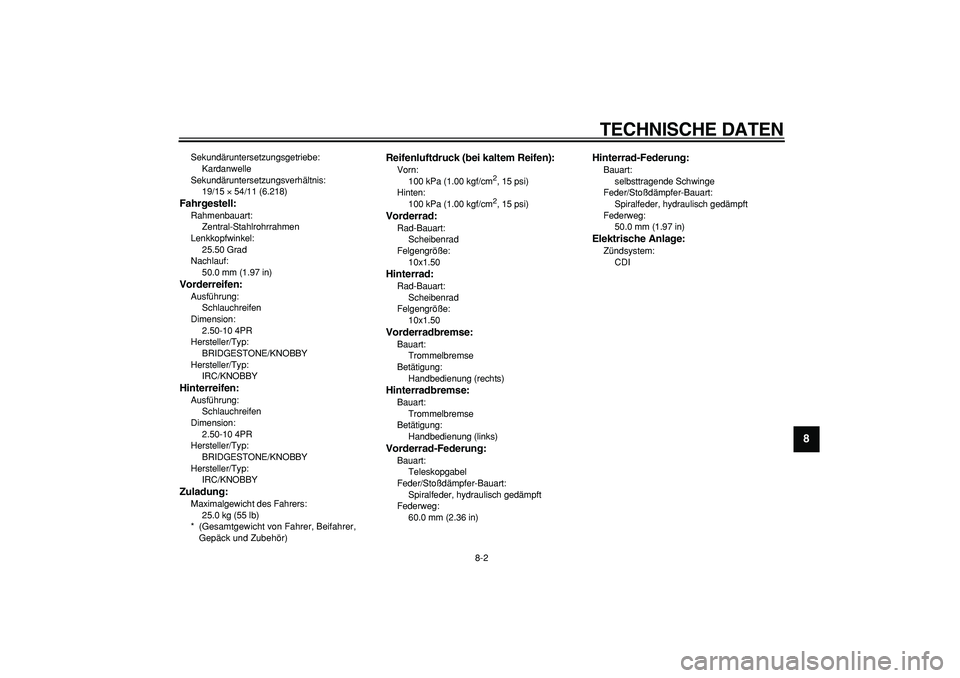

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Sekundäruntersetzungsgetriebe:
Kardanwelle
Sekundäruntersetzungsverhältnis:
19/15
×
54/11 (6.218)
Fahrgestell:
Rahmenbauart:
Zentral-Stahlrohrrahmen
Lenkkopfwinkel:
25.50 Grad
Nachlauf:
50.0 mm (1.97 in)
Vorderreifen:
Ausführung:
Schlauchreifen
Dimension:
2.50-10 4PR
Hersteller/Typ:
BRIDGESTONE/KNOBBY
Hersteller/Typ:
IRC/KNOBBY
Hinterreifen:
Ausführung:
Schlauchreifen
Dimension:
2.50-10 4PR
Hersteller/Typ:
BRIDGESTONE/KNOBBY
Hersteller/Typ:
IRC/KNOBBY
Zuladung:
Maximalgewicht des Fahrers:
25.0 kg (55 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Vorn:
100 kPa (1.00 kgf/cm
2

, 15 psi)
Hinten:
100 kPa (1.00 kgf/cm
2

, 15 psi)
Vorderrad:
Rad-Bauart:
Scheibenrad
Felgengröße:
10x1.50
Hinterrad:
Rad-Bauart:
Scheibenrad
Felgengröße:
10x1.50
Vorderradbremse:
Bauart:
Trommelbremse
Betätigung:
Handbedienung (rechts)
Hinterradbremse:
Bauart:
Trommelbremse
Betätigung:
Handbedienung (links)
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
60.0 mm (2.36 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
50.0 mm (1.97 in)
Elektrische Anlage:
Zündsystem:
CDI

9-1
1
2
3
4
5
6
7
8
9

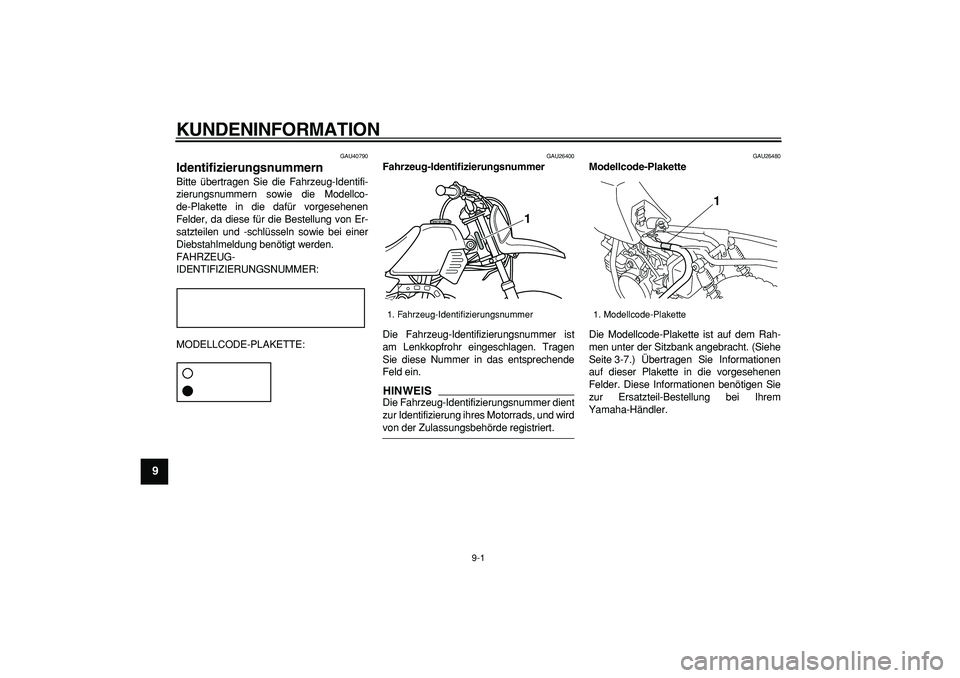

KUNDENINFORMATION
GAU40790
Identifizierungsnummern
Bitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen
Felder, da diese für die Bestellung von Er-
satzteilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.
HINWEIS

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird
von der Zulassungsbehörde registriert.
GAU26480
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-7.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1

1. Modellcode-Plakette
1

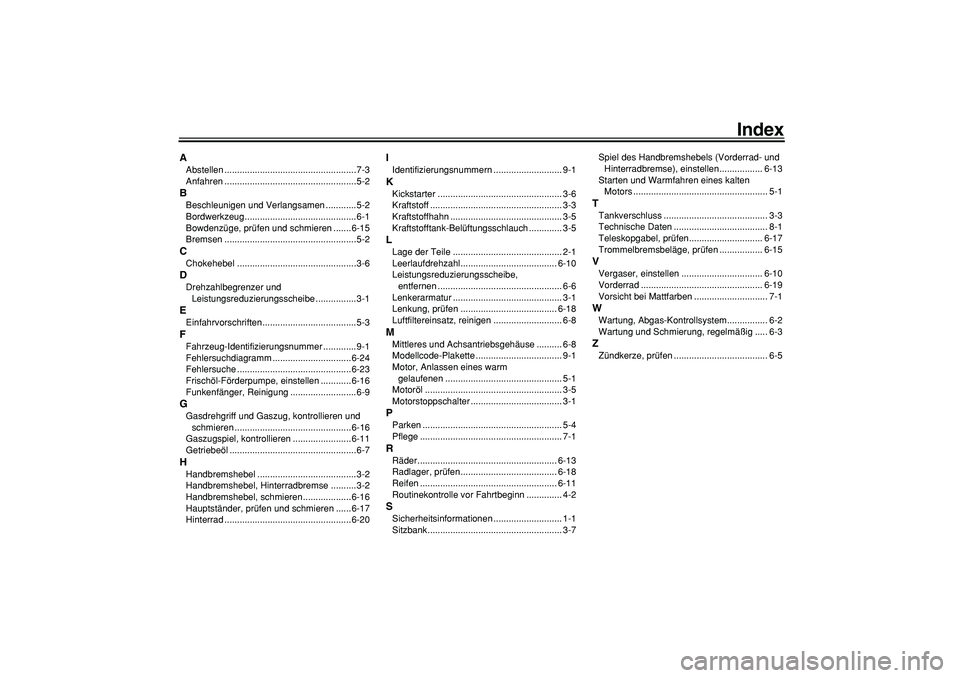

Index
A
Abstellen ....................................................7-3
Anfahren ....................................................5-2
B
Beschleunigen und Verlangsamen ............5-2
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-15
Bremsen ....................................................5-2
C
Chokehebel ...............................................3-6
D
Drehzahlbegrenzer und
Leistungsreduzierungsscheibe ................3-1
E
Einfahrvorschriften .....................................5-3
F
Fahrzeug-Identifizierungsnummer .............9-1
Fehlersuchdiagramm ...............................6-24
Fehlersuche .............................................6-23
Frischöl-Förderpumpe, einstellen ............6-16
Funkenfänger, Reinigung ..........................6-9
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren ..............................................6-16
Gaszugspiel, kontrollieren .......................6-11
Getriebeöl ..................................................6-7
H
Handbremshebel .......................................3-2
Handbremshebel, Hinterradbremse ..........3-2
Handbremshebel, schmieren ...................6-16
Hauptständer, prüfen und schmieren ......6-17
Hinterrad ..................................................6-20
I
Identifizierungsnummern ........................... 9-1
K
Kickstarter ................................................. 3-6
Kraftstoff .................................................... 3-3
Kraftstoffhahn ............................................ 3-5
Kraftstofftank-Belüftungsschlauch ............. 3-5
L
Lage der Teile ........................................... 2-1
Leerlaufdrehzahl...................................... 6-10
Leistungsreduzierungsscheibe,
entfernen ................................................. 6-6
Lenkerarmatur ........................................... 3-1
Lenkung, prüfen ...................................... 6-18
Luftfiltereinsatz, reinigen ........................... 6-8
M
Mittleres und Achsantriebsgehäuse .......... 6-8
Modellcode-Plakette .................................. 9-1
Motor, Anlassen eines warm
gelaufenen .............................................. 5-1
Motoröl ...................................................... 3-5
Motorstoppschalter .................................... 3-1
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder....................................................... 6-13
Radlager, prüfen...................................... 6-18
Reifen ...................................................... 6-11
Routinekontrolle vor Fahrtbeginn .............. 4-2
S
Sicherheitsinformationen ........................... 1-1
Sitzbank..................................................... 3-7Spiel des Handbremshebels (Vorderrad- und
Hinterradbremse), einstellen ................. 6-13
Starten und Warmfahren eines kalten
Motors ..................................................... 5-1
T
Tankverschluss ......................................... 3-3
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-17
Trommelbremsbeläge, prüfen ................. 6-15
V
Vergaser, einstellen ................................ 6-10
Vorderrad ................................................ 6-19
Vorsicht bei Mattfarben ............................. 7-1
W
Wartung, Abgas-Kontrollsystem................ 6-2
Wartung und Schmierung, regelmäßig ..... 6-3
Z
Zündkerze, prüfen ..................................... 6-5

YAMAHA MOTOR CO., LTD.

AUF RECYCLINGPAPIER GEDRUCKTPRINTED IN JAPAN
2008.4–1.4
×
1
!
(G)
