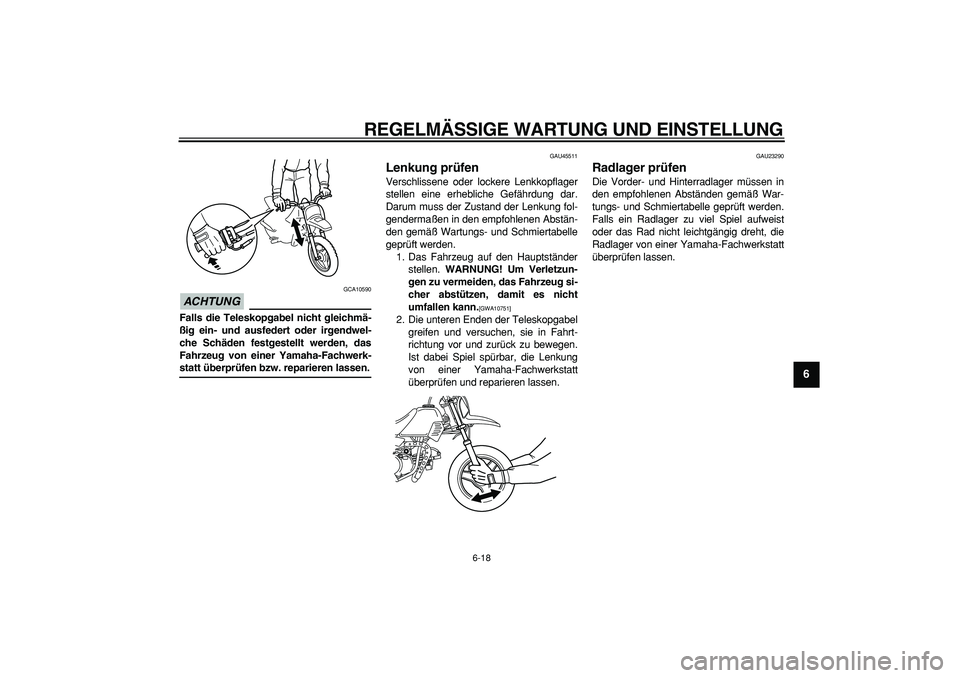

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
2
3
4
5
67
8
9
ACHTUNG

GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-
statt überprüfen bzw. reparieren lassen.
GAU45511
Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Das Fahrzeug auf den Hauptständer
stellen.
WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht
umfallen kann.
[GWA10751]

2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.

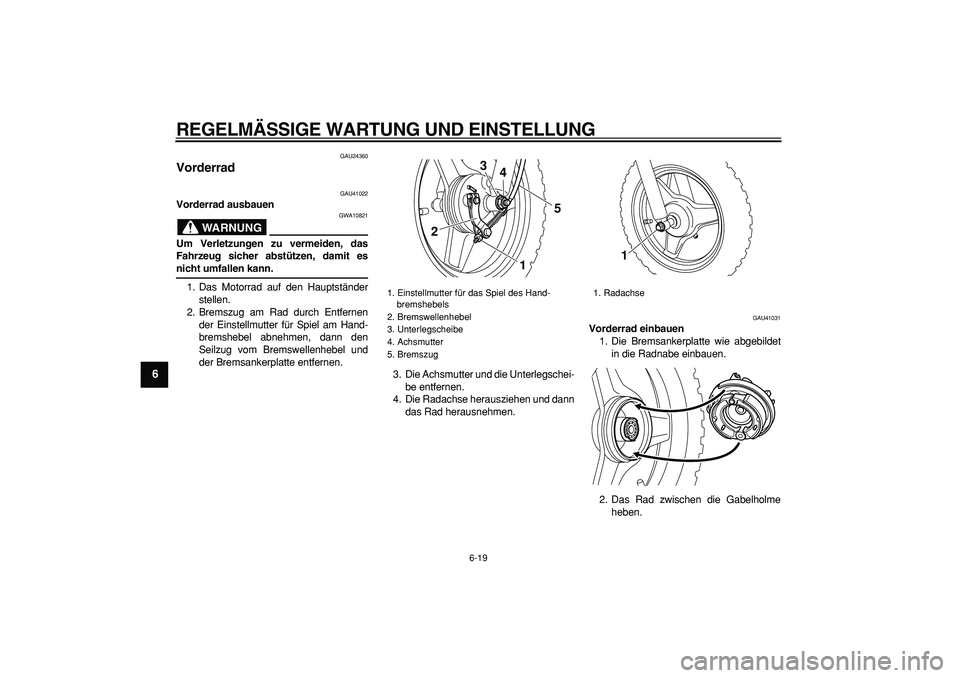

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
1
2
3
4
5
6
7
8
9

GAU24360
Vorderrad
GAU41022
Vorderrad ausbauen
WARNUNG

GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Das Motorrad auf den Hauptständer
stellen.
2. Bremszug am Rad durch Entfernen
der Einstellmutter für Spiel am Hand-
bremshebel abnehmen, dann den
Seilzug vom Bremswellenhebel und
der Bremsankerplatte entfernen.
3. Die Achsmutter und die Unterlegschei-
be entfernen.
4. Die Radachse herausziehen und dann
das Rad herausnehmen.
GAU41031
Vorderrad einbauen
1. Die Bremsankerplatte wie abgebildet
in die Radnabe einbauen.
2. Das Rad zwischen die Gabelholme
heben.
1. Einstellmutter für das Spiel des Hand-
bremshebels
2. Bremswellenhebel
3. Unterlegscheibe
4. Achsmutter
5. Bremszug
5
1 23
4

1. Radachse
1

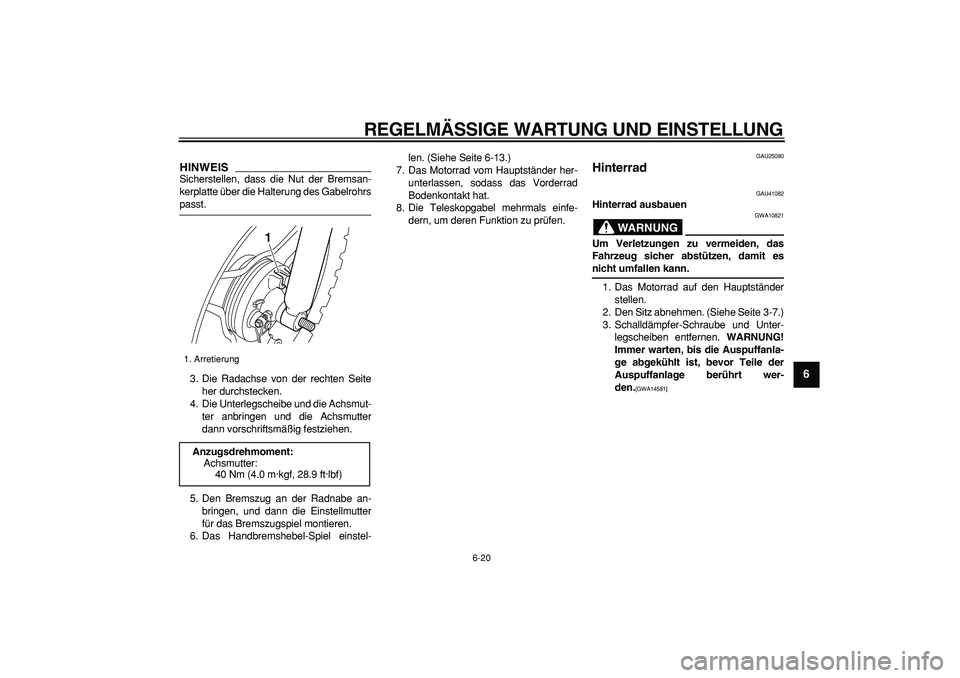

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
2
3
4
5
67
8
9
HINWEIS

Sicherstellen, dass die Nut der Bremsan-
kerplatte über die Halterung des Gabelrohrs
passt.
3. Die Radachse von der rechten Seite
her durchstecken.
4. Die Unterlegscheibe und die Achsmut-
ter anbringen und die Achsmutter
dann vorschriftsmäßig festziehen.
5. Den Bremszug an der Radnabe an-
bringen, und dann die Einstellmutter
für das Bremszugspiel montieren.
6. Das Handbremshebel-Spiel einstel-len. (Siehe Seite 6-13.)
7. Das Motorrad vom Hauptständer her-
unterlassen, sodass das Vorderrad
Bodenkontakt hat.
8. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
GAU25080
Hinterrad
GAU41082
Hinterrad ausbauen
WARNUNG

GWA10821
Um Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit es
nicht umfallen kann.
1. Das Motorrad auf den Hauptständer
stellen.
2. Den Sitz abnehmen. (Siehe Seite 3-7.)
3. Schalldämpfer-Schraube und Unter-
legscheiben entfernen.
WARNUNG!
Immer warten, bis die Auspuffanla-
ge abgekühlt ist, bevor Teile der
Auspuffanlage berührt wer-
den.
[GWA14581]

1. Arretierung
Anzugsdrehmoment:
Achsmutter:
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1

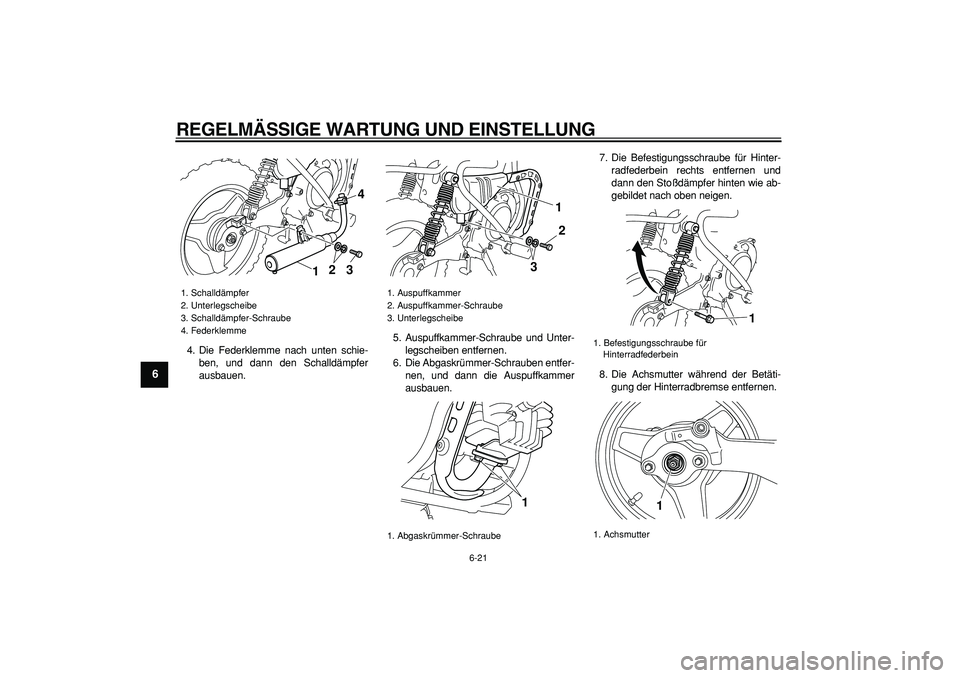

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
1
2
3
4
5
6
7
8
9

4. Die Federklemme nach unten schie-
ben, und dann den Schalldämpfer
ausbauen.5. Auspuffkammer-Schraube und Unter-
legscheiben entfernen.
6. Die Abgaskrümmer-Schrauben entfer-
nen, und dann die Auspuffkammer
ausbauen.7. Die Befestigungsschraube für Hinter-
radfederbein rechts entfernen und
dann den Stoßdämpfer hinten wie ab-
gebildet nach oben neigen.
8. Die Achsmutter während der Betäti-
gung der Hinterradbremse entfernen.
1. Schalldämpfer
2. Unterlegscheibe
3. Schalldämpfer-Schraube
4. Federklemme
3
1
24

1. Auspuffkammer
2. Auspuffkammer-Schraube
3. Unterlegscheibe
1. Abgaskrümmer-Schraube
2 1
31

1. Befestigungsschraube für
Hinterradfederbein
1. Achsmutter
1
1

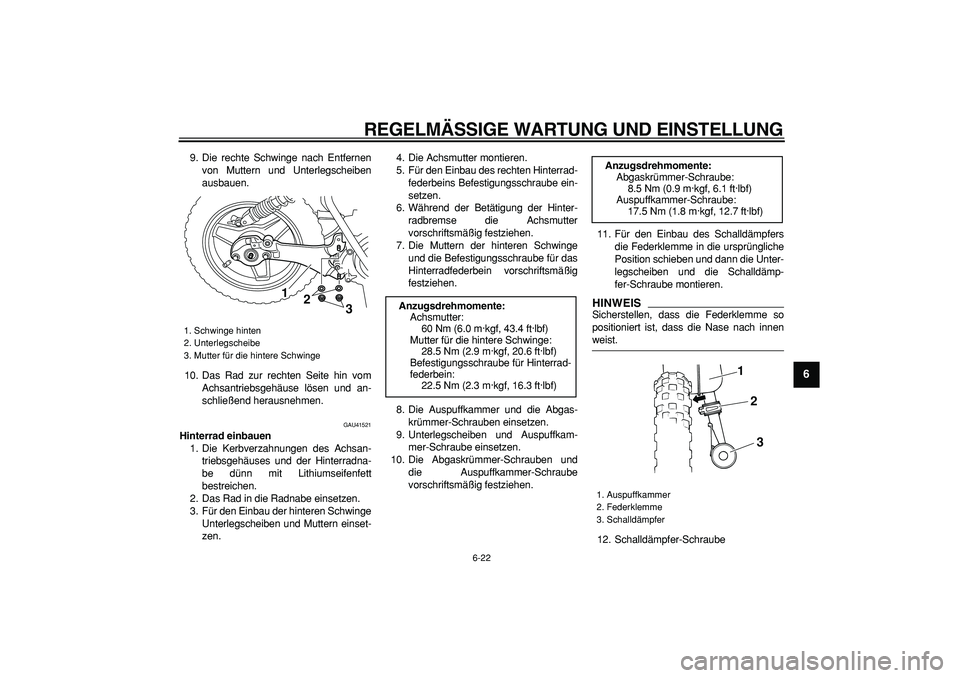

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
2
3
4
5
67
8
9

9. Die rechte Schwinge nach Entfernen
von Muttern und Unterlegscheiben
ausbauen.
10. Das Rad zur rechten Seite hin vom
Achsantriebsgehäuse lösen und an-
schließend herausnehmen.
GAU41521
Hinterrad einbauen
1. Die Kerbverzahnungen des Achsan-
triebsgehäuses und der Hinterradna-
be dünn mit Lithiumseifenfett
bestreichen.
2. Das Rad in die Radnabe einsetzen.
3. Für den Einbau der hinteren Schwinge
Unterlegscheiben und Muttern einset-
zen.4. Die Achsmutter montieren.
5. Für den Einbau des rechten Hinterrad-
federbeins Befestigungsschraube ein-
setzen.
6. Während der Betätigung der Hinter-
radbremse die Achsmutter
vorschriftsmäßig festziehen.
7. Die Muttern der hinteren Schwinge
und die Befestigungsschraube für das
Hinterradfederbein vorschriftsmäßig
festziehen.
8. Die Auspuffkammer und die Abgas-
krümmer-Schrauben einsetzen.
9. Unterlegscheiben und Auspuffkam-
mer-Schraube einsetzen.
10. Die Abgaskrümmer-Schrauben und
die Auspuffkammer-Schraube
vorschriftsmäßig festziehen.11. Für den Einbau des Schalldämpfers
die Federklemme in die ursprüngliche
Position schieben und dann die Unter-
legscheiben und die Schalldämp-
fer-Schraube montieren.
HINWEIS

Sicherstellen, dass die Federklemme so
positioniert ist, dass die Nase nach innen
weist.
12. Schalldämpfer-Schraube
1. Schwinge hinten
2. Unterlegscheibe
3. Mutter für die hintere Schwinge
1
2
3

Anzugsdrehmomente:
Achsmutter:
60 Nm (6.0 m·kgf, 43.4 ft·lbf)
Mutter für die hintere Schwinge:
28.5 Nm (2.9 m·kgf, 20.6 ft·lbf)
Befestigungsschraube für Hinterrad-
federbein:
22.5 Nm (2.3 m·kgf, 16.3 ft·lbf)
Anzugsdrehmomente:
Abgaskrümmer-Schraube:
8.5 Nm (0.9 m·kgf, 6.1 ft·lbf)
Auspuffkammer-Schraube:
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)
1. Auspuffkammer
2. Federklemme
3. Schalldämpfer
1
2
3

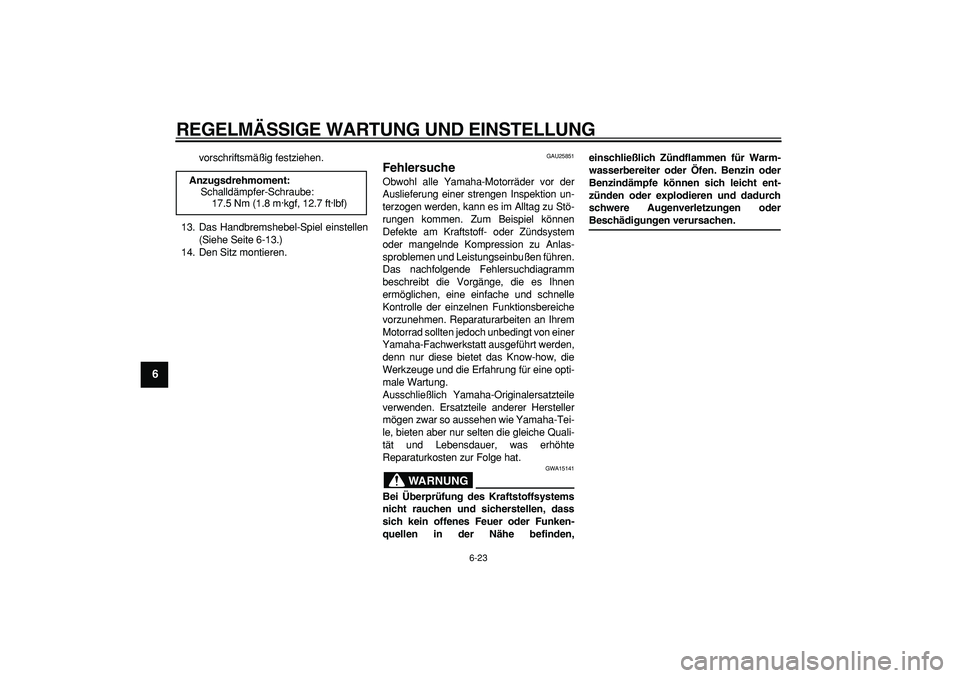

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
1
2
3
4
5
6
7
8
9

vorschriftsmäßig festziehen.
13. Das Handbremshebel-Spiel einstellen
(Siehe Seite 6-13.)
14. Den Sitz montieren.
GAU25851
Fehlersuche
Obwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlas-
sproblemen und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgeführt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung für eine opti-
male Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte
Reparaturkosten zur Folge hat.
WARNUNG

GWA15141
Bei Überprüfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nähe befinden,einschließlich Zündflammen für Warm-
wasserbereiter oder Öfen. Benzin oder
Benzindämpfe können sich leicht ent-
zünden oder explodieren und dadurch
schwere Augenverletzungen oder
Beschädigungen verursachen. Anzugsdrehmoment:
Schalldämpfer-Schraube:
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)

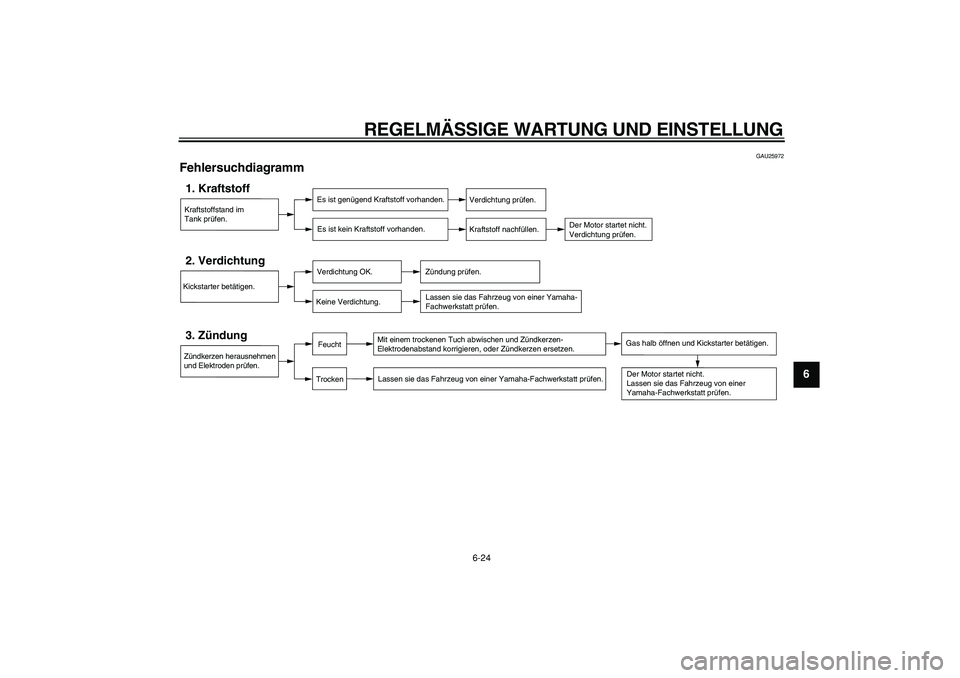

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
2
3
4
5
67
8
9

GAU25972
Fehlersuchdiagramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
Kickstarter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen.
Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht.
Lassen sie das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen.
TrockenFeucht
Gas halb öffnen und Kickstarter betätigen.

7-1
1
2
3
4
5
6
7
8
9

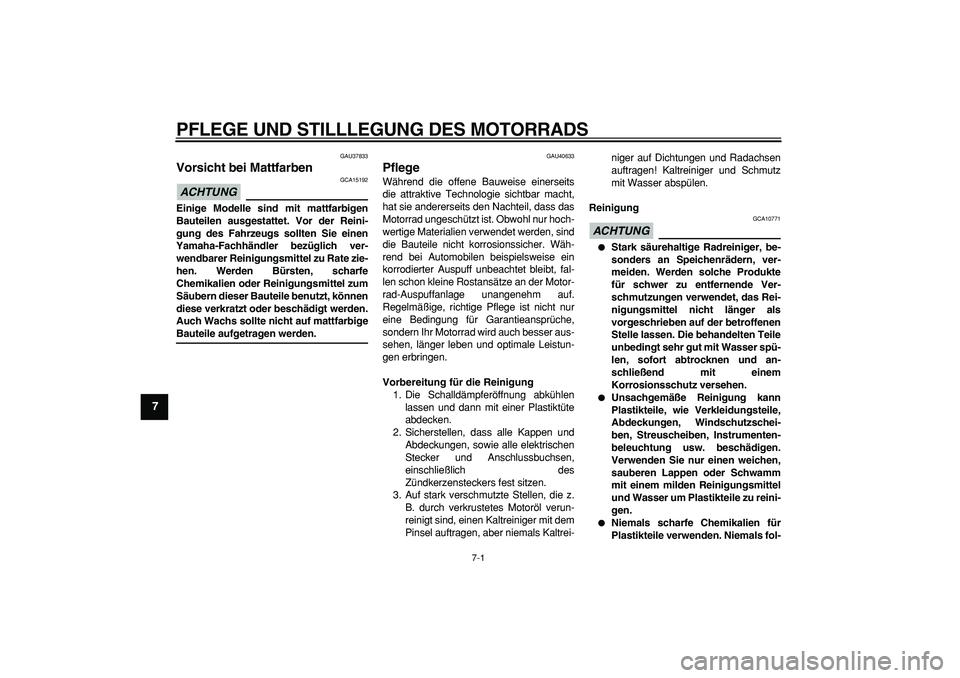

PFLEGE UND STILLLEGUNG DES MOTORRADS
GAU37833
Vorsicht bei Mattfarben
ACHTUNG

GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachhändler bezüglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden Bürsten, scharfe
Chemikalien oder Reinigungsmittel zum
Säubern dieser Bauteile benutzt, können
diese verkratzt oder beschädigt werden.
Auch Wachs sollte nicht auf mattfarbige
Bauteile aufgetragen werden.
GAU40633
Pflege
Während die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungeschützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. Wäh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostansätze an der Motor-
rad-Auspuffanlage unangenehm auf.
Regelmäßige, richtige Pflege ist nicht nur
eine Bedingung für Garantieansprüche,
sondern Ihr Motorrad wird auch besser aus-
sehen, länger leben und optimale Leistun-
gen erbringen.
Vorbereitung für die Reinigung
1. Die Schalldämpferöffnung abkühlen
lassen und dann mit einer Plastiktüte
abdecken.
2. Sicherstellen, dass alle Kappen und
Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen,
einschließlich des
Zündkerzensteckers fest sitzen.
3. Auf stark verschmutzte Stellen, die z.
B. durch verkrustetes Motoröl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei-niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser abspülen.
Reinigung
ACHTUNG

GCA10771

Stark säurehaltige Radreiniger, be-
sonders an Speichenrädern, ver-
meiden. Werden solche Produkte
für schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht länger als
vorgeschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser spü-
len, sofort abtrocknen und an-
schließend mit einem
Korrosionsschutz versehen.

Unsachgemäße Reinigung kann
Plastikteile, wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw. beschädigen.
Verwenden Sie nur einen weichen,
sauberen Lappen oder Schwamm
mit einem milden Reinigungsmittel
und Wasser um Plastikteile zu reini-
gen.

Niemals scharfe Chemikalien für
Plastikteile verwenden. Niemals fol-
