2009 YAMAHA PW50 Betriebsanleitungen (in German)

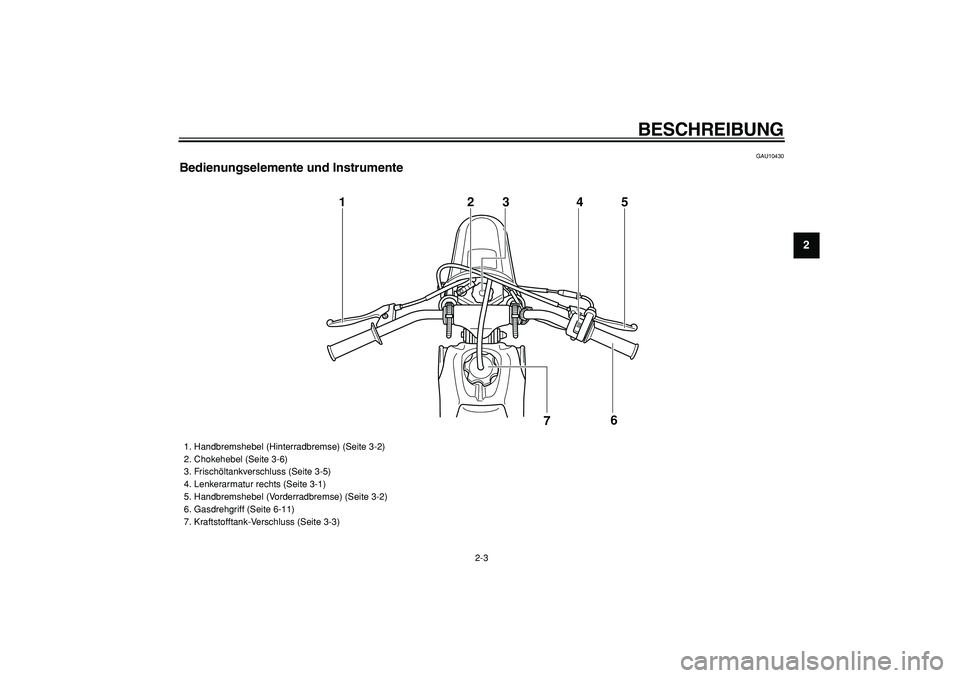

BESCHREIBUNG
2-3
2
3
4
5
6
7
8
9

GAU10430
Bedienungselemente und Instrumente
12
7 345
6

1. Handbremshebel (Hinterradbremse) (Seite 3-2)
2. Chokehebel (Seite 3-6)
3. Frischöltankverschluss (Seite 3-5)
4. Lenkerarmatur rechts (Seite 3-1)
5. Handbremshebel (Vorderradbremse) (Seite 3-2)
6. Gasdrehgriff (Seite 6-11)
7. Kraftstofftank-Verschluss (Seite 3-3)

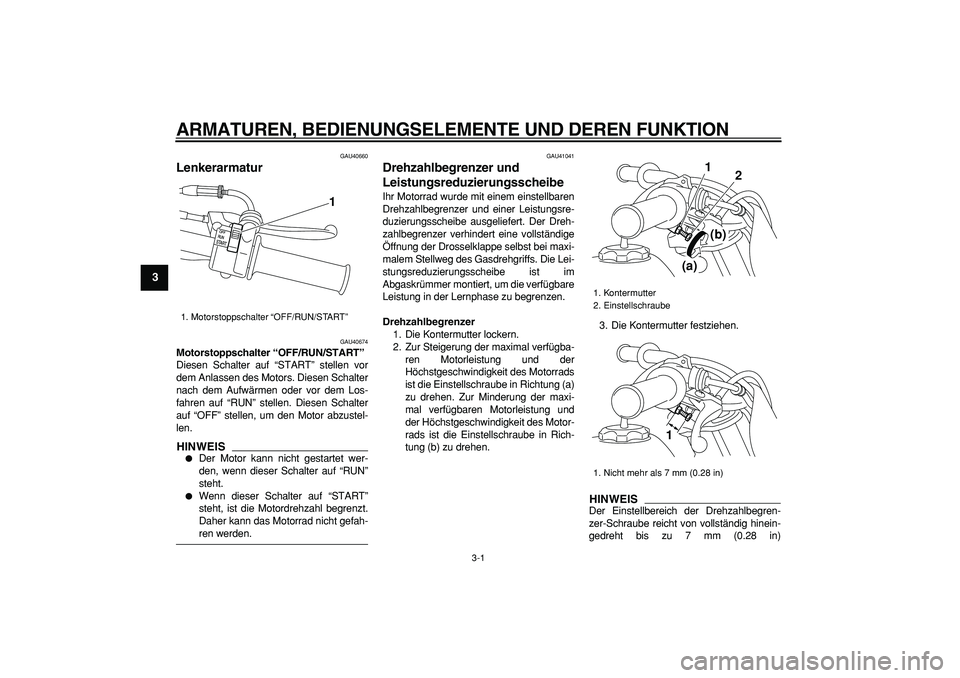

3-1
1
2
3
4
5
6
7
8
9

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
GAU40660
Lenkerarmatur
GAU40674
Motorstoppschalter “OFF/RUN/START”
Diesen Schalter auf “START” stellen vor
dem Anlassen des Motors. Diesen Schalter
nach dem Aufwärmen oder vor dem Los-
fahren auf “RUN” stellen. Diesen Schalter
auf “OFF” stellen, um den Motor abzustel-
len.
HINWEIS


Der Motor kann nicht gestartet wer-
den, wenn dieser Schalter auf “RUN”
steht.

Wenn dieser Schalter auf “START”
steht, ist die Motordrehzahl begrenzt.
Daher kann das Motorrad nicht gefah-
ren werden.
GAU41041
Drehzahlbegrenzer und
Leistungsreduzierungsscheibe
Ihr Motorrad wurde mit einem einstellbaren
Drehzahlbegrenzer und einer Leistungsre-
duzierungsscheibe ausgeliefert. Der Dreh-
zahlbegrenzer verhindert eine vollständige
Öffnung der Drosselklappe selbst bei maxi-
malem Stellweg des Gasdrehgriffs. Die Lei-
stungsreduzierungsscheibe ist im
Abgaskrümmer montiert, um die verfügbare
Leistung in der Lernphase zu begrenzen.
Drehzahlbegrenzer
1. Die Kontermutter lockern.
2. Zur Steigerung der maximal verfügba-
ren Motorleistung und der
Höchstgeschwindigkeit des Motorrads
ist die Einstellschraube in Richtung (a)
zu drehen. Zur Minderung der maxi-
mal verfügbaren Motorleistung und
der Höchstgeschwindigkeit des Motor-
rads ist die Einstellschraube in Rich-
tung (b) zu drehen.3. Die Kontermutter festziehen.
HINWEIS

Der Einstellbereich der Drehzahlbegren-
zer-Schraube reicht von vollständig hinein-
gedreht bis zu 7 mm (0.28 in)
1. Motorstoppschalter “OFF/RUN/START”
1

1. Kontermutter
2. Einstellschraube
1. Nicht mehr als 7 mm (0.28 in)
1
(a)(b)2
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

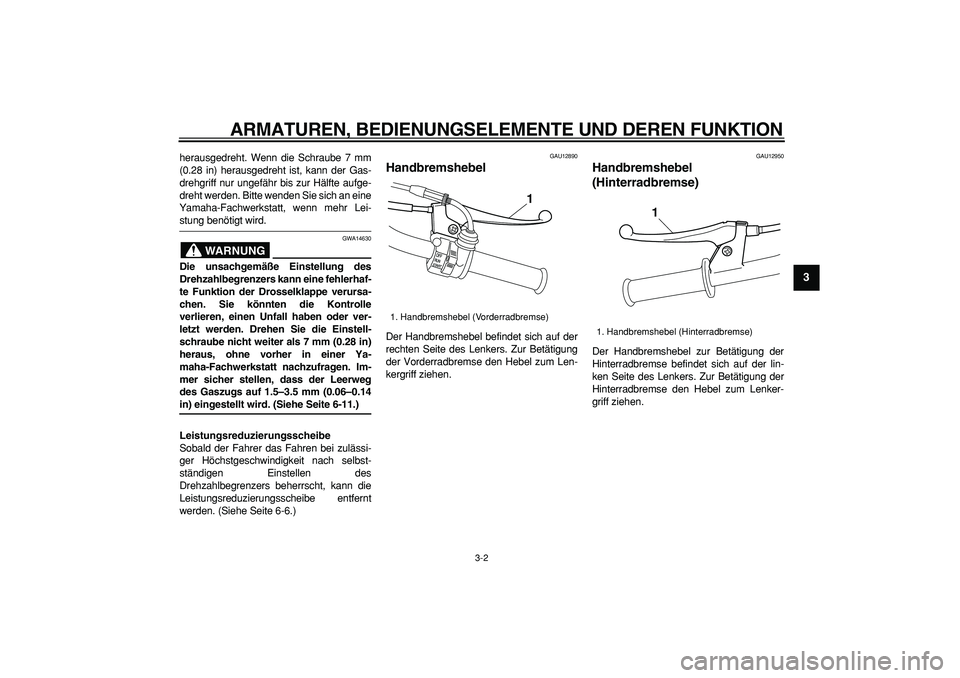

3-2
2
34
5
6
7
8
9

herausgedreht. Wenn die Schraube 7 mm
(0.28 in) herausgedreht ist, kann der Gas-
drehgriff nur ungefähr bis zur Hälfte aufge-
dreht werden. Bitte wenden Sie sich an eine
Yamaha-Fachwerkstatt, wenn mehr Lei-
stung benötigt wird.
WARNUNG

GWA14630
Die unsachgemäße Einstellung des
Drehzahlbegrenzers kann eine fehlerhaf-
te Funktion der Drosselklappe verursa-
chen. Sie könnten die Kontrolle
verlieren, einen Unfall haben oder ver-
letzt werden. Drehen Sie die Einstell-
schraube nicht weiter als 7 mm (0.28 in)
heraus, ohne vorher in einer Ya-
maha-Fachwerkstatt nachzufragen. Im-
mer sicher stellen, dass der Leerweg
des Gaszugs auf 1.5–3.5 mm (0.06–0.14
in) eingestellt wird. (Siehe Seite 6-11.)
Leistungsreduzierungsscheibe
Sobald der Fahrer das Fahren bei zulässi-
ger Höchstgeschwindigkeit nach selbst-
ständigen Einstellen des
Drehzahlbegrenzers beherrscht, kann die
Leistungsreduzierungsscheibe entfernt
werden. (Siehe Seite 6-6.)
GAU12890
Handbremshebel
Der Handbremshebel befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Len-
kergriff ziehen.
GAU12950
Handbremshebel
(Hinterradbremse)
Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
1. Handbremshebel (Vorderradbremse)
1

1. Handbremshebel (Hinterradbremse)
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

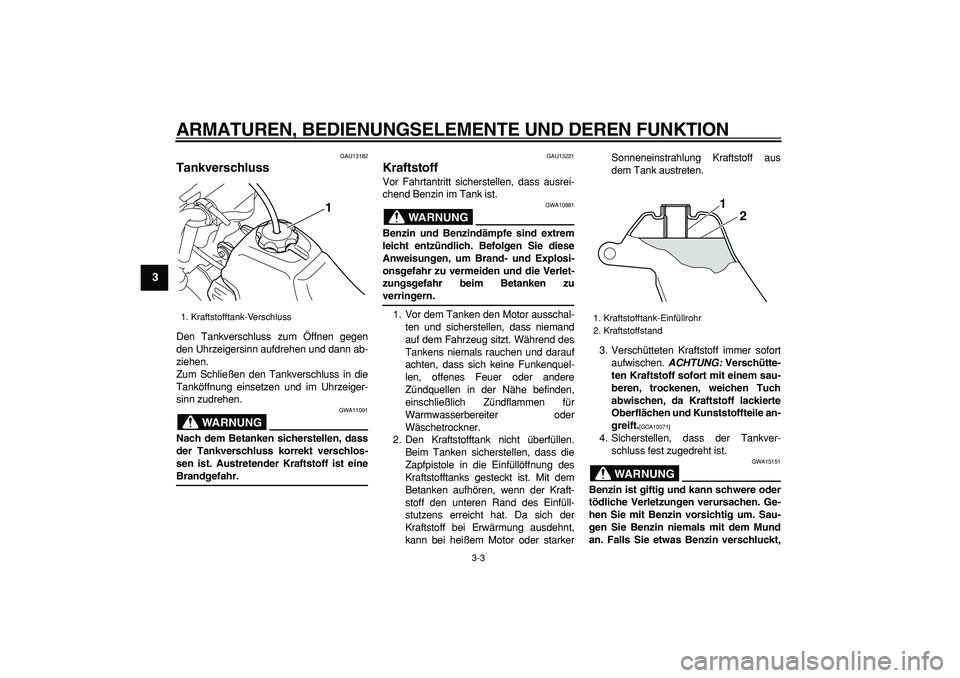

3-3
1
2
3
4
5
6
7
8
9

GAU13182
Tankverschluss
Den Tankverschluss zum Öffnen gegen
den Uhrzeigersinn aufdrehen und dann ab-
ziehen.
Zum Schließen den Tankverschluss in die
Tanköffnung einsetzen und im Uhrzeiger-
sinn zudrehen.
WARNUNG

GWA11091
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13221
Kraftstoff
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG

GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu
verringern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere
Zündquellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder
Wäschetrockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüll-
stutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starkerSonneneinstrahlung Kraftstoff aus
dem Tank austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen.
ACHTUNG:
Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]

4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG

GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
1. Kraftstofftank-Verschluss
1

1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
2 1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

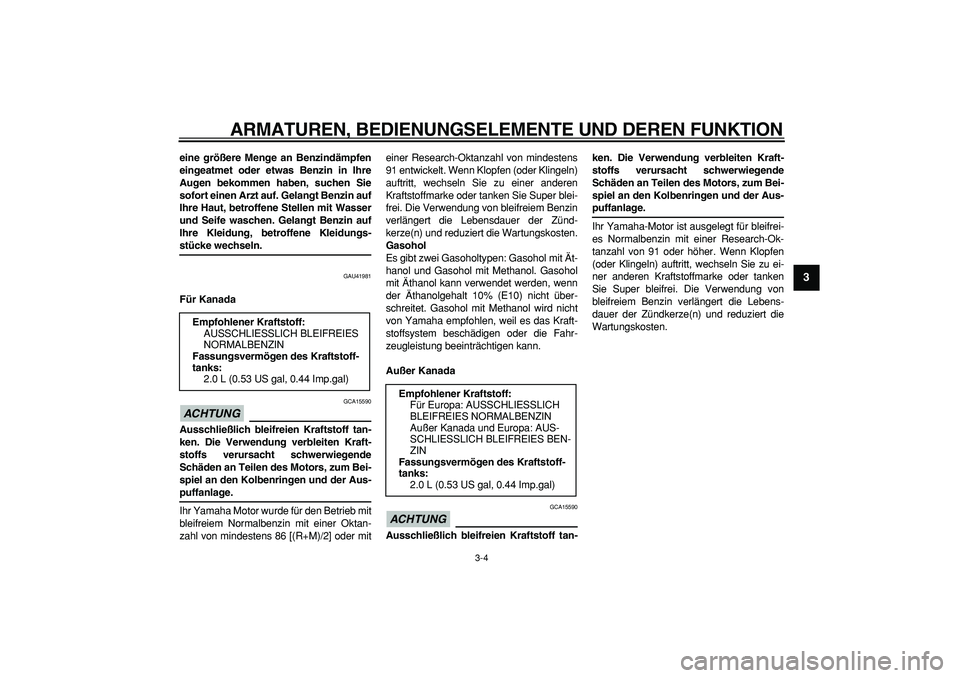

3-4
2
34
5
6
7
8
9

eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungs-
stücke wechseln.
GAU41981
Für Kanada
ACHTUNG

GCA15590
Ausschließlich bleifreien Kraftstoff tan-
ken. Die Verwendung verbleiten Kraft-
stoffs verursacht schwerwiegende
Schäden an Teilen des Motors, zum Bei-
spiel an den Kolbenringen und der Aus-
puffanlage.
Ihr Yamaha Motor wurde für den Betrieb mit
bleifreiem Normalbenzin mit einer Oktan-
zahl von mindestens 86 [(R+M)/2] oder miteiner Research-Oktanzahl von mindestens
91 entwickelt. Wenn Klopfen (oder Klingeln)
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie Super blei-
frei. Die Verwendung von bleifreiem Benzin
verlängert die Lebensdauer der Zünd-
kerze(n) und reduziert die Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit Ät-
hanol und Gasohol mit Methanol. Gasohol
mit Äthanol kann verwendet werden, wenn
der Äthanolgehalt 10% (E10) nicht über-
schreitet. Gasohol mit Methanol wird nicht
von Yamaha empfohlen, weil es das Kraft-
stoffsystem beschädigen oder die Fahr-
zeugleistung beeinträchtigen kann.
Außer Kanada
ACHTUNG

GCA15590
Ausschließlich bleifreien Kraftstoff tan-ken. Die Verwendung verbleiten Kraft-
stoffs verursacht schwerwiegende
Schäden an Teilen des Motors, zum Bei-
spiel an den Kolbenringen und der Aus-
puffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
2.0 L (0.53 US gal, 0.44 Imp.gal)

Empfohlener Kraftstoff:
Für Europa: AUSSCHLIESSLICH
BLEIFREIES NORMALBENZIN
Außer Kanada und Europa: AUS-
SCHLIESSLICH BLEIFREIES BEN-
ZIN
Fassungsvermögen des Kraftstoff-
tanks:
2.0 L (0.53 US gal, 0.44 Imp.gal)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

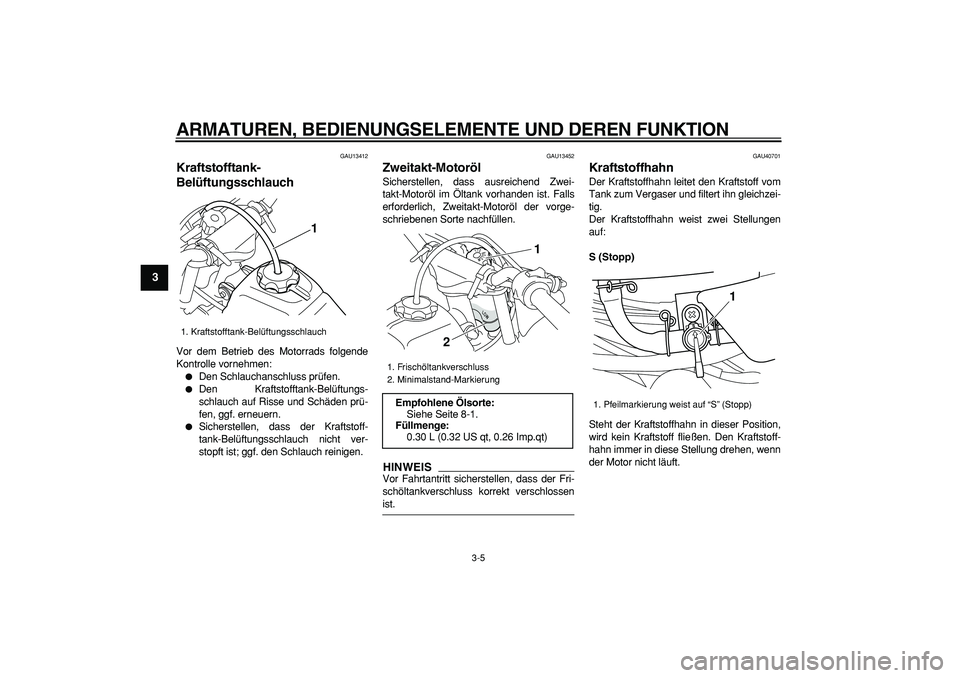

3-5
1
2
3
4
5
6
7
8
9

GAU13412
Kraftstofftank-
Belüftungsschlauch
Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:

Den Schlauchanschluss prüfen.

Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.

Sicherstellen, dass der Kraftstoff-
tank-Belüftungsschlauch nicht ver-
stopft ist; ggf. den Schlauch reinigen.
GAU13452
Zweitakt-Motoröl
Sicherstellen, dass ausreichend Zwei-
takt-Motoröl im Öltank vorhanden ist. Falls
erforderlich, Zweitakt-Motoröl der vorge-
schriebenen Sorte nachfüllen.
HINWEIS

Vor Fahrtantritt sicherstellen, dass der Fri-
schöltankverschluss korrekt verschlossen
ist.
GAU40701
Kraftstoffhahn
Der Kraftstoffhahn leitet den Kraftstoff vom
Tank zum Vergaser und filtert ihn gleichzei-
tig.
Der Kraftstoffhahn weist zwei Stellungen
auf:
S (Stopp)
Steht der Kraftstoffhahn in dieser Position,
wird kein Kraftstoff fließen. Den Kraftstoff-
hahn immer in diese Stellung drehen, wenn
der Motor nicht läuft.
1. Kraftstofftank-Belüftungsschlauch
1

1. Frischöltankverschluss
2. Minimalstand-Markierung
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
0.30 L (0.32 US qt, 0.26 Imp.qt)
21

1. Pfeilmarkierung weist auf “S” (Stopp)
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

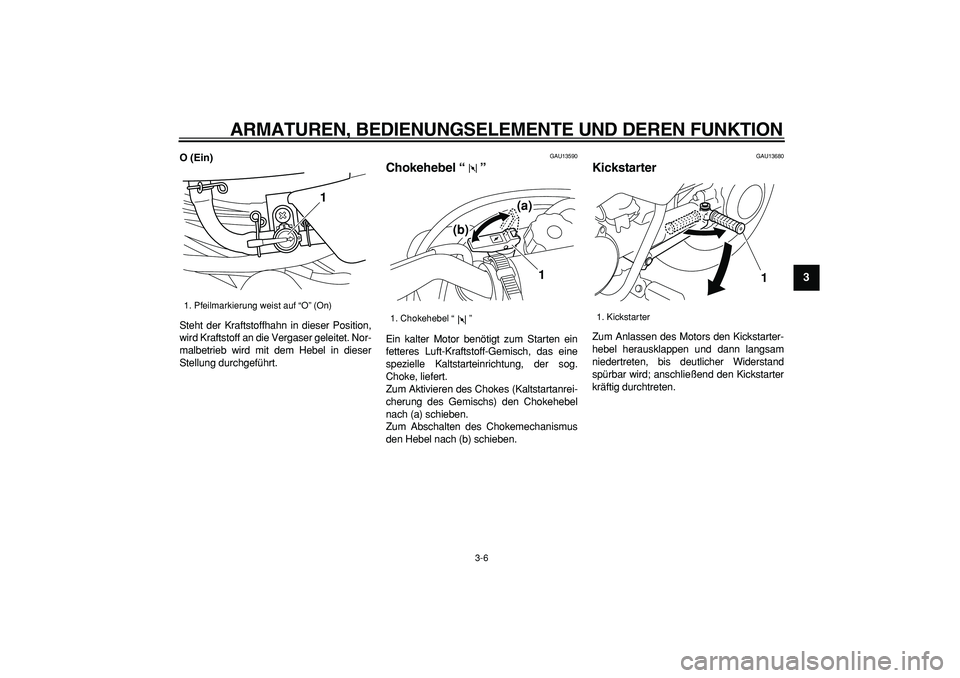

3-6
2
34
5
6
7
8
9

O (Ein)
Steht der Kraftstoffhahn in dieser Position,
wird Kraftstoff an die Vergaser geleitet. Nor-
malbetrieb wird mit dem Hebel in dieser
Stellung durchgeführt.
GAU13590
Chokehebel “”
Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartanrei-
cherung des Gemischs) den Chokehebel
nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU13680
Kickstarter
Zum Anlassen des Motors den Kickstarter-
hebel herausklappen und dann langsam
niedertreten, bis deutlicher Widerstand
spürbar wird; anschließend den Kickstarter
kräftig durchtreten.
1. Pfeilmarkierung weist auf “O” (On)
1

1. Chokehebel “ ”
1 (a)
(b)

1. Kickstarter
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

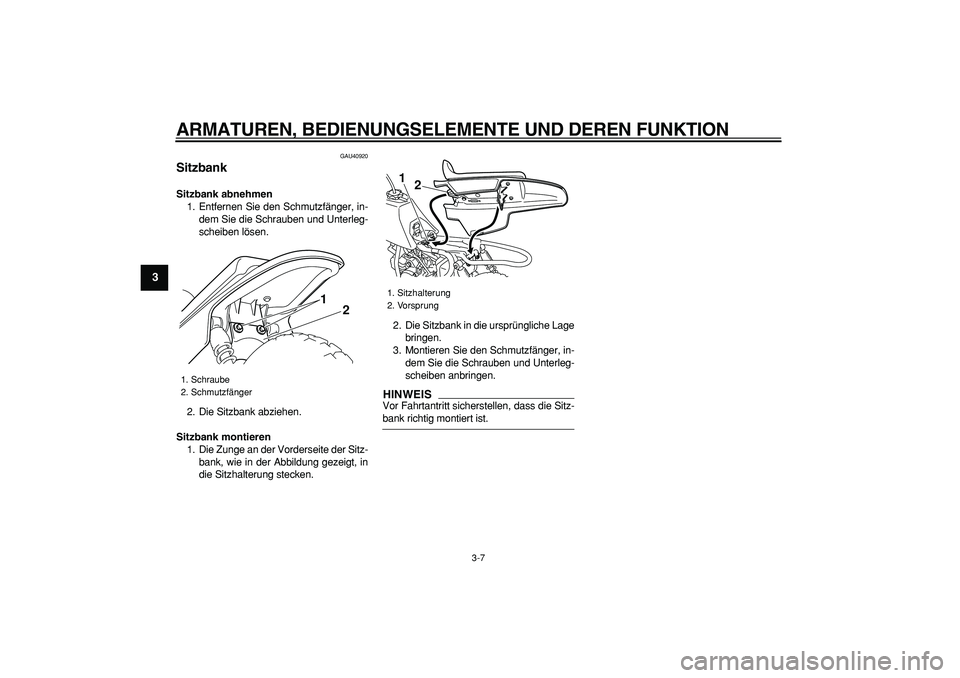

3-7
1
2
3
4
5
6
7
8
9

GAU40920
Sitzbank
Sitzbank abnehmen
1. Entfernen Sie den Schmutzfänger, in-
dem Sie die Schrauben und Unterleg-
scheiben lösen.
2. Die Sitzbank abziehen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.2. Die Sitzbank in die ursprüngliche Lage
bringen.
3. Montieren Sie den Schmutzfänger, in-
dem Sie die Schrauben und Unterleg-
scheiben anbringen.
HINWEIS

Vor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
1. Schraube
2. Schmutzfänger
1
2

1. Sitzhalterung
2. Vorsprung
1
2
