ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
FAU36762
Élément du filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Confier le remplacement de l’élément
du filtre à air à un concessionnaire Yamaha.
FAU21382
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Jeu de câble des gaz
U5YUF5F0.book Page 13 Monday, March 16, 2009 9:28 AM

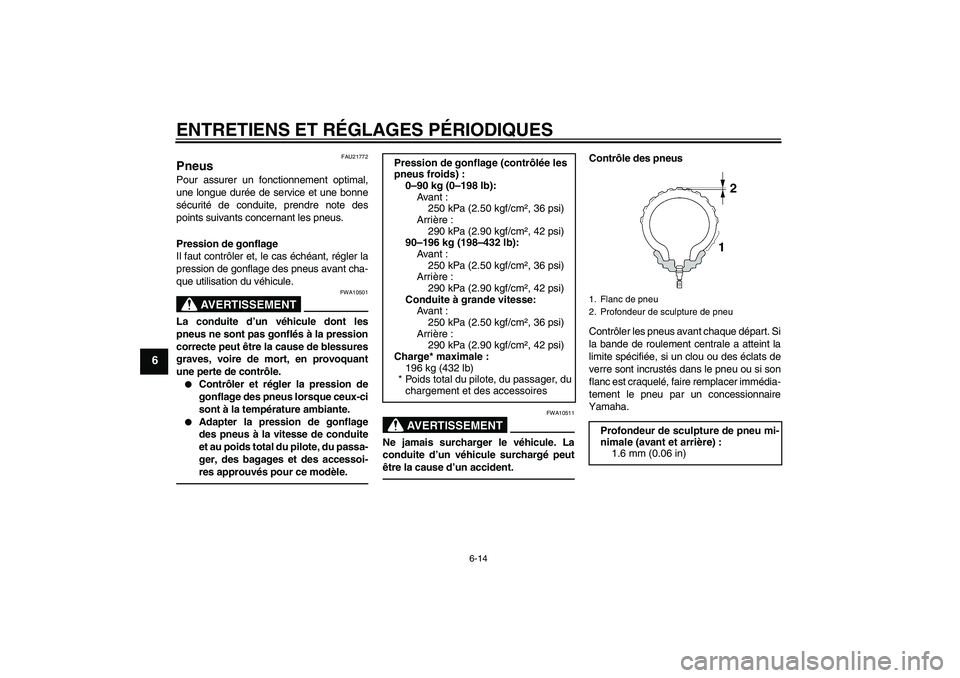

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
FAU21772
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-
res approuvés pour ce modèle.
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.
Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
90–196 kg (198–432 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Charge* maximale :
196 kg (432 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires 1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
U5YUF5F0.book Page 14 Monday, March 16, 2009 9:28 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation du
pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-
cessaires à ces travaux.
Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10481


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-
après.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17 M/C (58W)
Fabricant/modèle :
PIRELLI/DIABLO ROSSO
Pneu arrière :
Taille :
190/50 ZR17 M/C (73W)
Fabricant/modèle :
PIRELLI/DIABLO ROSSO
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U5YUF5F0.book Page 15 Monday, March 16, 2009 9:28 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-
duite.
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU42850
Levier d’embrayage Ce modèle étant muni d’un embrayage hy-
draulique, il n’est donc pas nécessaire de
régler la garde du levier d’embrayage. Tou-
tefois, il est nécessaire de contrôler le circuit
hydraulique et de s’assurer de l’absence de
toute fuite avant chaque départ. Si la garde
du levier d’embrayage devient excessive et
que les changements de rapport devien-
nent brutaux ou si l’embrayage patine, en-
traînant un retard de réponse à l’accéléra-
tion, il y a probablement de l’air dans le
circuit d’embrayage. Dans ce cas, ne pas
utiliser la moto avant d’avoir fait purger le
circuit par un concessionnaire Yamaha.
U5YUF5F0.book Page 16 Monday, March 16, 2009 9:28 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
FAU22272
Réglage du contacteur de feu
stop sur frein arrière Le feu stop sur frein arrière s’allume par
l’action de la pédale de frein, et il devrait
s’allumer juste avant que le freinage ne
fasse effet. Si nécessaire, régler le contac-
teur du feu stop arrière comme suit.
Tourner l’écrou de réglage du contacteur de
feu stop sur frein arrière tout en immobili-
sant le contacteur. Tourner l’écrou de ré-
glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens (b) si le feu stop s’allume trop tôt.
FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU43062
Plaquettes de frein avant
Les étriers de freins avant sont équipés de
deux paires de plaquettes de frein.
Chaque plaquette de frein avant est munie
d’une ou deux rainures d’indication d’usure.
Celles-ci permettent de contrôler l’usure
des plaquettes sans devoir démonter le
frein. Contrôler l’usure des plaquettes en
vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’indi-cation d’usure devient presque visible, faire
remplacer la paire de plaquettes par un con-
cessionnaire Yamaha.
FAU46291
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière figu-
rent des rainures d’indication d’usure. Ces
rainures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point qu’une rainure d’indication
d’usure devient presque visible, faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
1. Rainure d’indication d’usure de plaquette de
frein
1
1
U5YUF5F0.book Page 17 Monday, March 16, 2009 9:28 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-18
6
FAU42860
Contrôle du niveau du liquide de
frein Frein avant
Frein arrièreSi le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
convient donc de contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.
N.B.Le réservoir du liquide de frein arrière se
trouve sous la selle. (Voir page 3-15.)Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.


Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein. En
effet, l’eau abaisserait nettement le
point d’ébullition du liquide et pourrait
provoquer un bouchon de vapeur ou
“vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
1. Repère de niveau minimum
1. Repère de niveau minimum
Liquide de frein recommandé:
DOT 4
U5YUF5F0.book Page 18 Monday, March 16, 2009 9:28 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6
FAU22751
Changement du liquide de frein
et d’embrayage Faire changer le liquide de frein et d’em-
brayage par un concessionnaire Yamaha
aux fréquences spécifiées dans le N.B. figu-
rant après le tableau des entretiens et grais-
sages périodiques. Il convient également
de faire remplacer les bagues d’étanchéité
des maîtres cylindres de frein et d’em-
brayage et des étriers, ainsi que les durites
de frein et d’embrayage aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.

Bagues d’étanchéité: Remplacer tous
les deux ans.


Durites de frein et d’embrayage :
Remplacer tous les quatre ans.
FAU22760
Tension de la chaîne de trans-
mission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22773
Contrôle de la tension de la chaîne de
transmission
1. Dresser la moto sur sa béquille laté-
rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière en pous-
sant la moto afin de trouver la partie la
plus tendue de la chaîne, puis mesurer
la tension comme illustré.4. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU34314
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras os-
cillant.
Tension de la chaîne de
transmission :
40.0–50.0 mm (1.57–1.97 in)1. Tension de la chaîne de transmission
U5YUF5F0.book Page 19 Monday, March 16, 2009 9:28 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de la tension
de chaque côté du bras oscillant dans
le sens (a). Pour détendre la chaîne de
transmission, tourner la vis de réglage
de chaque côté du bras oscillant dans
le sens (b), puis pousser la roue ar-
rière vers l’avant. ATTENTION : Une
chaîne mal tendue impose des ef-
forts excessifs au moteur et à
d’autres pièces essentielles, et ris-
que de sauter ou de casser. Pour
éviter ce problème, veiller à ce quela tension de la chaîne de transmis-
sion soit toujours dans les limites
spécifiées.
[FCA10571]
N.B.Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de façon
identique, et donc, de permettre un aligne-
ment de roue correct.3. Serrer l’écrou d’axe, puis serrer les
contre-écrous à leur couple de serrage
spécifique.
FAU23023
Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10581
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoir
roulé sous la pluie.1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la
chaîne de transmission à la vapeur,
au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela
endommagerait ses joints toriques.
[FCA11121]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-
1.Écrou d’axe
2. Vis de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
4. Repères d’alignement
5. Tendeur de chaîne
Couples de serrage :
Écrou d’axe :
150 Nm (15.0 m·kgf, 110 ft·lbf)
Contre-écrou :
16 Nm (1.6 m·kgf, 11 ft·lbf)
U5YUF5F0.book Page 20 Monday, March 16, 2009 9:28 AM
