SOIN ET REMISAGE DE LA MOTO
7-3
7
d’échappement, on peut recourir à des
produits alcalins et à une brosse à
poils doux.


Ne jamais recourir à des produits spé-
ciaux pour nettoyer ce type de pot
d’échappement, sous peine d’endom-
mager la finition.


La graisse, même les petites quantités
se trouvant sur les doigts ou sur des
chiffons usagés, laissera des traces
sur les pots d’échappement en titane.
Éliminer celles-ci à l’aide d’un déter-
gent doux.


Noter qu’il est normal que la partie du
tube d’échappement se trouvant à
proximité des pots d’échappement su-
bisse des décolorations dues à la cha-
leur et qu’il n’est pas possible d’élimi-
ner ces taches.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
nettoyées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11131
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.

S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.


Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-
nage et la prise de virages.
ATTENTION
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.


Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-
quent la peinture.
N.B.

Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.


Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-
mage du phare.
U5YUF5F0.book Page 3 Monday, March 16, 2009 9:28 AM

SOIN ET REMISAGE DE LA MOTO
7-4
7
FAU26202
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et à
proximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car celles-
ci pourraient être à l’origine de
dégâts et de brûlures.
[FWA10951]
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plasti-
que afin de prévenir toute pénétration
d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit excessi-
vement chaud ou froid [moins de 0 °C
(30 °F) ou plus de 30 °C (90 °F)]. Pour
plus d’informations au sujet de l’entre-
posage de la batterie, se reporter à la
page 6-25.
N.B.Effectuer toutes les réparations nécessai-
res avant de remiser la moto.
U5YUF5F0.book Page 4 Monday, March 16, 2009 9:28 AM

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2185 mm (86.0 in)
Largeur hors tout:
800 mm (31.5 in)
Hauteur hors tout:
1105 mm (43.5 in)
Hauteur de la selle:
825 mm (32.5 in)
Empattement:
1525 mm (60.0 in)
Garde au sol:
145 mm (5.71 in)
Rayon de braquage minimum:
3200 mm (126.0 in)Poids:Avec huile et carburant:
265.0 kg (584 lb)Moteur:Type de moteur:
Refroidissement par air, 4 temps,
soupapes en tête
Disposition du ou des cylindres:
Bicylindre en V
Cylindrée:
1670 cm³
Alésage × course:
97.0 × 113.0 mm (3.82 × 4.45 in)
Taux de compression:
8.40 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter sec
Huile moteur:Marque recommandée:
YAMALUBE
Type:
SAE 10W-30 ou SAE 10W-40 ou SAE
10W-50 ou SAE 15W-40 ou SAE 20W-40
ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
3.70 L (3.91 US qt, 3.26 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
4.10 L (4.33 US qt, 3.61 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huilé
Carburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
15.0 L (3.96 US gal, 3.30 Imp.gal)
Quantité de la réserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:
5YU1 02Bougie(s):Fabricant/modèle:
NGK/DPR7EA-9
Fabricant/modèle:
DENSO/X22EPR-U9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
71/48 (1.479)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
39/17 (2.294)
Type de boîte de vitesses:
Prise constante, 5 rapports
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5YUF5F0.book Page 1 Monday, March 16, 2009 9:28 AM

CARACTÉRISTIQUES
8-2
8
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
38/16 (2.375)
2e:
30/19 (1.579)
3e:
29/25 (1.160)
4e:
24/25 (0.960)
5e:
24/30 (0.800)
Châssis:Type de cadre:
Double berceau
Angle de chasse:
25.00 °
Chasse:
103.0 mm (4.06 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17 M/C (58W)
Fabricant/modèle:
PIRELLI/DIABLO ROSSOPneu arrière:Type:
Sans chambre (Tubeless)
Taille:
190/50 ZR17 M/C (73W)Fabricant/modèle:
PIRELLI/DIABLO ROSSO
Charge:Charge maximale:
196 kg (432 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conditions de charge:
90–196 kg (198–432 lb)
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant:
250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)Roue avant:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue couléeTaille de jante:
17M/C x MT6.00
Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
120.0 mm (4.72 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue:
117.0 mm (4.61 in)
U5YUF5F0.book Page 2 Monday, March 16, 2009 9:28 AM

CARACTÉRISTIQUES
8-3
8
Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Feu de croisement:
12 V, 51.0 W × 1
Feu de route:
12 V, 55.0 W × 1
Feu arrière/stop:
LED
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 3
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LEDTémoin de feu de route:
LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
25.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur du cache de pot
d’échappement:
15.0 A
Fusible du bloc de ECU:
10.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible de sauvegarde:
10.0 A
Fusible de l’auto-décompression:
15.0 A
U5YUF5F0.book Page 3 Monday, March 16, 2009 9:28 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26352
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux

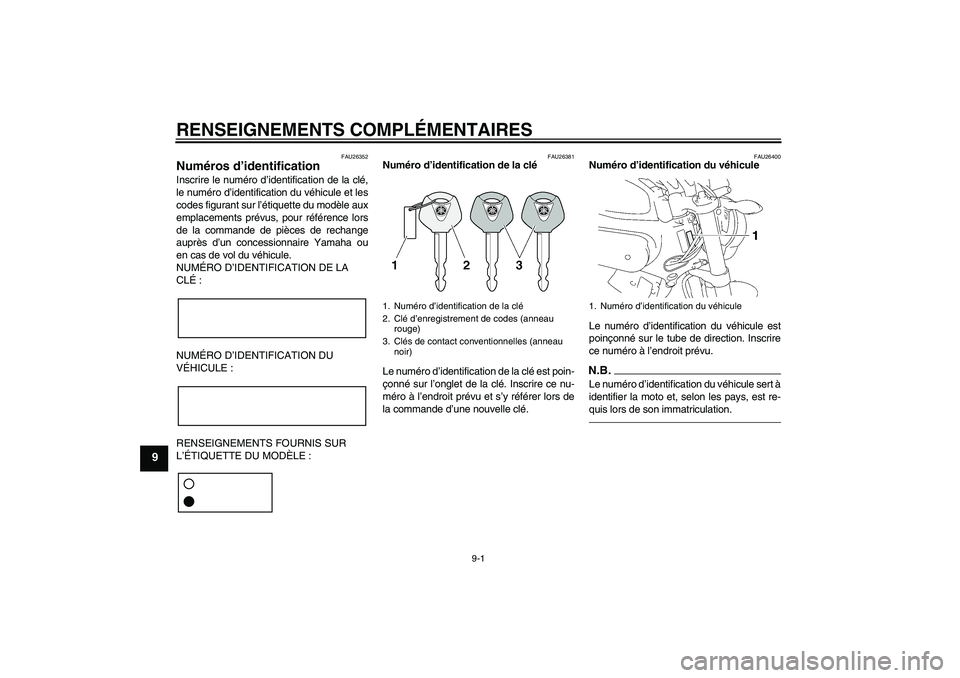

emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U5YUF5F0.book Page 1 Monday, March 16, 2009 9:28 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26480
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-15.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèle
U5YUF5F0.book Page 2 Monday, March 16, 2009 9:28 AM

INDEXAAlarme antivol ......................................... 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-30
Avertisseur, contacteur ......................... 3-10BBagages, supports de sangle de
fixation ................................................ 3-21
Batterie.................................................. 6-25
Béquille latérale .................................... 3-22
Béquille latérale, contrôle et
lubrification ......................................... 6-23
Bougies, contrôle .................................... 6-8CCâble des gaz, contrôle du jeu ............. 6-13
Câbles, contrôle et lubrification ............. 6-21
Calage de la moto ................................. 6-32
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-13
Carburant, économies............................. 5-3
Carburant, témoin du niveau................... 3-4
Carénage, dépose et repose .................. 6-7
Chaîne de transmission, nettoyage et
graissage ............................................ 6-20
Chaîne de transmission, tension........... 6-19
Clé de contact, numéro d’identification ... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-30
Clignotants, contacteur ......................... 3-10
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage................................................ 3-19
Combinés de contacteurs ....................... 3-9
Compteurs, écran multifonction .............. 3-5Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-10
Coupe-circuit d’allumage ...................... 3-22
Coupe-circuit du moteur ....................... 3-10
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-10
Dépannage, schéma de diagnostic ...... 6-34
Direction, contrôle................................. 6-24
Durite de mise à l’air/de trop-plein du
réservoir de carburant ........................ 3-14EEmbrayage, levier........................ 3-11, 6-16
Emplacement des éléments ................... 2-1
Entretien du système de
contrôle des gaz d’échappement ......... 6-2
Entretiens et graissages périodiques ..... 6-3
Étiquette des codes du modèle .............. 9-2
EXUP .................................................... 3-21FFeu arrière/stop .................................... 6-29
Feu stop, réglage du contacteur ........... 6-17
Feux de détresse, contacteur ............... 3-10
Filtre à air, élément ............................... 6-13
Fourche, contrôle.................................. 6-23
Fourche, réglage .................................. 3-16
Frein, levier ........................................... 3-12
Frein, pédale......................................... 3-12
Fusibles, remplacement ....................... 6-26HHuile moteur et cartouche du filtre.......... 6-9IImmobilisateur antivol ............................. 3-1Inverseur feu de route/feu de
croisement .......................................... 3-10
JJeu des soupapes ................................. 6-13LLeviers de frein et d’embrayage,
contrôle et lubrification ........................ 6-22
Liquide de frein, contrôle du niveau ...... 6-18
Liquide de frein et d’embrayage,
changement ........................................ 6-19NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-4
Pannes, diagnostic ................................ 6-33
Pédale de frein et sélecteur, contrôle et
lubrification.......................................... 6-22
Phare, remplacement d’une ampoule ... 6-27
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-17
Pneus .................................................... 6-14
Poignée et câble des gaz, contrôle et
lubrification.......................................... 6-21
Pots catalytiques ................................... 3-15RRemisage ................................................ 7-4
Réservoir de carburant, bouchon .......... 3-12
Rodage du moteur .................................. 5-3
Roues .................................................... 6-16
Roulements de roue, contrôle ............... 6-24SSécurité................................................... 1-1
Sélecteur ............................................... 3-11
Selle ...................................................... 3-15
U5YUF5F0.book Page 1 Monday, March 16, 2009 9:28 AM
