2009 YAMAHA GRIZZLY 350 Manuale de Empleo (in Spanish)

10-3
10
Transmisión:Sistema de reducción primaria:
Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
41/21 × 24/18 × 33/9 (9.545)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha adelante:
35/20 (1.750)
Marcha atrás:
26/15 (1.733)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
2.5 °
Base del ángulo de inclinación:
8.5 mm (0.33 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
AT25 x 8-12
Fabricante/modelo:
MAXXIS/M979
Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo:
MAXXIS/M980Carga:Carga máxima:
210.0 kg (463 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Trasero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Mínimo:
Delantero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Trasero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0AT
U4S262S0.book Page 3 Tuesday, June 10, 2008 9:56 AM

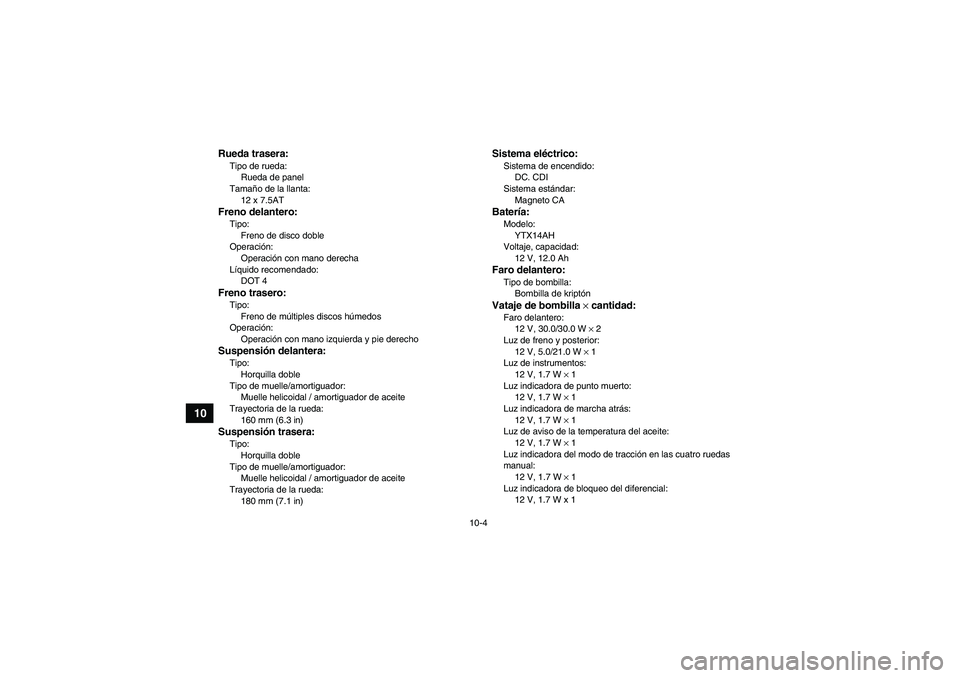

10-4
10
Rueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de múltiples discos húmedos
Operación:
Operación con mano izquierda y pie derechoSuspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
160 mm (6.3 in)Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)
Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTX14AH
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz de instrumentos:
12 V, 1.7 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Luz indicadora de marcha atrás:
12 V, 1.7 W × 1
Luz de aviso de la temperatura del aceite:
12 V, 1.7 W × 1
Luz indicadora del modo de tracción en las cuatro ruedas
manual:
12 V, 1.7 W × 1
Luz indicadora de bloqueo del diferencial:
12 V, 1.7 W x 1
U4S262S0.book Page 4 Tuesday, June 10, 2008 9:56 AM

10-5
10
Fusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
Fusible de la toma de corriente continua:
10.0 A
Fusible de la tracción integral:
10.0 A
U4S262S0.book Page 5 Tuesday, June 10, 2008 9:56 AM

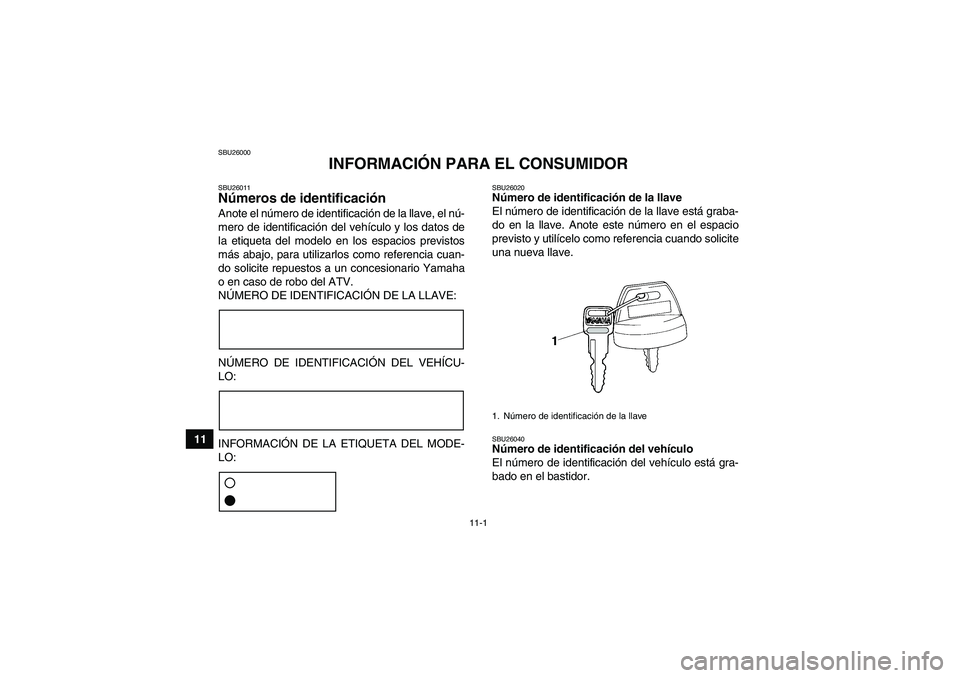

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26011Números de identificación Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:
SBU26020Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.SBU26040Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.1. Número de identificación de la llave
U4S262S0.book Page 1 Tuesday, June 10, 2008 9:56 AM

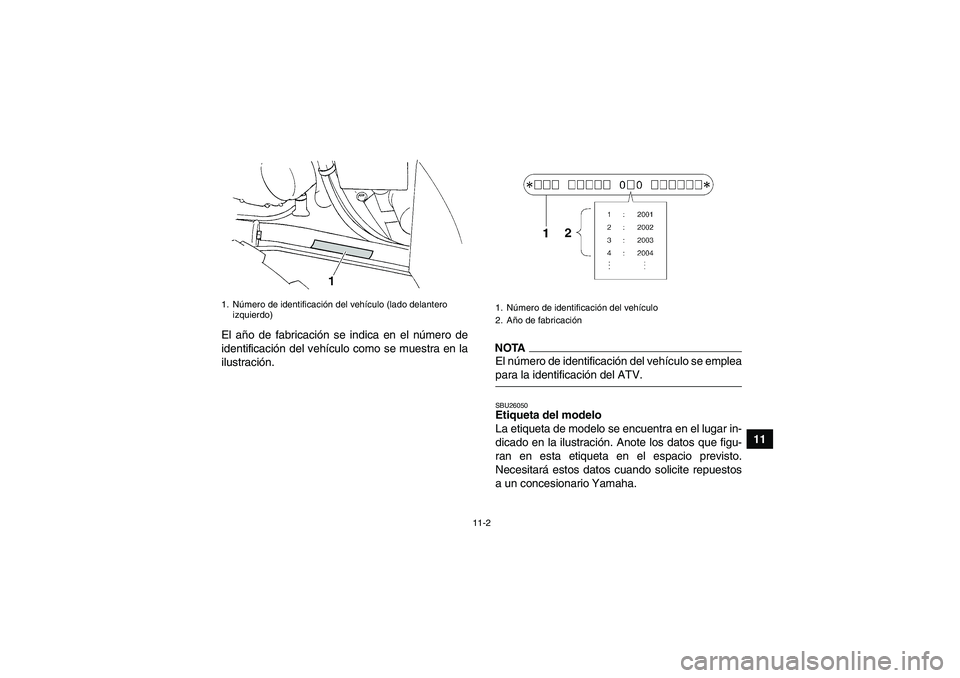

11-2
11 El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
NOTAEl número de identificación del vehículo se empleapara la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo (lado delantero
izquierdo)
1. Número de identificación del vehículo
2. Año de fabricación
U4S262S0.book Page 2 Tuesday, June 10, 2008 9:56 AM

11-3
11

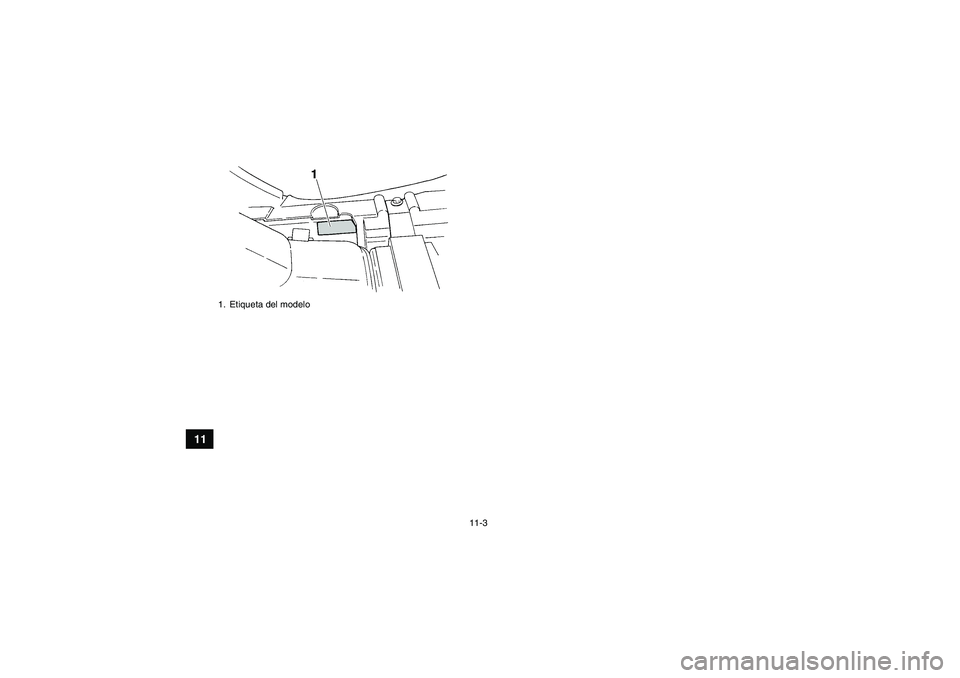

1. Etiqueta del modeloU4S262S0.book Page 3 Tuesday, June 10, 2008 9:56 AM

INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del diferencial ............................................. 5-4, 8-19
Aceite del engranaje final ...................................... 5-4, 8-16
Aceite del motor y cartucho del filtro de aceite ............ 8-12
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arrancador de retroceso .............................................. 4-14
Asiento ......................................................................... 4-18BBatería ......................................................................... 8-42
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-49
Bombilla del faro, cambio ............................................. 8-47
Bujes del estabilizador, comprobación ........................ 8-42
Bujía, comprobación ...................................................... 8-9CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-29
Cables, comprobación y engrase ................................ 8-39
Carburador, ajuste ....................................................... 8-27
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-41
Compartimento porta objetos ....................................... 4-19
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y
trasero ....................................................................... 4-20
Cuadro de identificación de averías ............................. 8-53
Cuadro de mantenimiento, sistema de control de
emisiones .................................................................... 8-3Cuadro de mantenimiento y engrase ............................. 8-5
EEje de dirección, engrase ............................................ 8-42
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-6
Estacionamiento en una pendiente ............................... 6-6
Estárter (estrangulador) ............................................... 4-17
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-21
Freno de estacionamiento ........................................... 4-13
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-45GGasolina ................................................................ 4-15, 5-4
Grifo de gasolina .......................................................... 4-16
Guardapolvos de ejes .................................................. 8-38HHolgura de la válvula ................................................... 8-29IIdentificación de averías .............................................. 8-51
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ............................... 5-8
Interruptor de arranque .................................................. 4-5
Interruptor de bloqueo del diferencial manual ............... 4-7
Interruptor de cancelación ............................................. 4-5
Interruptor de la bocina .................................................. 4-5
U4S262S0.book Page 1 Tuesday, June 10, 2008 9:56 AM

Interruptor de las luces ................................................... 4-5
Interruptor de paro del motor ......................................... 4-4
Interruptores de la luz de freno .................................... 8-39
Interruptores del manillar ............................................... 4-4
Interruptor manual de tracción en las cuatro ruedas ...... 4-6
Interruptor principal ........................................................ 4-1JJuego de la maneta de freno delantero,
comprobación ............................................................ 8-32
Juego de la maneta del freno y del pedal del freno
(posterior) y posición del pedal de freno, ajuste y
comprobación ............................................................ 8-33
Juego libre del cable del acelerador, ajuste ................. 8-28
Junta universal del cardán, engrase ............................ 8-41LLimitador de velocidad ................................................. 4-11
Límite de desgaste de los neumáticos ........................... 5-8
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-32
Líquido de freno, comprobación ................................... 8-31
Lista de comprobaciones previas ................................... 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luz de aviso ................................... 4-2
Luz de aviso de la temperatura del aceite ..................... 4-2
Luz del faro, ajuste ....................................................... 8-49
Luz indicadora del bloqueo del diferencial ..................... 4-3
Luz indicadora del modo de tracción en las cuatro
ruedas .......................................................................... 4-3
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto ..................................... 4-2
MManeta de aceleración .......................................... 4-10, 5-5
Maneta del freno, delantero ......................................... 4-12
Manetas de freno, comprobación y engrase ................ 8-40
Manguera de comprobación del conducto de
enfriamiento de la correa trapezoidal ........................ 8-26
Manual del propietario y juego de herramientas ............ 8-1
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1NNeumáticos .................................................................... 5-6
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-1
Números de identificación ............................................ 11-1PPalanca de selección de marcha ................................. 4-14
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Panel, desmontaje y montaje ......................................... 8-9
Parachispas, limpieza .................................................. 8-24
Pastillas de freno y placas de fricción,
comprobación ............................................................ 8-30
Pedal de freno, comprobación y engrase .................... 8-41
Pedal del freno y maneta del freno trasero .................. 4-12
Pivotes de articulación traseros, engrase .................... 8-42
Portaequipajes, delantero ............................................ 4-20
Portaequipajes, trasero ................................................ 4-20
Presión de los neumáticos, medición ............................. 5-7RRalentí del motor .......................................................... 8-27
Rodaje del motor ............................................................ 6-5
Rueda, desmontaje ...................................................... 8-49
U4S262S0.book Page 2 Tuesday, June 10, 2008 9:56 AM
