2009 YAMAHA GRIZZLY 350 Manuale de Empleo (in Spanish)

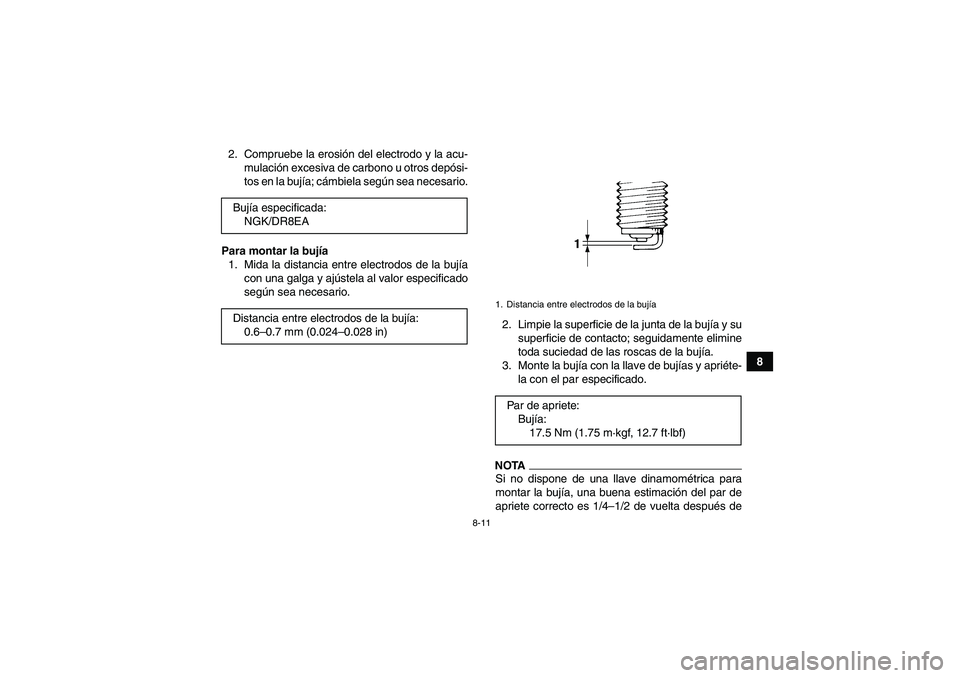

8-11
8 2. Compruebe la erosión del electrodo y la acu-
mulación excesiva de carbono u otros depósi-
tos en la bujía; cámbiela según sea necesario.
Para montar la bujía
1. Mida la distancia entre electrodos de la bujía
con una galga y ajústela al valor especificado
según sea necesario.
2. Limpie la superficie de la junta de la bujía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la bujía.
3. Monte la bujía con la llave de bujías y apriéte-
la con el par especificado.
NOTASi no dispone de una llave dinamométrica para
montar la bujía, una buena estimación del par de
apriete correcto es 1/4–1/2 de vuelta después de Bujía especificada:
NGK/DR8EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)1. Distancia entre electrodos de la bujíaPar de apriete:
Bujía:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U4S262S0.book Page 11 Tuesday, June 10, 2008 9:56 AM

8-12
8haberla apretado a mano. No obstante, deberá
apretar la bujía con el par especificado tan pronto
como sea posible.
4. Coloque la tapa de bujía.SBU23315Aceite del motor y cartucho del filtro de
aceite Debe comprobar el nivel de aceite del motor antes
de cada utilización. Además, debe cambiar el acei-
te y el cartucho del filtro de aceite según los inter-
valos que se especifican en el cuadro de
mantenimiento periódico y engrase.
Para comprobar el nivel de aceite del motor
1. Coloque el ATV en una superficie nivelada.
2. Compruebe el nivel de aceite del motor con el
motor frío.NOTASi se ha arrancado el motor antes de comprobar el
nivel de aceite, para hacer una lectura correcta de-
berá asegurarse de calentar el motor lo suficiente,
y esperar luego al menos diez minutos hasta queel aceite se asiente.3. Extraiga la tapa de relleno de aceite de motor
y limpie la varilla de medición del nivel con un
paño limpio.
4. Inserte la varilla de medición del nivel en el
orificio de relleno (sin roscarla), y extráigala
después para comprobar el nivel de aceite.
1. Tapón de llenado del aceite del motor
U4S262S0.book Page 12 Tuesday, June 10, 2008 9:56 AM

8-13
8
NOTAEl aceite del motor debe situarse entre las marcasde nivel máximo y mínimo.
5. Si el aceite del motor se encuentra en la mar-
ca de nivel mínimo o por debajo de la misma,
añada una cantidad suficiente de aceite del
tipo recomendado hasta que alcance el nivel
correcto.
6. Introduzca la varilla de medición en el orificio
de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor.Para cambiar el aceite del motor (con o sin sus-
titución del cartucho del filtro de aceite)
1. Arranque el motor, caliéntelo durante algunos
minutos y luego párelo.
2. Coloque una bandeja debajo del motor para
recoger el aceite usado.
3. Retire el tapón de llenado del aceite de motor
y el perno de drenaje para vaciar el aceite del
cárter.
NOTAOmita los pasos 4–6 si no va a cambiar el cartuchodel filtro de aceite.
1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Perno de drenaje del aceite del motor
U4S262S0.book Page 13 Tuesday, June 10, 2008 9:56 AM

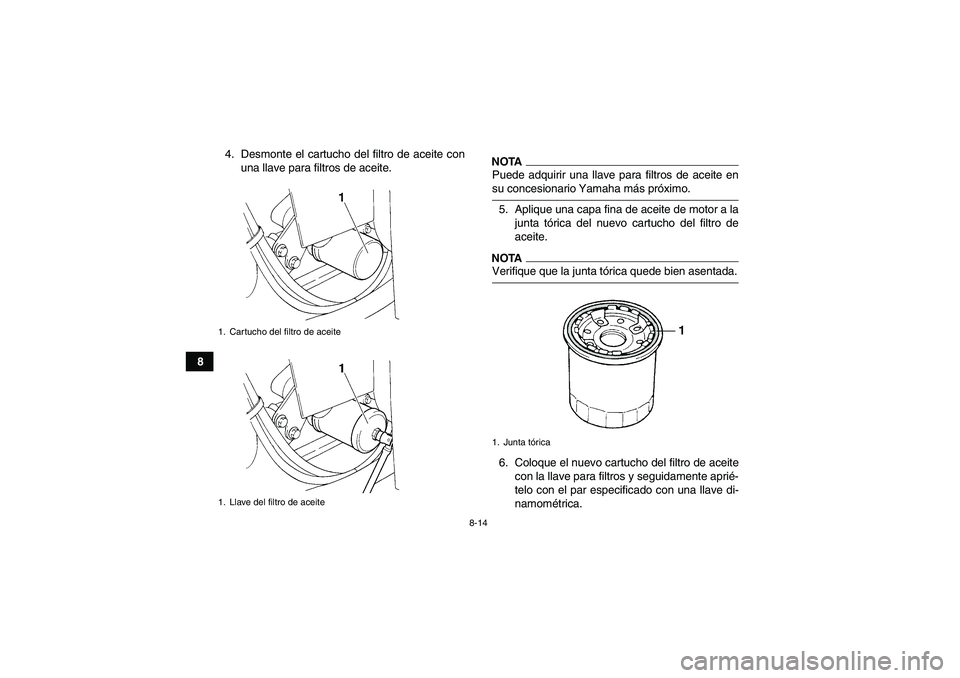

8-14
84. Desmonte el cartucho del filtro de aceite con
una llave para filtros de aceite.
NOTAPuede adquirir una llave para filtros de aceite ensu concesionario Yamaha más próximo.
5. Aplique una capa fina de aceite de motor a la
junta tórica del nuevo cartucho del filtro de
aceite.NOTAVerifique que la junta tórica quede bien asentada.
6. Coloque el nuevo cartucho del filtro de aceite
con la llave para filtros y seguidamente aprié-
telo con el par especificado con una llave di-
namométrica.
1. Cartucho del filtro de aceite
1. Llave del filtro de aceite
1. Junta tórica
U4S262S0.book Page 14 Tuesday, June 10, 2008 9:56 AM

8-15
8
7. Coloque el perno de drenaje del aceite del
motor y apriételo con el par especificado.
8. Añada la cantidad especificada del aceite de
motor recomendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se hayapodido derramar sobre alguna pieza.ATENCIÓNSCB00300
Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
1. DinamométricaPar de apriete:
Car tucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del motor:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aceite recomendado:
Véase la página 10-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro de acei-
te:
2.20 L (2.33 US qt, 1.94 Imp.qt)
Con sustitución del cartucho del filtro de
aceite:
2.30 L (2.43 US qt, 2.02 Imp.qt)
U4S262S0.book Page 15 Tuesday, June 10, 2008 9:56 AM

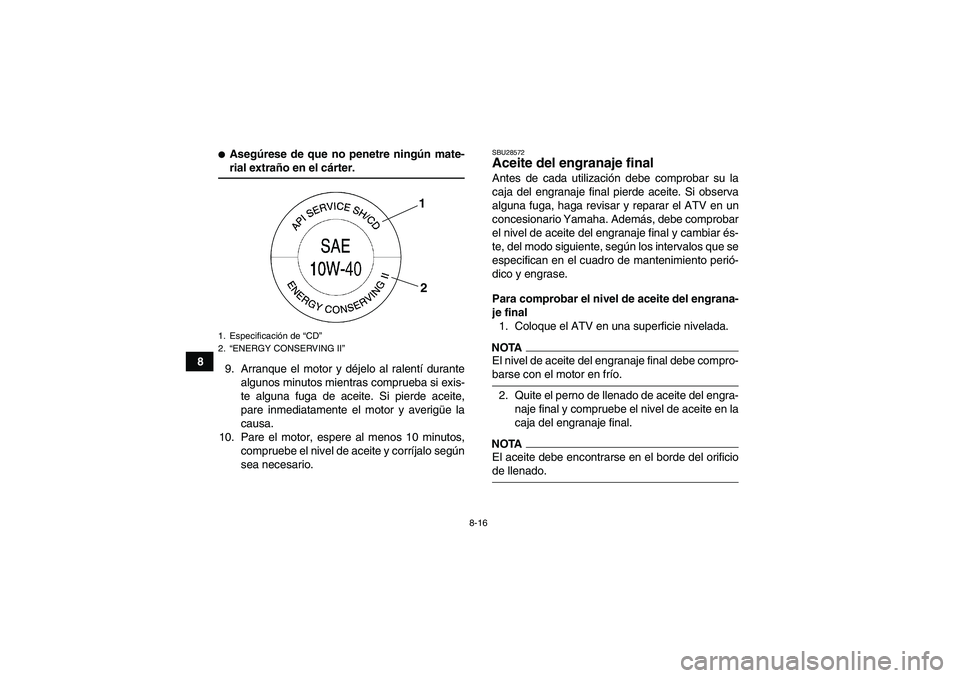

8-16
8

Asegúrese de que no penetre ningún mate-rial extraño en el cárter.
9. Arranque el motor y déjelo al ralentí durante
algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
10. Pare el motor, espere al menos 10 minutos,
compruebe el nivel de aceite y corríjalo según
sea necesario.
SBU28572Aceite del engranaje final Antes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe comprobar
el nivel de aceite del engranaje final y cambiar és-
te, del modo siguiente, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.
Para comprobar el nivel de aceite del engrana-
je final
1. Coloque el ATV en una superficie nivelada.NOTAEl nivel de aceite del engranaje final debe compro-barse con el motor en frío.
2. Quite el perno de llenado de aceite del engra-
naje final y compruebe el nivel de aceite en la
caja del engranaje final.NOTAEl aceite debe encontrarse en el borde del orificiode llenado.
1. Especificación de “CD”
2.“ENERGY CONSERVING II”
1
2
U4S262S0.book Page 16 Tuesday, June 10, 2008 9:56 AM

8-17
8 3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad su-
ficiente de aceite del tipo recomendado hasta
que alcance el nivel correcto.
4. Coloque el perno de llenado de aceite y aprié-
telo con el par especificado.Para cambiar el aceite del engranaje final
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el protector del motor y el protector
de la caja del engranaje final extrayendo los
pernos.
3. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usado.
4. Quite el perno de llenado y el perno de drena-
je del aceite del engranaje final para vaciar el
aceite de la caja del engranaje final.
1. Perno de llenado de aceite del engranaje final
2. Nivel de aceite correcto
3. Aceite del engranaje finalPar de apriete:
Perno de llenado de aceite del engranaje fi-
nal:
24 Nm (2.4 m·kgf, 17 ft·lbf)
1. Protector del motor
2. Protector de la caja del engranaje final
3. Perno
U4S262S0.book Page 17 Tuesday, June 10, 2008 9:56 AM

8-18
85. Coloque el perno de drenaje y apriételo con el
par especificado.
6. Añada aceite del engranaje final del tipo reco-
mendado hasta el borde del orificio de llena-
do, tal como se indica.
NOTASi el aceite recomendado no está disponible, en su
lugar puede usar aceite de engranajes hipoidales
SAE80W-90 API GL-5.
Sin embargo, cuando use este aceite, es posible
que se produzcan ruidos en el engranaje final alfrenar con el freno trasero.
1. Perno de drenaje del aceite del engranaje finalPar de apriete:
Perno de drenaje del aceite del engranaje fi-
nal:
24 Nm (2.4 m·kgf, 17 ft·lbf)
1. Perno de llenado de aceite del engranaje final
2. Nivel de aceite correcto
3. Aceite del engranaje finalAceite del engranaje final recomendado:
Véase la página 10-1.
U4S262S0.book Page 18 Tuesday, June 10, 2008 9:56 AM
