Risoluzione dei guasti
90

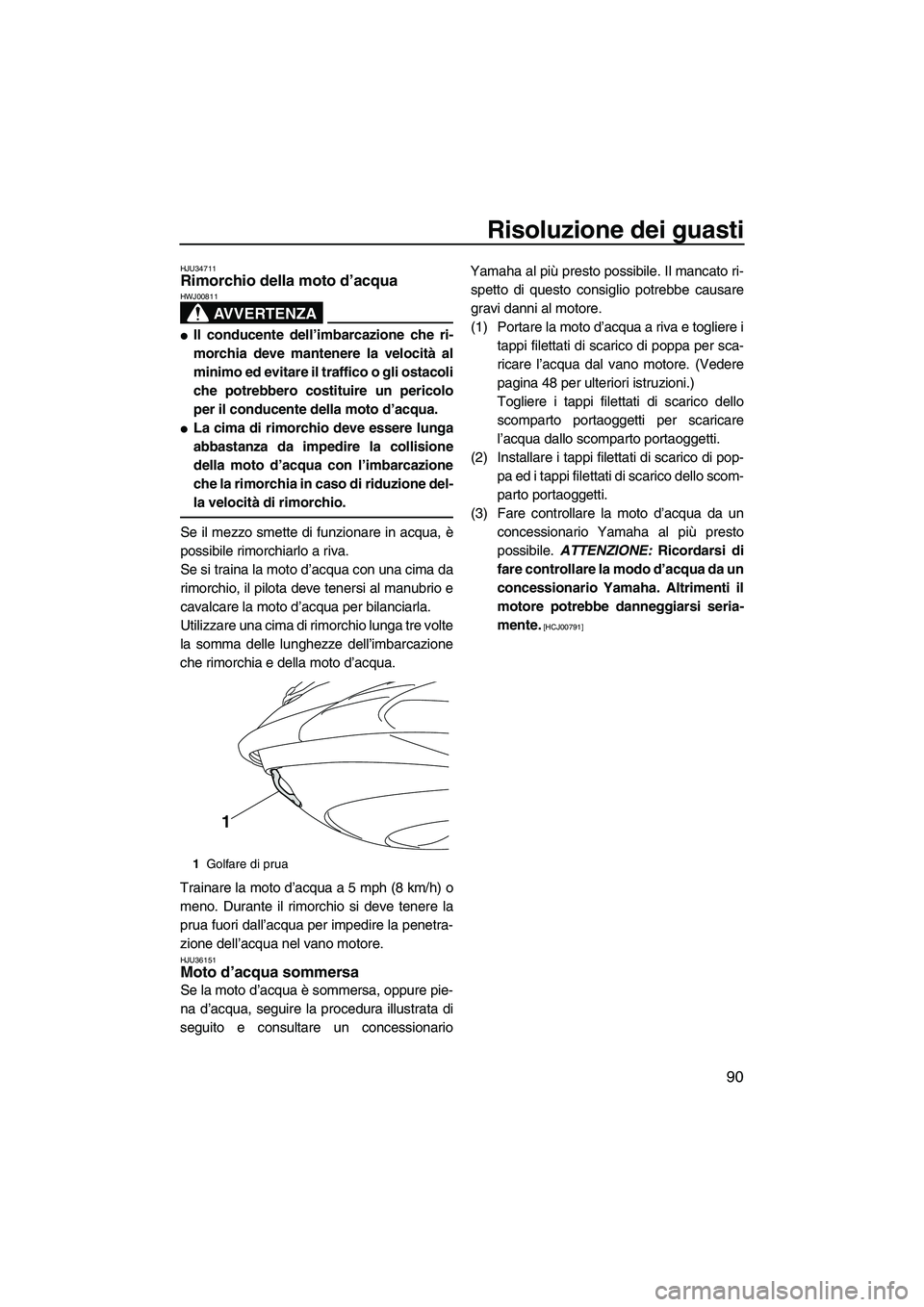

HJU34711Rimorchio della moto d’acqua
AVVERTENZA
HWJ00811
Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazione
che la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Se si traina la moto d’acqua con una cima da
rimorchio, il pilota deve tenersi al manubrio e
cavalcare la moto d’acqua per bilanciarla.
Utilizzare una cima di rimorchio lunga tre volte
la somma delle lunghezze dell’imbarcazione
che rimorchia e della moto d’acqua.
Trainare la moto d’acqua a 5 mph (8 km/h) o
meno. Durante il rimorchio si deve tenere la
prua fuori dall’acqua per impedire la penetra-
zione dell’acqua nel vano motore.
HJU36151Moto d’acqua sommersa
Se la moto d’acqua è sommersa, oppure pie-
na d’acqua, seguire la procedura illustrata di
seguito e consultare un concessionarioYamaha al più presto possibile. Il mancato ri-
spetto di questo consiglio potrebbe causare
gravi danni al motore.
(1) Portare la moto d’acqua a riva e togliere i
tappi filettati di scarico di poppa per sca-
ricare l’acqua dal vano motore. (Vedere
pagina 48 per ulteriori istruzioni.)
Togliere i tappi filettati di scarico dello
scomparto portaoggetti per scaricare
l’acqua dallo scomparto portaoggetti.
(2) Installare i tappi filettati di scarico di pop-
pa ed i tappi filettati di scarico dello scom-
parto portaoggetti.
(3) Fare controllare la moto d’acqua da un
concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da un
concessionario Yamaha. Altrimenti il
motore potrebbe danneggiarsi seria-
mente.
[HCJ00791]
1Golfare di prua
1
UF2R70H0.book Page 90 Friday, November 7, 2008 12:00 PM
Indice
A
Acceleratore, leva .............................. 27, 50
Accostamento a riva della moto
d’acqua ................................................. 67
Acqua, separatore .................................... 47
Alimentazione, controllo impianto ............ 76
Allarme livello carburante ......................... 36
Angolazione dell’ugello direzionale,
controllo ................................................ 77
Arresto della moto d’acqua ...................... 66
Assetto, selettore sistema di cambio
rapido (QSTS)....................................... 29
Assetto, sistema di cambio rapido
(QSTS).................................................. 51
Avviamento del motore ............................ 55
Avviamento, interruttore ........................... 26
B
Batteria ............................................... 49, 71
Batteria, avviamento se scarica ............... 88
Batteria, controllo ..................................... 81
C
Cambio, leva ............................................ 29
Cambio marce .......................................... 56
Candele, pulizia e regolazione ................. 78
Capovolta, moto d’acqua ......................... 64
Carburante ............................................... 42
Carburante ed olio.................................... 42
Carburante, indicatore livello.................... 36
Carburante, livello .................................... 46
Carburante, tappo bocchettone
serbatoio ............................................... 24
Cassettino portaoggetti ............................ 39
Cavi di emergenza, collegamento ............ 88
Cavo del cambio, controllo ....................... 77
Cofano...................................................... 24
Come usare la vostra moto d’acqua ........ 58
Contagiri ................................................... 34
Contaore/Voltmetro .................................. 35
D
Display delle informazioni ........................ 35
E
Elemento del filtro dell’aria ....................... 77
Elenco dei controlli prima dell’utilizzo....... 44
Emergenza, procedure............................. 87
Equipaggiamento consigliato ................... 15Estintore ................................................... 49
Etichette, altre ............................................ 8
Etichette di pericolo .................................... 4
Etichette, importanti ................................... 3
F
Fusibili, sostituzione ................................. 88
G
Gavone di prua......................................... 39
Gavone e cassettino portaoggetti ............ 38
Guasti, individuazione .............................. 84
I
Identificazione, numeri ............................... 1
Idrogetto e girante, pulizia presa
d’acqua ................................................. 87
Imparare a conoscere la moto d’acqua .... 58
Imparare ad usare la moto d’acqua ......... 58
Impianto di raffreddamento, lavaggio ....... 70
Impostazioni del sistema antifurto
Yamaha ................................................ 32
Incustodita, moto d’acqua ........................ 57
Individuazione dei guasti, tabella ............. 84
Iniezione del carburante, impianto ........... 82
Interruttori ................................................. 53
L
Leva del cambio e cucchiaia ribaltabile
per l’inversione del flusso ..................... 51
Leva dell’acceleratore, controllo............... 77
Limitazioni poste ai potenziali
conducenti della moto d’acqua ............. 10
L-MODE (modalità di regime ridotto)........ 32
Lubrificazione ........................................... 71
Lubrificazione, punti ................................. 80
M
Maniglia di risalita..................................... 31
Manuale del proprietario/conducente e
kit di utensili in dotazione ...................... 73
Manutenzione e regolazioni ..................... 72
Messa in acqua della moto d’acqua ......... 55
Modello, informazioni ................................. 2
Moto d’acqua, caratteristiche ................... 16
Moto d’acqua sommersa .......................... 90
Motore, interruttore di spegnimento ......... 26
Motore, interruttore di spegnimento di
emergenza ............................................ 26
Motore, livello olio .................................... 46
UF2R70H0.book Page 1 Friday, November 7, 2008 12:00 PM

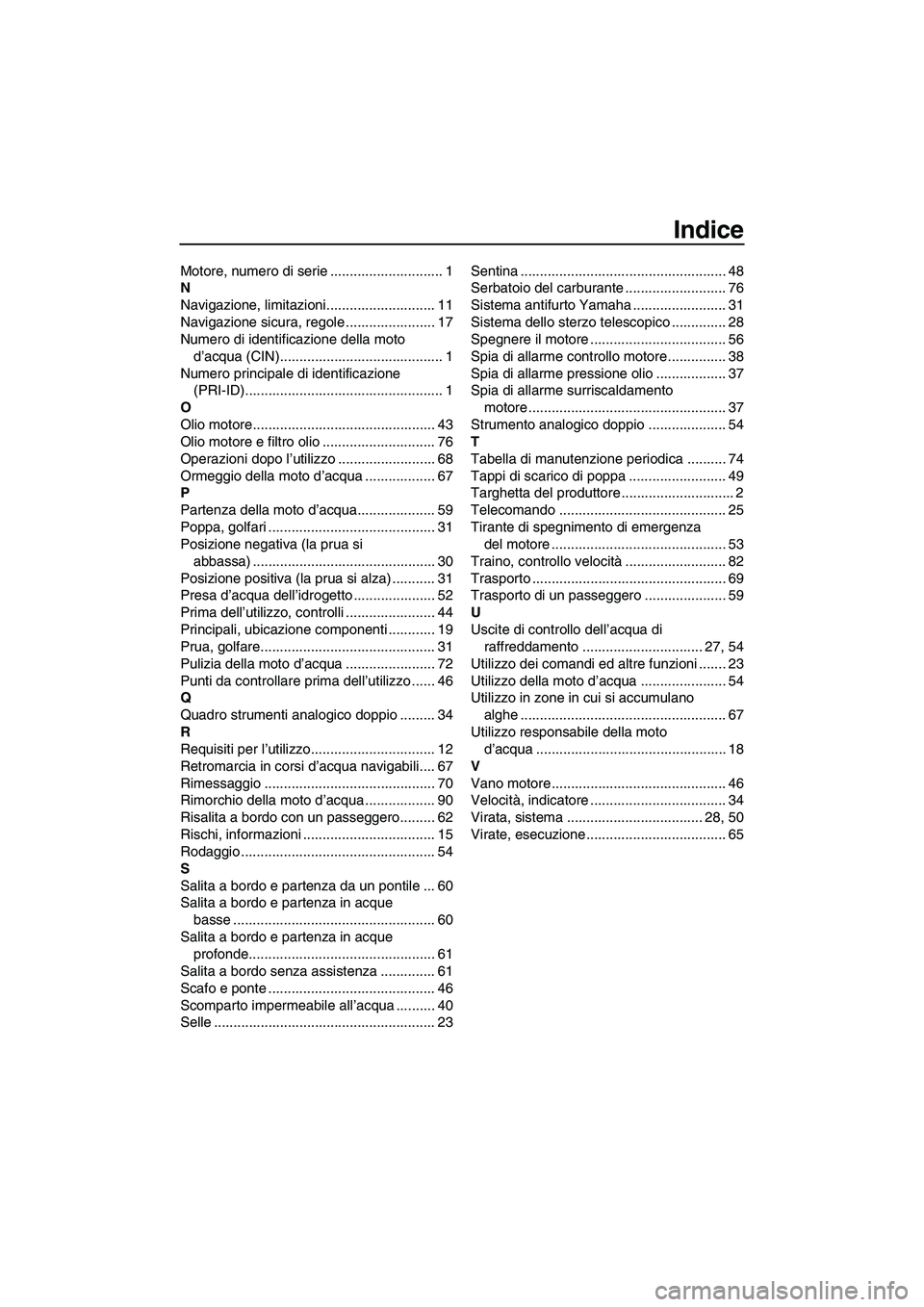

Indice
Motore, numero di serie ............................. 1
N
Navigazione, limitazioni............................ 11
Navigazione sicura, regole ....................... 17
Numero di identificazione della moto
d’acqua (CIN).......................................... 1
Numero principale di identificazione
(PRI-ID)................................................... 1
O
Olio motore............................................... 43
Olio motore e filtro olio ............................. 76
Operazioni dopo l’utilizzo ......................... 68
Ormeggio della moto d’acqua .................. 67
P
Partenza della moto d’acqua.................... 59
Poppa, golfari ........................................... 31
Posizione negativa (la prua si
abbassa) ............................................... 30
Posizione positiva (la prua si alza) ........... 31
Presa d’acqua dell’idrogetto ..................... 52
Prima dell’utilizzo, controlli ....................... 44
Principali, ubicazione componenti ............ 19
Prua, golfare............................................. 31
Pulizia della moto d’acqua ....................... 72
Punti da controllare prima dell’utilizzo ...... 46
Q
Quadro strumenti analogico doppio ......... 34
R
Requisiti per l’utilizzo................................ 12
Retromarcia in corsi d’acqua navigabili.... 67
Rimessaggio ............................................ 70
Rimorchio della moto d’acqua .................. 90
Risalita a bordo con un passeggero......... 62
Rischi, informazioni .................................. 15
Rodaggio .................................................. 54
S
Salita a bordo e partenza da un pontile ... 60
Salita a bordo e partenza in acque
basse .................................................... 60
Salita a bordo e partenza in acque
profonde................................................ 61
Salita a bordo senza assistenza .............. 61
Scafo e ponte ........................................... 46
Scomparto impermeabile all’acqua .......... 40
Selle ......................................................... 23Sentina ..................................................... 48
Serbatoio del carburante .......................... 76
Sistema antifurto Yamaha ........................ 31
Sistema dello sterzo telescopico .............. 28
Spegnere il motore ................................... 56
Spia di allarme controllo motore............... 38
Spia di allarme pressione olio .................. 37
Spia di allarme surriscaldamento
motore ................................................... 37
Strumento analogico doppio .................... 54
T
Tabella di manutenzione periodica .......... 74
Tappi di scarico di poppa ......................... 49
Targhetta del produttore ............................. 2
Telecomando ........................................... 25
Tirante di spegnimento di emergenza
del motore ............................................. 53
Traino, controllo velocità.......................... 82
Trasporto .................................................. 69
Trasporto di un passeggero ..................... 59
U
Uscite di controllo dell’acqua di
raffreddamento ............................... 27, 54
Utilizzo dei comandi ed altre funzioni ....... 23
Utilizzo della moto d’acqua ...................... 54
Utilizzo in zone in cui si accumulano
alghe ..................................................... 67
Utilizzo responsabile della moto
d’acqua ................................................. 18
V
Vano motore ............................................. 46
Velocità, indicatore ................................... 34
Virata, sistema ................................... 28, 50
Virate, esecuzione.................................... 65
UF2R70H0.book Page 2 Friday, November 7, 2008 12:00 PM

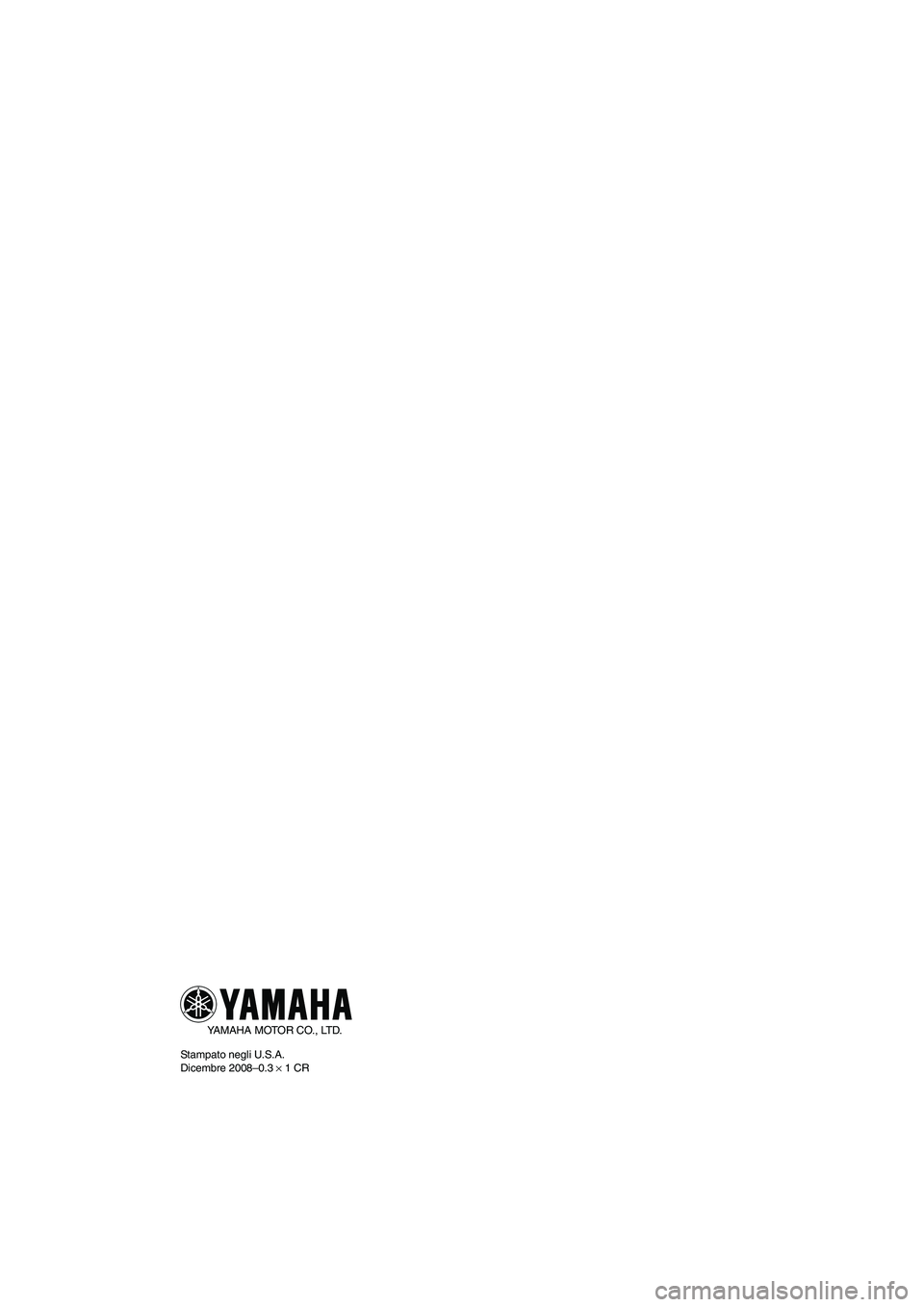

YAMAHA MOTOR CO., LTD.
Stampato negli U.S.A.
Dicembre 2008–0.3 × 1 CR
