MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
HAU18680

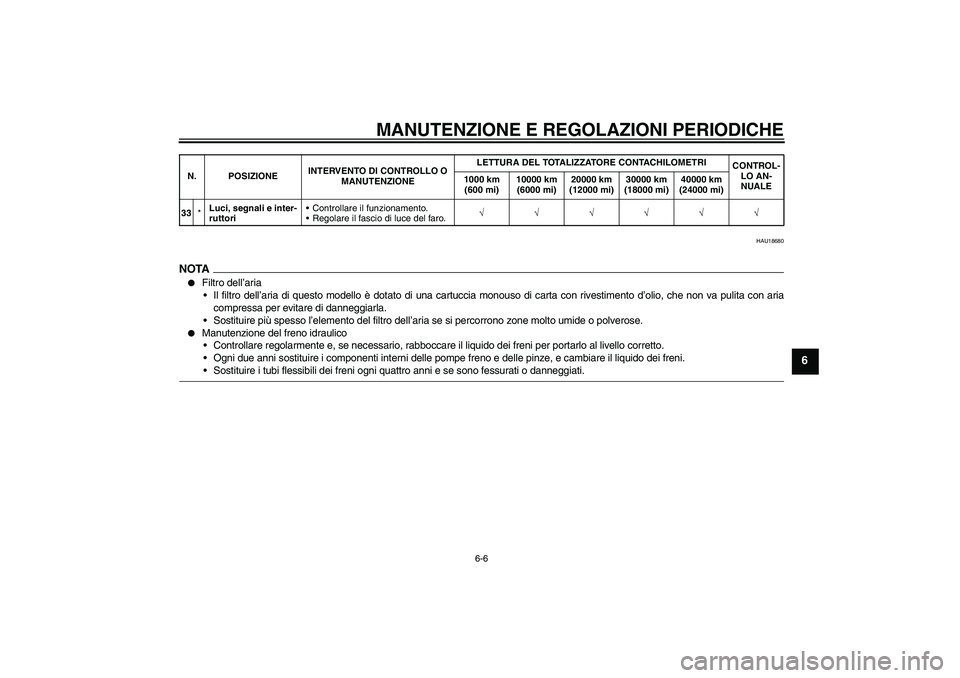

NOTA

Filtro dell’aria
Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria
compressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
33*Luci, segnali e inter-
ruttoriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√√ N. POSIZIONEINTERVENTO DI CONTROLLO O
MANUTENZIONELETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-
NUALE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U4S8H2H0.book Page 6 Tuesday, July 29, 2008 9:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU18771

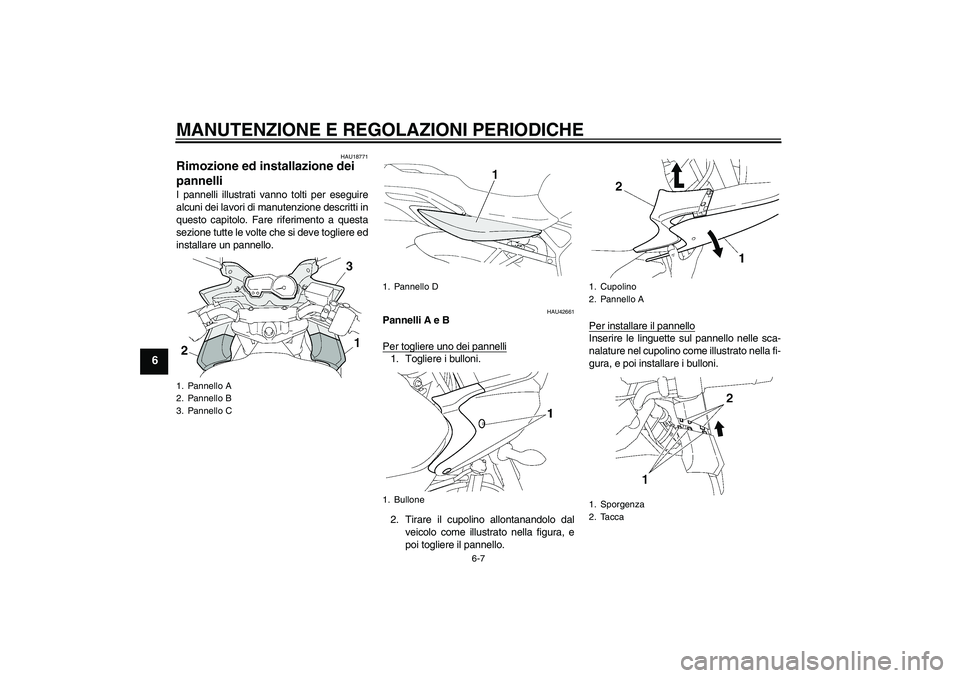

Rimozione ed installazione dei
pannelli I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU42661
Pannelli A e B
Per togliere uno dei pannelli1. Togliere i bulloni.
2. Tirare il cupolino allontanandolo dal
veicolo come illustrato nella figura, e
poi togliere il pannello.Per installare il pannello
Inserire le linguette sul pannello nelle sca-
nalature nel cupolino come illustrato nella fi-
gura, e poi installare i bulloni.
1. Pannello A
2. Pannello B
3. Pannello C
1. Pannello D
1. Bullone
1. Cupolino
2. Pannello A
1. Sporgenza
2. Tacca
U4S8H2H0.book Page 7 Tuesday, July 29, 2008 9:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU42690

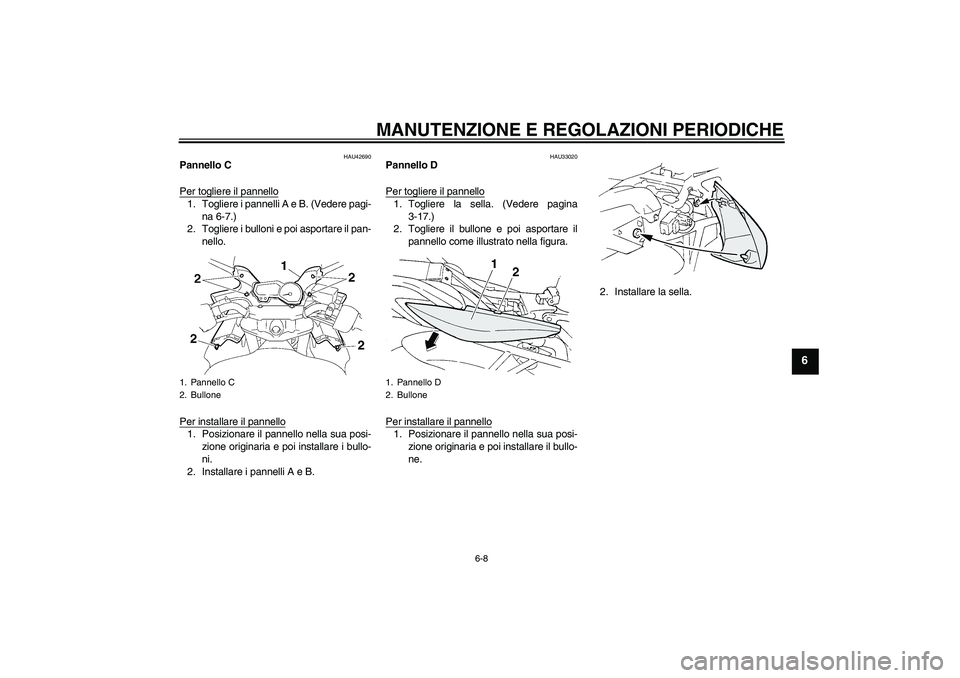

Pannello C
Per togliere il pannello1. Togliere i pannelli A e B. (Vedere pagi-
na 6-7.)
2. Togliere i bulloni e poi asportare il pan-
nello.
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria e poi installare i bullo-
ni.
2. Installare i pannelli A e B.
HAU33020
Pannello D
Per togliere il pannello1. Togliere la sella. (Vedere pagina
3-17.)
2. Togliere il bullone e poi asportare il
pannello come illustrato nella figura.
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria e poi installare il bullo-
ne.2. Installare la sella.
1. Pannello C
2. Bullone
1. Pannello D
2. Bullone
U4S8H2H0.book Page 8 Tuesday, July 29, 2008 9:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
HAU19642

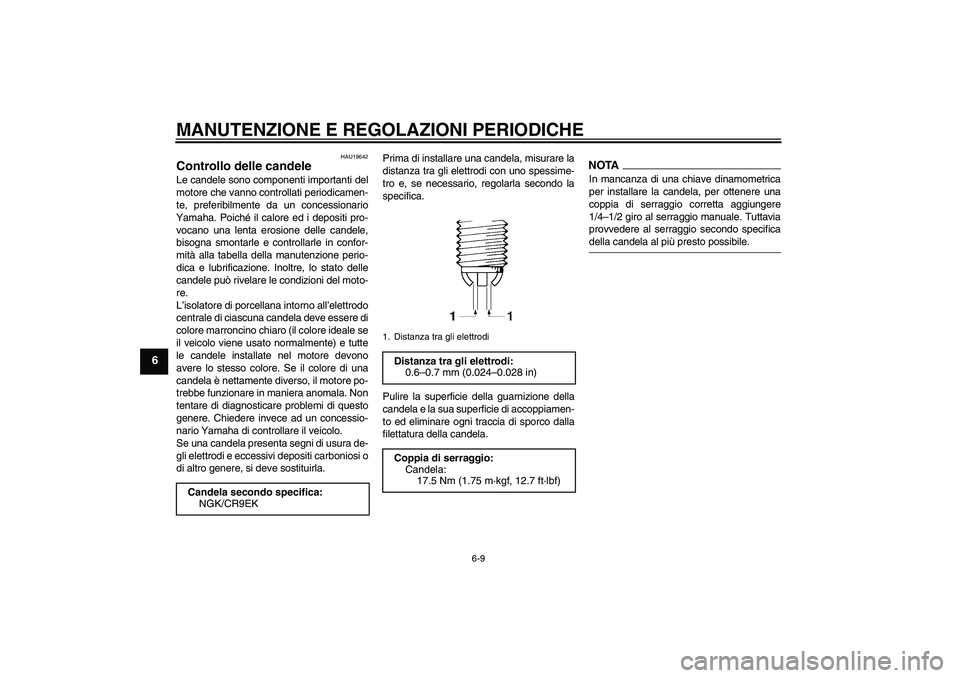

Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
Candela secondo specifica:
NGK/CR9EK
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio:
Candela:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U4S8H2H0.book Page 9 Tuesday, July 29, 2008 9:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
HAU42626

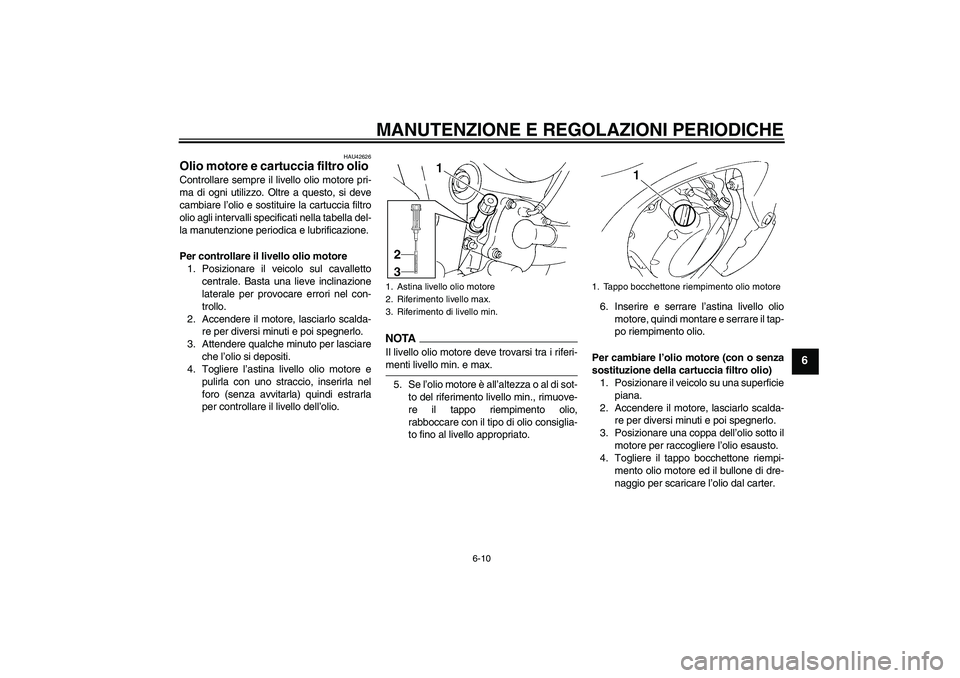

Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il livello olio motore
1. Posizionare il veicolo sul cavalletto
centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Attendere qualche minuto per lasciare
che l’olio si depositi.
4. Togliere l’astina livello olio motore e
pulirla con uno straccio, inserirla nel
foro (senza avvitarla) quindi estrarla
per controllare il livello dell’olio.
NOTAIl livello olio motore deve trovarsi tra i riferi-menti livello min. e max.
5. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rimuove-
re il tappo riempimento olio,
rabboccare con il tipo di olio consiglia-
to fino al livello appropriato.6. Inserire e serrare l’astina livello olio
motore, quindi montare e serrare il tap-
po riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie
piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal carter.1. Astina livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo bocchettone riempimento olio motore
U4S8H2H0.book Page 10 Tuesday, July 29, 2008 9:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
NOTA

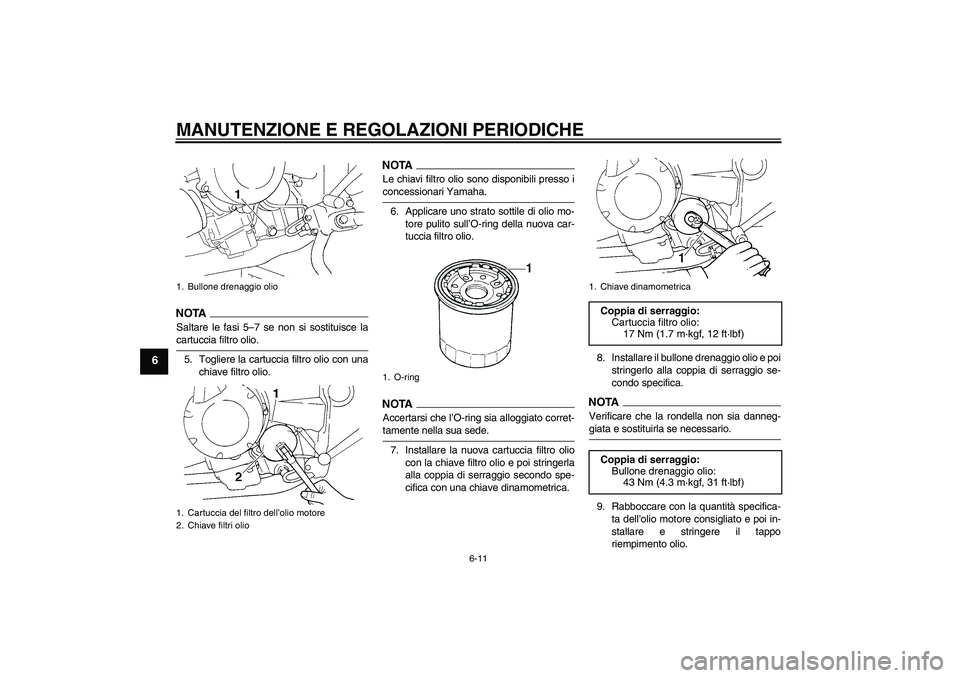

Saltare le fasi 5–7 se non si sostituisce lacartuccia filtro olio.
5. Togliere la cartuccia filtro olio con una
chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
6. Applicare uno strato sottile di olio mo-
tore pulito sull’O-ring della nuova car-
tuccia filtro olio.NOTAAccertarsi che l’O-ring sia alloggiato corret-tamente nella sua sede.
7. Installare la nuova cartuccia filtro olio
con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.8. Installare il bullone drenaggio olio e poi
stringerlo alla coppia di serraggio se-
condo specifica.
NOTA
Verificare che la rondella non sia danneg-giata e sostituirla se necessario.
9. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
1. Bullone drenaggio olio
1. Cartuccia del filtro dell’olio motore
2. Chiave filtri olio
1. O-ring
1. Chiave dinamometricaCoppia di serraggio:
Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio:
Bullone drenaggio olio:
43 Nm (4.3 m·kgf, 31 ft·lbf)
U4S8H2H0.book Page 11 Tuesday, July 29, 2008 9:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6

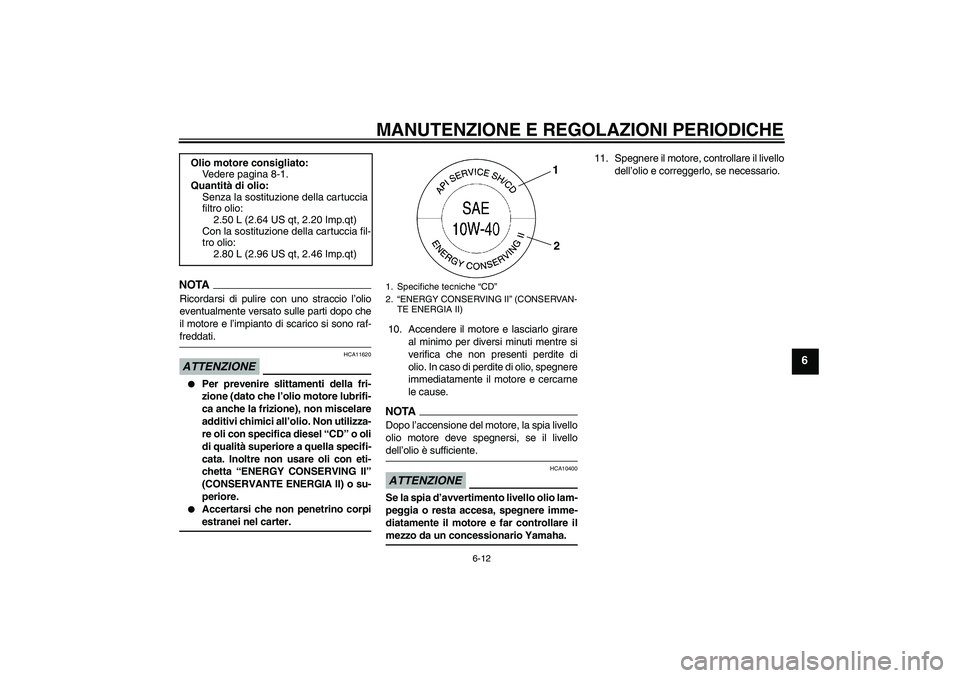

NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE
HCA11620


Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.


Accertarsi che non penetrino corpiestranei nel carter.10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livellodell’olio è sufficiente.ATTENZIONE
HCA10400
Se la spia d’avvertimento livello olio lam-
peggia o resta accesa, spegnere imme-
diatamente il motore e far controllare ilmezzo da un concessionario Yamaha.11. Spegnere il motore, controllare il livello
dell’olio e correggerlo, se necessario. Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza la sostituzione della cartuccia
filtro olio:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con la sostituzione della cartuccia fil-
tro olio:
2.80 L (2.96 US qt, 2.46 Imp.qt)1. Specifiche tecniche “CD”
2.“ENERGY CONSERVING II” (CONSERVAN-
TE ENERGIA II)
1
2
U4S8H2H0.book Page 12 Tuesday, July 29, 2008 9:59 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
HAU20070

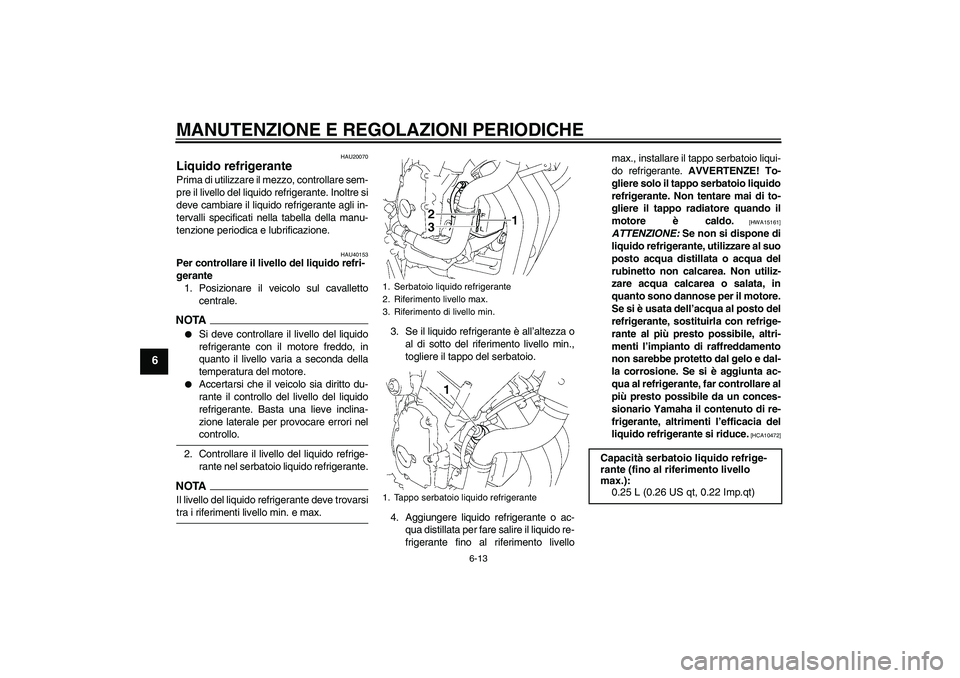

Liquido refrigerante Prima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU40153
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo sul cavalletto
centrale.NOTA

Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.


Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigerante.
NOTAIl livello del liquido refrigerante deve trovarsitra i riferimenti livello min. e max.3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il tappo del serbatoio.
4. Aggiungere liquido refrigerante o ac-
qua distillata per fare salire il liquido re-
frigerante fino al riferimento livellomax., installare il tappo serbatoio liqui-
do refrigerante. AVVERTENZE! To-
gliere solo il tappo serbatoio liquido
refrigerante. Non tentare mai di to-
gliere il tappo radiatore quando il
motore è caldo.
[HWA15161]
ATTENZIONE: Se non si dispone di
liquido refrigerante, utilizzare al suo
posto acqua distillata o acqua del
rubinetto non calcarea. Non utiliz-
zare acqua calcarea o salata, in
quanto sono dannose per il motore.
Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti l’impianto di raffreddamento
non sarebbe protetto dal gelo e dal-
la corrosione. Se si è aggiunta ac-
qua al refrigerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto di re-
frigerante, altrimenti l’efficacia del
liquido refrigerante si riduce.
[HCA10472]
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.25 L (0.26 US qt, 0.22 Imp.qt)
